VM4 (VM400) शृङ्खला मध्यम 3-पोर्ट पपेट मेकानिकल भल्भ

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     VM4 (VM400) शृङ्खला एक मध्यम आकारको 3-पोर्ट पपेट मेकानिकल भल्भ हो जुन SMC मूल मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ, जुन मिनी VM1 र उच्च-प्रवाह मानक VM2 श्रृंखलाको बीचमा राखिएको छ। यसले विश्वव्यापी Rc1/8 पोर्ट, डुअल साइड/बोटम पाइपिङ लेआउट, बलियो धातु निर्माण, अति-लामो सेवा जीवन र पूर्ण आदानप्रदान योग्य एक्चुएटर हेडहरू सहित भ्याकुम (-100kPa) देखि 1.0MPa सकारात्मक दबाव सम्मको पूर्ण सञ्चालन दायरा समर्थन गर्दछ। सामान्य स्वचालन उपकरणहरूमा स्ट्रोक सीमा पत्ता लगाउन, म्यानुअल जोग सञ्चालन र सुरक्षा इन्टरलक सर्किटहरूको लागि व्यापक रूपमा अपनाइयो।

कोर प्राविधिक निर्दिष्टीकरण

  1. आधारभूत सामान्य प्यारामिटरहरू

     --  श्रृंखला कोड: VM400 (छोटो नाम VM4)

     -- सर्किट प्रकार: 3/2-मार्ग; सामान्यतया बन्द (NC मानक), सामान्यतया खुला (कुनै वैकल्पिक

     --  संरचना: प्रत्यक्ष अभिनय पपेट प्रकार, कडा सील, धुलो-प्रूफ, विस्तारित सेवा जीवन

     --  लागू हुने तरल पदार्थ: संकुचित हावा, अक्रिय ग्यास

     --  सञ्चालन दबाव दायरा: -100kPa ~ 1.0MPa (भ्याकुम मिल्दो, VM2 मा लाभ)

     --  परिवेश र मध्यम तापक्रम: -5 ~ +60 ℃ (आन्तरिक आइसिङ अनुमति छैन)

     --  पोर्ट थ्रेड: Rc1/8 (01); वैकल्पिक NPT1/8 (N01), G1/8 (F01)

     --  प्रवाह प्रदर्शन: प्रभावकारी सेक्शनल क्षेत्र 7mm², Cv = 0.38

     --  नेट वजन: मानक आधार मोडेल 110 ग्राम

     -- पाइपिंग लेआउट: साइड पोर्ट (01), तल पोर्ट (00)

     -- स्नेहन: स्नेहन-रहित; ISO VG32 टर्बाइन तेल स्नेहन वैकल्पिक

     --अधिकतम स्विचिङ फ्रिक्वेन्सी: पुशबटन/रोलर एक्ट्युएटरहरूको लागि ६० चक्र/मिनेट; घुंडी / चयनकर्ता हेडहरूको लागि 6 चक्र/मिनेट

     --  झटका र कम्पन प्रतिरोध: 1000m/s² प्रभाव प्रतिरोध, 70m/s² कम्पन प्रतिरोध (भारी औद्योगिक ग्रेड)

  2. बाहिरी समग्र आयाम (मिमी)

     --  साइड पोर्ट संस्करण: 18 × 30 × 57

     --  तल्लो पोर्ट संस्करण: 18 × 30 × 62

  3. 3-पोर्ट सर्किट परिभाषा र तर्क

     -- पोर्ट १ (पी): मुख्य हावा आपूर्ति इनलेट

     --  पोर्ट २(ए): कन्ट्रोल सिग्नल आउटपुट पोर्ट

     --  पोर्ट ३(आर): निकास पोर्ट

     --  NC सामान्यतया बन्द तर्क: असक्षम → P A बाट काटिएको, A निकास R मा जोडिएको; एक्युएशन पछि → P A मा जडान हुन्छ, A ले निकास R लाई विच्छेद गर्दछ

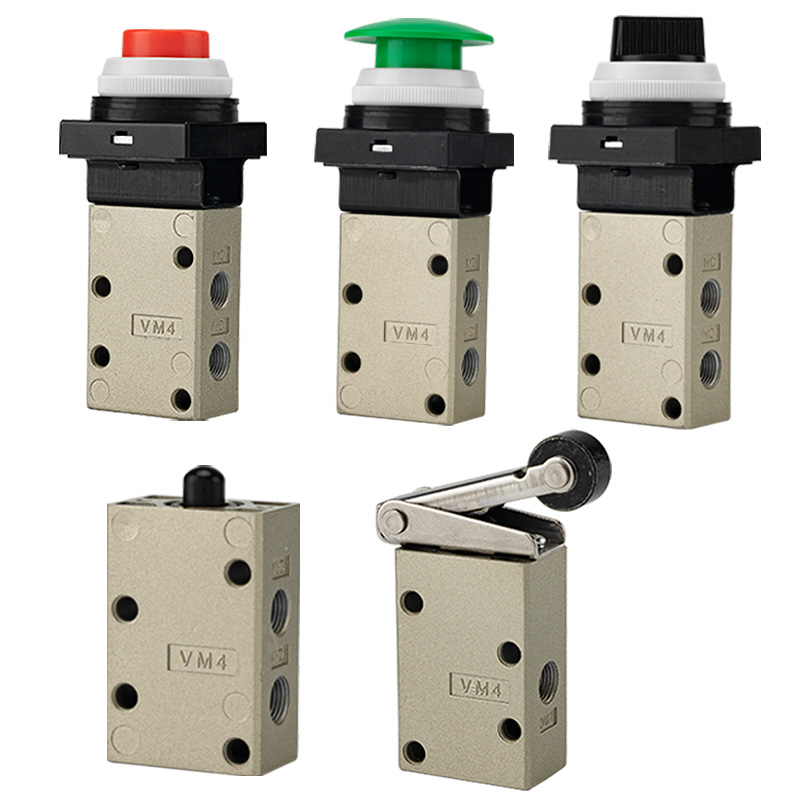

विनिमेय एक्चुएटर हेडहरूको पूर्ण दायरा

  १. रोलर लिभर प्रकार (स्ट्रोक लिमिट सेन्सिङका लागि सबैभन्दा लोकप्रिय)

     -- VM431: मानक POM प्लास्टिक रोलर लीभर

     -- VM431S: भारी घर्षण प्रतिरोधी निरन्तर सञ्चालनको लागि कठोर इस्पात रोलर लीभर

     -- VM432: एकतर्फी एन्टी-रिबाउन्ड रोलर लीभर रिभर्स ट्रिगर मिसअपरेशन हटाउन

 2. सीधा प्लन्जर प्रकार

     -- VM430: मानक स्ट्रेट प्लन्जर आधार मोडेल, अनुकूलित विशेष एक्चुएटर संलग्नकहरूलाई समर्थन गर्दछ

  ३. पुसबटन र मशरूम इमर्जेन्सी स्टप हेड्स (म्यानुअल जोग र सेफ्टी इन्टरलक)

     -- VM432: फ्ल्याट मानक पुशबटन

     -- VM432Y: उच्च-दृश्यता पहेंलो च्याउ टाउको आपतकालीन स्टपको लागि

     -- VM432R: रातो च्याउ आपतकालीन स्टप बटन

     -- VM432G: हरियो सूचक पुसबटन

  4. Knob / चयनकर्ता / Lockable Safety Actuators

     -- VM434: 2-स्थिति / 3-स्थिति रोटरी चयनकर्ता नब

     - VM435: आकस्मिक गलत ट्रिगर रोक्नको लागि लक गर्न मिल्ने पुसबटन

     -- VM436: ह्याङ्ग लीभर एक्ट्युएटर टगल गर्नुहोस्

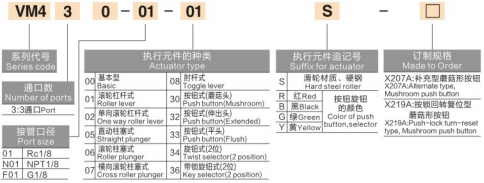

मोडेल कोड व्याख्या

 १. (उदाहरण: VM431-01-01S)

     -- VM431: 3-पोर्ट सर्किट + रोलर लीभर एक्चुएटर

     -- ०१: पोर्ट थ्रेड कोड (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- ०१: साइड पोर्ट पाइपिङ लेआउट (०० = तल्लो पोर्ट लेआउट)

     -- S: कठोर स्टिल रोलर (कुनै प्रत्यय छैन = मानक POM प्लास्टिक रोलर)

     --रङ प्रत्यय चिन्ह: Y=पहेंलो च्याउ, R=रातो च्याउ, G=हरियो पुसबटन

  2. लोकप्रिय मानक मोडेलहरू

     --VM431-01-01A: 3-पोर्ट POM रोलर लीभर, Rc1/8 साइड पोर्ट (सार्वभौमिक सामान्य-उद्देश्य मोडेल)

     --VM431S-01-01A: 3-पोर्ट कठोर स्टिल रोलर, भारी शुल्क घर्षण प्रतिरोधी काम गर्ने अवस्था

     --  VM430-01-00A: 3-पोर्ट स्ट्रेट प्लन्जर, अनुकूलित एक्चुएटर एसेम्बलीको लागि तल्लो पोर्ट

     -- VM432Y-01-01A: 3-पोर्ट पहेंलो मशरूम हेड आपातकालीन स्टप भल्भ

कोर उत्पादन लाभहरू

     --अल्ट्रा-वाइड डुअल भ्याकुम र सकारात्मक दबाब दायरा: -100kPa भ्याकुमबाट 1.0MPa सम्मको स्थिर सञ्चालन, दुबै भ्याकुम शोषण र मानक सकारात्मक दबाव सर्किटहरूसँग उपयुक्त (VM2 ले भ्याकुमलाई समर्थन गर्न सक्दैन)

     - भरपर्दो पपेट सील निर्माण: उत्कृष्ट हावाको कसर, धुलो प्रदूषण प्रतिरोध, द्रुत प्रतिक्रिया र अल्ट्रा-लामो चक्र सेवा जीवन

     -- विश्वव्यापी Rc1/8 मानक थ्रेड: सामान्य स्वचालन उपकरणहरूको लागि ठूलो आदानप्रदान क्षमताको लागि व्यापक रूपमा अपनाइएको पोर्ट साइज

     - दोहोरो साइड / तल्लो पाइपिंग लेआउट: बाक्लो प्यानल स्ट्याकिंग र सीमित ठाउँ उपकरणको लागि लचिलो स्थापना लेआउट

     -- पूर्ण-श्रृंखला एक्चुएटर पोर्टफोलियो पूरा गर्नुहोस्: रोलर लिभर, प्लन्जर, फ्ल्याट पुसबटन, कलर मशरूम हेड, रोटरी नब र लक गर्न मिल्ने हेडहरू पूर्ण रूपमा कभर स्ट्रोक सीमा, म्यानुअल जोग, आपतकालीन रोक र चयनकर्ता नियन्त्रण मागहरू

     -- भारी शुल्क औद्योगिक बलियो निर्माण: ठोस धातु भल्भ बडी, वैकल्पिक कठोर स्टिल रोलर र कठोर निरन्तर उत्पादन लाइनहरूको लागि उच्च झटका/कम्पन प्रतिरोध

     -- स्नेहन-रहित मर्मत-मुक्त डिजाइन: कम सञ्चालन लागत र सफा तेल-रहित हावा सर्किट वातावरण

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

     -- उपकरण स्ट्रोक सीमा पत्ता लगाउने: रोलर लीभर एक्चुएटरको साथ सिलिन्डर र स्लाइड तालिका पूर्ण स्थिति प्रतिक्रिया

     - भ्याकुम शोषण र रिलीज नियन्त्रण सर्किट (-100kPa नकारात्मक दबाव मा स्थिर सञ्चालन)

     -- प्यानल पुशबटन एक्चुएटरहरू मार्फत म्यानुअल जोग परीक्षण र उपकरणहरू कमिसन

     - मेसिन सुरक्षा आपतकालीन इन्टरलक: पहेंलो / रातो च्याउ हेड द्रुत हावा सर्किट बन्दको लागि

     -- क्ल्याम्पिङ / अनक्ल्याम्पिङ लूपका लागि जिग र फिक्स्चर वायवीय स्विचिङ

     -- प्याकेजिङ्ग, मुद्रण र कपडा मेसिनरी उच्च आवृत्ति मेकानिकल ट्रिगर नियन्त्रण

     -- सानो स्वचालित कार्यस्थान स्थिति संकेत प्रतिक्रिया र मेकानिकल सुरक्षा इन्टरलक सर्किटहरू

चयन तुलना तालिका: VM1 / VM2 / VM4 श्रृंखला

एक वाक्य सारांश

     SOLH VM4 मध्यम 3-पोर्ट पपेट मेकानिकल भल्भ विश्वव्यापी Rc1/8 पोर्ट, Cv=0.38 प्रवाह क्षमता, पूर्ण भ्याकुम ~ 1.0MPa दबाव अनुकूलता, भरपर्दो पपेट सील, पूर्ण विनिमेय एक्चुएटरहरू र डुअल साइड/बोटम पाइपिङ कन्ट्रोल कन्ट्रोल मेडियमको रूपमा पूर्व-मेडियमको रूपमा सुसज्जित छ। भ्याकुम सञ्चालन, घर्षण प्रतिरोध र दीर्घकालीन स्थिर प्रदर्शन आवश्यक सबै काम अवस्था।
