VM2 (VM200) शृङ्खला मध्यम 2/3 पोर्ट मेकानिकल पपेट भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     VM2 (VM200) श्रृंखला एक मध्यम आकारको 2/3 पोर्ट मेकानिकल पपेट भल्भ हो जुन SMC मानक मोडेलहरूसँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। भरपर्दो पपेट सील कन्स्ट्रक्सन अपनाउदै, यसले उल्लेखनीय उच्च प्रवाह क्षमता (Cv≈0.87), विश्वव्यापी Rc1/4 मानक पोर्ट, बलियो औद्योगिक निर्माण र पूर्ण आदानप्रदानयोग्य एक्टुएटर हेडहरू समावेश गर्दछ। यो स्ट्रोक सीमा पत्ता लगाउने, म्यानुअल सञ्चालन र सबै प्रकारका स्वचालित मेसिनरीहरूमा एयर सर्किट स्विच गर्ने मुख्यधारा मेकानिकल नियन्त्रण भल्भ हो।

कोर प्राविधिक निर्दिष्टीकरण

  १ आधारभूत प्यारामिटरहरू

     -- शृङ्खला कोड: VM200 (छोटो नाम VM2)

     -- सर्किट प्रकारहरू: 2-पोर्ट (VM22x), 3-पोर्ट (VM23x, सामान्यतया बन्द NC मानकको रूपमा)

     - संरचना: उत्कृष्ट सील र लामो सेवा जीवनको साथ प्रत्यक्ष अभिनय पपेट प्रकार

     -- लागू हुने तरल पदार्थ: संकुचित हावा, अक्रिय ग्यास

     -- अपरेटिङ प्रेसर दायरा: ० ~ १.० एमपीए (भ्याक्यूम असंगत)

     -- परिवेश र मध्यम तापमान: -5 ~ +60 ℃ (कुनै आइसिङ अनुमति छैन)

     -- पोर्ट थ्रेड: Rc1/4 (02); वैकल्पिक NPT1/4 (N02), G1/4 (F02)

     -- प्रवाह प्रदर्शन: प्रभावकारी सेक्शनल क्षेत्र 19 मिमी², Cv = 0.87

     -- शुद्ध वजन: मानक मोडेल 90 ग्राम

     -- पाइपिङ लेआउट: साइड पोर्ट (01), तल्लो पोर्ट (00)

     -- स्नेहन आवश्यकता: स्नेहन-मुक्त; ISO VG32 टर्बाइन तेल स्नेहन वैकल्पिक

  2. समग्र बाहिरी आयाम (मिमी)

     -- साइड पोर्ट संस्करण: 17 × 44 × 25

     -- तल्लो पोर्ट संस्करण: 17 × 44 × 30

सर्किट परिभाषा र कार्य तर्क (3-पोर्ट / 2-पोर्ट)

  1. 3-पोर्ट मोडेल (VM23x, सबैभन्दा व्यापक रूपमा प्रयोग गरिएको)

     -- पोर्ट १ (पी): मुख्य हावा आपूर्ति इनलेट

     -- पोर्ट २(ए): सिग्नल आउटपुट नियन्त्रण गर्नुहोस्

     -- पोर्ट ३ (आर): निकास पोर्ट

     -- NC सामान्यतया बन्द तर्क: अप्रचलित → P A बाट काटिएको, A R मा जोडिएको; एक्च्युएशन पछि → P A मा जडान हुन्छ, A ले निकास R लाई काट्छ

  २. २-पोर्ट मोडेल (VM22x)

     -- पोर्ट १(पी): तरल पदार्थ इनपुट

     -- पोर्ट २(ए): नियन्त्रण आउटपुट

     --सामान्य रूपमा बन्द: प्रेस गर्दा एयर च्यानल खुल्छ, रिलीज पछि तुरुन्तै काटिन्छ

पूर्ण विनिमेय एक्चुएटर हेड पोर्टफोलियो

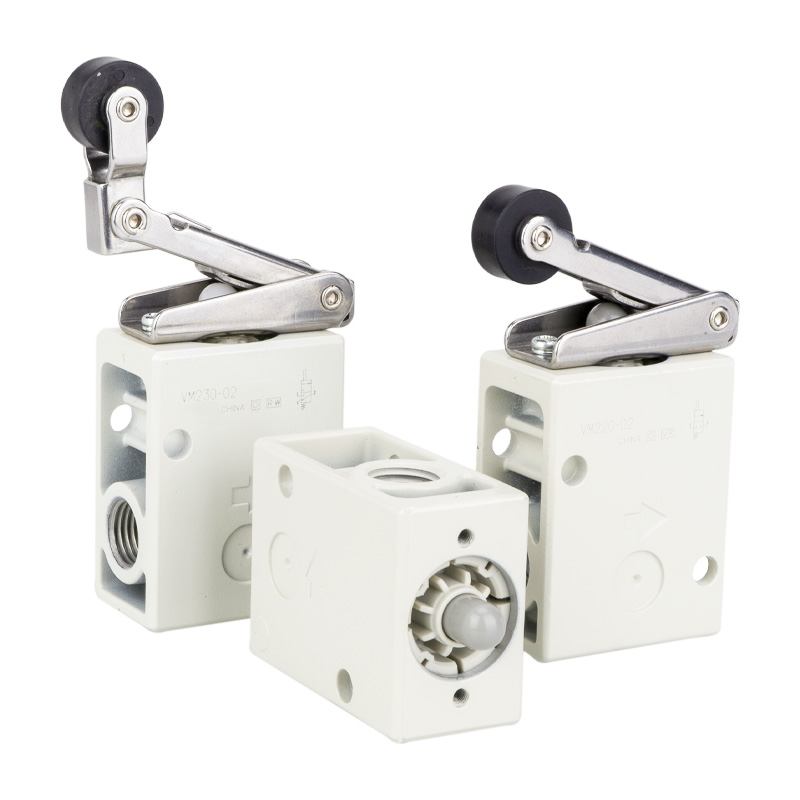

 1. रोलर लिभर प्रकार (स्ट्रोक सीमा पत्ता लगाउनको लागि, सबैभन्दा लोकप्रिय)

     -- VM231/221: मानक POM प्लास्टिक रोलर लीभर

     --VM231S/221S: भारी-कर्तव्य घर्षण-प्रतिरोधी काम गर्ने अवस्थाहरूको लागि कठोर इस्पात रोलर

     - VM233/223: एकतर्फी एन्टी-रिबाउन्ड रोलर लीभर

  2. सीधा प्लन्जर प्रकार

     VM230/220: मानक सीधा पुश प्लन्जर

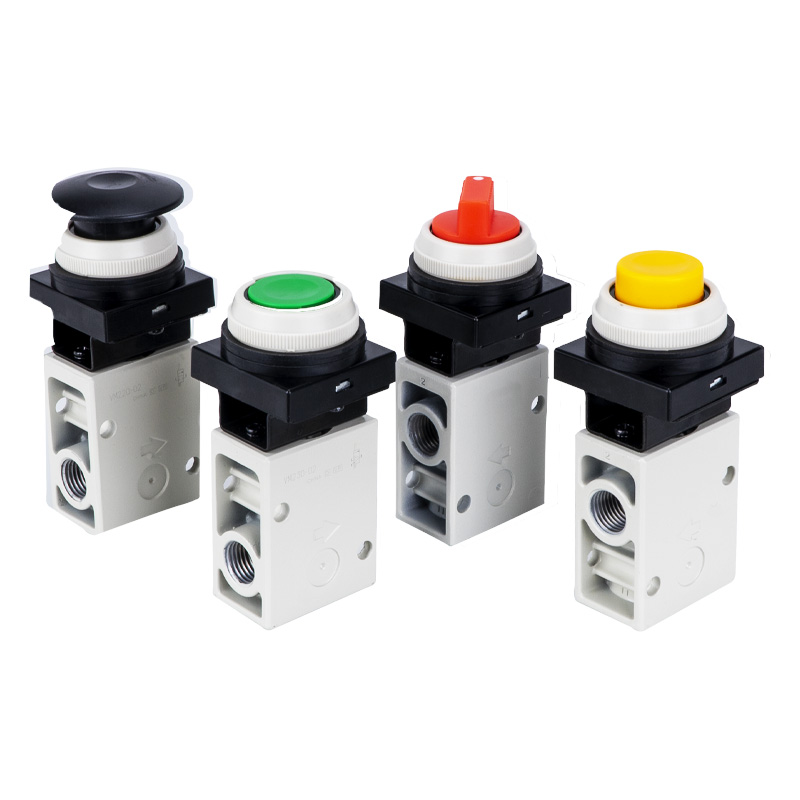

3. पुसबटन प्रकार (म्यानुअल जोग सञ्चालनको लागि)

     -- VM232/222: फ्ल्याट मानक पुशबटन

     -- VM232Y/222Y: उच्च दृश्यता पहेँलो च्याउ टाउको आपतकालीन रोक्नको लागि

     -- VM232G/222G: हरियो सूचक पुशबटन

 4. वैकल्पिक विशेष एक्चुएटरहरू

     हिङ्ग लिभर, टगल लिभर, लक गर्न मिल्ने रोटरी नब, द्विदिशात्मक लिभर र अन्य अनुकूलित ट्रिगर हेडहरू

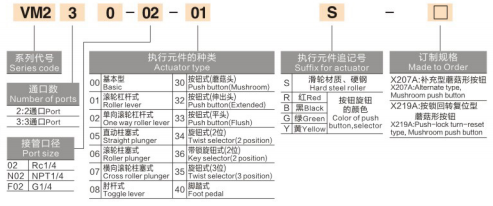

 मोडेल कोड व्याख्या

   १. (उदाहरण: VM231-02-01S)

     --VM231: 3-पोर्ट सर्किट + रोलर लीभर एक्चुएटर

     -- ०२: पोर्ट थ्रेड साइज (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- ०१: साइड पोर्ट लेआउट (०० = तल्लो पोर्ट लेआउट)

     -- S: कठोर स्टिल रोलर (कुनै प्रत्यय छैन = मानक POM रोलर)

     --रङ प्रत्यय: A=मानक कालो; Y = पहेंलो च्याउ; G = हरियो बटन

  2. सामान्य मानक मोडेलहरू

     --VM231-02-01A: 3-पोर्ट, POM रोलर, Rc1/4, साइड पोर्ट (सार्वभौमिक सामान्य-उद्देश्य मोडेल)

     --VM231S-02-01A: 3-पोर्ट, कठोर स्टिल रोलर, Rc1/4, साइड पोर्ट (भारी घर्षण-प्रतिरोधी काम गर्ने अवस्था)

     --VM230-02-00A: 3-पोर्ट, सीधा प्लन्जर, तल्लो पोर्ट

     --VM232Y-02-01A: 3-पोर्ट, पहेंलो च्याउ आपतकालीन स्टप बटन, साइड पोर्ट

कोर उत्पादन लाभहरू

     --मध्यम उच्च प्रवाह कार्यसम्पादन: Cv=0.87, mini VM1 (Cv=0.11) भन्दा झन्डै 8 गुणा उच्च प्रवाह क्षमता, पूर्ण रूपमा मिल्ने मध्यम-प्रवाह वायमेटिक सर्किटहरू

     -- विश्वव्यापी Rc1/4 पोर्ट: उत्कृष्ट क्रस-मोडेल अनुकूलता संग स्वचालन उपकरण को लागी मानक मुख्यधारा थ्रेड आकार

     - भरपर्दो पपेट सील: राम्रो हावा कसर, धुलो प्रदूषण प्रतिरोध, छिटो प्रतिक्रिया र विस्तारित सेवा जीवन

     - दोहोरो पाइपिंग लेआउट समर्थन: लचिलो घने प्यानल स्थापना लेआउटको लागि साइड र तल्लो पोर्ट विकल्पहरू

     -- पूरा एक्चुएटर कभरेज: रोलर लिभर, प्लन्जर, फ्ल्याट बटन र मशरूम हेड मेकानिकल सीमा, म्यानुअल जोग र आपतकालीन सबै परिदृश्यहरू कभर गर्न उपलब्ध छ।

     -- भारी शुल्क बलियो निर्माण: धातु भल्भ शरीर; कठोर औद्योगिक निरन्तर सञ्चालनको लागि एस प्रत्यय कठोर इस्पात रोलर वैकल्पिक

     स्नेहन-मुक्त डिजाइन: कम मर्मत कार्यभार, सफा र पर्यावरण-मैत्री एयर सर्किट सञ्चालन

विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- उपकरण स्ट्रोक सीमा सेन्सिङ: रोलर लीभर एक्चुएटरको साथ सिलिन्डर / स्लाइड तालिका पूर्ण स्थिति पत्ता लगाउने

     - म्यानुअल जोग नियन्त्रण: साइटमा मेसिन कमिसन र पुशबटन मार्फत प्यानल सञ्चालन

     - सुरक्षा आपतकालीन इन्टरलक: द्रुत हावा सर्किट कट-अफको लागि पहेंलो मशरूम टाउको

     - जिग र फिक्स्चर स्विचिंग: क्ल्याम्प / अनक्ल्याम्प वायमेटिक लूप नियन्त्रण

     -- स्वचालित उत्पादन लाइनहरू: कार्यस्थान स्थिति संकेत र मेकानिकल सुरक्षा इन्टरलक सर्किटहरू

     -- प्याकेजिङ, कपडा र मुद्रण मेसिनरी: उच्च आवृत्ति मेकानिकल ट्रिगर नियन्त्रण लूप

चयन तुलना: VM1 VS VM2 द्रुत सन्दर्भ तालिका

एक वाक्य सारांश

     SOLH VM2 मध्यम आकारको मेकानिकल पपेट भल्भ सार्वभौमिक Rc1/4 पोर्ट, Cv=0.87 उच्च प्रवाह क्षमता, पूर्ण दायरा विनिमेय एक्चुएटरहरू र डुअल साइड/बोटम पाइपिङ विकल्पहरूसँग सुसज्जित छ, सबै औद्योगिक स्वचालन pneutch सर्कलहरूका लागि मानक मुख्यधारा मेकानिकल नियन्त्रण भल्भको रूपमा कार्य गर्दै।
