VHK शृङ्खला २/२ र ३/२ वे नब म्यानुअल भल्भ | फिंगर रोटरी भल्भ SMC VHK श्रृंखला संग उपयुक्त

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC VHK मूल शृङ्खलाको लागि पूर्ण विनिमेय प्रतिस्थापन

1. उत्पादन अवलोकन

     SOLH VHK शृङ्खला एक मिनी नब-प्रकारको म्यानुअल कट-अफ भल्भमा विभाजित छVHK2 2/2 बाटो रVHK3 3/2 बाटो प्रकारहरू। यसले वायवीय सर्किट अन-अफ नियन्त्रण महसुस गर्न 90 ° रोटरी नब डिजाइन अपनाउछ। 3/2 मार्ग मोडेलले बिल्ट-इन लुकेको निकास ढाँचाको सुविधा दिन्छ जसले स्वचालित रूपमा पोर्ट A बाट अवशिष्ट दबाब छोड्छ जब बन्द हुन्छ, कुनै बाह्य R निकास पोर्ट आवश्यक पर्दैन। अतिरिक्त आधार माउन्ट नगरी इनलाइन प्रत्यक्ष पाइपलाइन स्थापनाको लागि डिजाइन गरिएको, यसले वायमेटिक शाखा ट्यूबहरू, सोलेनोइड भल्भहरूको अगाडि सुरक्षा दबाव राहत भल्भ, र भ्याकुम सर्किट अन-अफ नियन्त्रणको लागि एक आदर्श म्यानुअल स्विचको रूपमा कार्य गर्दछ। पूर्ण श्रृंखला प्रत्यक्ष विनिमेय प्रतिस्थापनको लागि मूल SMC VHK श्रृंखलासँग पूर्ण रूपमा आयामी र कार्यात्मक रूपमा उपयुक्त छ।

  १.१ कोर पहिचान र सञ्चालन तर्क

     • नब रङ मार्किङ: VHK2 2-मार्ग प्रकारको लागि खैरो घुंडी; VHK3 3-मार्ग प्रकारको लागि निलो नब, दृश्य द्रुत पहिचान प्राप्त गर्दै

     • तर्क स्विच गर्नुहोस्: भल्भ खोल्नको लागि घडीको विपरीत दिशामा 90° रोटेशन; भल्भ बन्द गर्नको लागि घडीको दिशामा 90° रोटेशन, स्पष्ट नब सूचक स्थिति संकेतको साथ

     • सील संरचना: पपेट भल्भ सील डिजाइनले अल्ट्रा-लो माइक्रो लिकेजको साथ उत्कृष्ट वायुरोधी प्रदर्शन प्रदान गर्दछ। अल्ट्रा-लाइट अपरेटिङ टर्क (0.04~ 0.14N·m) सजिलै औंला घुमाउन र स्विच गर्न अनुमति दिन्छ

2. मोडेल कोडिङ नियम र इन्टरफेस विशिष्टता

     कोडिङ तर्क: VHK[2/3][A]-[फ्रन्ट पोर्ट स्पेस]-[रियर पोर्ट स्पेस]

  2.1 मोडेल परिभाषा

     • VHK2: २/२ बाटो एकल कट-अफ प्रकार

     • VHK3: 3/2 बाटो कट-अफ + अवशिष्ट दबाव राहत प्रकार

     • एक प्रत्यय: नयाँ अपग्रेड गरिएको एन्टी-ड्रप नब संरचना (सुधारिएको संस्करण); मानक पुरानो संस्करणको लागि A छैन

     • R प्रत्यय: ज्वाला-retardant fireproof भल्भ शरीर

  2.2 पोर्ट प्रकार कोड परिभाषा

     • F कोड: पुश-फिट पोर्ट पु नायलॉन नली जडानको लागि

     • एस कोड: थ्रेडेड पाइपलाइन जडानको लागि बाह्य थ्रेड पोर्ट

  2.3 मोडेल आवेदन उदाहरणहरू:

     • VHK3A-08F-०२ एस: 3/2 मार्ग अपग्रेड गरिएको एन्टी-ड्रप नब भल्भ, P पोर्ट φ8 पुश-फिट, ए पोर्ट G1/4 बाह्य थ्रेड

     • VHK2-06F-06F: २/२ बाटो मानक भल्भ, डुअल-पोर्ट φ6 पुश-फिट सीधा प्रकारको माध्यमबाट

  2.4 पूर्ण श्रृंखला पूर्ण इन्टरफेस विशिष्टता सूची

3. कोर प्राविधिक प्यारामिटरहरू

4. कोर कार्यात्मक भिन्नता (कुञ्जी चयन गाइड)

 4.1 VHK2 2/2 बाटो (ग्रे नब)

     • खुला राज्य: P⇋A स्थिर हावा आपूर्तिको लागि पूर्ण रूपमा सञ्चालन गरिएको

     • बन्द राज्य: P र A पोर्टहरू कुनै निकास प्रकार्य बिना पूर्ण रूपमा काटिएका छन्

     • कोर आवेदन: शुद्ध पाइपलाइन अन-अफ नियन्त्रण, भ्याकुम सर्किट होल्डिङ र मुख्य वायु स्रोत स्विचको लागि व्यापक रूपमा प्रयोग गरिन्छ

  4.2 VHK3 3/2 मार्ग (नीलो नब)

     • खुला राज्य: P→ सामान्य उपकरण सञ्चालनको लागि एक हावा सेवन प्रवाह

     • बन्द राज्य: P पोर्ट बन्द भयो, एउटा पोर्टले स्वचालित रूपमा बिल्ट-इन लुकेको च्यानल मार्फत अवशिष्ट दबाब निकाल्छ

     • कोर लाभ: एक-कुञ्जी अवशिष्ट ग्याँस बन्द पछि खाली गर्दै, अवशिष्ट दबाव जोखिमहरू हटाउँदै र सुरक्षित भल्भ विघटन र उपकरण मर्मत सुनिश्चित गर्दै

5. संरचनात्मक कोर लाभहरू

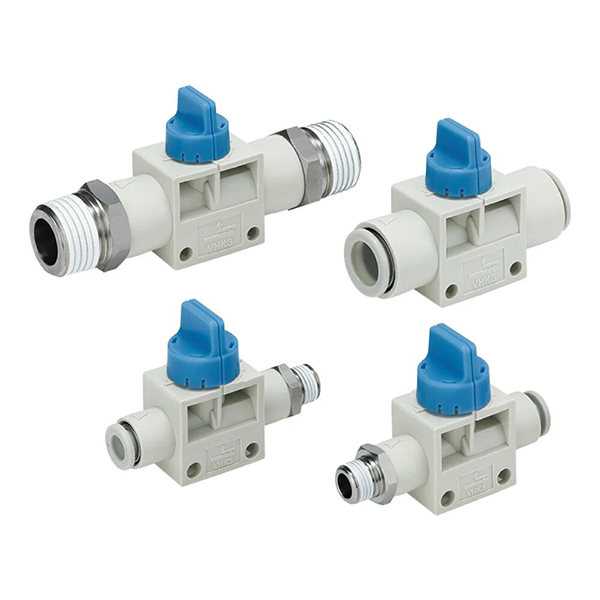

     • चार विश्वव्यापी पाइपलाइन संयोजन: समर्थन गर्नुहोस् F-F डुअल पुश-फिट, S-S डुअल बाह्य थ्रेड, F-S P-पुश/A-थ्रेड, S-F P-थ्रेड/A-पुश जडान मोडहरू, विभिन्न अन-साइट पाइपलाइन लेआउटहरूमा पूर्ण रूपमा अनुकूलनीय

     • वैकल्पिक स्थिर कोष्ठक: वैकल्पिक प्यानल र क्याबिनेट निश्चित स्थापना, लचिलो स्थापना विधिहरूको लागि स्न्याप-अन माउन्टिंग कोष्ठकसँग सुसज्जित

     • अपग्रेड गरिएको VHK-A एन्टी-ड्रप संरचना: अप्टिमाइज्ड घुंडी एन्टि-लुजिङ डिजाइन, प्रभावकारी रूपमा उच्च आवृत्ति दोहोर्याइएको सञ्चालनको समयमा घुँडा खस्न रोक्न, सेवा स्थिरता सुधार गर्दै

     • मिनी कम्प्याक्ट साइज: अल्ट्रा-सानो बडी डिजाइन, तार ट्रफहरू, साँघुरो उपकरण ग्यापहरू र कम्प्याक्ट माइक्रो वायमेटिक सर्किटहरूको लागि पूर्ण रूपमा उपयुक्त

     • उत्कृष्ट सील प्रदर्शन: प्रेसिजन पपेट सील संरचनाले अल्ट्रा-कम माइक्रो रिसाव प्राप्त गर्दछ, दीर्घकालीन स्थिर वायुरोधी सञ्चालन सुनिश्चित गर्दछ।

6. चयन भेद: VHK नब भल्भ बनाम HSV ह्यान्ड स्लाइड भल्भ

7. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • Solenoid भल्भ अगाडि सुरक्षा दबाव राहत: वायु स्रोत → VHK3 → सोलेनोइड भल्भ। 3-मार्गी भल्भले स्वचालित रूपमा भल्भ पछाडिको अवशिष्ट दबाब खाली गर्दछ जब बन्द हुन्छ, सुरक्षित विघटन र दबाव जोखिम बिना वायवीय घटकहरूको मर्मत सम्भार गर्दै।

     • भ्याकुम सर्किट अन-अफ नियन्त्रण: सक्शन कप भ्याकुम पाइपलाइनमा VHK2 २-वे भल्भ स्थापना गरिएको छ, भ्याकुम होल्डिङ प्रभाव कायम राख्न र हावा चुहावट असफल हुनबाट जोगिन शटडाउन पछि भ्याकुम दबाब स्थिर रूपमा काट्दै।

     • टूलिङ माइक्रो सिलिन्डर शाखा स्विच: माइक्रो सिलिन्डर एयर स्रोतको स्थानीय म्यानुअल स्टार्ट-स्टप नियन्त्रणमा लागू, एकल उपकरण डिबगिङ, मर्मत र स्वतन्त्र सर्किट स्विचिङको लागि सुविधाजनक।

एक वाक्य सारांश

     SOLH VHK शृङ्खला SMC मूल VHK शृङ्खलासँग पूर्ण रूपमा मिल्दो मिनी ९०° रोटरी फिंगर म्यानुअल भल्भ हो। 2-तर्फी कट-अफ र 3-तर्फी अवशिष्ट दबाव राहत डुअल प्रकार्यहरू, विविध थ्रेड/पुश-फिट इन्टरफेस संयोजनहरू र अल्ट्रा-लाइट अपरेशनको साथ, यो वायवीय शाखा सर्किटहरू, पायलट नियन्त्रण र भ्याकुम प्रणाली सुरक्षा सुरक्षाको लागि इष्टतम मिनी म्यानुअल स्विच भल्भ हो।
