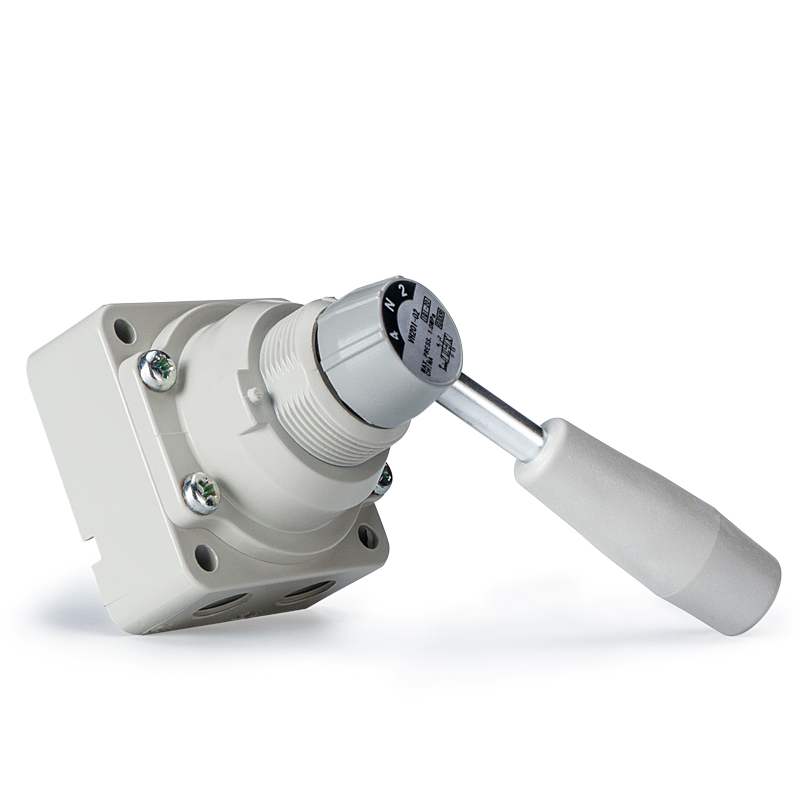

VH श्रृंखला 4-वे म्यानुअल रोटरी ह्यान्ड भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     VH शृङ्खला एक 4-तर्फी म्यानुअल रोटरी ह्यान्ड भल्भ हो जुन एयर सर्किटहरू स्विच गर्न 90° ह्यान्डल रोटेशनद्वारा संचालित हुन्छ। यो व्यापक रूपमा म्यानुअल दिशा परिवर्तन, उपकरण कमीशन, वायवीय प्रणालीहरूमा आपतकालीन स्टप र एयर स्रोत स्विचिंगको लागि प्रयोग गरिन्छ, साधारण मेकानिकल संरचना, स्थिर विश्वसनीयता र स्पष्ट दृश्य स्थिति संकेत विशेषता।

मूल संरचना र कार्य सिद्धान्त

     - भल्भ प्रकार: 4-मार्ग म्यानुअल रोटरी स्पूल भल्भ

     --सञ्चालन मोड: स्थिति स्विचनका लागि ९०° ह्यान्डल रोटेशन

     -- पोर्ट परिभाषा: P आपूर्ति इनलेट, A/B काम गर्ने आउटपुट पोर्टहरू, R निकास पोर्ट

     -- तीन मानक केन्द्र कार्यहरू:

        1. केन्द्र बन्द (Model 200/210): सिलिन्डर दबाब कायम राख्न केन्द्र स्थितिमा सबै पोर्टहरू बन्द

        2. केन्द्र निकास (मोडेल 201/211): पोर्ट A र B पूर्ण दबाव रिलीजको लागि निकाससँग जोडिएको छ।

        3. 2-स्थिति (मोडेल 202/212): कुनै केन्द्र स्थिति छैन, केवल दुई राज्य P→A / P→B

     - सील संरचना: अल्ट्रा-कम आन्तरिक चुहावटको साथ सटीक रोटरी स्पूल सील

     -- माउन्ट गर्ने विकल्पहरू: साइड पाइपिङ / तल्लो पाइपिङ; panel mounting / direct valve body mounting.

पूर्ण प्राविधिक निर्दिष्टीकरण

  1. विश्वव्यापी सामान्य प्यारामिटरहरू

     -- लागू हुने तरल पदार्थ: संकुचित हावा

     --प्रुफ प्रेसर: १.५ एमपीए

     -- अधिकतम परिचालन दबाव: VH200/300/400: 1.0 MPa VH600: 0.7 MPa

     -- परिवेश र मध्यम तापमान: -5 ~ +60 ℃ (कुनै आइसिङ अनुमति छैन)

     -- अपरेशन रोटेशन कोण: 90°

     -- Lubrication Requirement: Lubrication-free; ISO VG32 टर्बाइन तेल स्नेहन वैकल्पिक

     -- सामग्री: भल्भ बडी – जस्ता मिश्र धातु / डाइ-कास्ट एल्युमिनियम; handle – engineering resin

  2. श्रृंखला आकार र पोर्ट प्यारामिटर तालिका

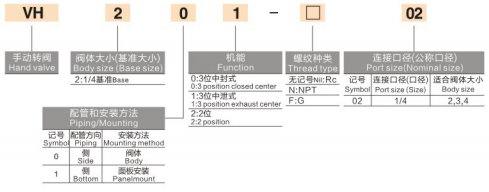

मोडेल कोड व्याख्या

  1. उदाहरण: VH210-02

     -- VH: आधार श्रृंखला कोड

     --२: साइज कोड (२=१/४", ३=३/८", ४=१/२", ६=१")

     -- १: पाइपिङ लेआउट (० = साइड पोर्ट, १ = तल्लो पोर्ट)

     -- ०: केन्द्र प्रकार्य (०=केन्द्र बन्द, १=केन्द्र निकास, २=२-स्थिति)

     -- ०२: पोर्ट साइज कोड (०२=१/४", ०३=३/८", ०४=१/२", ०६=३/४", १०=१")

  2. लोकप्रिय मानक मोडेलहरू

     -- VH210-02: 1/4", तल पाइपिङ, 3-स्थिति केन्द्र बन्द (सबैभन्दा व्यापक रूपमा प्रयोग गरिएको)

     -- VH200-02: 1/4", साइड पाइपिङ, 3-स्थिति केन्द्र बन्द

     -- VH201-02: 1/4", साइड पाइपिङ, 3-स्थिति केन्द्र निकास

    -- VH310-03: 3/8", तल पाइपिङ, 3-स्थिति केन्द्र बन्द

 कोर उत्पादन लाभहरू

  1. बिल्ट-इन पोजिसन लकको साथ सहज सञ्चालन

      90° रोटरी ह्यान्डल स्पष्ट देखिने स्विच स्थिति संग; एकीकृत मेकानिकल पोजिशनिङ लकले आकस्मिक गलत कार्यलाई रोक्छ।

  2. विभिन्न कार्य अवस्थाहरूको लागि तीन केन्द्र प्रकार्य विकल्पहरू

     -- केन्द्र बन्द (२००/२१०): उपकरण बन्द हुँदा सिलिन्डर क्ल्याम्पिङ दबाब कायम राख्नुहोस्

     -- केन्द्र निकास (201/211): सुरक्षित दबाव राहत र मर्मतका लागि पूर्ण प्रणाली भेन्टिङ्ग

     -- 2-स्थिति (202/212): मध्यवर्ती होल्ड स्थिति बिना सरल द्विदिशात्मक स्विचिङ

  3. उच्च लचिलो बहु-माउन्ट डिजाइन

     दुबै साइड पाइपिंग र तल पाइपिंग लेआउटहरू समर्थन गर्दछ; दुई स्थापना विधिहरू उपलब्ध छन्: प्यानल फ्लश माउन्टिङ वा प्रत्यक्ष भल्भ बडी फिक्सिङ।

  4. बलियो लामो सेवा जीवन र मर्मत-मुक्त

      उत्कृष्ट धुलो र प्रदूषण प्रतिरोध संग टिकाऊ रोटरी सील संरचना; कुनै नियमित स्नेहन वा मर्मत आवश्यक छैन।

विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- वायवीय सिलिन्डरहरूको लागि म्यानुअल द्विदिशात्मक स्विचिङ

     - अस्थायी म्यानुअल नियन्त्रण, उपकरण कमिसन र मर्मतसम्भारको समयमा दबाव भेन्टिङ्ग

     - मेसिन सुरक्षा इन्टरलकको लागि आपतकालीन स्टप अलगाव र एयर स्रोत कट-अफ

     -- अर्ध-स्वचालित उत्पादन उपकरणहरूको लागि म्यानुअल ट्रिगर स्टेशनहरू

     -- वायमेटिक सर्किट प्रदर्शन र आधारभूत नियन्त्रण शिक्षण परीक्षण बेन्चहरू

एक वाक्य सारांश

     SOLH VH 4-वे म्यानुअल रोटरी ह्यान्ड भल्भले 90° रोटरी सञ्चालन, तीन विनिमेय केन्द्र कार्यहरू, साइड/तल पाइपिङ विकल्पहरू र डुअल प्यानल/भल्भ माउन्ट गर्ने विधिहरू, म्यानुअल वायवीय स्विचिङको लागि मानक विश्वव्यापी घटकको रूपमा सेवा गर्दै, साइटमा कमिसन र सुरक्षा एयर सर्किट हो।
