ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

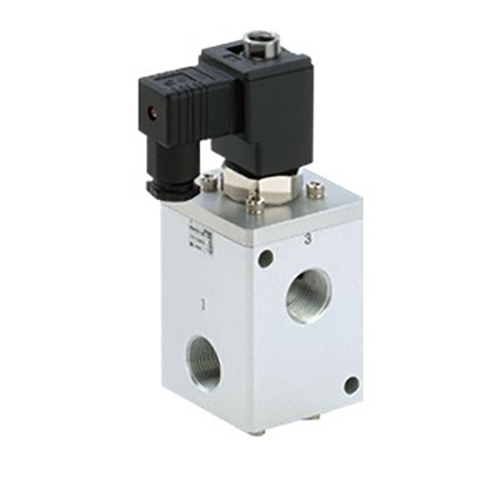

रिचज टेक्नोलोजी अन्तर्गत SOLH द्वारा विकसित र निर्मित, VCH400 श्रृंखला (सामान्यतया VCH410 भनिन्छ) एक उच्च-दबाव पाइलट-संचालित 3-पोर्ट पपेट सोलेनोइड भल्भ हो। मध्यम र उच्च-दबाव कम्प्रेस्ड हावा र अक्रिय ग्यास पाइपलाइनहरूका लागि विशेष रूपमा इन्जिनियर गरिएको, यसले 5.0 MPa सम्मको अधिकतम मूल्याङ्कन गरिएको कामको चाप, उत्कृष्ट प्रवाह क्षमता र स्थिर उच्च-दबाव स्विचिंग प्रदर्शन, उच्च-दबाव चार्ज, भेन्टिङ्ग र दबाव स्विच गर्ने औद्योगिक उपकरणहरूको लागि कोर नियन्त्रण घटकको रूपमा सेवा गर्दछ।
|
योem |
निर्दिष्टीकरण विवरणहरू |
| वाल्व संरचना |
3-पोर्ट, पायलट संचालित पपेट प्रकार, पॉलीयुरेथेन इलास्टोमर सील |
| लागू हुने माध्यम |
संकुचित हावा, अक्रिय ग्यास (संक्षारक ग्याससँग उपयुक्त छैन) |
| सञ्चालन दबाव दायरा |
०.५–५.० एमपीए; अधिकतम प्रमाण दबाव: 5.0 MPa |
| प्रवाह प्रदर्शन |
G1/2 पोर्ट: प्रभावकारी खण्डीय क्षेत्र 100–110 mm², Cv 5.3–5.8G3/4 र G1 पोर्ट: प्रभावकारी खण्डीय क्षेत्र 110–120 mm², Cv 5.8–6.3 |
| पोर्ट थ्रेड मानक |
G1/2, G3/4, G1 (ISO 1179-1 मानक समानान्तर G थ्रेड) |
| प्रतिक्रिया प्रदर्शन |
प्रतिक्रिया विचलन ≤ ±2 ms; DC कोइल धेरै ms मा स्विच गर्दै; AC कोइल कट-अफ ढिलाइ २०–३० ms |
| परिवेश परिचालन तापमान |
5 ~ 80 ℃ |
| सुरक्षा ग्रेड |
ड्रिप-प्रूफ निर्माण, IP65 को बराबर |
| रेटेड सेवा जीवन |
10 मिलियन स्विचिङ चक्र सम्म |
| कम्पन र आघात प्रतिरोध |
कम्पन प्रतिरोध: 300 m/s²; झटका प्रतिरोध: 100 m/s² |

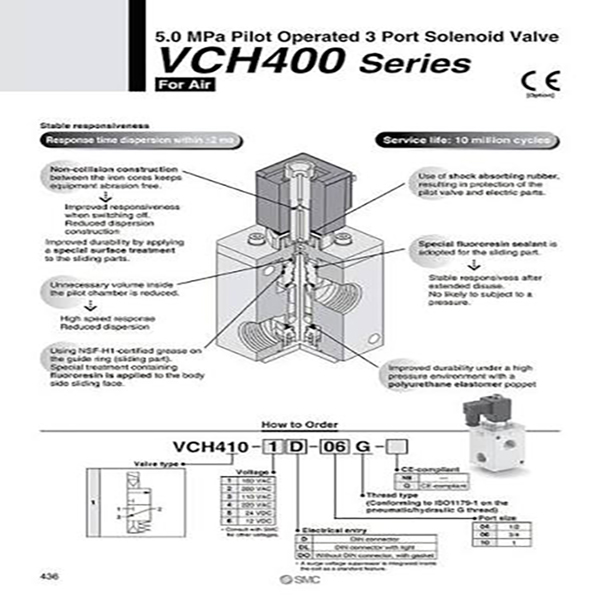

मोडेल कोड उदाहरण: VCH410-06-5D
--VCH410: श्रृंखला आधार कोड
--06: पोर्ट साइज कोड (G3/4)
--5D: DC24V पावर सप्लाई + DIN बिजुली कनेक्टर प्रत्यय कोडहरूले पूर्ण कन्फिगरेसन भिन्नताका लागि पोर्ट साइज, कुण्डल भोल्टेज र तारिङ टर्मिनल प्रकारहरू कभर गर्दछ।
कार्यात्मक वर्गीकरण
--VCH410 (सामान्यतया बन्द NC): पावर अफ हुँदा आउटपुट पोर्ट स्वचालित रूपमा भेन्ट हुन्छ, मुख्य हावा आपूर्ति अन-अफ नियन्त्रणको लागि आदर्श।
- चयनकर्ता भल्भ र चार्ज र भेन्ट लुप नियन्त्रणको रूपमा प्रयोग गर्न सकिने; पछाडिको दबाव र स्विचिंग दबाव दायरा पाइपिंग डिजाइन अघि पुष्टि हुनुपर्छ।
- कोर प्यारामिटरहरूको पुष्टिकरणलाई प्राथमिकता दिनुहोस्: काम गर्ने दबाब, पोर्ट थ्रेड साइज, NC/NO प्रकार्य, कुण्डल भोल्टेज र विद्युतीय तारहरू इन्टरफेस।
- उच्च-दबाव स्विचिंग वा दोहोरो उच्च/कम दबाव रूपान्तरण कार्य अवस्थाहरूको लागि, मध्यवर्ती सर्किट दबाव स्थिर गर्न SOLH VCHR श्रृंखला उच्च-दबाव नियामकहरूसँग मिलाउनुहोस्।
- फिल्टरेशन परिशुद्धता ≤5 μm संग सफा सुक्खा हावा आपूर्ति आवश्यक छ; तेलको धुंध र कण अशुद्धताले सिल लगाउने गतिलाई बढाउँछ र सेवा जीवनलाई तीव्र रूपमा छोटो पार्छ।
--निषिद्ध माउन्टिङ अभिमुखीकरण: धुलो, पानी र विदेशी कणहरू आर्मेचर एसेम्बलीमा प्रवेश गर्न र जाम हुनबाट जोगिनका लागि कुण्डलले कहिल्यै तलतिर फर्कनु हुँदैन।
- मानक थ्रेड कस्ने टोक़:
*G1/2, G3/4 थ्रेड पोर्टहरू: 28–30 N·m
*G1 थ्रेड पोर्ट: 36–38 N·m
- आवधिक रूपमा सील कार्यसम्पादन र बिजुलीको तारको कसिलोपन निरीक्षण गर्नुहोस्।
- लामो समयको स्थिर अवस्थाको कारणले गर्दा पपेट स्पूल टाँसिएको र अवरोध रोक्न प्रत्येक 30 दिनमा एक पटक पूर्ण स्विचिङ चक्र सक्रिय गर्नुहोस्।
SOLH VCH410 उच्च-दबाव पायलट पपेट 3-पोर्ट सोलेनोइड भल्भले 5.0 MPa सम्म काम गर्ने दबाबलाई समर्थन गर्दछ, पोलीयुरेथेन इलास्टिक सील, ठूलो प्रवाह G मानक पोर्टहरू र 10-मिलियन-साइकल सेवा जीवन, मध्यम र उच्च-प्रेस ग्यास नियन्त्रणमा औद्योगिक र उच्च-प्रेस ग्यास नियन्त्रणको लागि भरपर्दो समर्पित स्विचिंग भल्भ।
