TWQ श्रृंखला निश्चित उचाइ स्टपर सिलिन्डर | कम्प्याक्ट लाइट र मिडियम ड्युटी स्टप सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

     SOLH TWQ शृङ्खला एक निश्चित माउन्टिङ उचाइ स्टपर सिलिन्डर हो जुन हल्का र मध्यम-कर्तव्य स्वचालित कन्वेयर लाइनहरूको लागि अनुकूलित छ। यसमा कम्प्याक्ट बडी स्ट्रक्चर, चार ऐच्छिक रड एन्ड प्रकार, हाइड्रोलिक बफर उपलब्धता र वैकल्पिक मेकानिकल सेल्फ-लकिङ प्रकार्य रहेको छ। 10-150kg प्यालेट र टूलिङ रोक्न, स्टेशन सीमित र स्थानान्तरण स्थितिको लागि उपयुक्त, TWQ सिलिन्डरले हल्का र मध्यम-लोड स्वचालन परिदृश्यहरूको लागि उच्च-लागत-प्रदर्शन मानक समाधानको रूपमा कार्य गर्दछ।

 1.1 निश्चित माउन्टिङ उचाइ डिजाइन

     एकीकृत निश्चित-उचाइ शरीरले उच्च दोहोरिने स्थिति सटीकताको साथ छिटो र सीधा स्थापना सुनिश्चित गर्दछ। यो पूर्ण रूपमा मानकीकृत कन्वेयर स्टेशन लेआउटहरूसँग मेल खान्छ, उचाइ समायोजन प्रक्रियाहरू हटाउँदै र साइटमा तैनाती दक्षता सुधार गर्दछ।

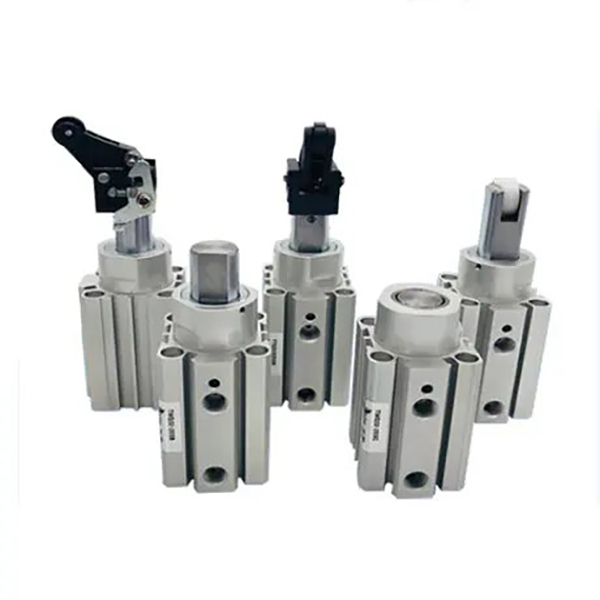

 1.2 चार बहुमुखी रड अन्त प्रकार (कोर लाभ)

     • B फ्ल्याट रड प्रकार: एन्टी-रोटेशन फ्ल्याट पिस्टन रड संरचनाले पार्श्व बल अवस्थाहरूमा सही स्थिति कायम राख्दै, स्थिर रोक्ने प्रदर्शन र बलियो विलक्षण लोड प्रतिरोध प्रदान गर्दछ।

     • C राउन्ड रड प्रकार: परिष्कृत प्रभाव प्रतिरोधको साथ गाढा ठोस राउन्ड पिस्टन रड, विशेष रूपमा ठूलो पार्श्व बल र सटीक टूलिङ स्थिति आवश्यकताहरूसँग काम गर्ने अवस्थाहरूको लागि डिजाइन गरिएको।

     • आर रोलर लीभर प्रकार: लीभर + रोलिङ सम्पर्क संरचनाले चिकनी रोलिङ गतिको साथ रोक्न प्रभावलाई कम गर्छ, उच्च-गति निरन्तर कन्वेयर लाइन सञ्चालनको लागि आदर्श।

     • K समायोज्य बफर लीभर प्रकार: बिल्ट-इन समायोज्य हाइड्रोलिक बफरले चर काम गर्ने अवस्थाहरूको लागि इष्टतम नरम स्टपिङ प्रभाव प्राप्त गर्दै, विभिन्न तौल र कन्भेइङ स्पीडहरूको वर्कपीसहरूमा अनुकूलन गर्न निःशुल्क डम्पिङ प्रतिरोध समायोजनलाई अनुमति दिन्छ।

  १.३ ऐच्छिक सेल्फ-लकिङ प्रकार्य (R/K संस्करण)

     रोलर र बफर लीभर संस्करणहरूले वैकल्पिक मेकानिकल सेल्फ-लकिङ संरचनालाई समर्थन गर्दछ। वर्कपीस प्रभाव बन्द भएपछि, सिलिन्डरले रिबाउन्ड र रिभर्स पुशिंग रोक्न, प्रभावकारी रूपमा वर्कपीस विस्थापनलाई हटाउन र कन्वेयर स्टेशन स्थिरता र स्थिरतामा ठूलो सुधार गर्न लीभर हातलाई स्वचालित रूपमा लक गर्दछ।

 १.४ कम्प्याक्ट साइज र टिकाउ संरचना

     सिलिन्डर बडीले कडा एनोडाइजिंग उपचार अपनाउँछ जबकि पिस्टन रडले कडा क्रोम प्लेटिङ सुविधा दिन्छ, उत्कृष्ट पहिरन प्रतिरोध र प्रभाव प्रतिरोध प्रदान गर्दछ। मानक तेल-मुक्त अपरेशन सफा उत्पादन वातावरण र वेल्डिंग स्प्ल्याश-प्रूफ परिदृश्यहरूमा अनुकूल हुन्छ। चार तर्फ आरक्षित सेन्सर ग्रूभहरूले लचिलो लेआउटको लागि संरचनात्मक हस्तक्षेप बिना चुम्बकीय स्विच स्थापना गर्न अनुमति दिन्छ।

  1.5 विविध सञ्चालन मोडहरू

     वैकल्पिक डबल-अभिनय मानक मोड र एकल-अभिनय (वसन्त विस्तार / वसन्त रिट्र्याक्ट) मोडहरूले स्वचालित साइकल चलाउने, पावर-अफ सुरक्षा सुरक्षा र अस्थायी रोक्ने मागहरू, विभिन्न औद्योगिक नियन्त्रण तर्कहरूसँग मेल खान्छ।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

  1. विशिष्ट मोडेल उदाहरणहरू: TWQ32-20SB, TWQ50-30RK-F

 2. मानक अर्डर उदाहरणहरू

     • मानक फ्लैट रड मोडेल: TWQ32-20SB (φ32 बोर, 20mm स्ट्रोक, समतल स्तम्भ रड अन्त, रबर बफर)

     • सेल्फ-लक समायोज्य बफर मोडेल: TWQ50-30RK-F (φ50 बोर, 30mm स्ट्रोक, समायोज्य हाइड्रोलिक बफर लीभर, सेल्फ-लकिङ प्रकार्य सहित)

3. सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

  3.1 आधारभूत निर्दिष्टीकरणहरू

     • सञ्चालन मोड: डबल-अभिनय, एकल-अभिनय (वसन्त विस्तार / वसन्त फिर्ता लिने)

     • कार्य दबाव दायरा: ०.०५ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

     • परिवेशको तापक्रम: -10℃~60℃ (बरफ रहित वातावरण)

     • बफर कन्फिगरेसन: S = दोहोरो-अन्त रबर बफर; K = समायोज्य हाइड्रोलिक बफर + दोहोरो-अन्त रबर बफर

     • स्नेहन मोड: तेल रहित सञ्चालन

     • स्थापना विधि: मानक निश्चित-उचाइ फ्ल्यान्ज माउन्टिङ

 3.2 मानक बोर र स्ट्रोक संयोजन

  ३.३ सैद्धान्तिक रोक्ने बल (एकाइ: N @0.5MPa)

  3.4 उत्पादन वजन (एकाइ: kg @ मानक स्ट्रोक)

4. कोर कन्फिगरेसन र चयन दिशानिर्देशहरू

  4.1 रड अन्त प्रकार चयन

     • B समतल स्तम्भ प्रकार (सिफारिस गरिएको): एन्टी-रोटेशन र उच्च स्थिरता डिजाइन, हल्का भार (10-80kg) र कम-गति सञ्चालन (≤0.3m/s) स्पष्ट पार्श्व प्रभाव बिनाको लागि उपयुक्त।

     • C राउन्ड स्तम्भ प्रकार: बलियो प्रभाव प्रतिरोधको साथ बाक्लो रड संरचना, ठूलो पार्श्व बलको साथ टुलिङ स्थिति परिदृश्यहरूको लागि आदर्श।

     • आर रोलर लीभर प्रकार: कम-प्रभाव र चिकनी रोलिङ प्रदर्शन, उच्च-गति (≤0.5m/s) र हल्का-मध्यम लोड (30-100kg) कन्वेयर लाइनहरूको लागि उपयुक्त।

     • K समायोज्य बफर लीभर प्रकार: अनुकूलनीय डम्पिङ र उच्च प्रभाव प्रतिरोध, मध्यम भार (50-150kg), उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप र अस्थिर गति काम गर्ने अवस्थाहरूको लागि डिजाइन गरिएको।

  4.2 सेल्फ-लकिङ प्रकार्य चयन

     • F सेल्फ-लकिङ प्रकार (स्वत: लाइनहरूको लागि सिफारिस गरिएको): R/K लीभर संस्करणहरूको लागि मात्र उपलब्ध। वर्कपीस रिबाउन्ड र स्टेशन विस्थापनलाई रोक्छ, स्वचालित लाइनहरूको निरन्तर सञ्चालन स्थिरतामा ठूलो सुधार गर्दछ।

     • गैर-लकिङ प्रकार: माइनर रिभर्स इफेक्ट र म्यानुअल रिसेट अपरेशनको साथ परिदृश्यहरूको लागि लागत-प्रभावी समाधान, पूर्ण रूपमा स्वचालित उत्पादन लाइनहरूको लागि सिफारिस गरिएको छैन।

  4.3 सञ्चालन मोड चयन

     • दोहोरो अभिनय: द्विदिश नियन्त्रण योग्य कार्यको साथ अधिकतम रोक्ने बल, उच्च आवृत्ति र पूर्ण स्वचालित नियन्त्रण परिदृश्यहरूको लागि उपयुक्त।

     • एकल-अभिनय (वसन्त विस्तार): खतरनाक स्टेशनहरू र पावर-अफ सुरक्षा अनुप्रयोगहरूको लागि सुरक्षालाई प्राथमिकता दिँदै, पावर विफलता पछि workpieces बन्द गर्न स्वचालित रूपमा विस्तार।

     • एकल-अभिनय (वसन्त रिट्र्याक्ट): हावा आपूर्तिको साथ रोकिन्छ र पावर बन्द हुँदा स्वचालित रूपमा रिलीज हुन्छ, सामान्यतया खुला कन्वेयर लाइनहरू र अस्थायी रोक्न कार्यहरूको लागि अनुकूलित।

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • हल्का र मध्यम-ड्युटी कन्वेयर लाइनहरू: इलेक्ट्रोनिक्स, गृह उपकरण र खाद्य उद्योगहरूमा 10-150kg प्यालेटहरू र टूलिङ प्लेटहरू रोक्न, सीमित गर्न र स्थानान्तरण गर्न लागू।

     • उच्च गति सामग्री ह्यान्डलिंग लाइनहरू: R/K लीभर संरचनाले रोलर र बेल्ट कन्वेयरहरूमा लाइट-लोड उच्च-गति (≤0.5m/s) workpieces को लागि सहज शून्य-प्रभाव रोक्न सुनिश्चित गर्दछ।

     • स्वचालित उपकरण स्टेशनहरू: सजिलो स्थापनाको लागि कम्प्याक्ट बडी, मेसिन टुल लोडिङ/अनलोडिङ लिमिटिङ, एसेम्बली स्टेसन पोजिसनिङ र इन्स्पेक्शन स्टेशन रोक्नको लागि व्यापक रूपमा प्रयोग गरिन्छ।

     • प्याकेजिङ र रसद लाइनहरू: कार्टन र सामग्री बक्स रोक्नको लागि आदर्श, स्टेशन अवरुद्ध र स्ट्याकिङ स्थिति, उच्च लागत प्रदर्शन र कम मर्मत सुविधा विशेषता।

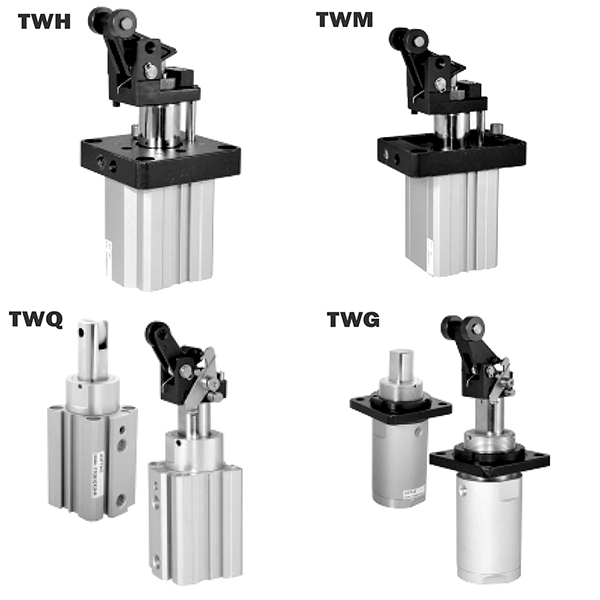

6. TWQ बनाम TWH/TWM श्रृंखला द्रुत तुलना

7. 3-चरण द्रुत चयन गाइड

     १. बोर साइज चयन: 200% सुरक्षा कारक (सैद्धान्तिक रोक्न बल ≥ वास्तविक लोड × 2) संग workpiece वजन अनुसार बोर चयन गर्नुहोस्। 80kg भन्दा कम लोडको लागि φ25/φ32 छान्नुहोस्; 80–150kg लोडको लागि φ40/φ50 छान्नुहोस्।

     २. रड अन्त्य र बफर चयन: हल्का-लोड कम-गति परिदृश्यहरूको लागि B फ्ल्याट रड + S रबर बफर अपनाउनुहोस्; उच्च-गति लाइट-लोड लाइनहरूको लागि आर रोलर प्रकार चयन गर्नुहोस्; मध्यम-लोड र उच्च-फ्रिक्वेन्सी कार्य अवस्थाहरूको लागि K समायोज्य बफर प्रकार छनौट गर्नुहोस्।

     ३. कार्यात्मक कन्फिगरेसन चयन: स्वचालित उत्पादन लाइनहरूको लागि F सेल्फ-लकिङ सुसज्जित गर्नुहोस्; उच्च आवृत्ति चक्रीय नियन्त्रणको लागि डबल-अभिनय मोड चयन गर्नुहोस्; सुरक्षा-प्राथमिकता र पावर-अफ सुरक्षा स्टेशनहरूको लागि एकल-अभिनय वसन्त विस्तार मोड अपनाउनुहोस्।

एक वाक्य सारांश

     SOLH TWQ श्रृंखला निश्चित-उचाइ स्टपर सिलिन्डरले कम्प्याक्ट डिजाइन, बहु रड-एन्ड अनुकूलता र वैकल्पिक स्व-लकिङ र समायोज्य बफर प्रकार्यहरू, 10-150kg प्रकाश र मध्यम-शुल्क स्वचालित कन्वेयर प्रणालीहरूको लागि उच्च-लागत-कार्यसम्पादन, स्थिर र लचिलो रोक्ने समाधानहरू प्रदान गर्दछ।
