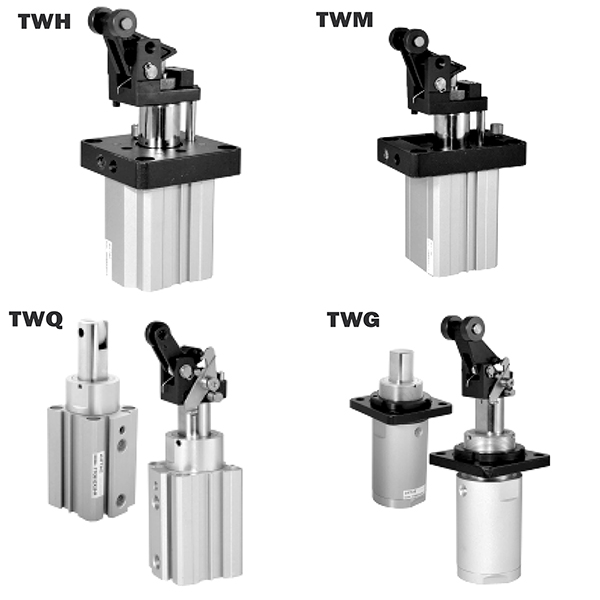

SOLH TWH र TWM लीभर रोलर स्टपर सिलिन्डरहरू 30-300kg मध्यम-देखि-भारी कन्वेयर प्यालेट स्थितिको लागि टेलर-निर्मित छन्। वैकल्पिक निर्मित मेकानिकल सेल्फ-लकिङ संरचनाले प्रभावकारी रूपमा वर्कपीस रिबाउन्ड र सिफ्टिङ रोक्छ; ग्रेडेड हाइड्रोलिक बफरहरूमा साना बोरहरूको लागि फिक्स्ड ड्याम्पिङ र ठूला विनिर्देशहरूका लागि ट्युनेबल ड्याम्पिङलाई हल्का झटका अवशोषण महसुस गर्न समावेश छ। TWH डबल-अभिनयले उच्च-फ्रिक्वेन्सी भारी चक्रहरूको लागि शिखर रोक्न बल प्रदान गर्दछ, जबकि बिल्ट-इन वसन्तको साथ TWM ले साइट सुरक्षाको लागि पावर काट्दा स्वचालित रिलीज ट्रिगर गर्दछ। मानक फ्ल्यान्ज माउन्टिङ र चार-साइड चुम्बकीय स्विच स्थापना साइटमा असेंबली सरल बनाउँछ। हाम्रो स्थिर ठूलो उत्पादन र पर्याप्त स्पट स्टक द्वारा समर्थित, यी स्टपरहरू व्यापक रूपमा बौद्धिक भण्डारण, अटोमोटिभ असेंबली र वेल्डिङ फिक्स्चरमा तेल-रहित लामो-सेवा सञ्चालनको साथ सीमित छन्।

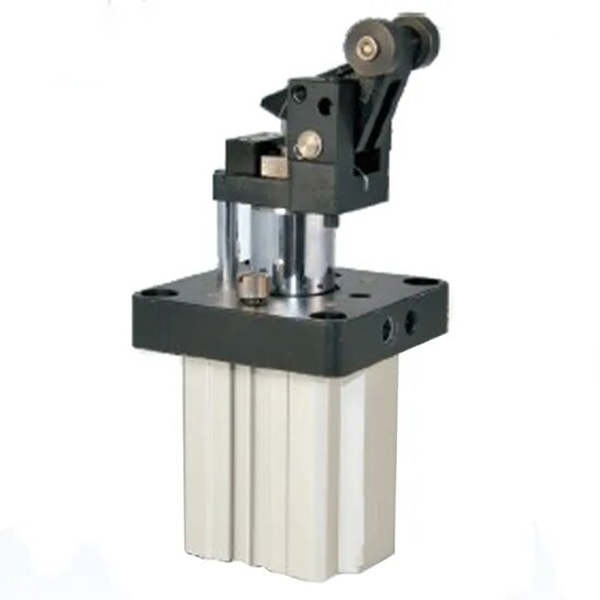

SOLH TWH/TWM शृङ्खलाहरू लीभर रोलर-प्रकारका हेभी-ड्युटी स्टपर सिलिन्डरहरू हुन् जुन मध्यम र भारी-भार स्वचालित कन्वेयर लाइनहरूको लागि डिजाइन गरिएको हो। φ20mm देखि φ80mm सम्म बोर साइजहरू कभर गर्दै, यस श्रृंखलाले बिल्ट-इन सेल्फ-लकिङ एन्टी-रिबाउन्ड मेकानिजम, मानक समायोज्य हाइड्रोलिक बफर, उच्च-कठोरता लीभर संरचना र एकीकृत फ्ल्यान्ज माउन्टिङ लगायत मुख्य फाइदाहरू समावेश गर्दछ। यसले स्थिर रूपमा 30-300kg प्यालेटहरू र टूलिङ प्लेटहरू ह्यान्डल गर्दछ, कन्वेयर रोक्न, स्थानान्तरण स्थिति र स्टेशन एन्टि-सिफ्टिङको लागि व्यापक रूपमा प्रयोग गरिन्छ, मध्यम र भारी-भार स्वचालन परिदृश्यहरूको लागि मुख्यधाराको भरपर्दो स्टपर समाधानको रूपमा सेवा गर्दै।
१.१ लीभर रोलर फोर्स-बूस्टिङ स्ट्रक्चर
डबल-अभिनय लीभर रोलर डिजाइन अपनाउदै, उत्पादनले लीभर बल प्रवर्धन र रोलिङ सम्पर्क कार्य सिद्धान्त प्रयोग गर्दछ। यसले कम प्रभाव र चिकनी रोलिङ अपरेशनको साथ ठूलो रोक्न बल प्रदान गर्दछ, प्रभावकारी रूपमा workpiece रोक्न र उपकरण र workpieces दुवै सुरक्षाको समयमा कठोर प्रभाव कम गर्दछ।
1.2 कोर सेल्फ-लकिङ एन्टी-रिबाउन्ड प्रकार्य
वैकल्पिक अपग्रेडको रूपमा एकीकृत मेकानिकल सेल्फ-लकिङ मेकानिज्मसँग सुसज्जित। वर्कपीस प्रभाव बन्द भएपछि, सिलिन्डरले स्वचालित रूपमा लीभर हातलाई लक गर्दछ र वर्कपीसको रिबाउन्ड र रिभर्स पुशिंग रोक्न, स्टेशन विस्थापन समस्याहरू हटाउँदछ र समग्र उत्पादन लाइन स्थिरता र स्थिति शुद्धतामा सुधार गर्दछ।
1.3 ग्रेडेड हाइड्रोलिक बफर प्रणाली
•φ२०/φ25 सानो बोर: गैर-समायोज्य हाइड्रोलिक बफरसँग मेल खान्छ, लागत-प्रभावी स्थिर बफरिङ प्रदर्शनको साथ हल्का र मध्यम-लोड कम-गति कार्य अवस्थाहरूमा पूर्ण रूपमा अनुकूलन।
•φ३२–φ80 ठूलो बोर: समायोज्य हाइड्रोलिक बफर संग सुसज्जित। प्रयोगकर्ताहरूले ड्याम्पिङ प्रतिरोध, विभिन्न तौलहरूको मिल्दो वर्कपीसहरू र प्रभाव ऊर्जालाई पूर्ण रूपमा अवशोषित गर्न र शून्य-प्रभाव रोक्नको लागि स्पीडहरू मिलाउन समायोजन डिस्कलाई स्वतन्त्र रूपमा घुमाउन सक्छन्।
1.4 उच्च-कठोरता र लामो-जीवन डिजाइन
बाक्लो कडा क्रोम-प्लेटेड पिस्टन रड र कडा एनोडाइज्ड सिलिन्डर बडी अपनाउँछ, उत्कृष्ट पहिरन प्रतिरोध, दबाब प्रतिरोध र प्रभाव प्रतिरोध सुविधा। मानक तेल-रहित अपरेशन डिजाइनले सफा उत्पादन वातावरण र कम मर्मत र विस्तारित सेवा जीवनको साथ वेल्डिङ स्प्ल्याश-प्रूफ काम गर्ने अवस्थाहरूमा अनुकूलन गर्दछ।
1.5 लचिलो स्थापना र स्विच लेआउट
मानक flange माउन्टिंग छिटो र स्थिर स्थापना सुनिश्चित गर्दछ। सिलिन्डर बडी सेन्सर माउन्टिङ ग्रुभ्ससँग पूर्व-सुरक्षित छ, अतिरिक्त सामानहरू बिना प्रत्यक्ष चुम्बकीय स्विच स्थापनालाई समर्थन गर्दछ। 4-साइड माउन्टिंग डिजाइनले बलियो लेआउट अनुकूलनताको साथ साइट फिक्स्चर हस्तक्षेपलाई बेवास्ता गर्दछ।
1.6 मोडेल कार्यात्मक भिन्नता
•TWH श्रृंखला: अधिकतम रोक्ने बलको साथ मानक डबल-अभिनय संरचना, भारी-भार र उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप परिदृश्यहरूको लागि उपयुक्त।
•TWM श्रृंखला: बिल्ट-इन वसन्त संरचनाको साथ डबल-अभिनय, पावर विफलता पछि स्वचालित रिलीज महसुस गर्दै, उच्च जोखिम स्टेशनहरूको लागि उपकरण र कर्मचारी सुरक्षा प्राथमिकता।

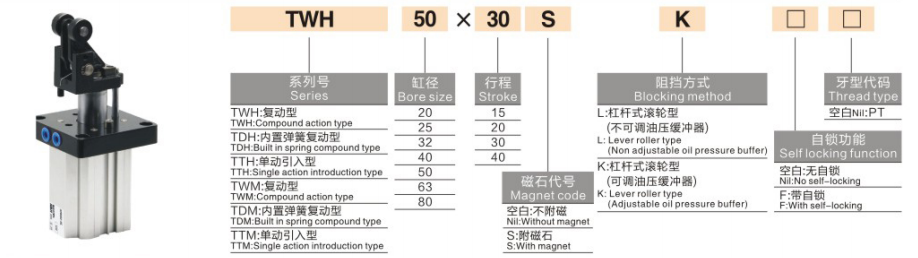

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू
1. विशिष्ट मोडेल उदाहरणहरू: TWH50-30SK-F, TWM63-30K-F
कोड खण्ड
परिभाषा
TWH / TWM
श्रृंखला प्रकार: TWH = डबल-अभिनय; TWM = बिल्ट-इन वसन्तसँग डबल-अभिनय (पावर-अफ स्वत: रिलीज)
२०/२५/३२/४०/५०/६३/८०
बोर साइज: φ20 ~ φ80mm
१५/२०/३०/४०
मानक स्ट्रोक: 15/20/30/40mm
एस / के
बफर प्रकार: S = गैर-समायोज्य हाइड्रोलिक बफर; K = समायोज्य हाइड्रोलिक बफर
कुनै चिन्ह छैन / एफ
सेल्फ-लकिङ प्रकार्य: नो मार्क = सेल्फ-लकिङ बिना; F = स्व-लक विरोधी रिबाउन्ड संग
कुनै चिन्ह छैन / एम
चुम्बकीय रिंग कन्फिगरेसन: कुनै चिन्ह छैन = चुम्बकीय रिंग बिना; M = बिल्ट-इन चुम्बकीय रिंग (स्विच माउन्ट गर्न सकिने)
३.३ सैद्धान्तिक रोक्ने बल (एकाइ: N @0.5MPa, लीभर आउटपुट, TWH)
बोर (मिमी)
φ२०
φ२५
φ३२
φ40
φ50
φ63
φ८०
बल (N)
280
450
720
1130
1760
2820
4520
3.4 उत्पादन वजन (एकाइ: kg @ मानक स्ट्रोक, TWH)
बोर (मिमी)
φ२०
φ२५
φ३२
φ40
φ50
φ63
φ८०
वजन (किग्रा)
0.6
0.9
1.5
2.2
3.1
4.8
7.5
4. कोर कन्फिगरेसन र चयन दिशानिर्देशहरू
4.1 बफर प्रकार चयन
•एस गैर-समायोज्य हाइड्रोलिक बफर: φ20/φ25 सानो बोरहरूको लागि समर्पित। लागत-प्रभावी, स्थिर स्थिर बफरिङ प्रदर्शनको साथ हल्का लोड (≤50kg) र कम-गति सञ्चालन (≤0.3m/s) को लागि उपयुक्त।
•K समायोज्य हाइड्रोलिक बफर: φ32–φ80 ठूला बोरहरूको लागि विशेष। नि: शुल्क डम्पिङ समायोजन समर्थन गर्दछ, पूर्ण रूपमा मिल्दो मध्यम र भारी भार (50-300kg) र मध्यम-उच्च गति सञ्चालन (≤0.5m/s), विविध कार्य परिस्थितिहरूमा अनुकूलन।
4.2 सेल्फ-लकिङ प्रकार्य चयन
•F सेल्फ-लकिङ प्रकार (सिफारिस गरिएको): workpiece प्रभाव रोकिएपछि स्वचालित लक, प्रभावकारी रूपमा workpiece रिबाउन्ड र स्टेशन विस्थापन रोक्न। पूर्ण रूपमा स्वचालित निरन्तर कन्वेयर लाइनहरूको लागि आदर्श, धेरै परिचालन स्थिरता सुधार।
•गैर-लकिङ प्रकार: सानो रिभर्स प्रभाव र म्यानुअल रिसेट भएका परिदृश्यहरूको लागि मात्र लागू हुन्छ। कमजोर स्थिति स्थिरताको कारण स्वचालित उत्पादन लाइनहरूको लागि सिफारिस गरिएको छैन।
4.3 सञ्चालन मोड चयन
•TWH डबल-अभिनय: द्विदिश नियन्त्रण योग्य क्ल्याम्पिङ र रिलिजको साथ अधिकतम रोक्न बल। भारी-लोड र उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप साइकल चलाउने परिदृश्यहरूको लागि अनुकूलित।
•TWM वसन्त-लोड डबल-अभिनय: शक्ति विफलतामा स्वचालित रिलीज, उपकरण र कर्मचारी सुरक्षा सुनिश्चित गर्दै। खतरनाक काम गर्ने स्टेशनहरू र पावर-अफ सुरक्षा अनुप्रयोगहरूको लागि प्राथमिकता।
5. विशिष्ट अनुप्रयोग परिदृश्यहरू
•मध्यम र भारी-ड्युटी कन्वेयर लाइनहरू: इलेक्ट्रोनिक्स, गृह उपकरण र रसद उद्योगहरूमा 50-300kg प्यालेटहरू र टुलिङ प्लेटहरू रोक्न, स्थानान्तरण स्थिति र एन्टि-सिफ्टिङको लागि विशेष, स्थिर मध्यम-भारी लोड सीमित प्रदर्शन प्रदान गर्दै।
•स्वचालित सामग्री ह्यान्डलिंग लाइनहरू: मध्यम-उच्च गति (≤0.5m/s) वर्कपीस रोलर र बेल्ट कन्भेयरहरूमा रोक्न लागू। समायोज्य हाइड्रोलिक बफरले वर्कपीसहरू सुरक्षित गर्न नरम र प्रभाव-मुक्त रोक्ने प्रक्रिया प्राप्त गर्दछ।
•मेसिन उपकरण र वेल्डिङ स्टेशनहरू: मेसिन टुल लोडिङ/अनलोडिङ लिमिटिङ र वेल्डिङ फिक्स्चर पोजिसनिङका लागि उपयुक्त। प्रभाव प्रतिरोध र वेल्डिंग स्लैग रोकथामको विशेषता, यो स्थिर रूपमा कठोर औद्योगिक कार्य अवस्थाहरूमा अनुकूल हुन्छ।
•AS/RS र AGV डकिंग प्रणालीहरू: स्टेरियोस्कोपिक गोदाम प्यालेट रोक्न र AGV सटीक डकिङ स्थितिको लागि प्रयोग गरिन्छ। सेल्फ-लकिङ एन्टी-रिबाउन्ड डिजाइनले बुद्धिमानी भण्डारण प्रणालीहरूको लागि स्थिर कार्य र विश्वसनीय संकेत प्रतिक्रिया सुनिश्चित गर्दछ।
6. 3-चरण द्रुत चयन गाइड
१. बोर साइज चयन: workpiece वजन र सञ्चालन गति अनुसार बोर चयन गर्नुहोस्। सुरक्षा मानक पालना गर्नुहोस्: सैद्धान्तिक रोक्न बल ≥ वास्तविक लोड × 2. 50kg भन्दा कम लोडको लागि φ25; 50-150kg लोडको लागि φ32/φ40; 150–300kg लोडको लागि φ50/φ63।
२. बफर प्रकार चयन: φ20/φ25 बोरहरूको लागि S गैर-समायोज्य बफर छनौट गर्नुहोस्; चल गति र लोड अवस्थाहरूमा अनुकूलन गर्न φ32 माथिको बोरहरूको लागि K समायोज्य बफर छनोट गर्नुहोस्।
३. कार्यात्मक कन्फिगरेसन चयन: सबै स्वचालित उत्पादन लाइनहरूको लागि F सेल्फ-लकिङ चयन गर्नुहोस्; भारी-लोड र उच्च-फ्रिक्वेन्सी परिदृश्यहरूको लागि TWH डबल-अभिनय अपनाउनुहोस्; सुरक्षा-प्राथमिकता र पावर-अफ सुरक्षा स्टेशनहरूको लागि TWM वसन्त-लोड गरिएको प्रकार छनौट गर्नुहोस्।
एक वाक्य सारांश
SOLH TWH/TWM श्रृंखला मध्यम-हेवी ड्युटी लीभर रोलर स्टपर सिलिन्डरहरूले सेल्फ-लकिङ एन्टी-रिबाउन्ड मेकानिज्म र ग्रेडेड हाइड्रोलिक बफर प्रणालीलाई 30-300kg स्वचालित उत्पादन स्टेशन र कन्भेयरको लागि स्थिर, कम प्रभाव र उच्च-सुरक्षा व्यावसायिक रोक्ने समाधानहरू प्रदान गर्दछ।
