TR श्रृंखला दोहोरो रड सिलिन्डर

SOLH TR ट्विन शाफ्ट सिलिन्डर JIS औद्योगिक मापदण्ड अनुसार निर्मित छ। यसले विस्तारित स्लाइड बियरिङ झाडीहरूसँग मिल्ने एकल-पिस्टन डुअल गाइड शाफ्ट संरचनालाई अपनाउछ, उच्च संरचनात्मक कठोरता, उत्कृष्ट टर्सन प्रतिरोध र सस्तो-प्रभावी TN ट्विन शाफ्ट सिलिन्डरहरू भन्दा उच्च बलियो एन्टी-डिफ्लेक्शन क्षमता। बोरको साइज पूर्णतया φ6 देखि ३२ मिमी सम्म हुन्छ, मानक सिंगल-रड TR, डबल थ्रु रड TRW र हल्का तौल कम्प्याक्ट TRJ भेरियन्टहरू सहित। एन्टी-रोटेशन सटीकता बोरहरू ≥16 मिमीको लागि ±0.1° र φ6/φ10 सानो बोरहरूको लागि ±0.2° पुग्छ; डुअल शाफ्टहरूले लामो स्ट्रोकहरूमा स्थिर सञ्चालनको ग्यारेन्टी गर्न स्विङिङ विचलनलाई प्रतिबन्धित गर्दछ। एक समायोज्य फ्रन्ट रबर कुशन प्याडले स्ट्रोक ट्रिमिङ, प्रभाव अवशोषण र आवाज घटाउनको लागि स्थिर रियर बफरसँग सहकार्य गर्दछ। तीन-तर्फी माउन्टिङ (माथि, तल, छेउ) र वैकल्पिक दोहोरो-साइड पोर्टिङ उपलब्ध छन्; साइड ग्रूभहरूले अतिरिक्त कोष्ठक बिना चुम्बकीय स्विचहरूको प्रत्यक्ष एसेम्बलीलाई अनुमति दिन्छ। बिल्ट-इन चुम्बकीय घण्टीहरू चिन्ह लगाइएका प्रत्यय S मानक हुन्, जबकि चुम्बकीय हस्तक्षेप संवेदनशील अवसरहरूको लागि गैर-चुम्बकीय अनुकूलित संस्करणहरू प्रस्ताव गरिन्छ। सञ्चालन दबाव दायरा 0.15 ~ 1.0 MPa कार्य तापमान संग -20 ℃ देखि 70 ℃ सम्म। मानक आरसी थ्रेडलाई विदेशी इन्जिनियरिङ परियोजनाहरूको लागि G थ्रेड वा NPT थ्रेडमा रूपान्तरण गर्न सकिन्छ। CXS जुम्ल्याहा सिलिन्डरहरूबाट छुट्याइएको: TR ले लामो-स्ट्रोक अनुप्रयोगहरूमा प्रमुख मेकानिकल कठोरता र स्थिर साइड-लोड प्रतिरोधको साथ एकल थ्रस्ट आउटपुट गर्दछ; CXS ले डबल थ्रस्ट, कम घर्षण र उच्च-फ्रिक्वेन्सी छोटो-स्ट्रोक पिक-एन्ड-प्लेसको लागि उपयुक्त उच्च-गतिको पारस्परिकताको लागि दोहोरो पिस्टनहरू समावेश गर्दछ। परिशुद्धता स्थिति, वर्कपीस थिच्ने, लामो दूरीको रोक्ने र स्थानान्तरण र मध्यम-हल्का भारहरू अन्तर्गत विश्वसनीय मार्गनिर्देशन चाहिने सामान्य स्वचालन स्टेशनहरूमा व्यापक रूपमा लागू हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

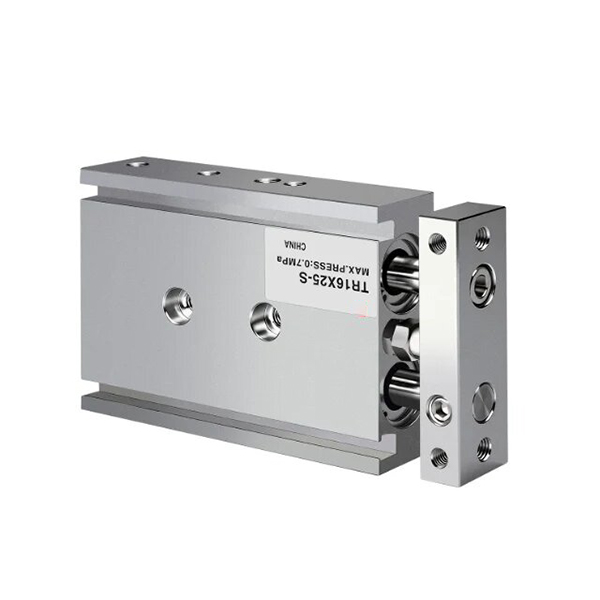

TR श्रृंखला ट्विन शाफ्ट सिलिन्डर | JIS मानक उच्च-कठोरता डबल रड सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचना

SOLH TR श्रृंखला एकल-पिस्टन डबल-रड र स्लाइड बेयरिङ गाईडिङ संरचना (गैर-डुअल-पिस्टन जुम्ल्याहा सिलिन्डर) अपनाउने JIS मानक ट्वीन शाफ्ट सिलिन्डर हो। अल्ट्रा-उच्च कठोरता, उत्कृष्ट एन्टी-टोर्सन प्रदर्शन र बलियो पार्श्व लोड प्रतिरोधको साथ चित्रित, यसले 3-साइड लचिलो माउन्टिङ र सटीक स्ट्रोक समायोजनलाई समर्थन गर्दछ। उच्च परिशुद्धता मार्गदर्शन आवश्यकताहरूको लागि ईन्जिनियर गरिएको, यो सिलिन्डर स्वचालित प्रक्रियाहरूमा व्यापक रूपमा प्रयोग गरिन्छ जस्तै सटीक स्थिति, workpiece प्रेस, सामग्री स्थानान्तरण र workpiece अवरुद्ध, मानक स्वचालन स्टेशनहरूको लागि भरपर्दो भारी-लोड मार्गनिर्देशन समाधानको रूपमा सेवा गर्दै।

1. कोर संरचनात्मक लाभहरू

• उच्च-कठोरता सिंक्रोनस डबल रड संरचना: एकल पिस्टन र दुई समानान्तर कडा पिस्टन रडहरू संग सुसज्जित, विस्तारित स्लाइड बियरिंग झाडी संग मिलाइएको। डुअल-रड सिंक्रोनस ड्राइभिङ डिजाइनले ±0.1°~±0.2° को एन्टी-रोटेशन एक्यूरेसीको साथ शून्य-विक्षेपण अपरेशन हासिल गर्छ, रड स्विङिङलाई प्रभावकारी रूपमा हटाउन र स्थिर रैखिक गति सुनिश्चित गर्दै।

• समायोज्य बफरिङ र स्ट्रोक फाइन-ट्यूनिङ: बिल्ट-इन फ्रन्ट समायोज्य रबर एन्टि-कोलिजन प्याडले सटीक स्ट्रोक फाइन-ट्युनिङ र सफ्ट बफरिङलाई समर्थन गर्दछ, अपरेटिङ प्रभाव, कम्पन र आवाज कम गर्न पछाडि निश्चित बफरसँग सहयोग गर्दै, बारम्बार पारस्परिक काम गर्ने अवस्थाहरूमा अनुकूलन गर्दै।

• लचिलो माउन्टिङ र पाइपिङ डिजाइन: तल, माथि र छेउका सतहहरूमा आरक्षित माउन्टिंग प्वालहरूले 3-दिशा लचिलो स्थापना महसुस गर्छन्। वैकल्पिक डुअल-साइड पाइपिंग लेआउटले विभिन्न उपकरण संरचनाहरूको लागि हावा सर्किट व्यवस्थालाई अनुकूलन गर्दछ। मानक साइड स्विच ग्रूभहरूले अतिरिक्त कोष्ठक बिना प्रत्यक्ष चुम्बकीय स्विच स्थापना गर्न अनुमति दिन्छ।

• मानक चुम्बकीय कन्फिगरेसन: बिल्ट-इन चुम्बकीय रिंग (S प्रत्यय) स्ट्रोक स्थिति पत्ता लगाउन उपलब्ध छ; विभिन्न कार्यात्मक मागहरू पूरा गर्न विशेष हस्तक्षेप-संवेदनशील परिदृश्यहरूको लागि गैर-चुम्बकीय संस्करण वैकल्पिक छ।

2. मुख्य भिन्नता बनाम CXS / CXSJ श्रृंखला

• TR श्रृंखला: मानक एकल-सिलिन्डर थ्रस्ट आउटपुटको साथ एकल-पिस्टन डबल-रड संरचना, उच्च समग्र कठोरता र उच्च भारी-लोड एन्टी-डिफ्लेक्शन प्रदर्शन, उच्च-कठोरता मार्गनिर्देशन र लामो-स्ट्रोक हेवी-लोड परिदृश्यहरूको लागि आदर्श।

• CXS / CXSJ श्रृंखला: डबल थ्रस्ट आउटपुटको साथ डुअल-पिस्टन डबल-रड संरचना, कम घर्षण र सहज उच्च-गति सञ्चालन, उच्च-गति पिक-एन्ड-प्लेस र उच्च-थ्रस्ट छोटो-स्ट्रोक कार्य अवस्थाहरूको लागि अधिक उपयुक्त।

कोर उप-श्रृंखला वर्गीकरण (रड प्रकार र माउन्टिंग शैली)

TR शृङ्खलाले तीनवटा कोर उप-मोडेलहरू समावेश गर्दछ, पूर्ण रूपमा मानक सार्वभौमिक, द्विपक्षीय सिंक्रोनस र अल्ट्रा-कम्प्याक्ट स्थापना परिदृश्यहरू विविध स्वचालन लेआउट मागहरूसँग मेल खान्छ।

उप-श्रृङ्खला	रड प्रकार	कोड	मुख्य सुविधाहरू	आवेदन परिदृश्यहरू
TR	एकल आउटपुट रड (मानक)	TR	एकल-अन्त रड विस्तार, मानक JIS कठोरता, विश्वव्यापी मार्गदर्शक प्रदर्शन	सामान्य परिशुद्धता स्थिति, workpiece दबाइ, परम्परागत सामग्री स्थानान्तरण स्टेशनहरू
TRW	रड मार्फत डबल	TRW	दोहोरो-अन्त रड प्रवेश, द्विपक्षीय workpiece माउन्टिंग, सममित द्विदिश गति	थ्रू-टाइप वर्कपीस लिफ्टिंग, डुअल साइड सेन्टरिंग पोजिशनिंग, द्विदिशात्मक सिंक्रोनस अपरेशन
TRJ	कम्प्याक्ट बडी (एकल रड)	TRJ	छोटो र हल्का शरीर, अनुकूलित अल्ट्रा-कम्प्याक्ट संरचना, हल्का डिजाइन	अल्ट्रा-साँघुरो स्थापना ठाउँ, हल्का स्वचालित उपकरण, घने सिलिन्डर व्यवस्था परिदृश्यहरू

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

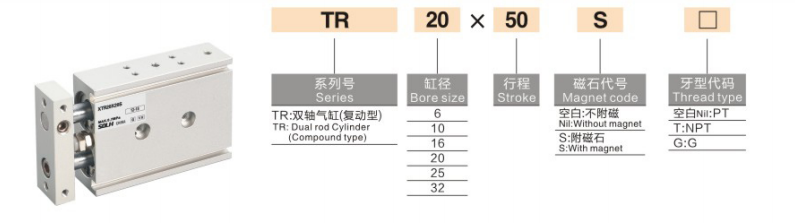

मोडेल उदाहरण: TR20×50S

1. नामकरण कोड परिभाषा

१. श्रृंखला कोड: TR (मानक एकल रड) / TRW (डबल मार्फत रड) / TRJ (कम्प्याक्ट प्रकार)

२. बोर साइज: 6 / 10 / 16 / 20 / 25 / 32 मिमी (पूर्ण मानक JIS बोर दायरा)

३. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (अधिकतम स्ट्रोक: 200mm)

४। चुम्बकीय रिंग कन्फिगरेसन: S = निर्मित चुम्बकीय रिंग (चुम्बकीय स्विच माउन्ट गर्न योग्य, पूर्वनिर्धारित मानक); कुनै S = गैर-चुम्बकीय प्रकार (विशेष अनुकूलित, विरलै प्रयोग गरिएको)

५. पोर्ट थ्रेड प्रकार: पूर्वनिर्धारित PT (Rc) थ्रेड; वैकल्पिक G थ्रेड (प्रत्यय G) / NPT थ्रेड (प्रत्यय T)

६। चुम्बकीय स्विच: वैकल्पिक D-M9B, D-A93, CS1-J, CS1-G र अन्य सार्वभौमिक मोडेलहरू, कोष्ठक बिना साइड रिजर्भ ग्रूभहरूमा सीधा स्थापित

सामान्य मानक प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, सुख्खा हावा)

• सञ्चालन मोड: डबल-अभिनय एकल-पिस्टन ड्राइभिङ

• कार्य दबाव दायरा: ०.१५~१.०एमपीए (φ६ बोर: ०.२~१.०एमपीए)

• प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -20 ℃ ~ 70 ℃ (बरफ रहित परिचालन वातावरण)

• सञ्चालन गति: 30~500mm/s

• एन्टी-रोटेशन सटीकता: ±0.1° (बोर ≥16mm, उच्च परिशुद्धता); ±0.2° (φ6/φ10 सानो बोर)

• बफर मोड: अगाडि समायोज्य रबर विरोधी टक्कर प्याड + पछाडि निश्चित रबर बफर (कुनै एयर बफर विकल्प छैन)

• पाइपिंग पोर्ट साइज

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• माउन्टिङ र पाइपिङ: 3-साइड माउन्टिङ (तल / माथि / छेउ), वैकल्पिक डुअल-साइड पाइपिंग लेआउट लचिलो लेआउट अनुकूलनको लागि

सैद्धान्तिक जोर र तनाव डाटा (@0.5MPa, एकाइ: N)

मानक एकल-सिलिन्डर थ्रस्ट आउटपुटको साथ एकल-पिस्टन संरचना, भारी मार्गदर्शक परिदृश्यहरूको लागि स्थिर र भरपर्दो

बोर साइज (मिमी)	जोर (N)	तनाव (N)
6	14	13
10	39	37
16	101	98
20	157	153
25	245	240
32	402	396

द्रुत चयन गाइड

१. जोर र कठोरता माग: डबल थ्रस्ट आउटपुट र उच्च-गति पिक-एन्ड-प्लेस कार्यहरूको लागि CXS/CXSJ छनौट गर्नुहोस्; उच्च-कठोरता मार्गनिर्देशन, भारी-भार प्रतिरोध र लामो-स्ट्रोक स्थिर सञ्चालनको लागि TR श्रृंखला चयन गर्नुहोस्।

२. स्थापना स्पेस अनुकूलन: अल्ट्रा-कम्प्याक्ट साँघुरो ठाउँको लागि CXSJ, परम्परागत कम्प्याक्ट स्पेसको लागि CXS, र मानक स्पेस र लामो-स्ट्रोक हेभी-लोड परिदृश्यहरूको लागि TR लाई प्राथमिकता दिनुहोस्।

३. रड प्रकार चयन: एकल-दिशा रैखिक गतिको लागि मानक TR एकल-अन्त रड अपनाउनुहोस्; द्विपक्षीय माउन्टिंग र द्विदिशात्मक सिंक्रोनस कार्यको लागि रड मार्फत TRW डबल छनौट गर्नुहोस्।

४। स्थिति पत्ता लगाउने कन्फिगरेसन: यदि स्ट्रोक स्थिति पत्ता लगाउन आवश्यक छ भने निर्मित चुम्बकीय रिंग (TRxx×xxS) सँग S प्रत्यय चयन गर्नुहोस्।

एक वाक्य सारांश

SOLH TR श्रृंखला JIS मानक जुम्ल्याहा शाफ्ट सिलिन्डरले उच्च कठोरता, सटीक एन्टी-रोटेशन प्रदर्शन र बलियो पार्श्व लोड प्रतिरोध प्रदान गर्दछ, विभिन्न रड प्रकारहरू र कम्प्याक्ट संस्करणहरू उपलब्ध छन्, उच्च सटीक मार्गनिर्देशन, लामो-स्ट्रोक र भारी-लोड स्वचालित स्थिति र स्थानान्तरण स्टेशनहरूको लागि रुचाइएको समाधान हो।
