TN श्रृंखला दोहोरो रड सिलिन्डर

SOLH TN लागत-प्रभावी जुम्ल्याहा शाफ्ट सिलिन्डरले कम्प्याक्ट लेआउट र उत्कृष्ट लागत प्रदर्शनको लागि स्लाइड असर मार्गदर्शनको साथ एकल-पिस्टन डुअल गाईड शाफ्ट संरचना अपनाउछ। यो फ्याक्ट्रीमा निर्मित चुम्बकीय घण्टीहरू र स्ट्रोक फाइन ट्युनिङको लागि समायोज्य फ्रन्ट रबर बफरसँग सुसज्जित छ, ± ०.२° को एन्टी-रोटेशन सटीकता प्रदान गर्दछ। सिङ्क्रोनाइज्ड डुअल शाफ्टले थोरै पार्श्व विलक्षण भारहरू सहन टोर्शन र स्विङलाई रोक्छ। तीन-दिशा माउन्टिङ (माथि, तल, छेउ) उपलब्ध छ, र साइड ग्रूभहरूले अतिरिक्त कोष्ठक बिना चुम्बकीय स्विचहरूको प्रत्यक्ष स्थापनालाई समर्थन गर्दछ। दुई प्रकारको आपूर्ति गरिन्छ: मानक एकल-एन्ड रड TN र रड TNW मार्फत डबल, TNW ले द्विदिशात्मक सिंक्रोनस केन्द्रित गतिको लागि दुवै रड छेउमा फिक्स्चर एसेम्बली अनुमति दिन्छ। TR शृङ्खलासँग तुलना गर्दा, TN ले φ6 बोर विकल्प बिना साना आयामहरू र कम लागतहरू समावेश गर्दछ; CXS/CXSJ डुअल-पिस्टन जुम्ल्याहा सिलिन्डरको तुलनामा, TN स्पष्ट लागत फाइदाहरू सहित एकल थ्रस्ट आउटपुट गर्दछ तर कम सटीक र लोड क्षमता। यसको कार्य दबाव दायरा 0.15 देखि 1.0 MPa र परिवेश तापमान अनुकूलनता कभर −20 ℃ ~ 70 ℃। यो व्यापक रूपमा हल्का लोड स्थिति, साधारण प्रेस, workpiece रोक्न र मध्यम सटीक आवश्यकताहरु र लागत नियन्त्रण मागहरु संग सामान्य स्वचालन स्टेशनहरु को लागी छोटो दूरी स्थानान्तरण को लागी प्रयोग गरिन्छ। S-प्रकारको चुम्बकीय औंठी सम्पूर्ण श्रृंखलाको लागि मानक हो र हटाउन सकिँदैन; पूर्वनिर्धारित आरसी थ्रेडलाई विदेशी परियोजनाहरूको लागि G थ्रेड वा NPT थ्रेडमा अनुकूलित गर्न सकिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

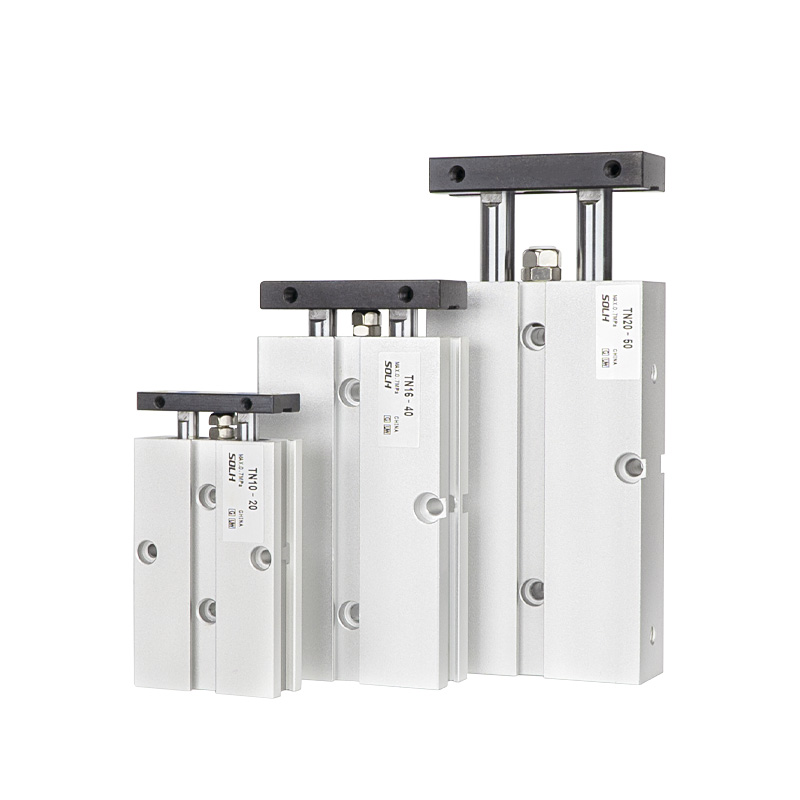

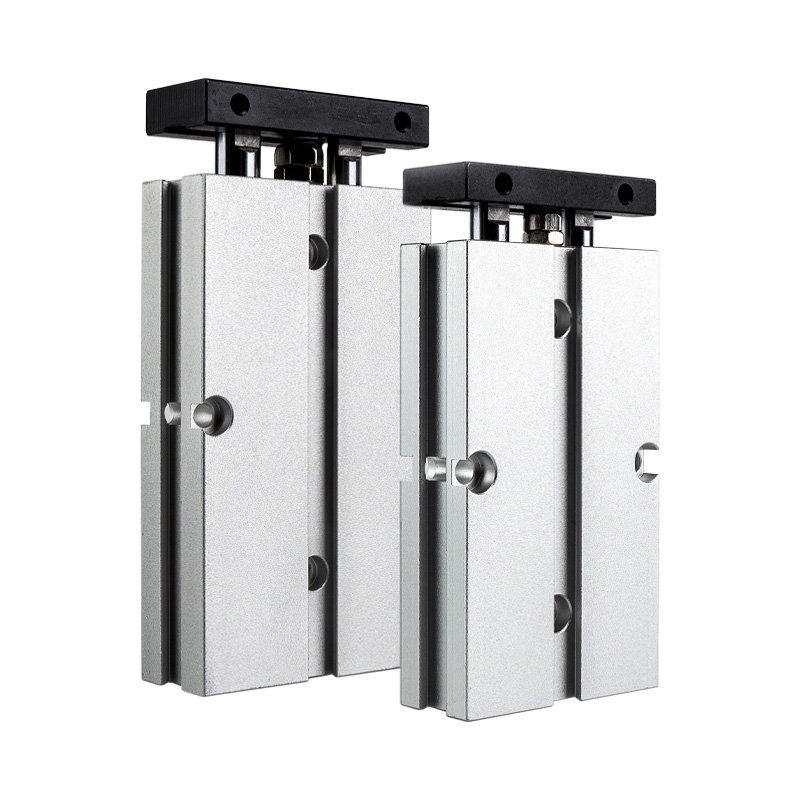

TN श्रृंखला ट्विन शाफ्ट सिलिन्डर | कम्प्याक्ट कम लागत डबल रड वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचना

SOLH TN शृङ्खला एकल-पिस्टन डबल-रड संरचना र स्लाइड असर मार्गदर्शनको विशेषता रहेको एक लागत-प्रभावी कम्प्याक्ट ट्विन शाफ्ट सिलिन्डर हो। अन्तरिक्ष बचत स्थापना र बहुमुखी माउन्टिङको लागि डिजाइन गरिएको, यो मानक निर्मित चुम्बकीय घण्टी र समायोज्य स्ट्रोक बफरको साथ आउँछ। ± ०.२° एन्टी-रोटेशन सटीकता र उत्कृष्ट एन्टी-डिफ्लेक्शन प्रदर्शनको साथ, TN सिलिन्डर लाइट-लोड स्वचालन परिदृश्यहरूमा व्यापक रूपमा लागू गरिएको छ जसमा सटीक स्थिति, वर्कपीस प्रेसिंग, सामग्री ब्लकिङ र रैखिक स्थानान्तरण, उत्कृष्ट विश्वव्यापीता र मानक स्वचालित स्टेशनहरूको लागि लागत लाभहरू प्रदान गर्दछ।

1. कोर संरचनात्मक लाभहरू

• स्थिर ट्विन रड सिंक्रोनस अपरेशन: विस्तारित स्लाइडिङ बुशिङको साथ एकल-पिस्टन र डबल समानान्तर हार्ड क्रोम रड कन्फिगरेसन अपनाउछ। डुअल-रड सिंक्रोनस संरचनाले प्रभावकारी रूपमा टोर्सन र स्विङिङको प्रतिरोध गर्छ, प्रकाश-लोड गाईडिङ कार्यहरूको लागि ±0.2° रोटेशन सहिष्णुताको साथ भरपर्दो एन्टी-डिफ्लेक्शन प्रदर्शन प्राप्त गर्दछ।

• समायोज्य बफर र स्ट्रोक फाइन-ट्यूनिंग: सटीक स्ट्रोक फाइन-ट्युनिङ र नरम बफरिङको लागि अगाडि समायोज्य रबर विरोधी टक्कर प्याड संग सुसज्जित; स्थिर पारस्परिक गति सुनिश्चित गर्दै परिचालन प्रभाव र आवाज कम गर्न निश्चित रियर बफरसँग मेल खान्छ।

• स्पेस-सेभिङ 3-साइड माउन्टिङ: इम्बेडेड बडी डिजाइनले तल, माथि र छेउ दिशाबाट लचिलो स्थापनालाई समर्थन गर्दछ। आरक्षित साइड ग्रूभहरूले अतिरिक्त कोष्ठक बिना प्रत्यक्ष चुम्बकीय स्विच माउन्ट गर्न अनुमति दिन्छ, उपकरण ठाउँको अधिकतम उपयोग।

• मानक चुम्बकीय कन्फिगरेसन: बिल्ट-इन चुम्बकीय घण्टी (S प्रत्यय) सबै TN श्रृंखला मोडेलहरूको लागि कुनै गैर-चुम्बकीय संस्करण उपलब्ध नभएको मानकको रूपमा सुसज्जित छ, विश्वव्यापी स्वचालित अनुप्रयोगहरूको लागि सुविधाजनक स्ट्रोक स्थिति पत्ता लगाउन सक्षम पार्दै।

२. कोर उत्पादन भिन्नता (कुञ्जी चयन सन्दर्भ)

• TN vs TR श्रृंखला: TN ले अधिक कम्प्याक्ट साइज, कम लागत र कुनै φ6 बोर विकल्पको साथ इन्टरप्राइज मानक अपनाउछ; TR ले JIS औद्योगिक मानकलाई उच्च कठोरता, भारी-भार प्रतिरोध र φ6 सहित पूर्ण बोर आकारहरू पालना गर्दछ।

• TN बनाम CXS / CXSJ श्रृंखला: TN ले मानक एकल थ्रस्ट आउटपुट, अधिक किफायती र ठाउँ बचतको साथ एकल-पिस्टन संरचना सुविधा दिन्छ; CXS र CXSJ ले डबल थ्रस्ट आउटपुट र उच्च गतिको प्रदर्शनको साथ डुअल-पिस्टन डिजाइन अपनाउँछ, भारी-भार र उच्च-परिशुद्धता परिदृश्यहरूको लागि उपयुक्त।

कोर उप-श्रृंखला वर्गीकरण (रड प्रकार)

TN शृङ्खलाले एकल-अन्तको सञ्चालन र विविध लाइट-लोड स्वचालन स्टेशनहरूको लागि द्विपक्षीय मार्फत-प्रकार गति मागहरू पूरा गर्न दुई मुख्यधारा रड प्रकारहरू समेट्छ।

उप-श्रृङ्खला	रड प्रकार	कोड	मुख्य सुविधाहरू	आवेदन परिदृश्यहरू
TN	एकल आउटपुट रड (मानक)	TN	एकल-अन्त रड विस्तार, अल्ट्रा-कम्प्याक्ट र विश्वव्यापी संरचना	सामान्य स्थिति, workpiece दबाइ, प्रकाश लोड सामग्री स्थानान्तरण, workpiece अवरुद्ध
TNW	रड मार्फत डबल	TNW	दोहोरो-अन्त रड आउटपुट, द्विपक्षीय workpiece माउन्टिंग उपलब्ध, सममित गति	थ्रू-टाइप लिफ्टिङ, द्विदिश केन्द्रित स्थिति, दोहोरो-साइड सिंक्रोनस गति स्टेशनहरू

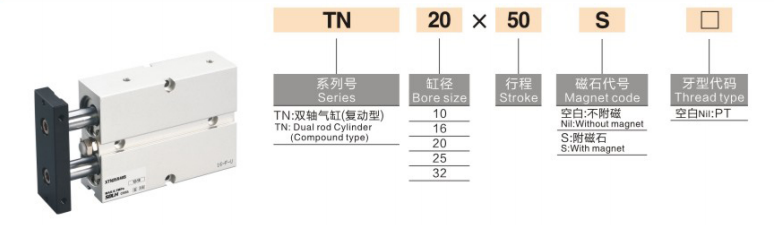

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरण: TN20×50S

1. नामकरण कोड परिभाषा

१. श्रृंखला कोड: TN (एकल-अन्त रड) / TNW (डबल थ्रु रड)

२. बोर साइज: 10 / 16 / 20 / 25 / 32mm (φ6 बोर उपलब्ध छैन, TR श्रृंखला भन्दा फरक)

३. मानक स्ट्रोक: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (अधिकतम स्ट्रोक: 200mm)

४। चुम्बकीय रिंग कन्फिगरेसन: S (मानक निर्मित चुम्बकीय रिंग, अनिवार्य कन्फिगरेसन, गैर-चुम्बकीय संस्करण छैन)

५. थ्रेड प्रकार: पूर्वनिर्धारित PT (Rc) थ्रेड; वैकल्पिक G थ्रेड (प्रत्यय G) / NPT थ्रेड (प्रत्यय T)

६। चुम्बकीय स्विच: वैकल्पिक CS1-J, CS1-G, D-M9B र अन्य मोडेलहरू, सिधै साइड आरक्षित खाँचहरूमा स्थापित

सामान्य मानक प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, सुख्खा हावा)

• सञ्चालन मोड: डबल-अभिनय एकल-पिस्टन ड्राइभिङ

• कार्य दबाव दायरा: ०.१५~१.०एमपीए

• प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -20℃~70℃ (बरफ रहित वातावरण)

• सञ्चालन गति: 30~500mm/s

• एन्टी-रोटेशन सटीकता: ±0.2° (स्थिर लाइट-लोड गाइडिङ प्रेसिजन)

• बफर मोड: अगाडि समायोज्य रबर विरोधी टक्कर प्याड + पछाडि निश्चित रबर बफर (कुनै एयर बफर विकल्प छैन)

• पाइपिंग पोर्ट साइज

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• माउन्ट गर्ने विधि: इम्बेडेड बडी स्थापना + ३-पक्षीय माउन्टिङ (तल / माथि / छेउ), अल्ट्रा-स्पेस बचत डिजाइन

सैद्धान्तिक जोर र तनाव डाटा (@0.5MPa, एकाइ: N)

मानक एकल थ्रस्ट आउटपुटको साथ एकल-पिस्टन संरचना, परम्परागत प्रकाश-लोड परिदृश्यहरूको लागि लागत-प्रभावी

बोर साइज (मिमी)	जोर (N)	तनाव (N)
10	39	37
16	101	98
20	157	153
25	245	240
32	402	396

द्रुत चयन गाइड

१. बजेट र अन्तरिक्ष चयन: अल्ट्रा-कम्प्याक्ट स्पेस र कम लागतको लाइट-लोड मागहरूको लागि TN श्रृंखला छनौट गर्नुहोस्; JIS मानक, भारी-लोड सञ्चालन र φ6 बोर आवश्यकताहरूको लागि TR श्रृंखला चयन गर्नुहोस्।

२. थ्रस्ट र प्रदर्शन चयन: डबल थ्रस्ट आउटपुट र उच्च-गति पिक-एन्ड-प्लेस परिदृश्यहरूको लागि CXS/CXSJ डुअल-पिस्टन सिलिन्डरहरू अपनाउनुहोस्; TN/TR एकल-पिस्टन सिलिन्डरहरू चयन गर्नुहोस् यदि मानक एकल थ्रस्टले काम गर्ने मागहरू पूरा गर्दछ।

३. रड प्रकार चयन: परम्परागत एकल-दिशा सञ्चालनको लागि मानक TN एकल-अन्त रड छनौट गर्नुहोस्; द्विपक्षीय माउन्टिङ र द्विदिशात्मक सिंक्रोनस गतिको लागि रड मार्फत TNW डबल चयन गर्नुहोस्।

४। चुम्बकीय कन्फिगरेसन नोट: सबै TN श्रृंखला सिलिन्डरहरू मानक (अनिवार्य कन्फिगरेसन) को रूपमा S चुम्बकीय रिंग संग सुसज्जित छन्, कुनै अतिरिक्त चयन आवश्यक छैन।

एक वाक्य सारांश

SOLH TN श्रृंखलाको ट्वीन शाफ्ट सिलिन्डरले कम्प्याक्ट स्पेस-सेभिङ डिजाइन, कम लागत, 3-तर्फी लचिलो माउन्टिङ र मानक चुम्बकीय कन्फिगरेसन, लाइट-लोड स्थिति, थिच्ने, ब्लक गर्ने र सामान्य स्वचालन उपकरणहरूमा स्थानान्तरणको लागि सबैभन्दा बहुमुखी र लागत-प्रभावी वायवीय समाधानको रूपमा सुविधा दिन्छ।
