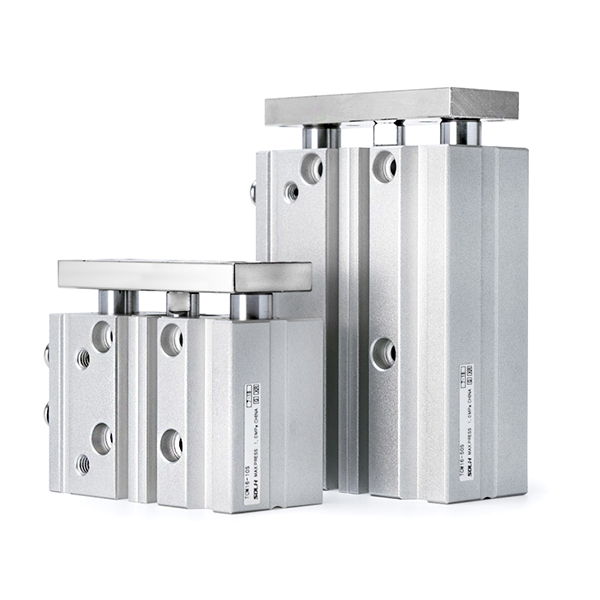

TC श्रृंखला त्रिअक्षीय गाइड रड सिलिन्डर | TCL/TCM उच्च कठोरता एन्टी-टोर्सन वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

     SOLH TC श्रृंखला एक एकीकृत दोहोरो गाइड रड + केन्द्रीय पिस्टन रड संरचना अपनाउने उच्च प्रदर्शन त्रिअक्षीय गाइड रड सिलिन्डर हो। अति-उच्च कठोरता, उत्कृष्ट एन्टी-टोर्सन क्षमता, बलियो पार्श्व लोड प्रतिरोध र सटीक स्थिति सटीकताको साथ चित्रित, यो श्रृंखलाले दुई कोर मोडेलहरू सहित φ6mm देखि φ100mm सम्मको पूर्ण बोर दायरा समेट्छ: TCL प्रेसिजन बल बेयरिङ प्रकार र TCM हेभी-ड्युटी स्लाइड। यो व्यापक रूपमा कम्प्याक्ट पुशिङ, लिफ्टिङ, स्टपिङ र सटीक अनुवाद स्टेशनहरूको लागि प्रयोग गरिन्छ, मानक स्वचालन परिदृश्यहरूमा SMC MGP श्रृंखलाको लागि उत्तम ड्रप-इन प्रतिस्थापनको रूपमा सेवा गर्दै।

मुख्य संरचनात्मक लाभहरू

• अल्ट्रा-उच्च कठोरता त्रिअक्षीय संरचना: दुईवटा उच्च-शक्तिको असरदार स्टिल गाइड रड र एउटा केन्द्रीय पिस्टन रडले सुसज्जित, एकीकृत त्रिअक्षीय संरचनाले साधारण सिलिन्डरहरूको दोब्बरभन्दा बढी टर्सन प्रतिरोध र पार्श्व लोड क्षमता प्रदान गर्दछ। यसले प्रभावकारी रूपमा झुकाउन र अफसेट गर्नबाट रोक्छ, सनकी लोड र ट्रान्सभर्स प्रभाव काम गर्ने अवस्थाहरूमा उत्कृष्ट स्थिरताको साथ अनुकूलन गर्दछ।

• पूर्ण परिदृश्यहरूको लागि दोहोरो असर कन्फिगरेसनहरू

￮ TCL (बल बेयरिङ): अल्ट्रा-कम घर्षण, अल्ट्रा-स्मूद स्ट्रोक र स्थिर उच्च-फ्रिक्वेन्सी सञ्चालन, सटीक ज्याकिङ, उच्च-गति साइकल चलाउने र कम-घर्षण गति आवश्यकताहरूको लागि आदर्श।

￮ TCM (स्लाइड असर): ब्रास मिश्र धातु स्लाइडिङ बुशिंग अपनाउने, यसले उत्कृष्ट पहिरन प्रतिरोध, प्रभाव प्रतिरोध र पार्श्व लोड सहिष्णुता, भारी-भार, धुलो र ब्रेकिङ कार्य अवस्थाहरूको लागि पूर्ण रूपमा उपयुक्त छ।

• एकीकृत पातलो र कम्पैक्ट डिजाइन: ड्राइभिङ एकाइ र गाईडिङ एकाइ समग्र स्थापना स्थान न्यूनीकरण गर्न अत्यधिक एकीकृत छन्। माथि र छेउका सतहहरूमा दोहोरो हावा इनलेटहरूले लचिलो पाइपिंग लेआउटलाई समर्थन गर्दछ, विभिन्न अन-साइट पाइपलाइन दिशाहरू र कम्प्याक्ट उपकरण संरचनाहरूमा अनुकूलन गर्दै।

• उच्च परिशुद्धता दोहोरिने स्थिति: सटीक स्थिति निर्धारण प्वालहरू अति उच्च दोहोरिने स्थिति सटीकता सुनिश्चित गर्न आधार, पछाडिको अन्तिम अनुहार र फिक्सिङ प्लेटमा आरक्षित छन्। चार-साइड चुम्बकीय स्विच ग्रूभहरूले बहु-दिशात्मक स्विच स्थापनालाई समर्थन गर्दछ, लचिलो र व्यापक स्ट्रोक स्थिति पत्ता लगाउने।

• मानक प्रिमियम कन्फिगरेसन: बिल्ट-इन चुम्बकीय रिंग (मानक S चुम्बक), डुअल-एन्ड रबर बफरहरू र तेल-रहित मर्मत-मुक्त डिजाइन, सफा कार्यशाला सञ्चालन मापदण्डहरू अनुरूप। 5mm देखि 500mm सम्मको मानक स्ट्रोकको साथ डबल-अभिनय डिजाइनले लगभग सबै परम्परागत स्वचालन ड्राइभिङ स्ट्रोकहरू समेट्छ।

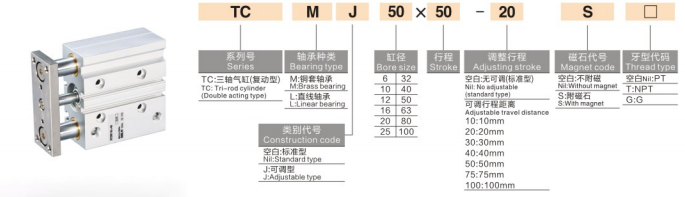

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरणहरू: TCM20-50S | TCL16-30J-20S- टी

मानक अर्डर सन्दर्भ उदाहरणहरू

• TCM25-75S: 25mm बोर, 75mm स्ट्रोक, निर्मित चुम्बक संग स्लाइड असर प्रकार

• TCL20-50J-20S: 20mm बोर, 50mm मानक स्ट्रोक, 20mm समायोज्य स्ट्रोक, चुम्बकको साथ बल असर सटीक प्रकार

• TCM32-100S-T: 32mm बोर, 100mm स्ट्रोक, उच्च-तापमान प्रतिरोधको साथ स्लाइड असर प्रकार

मानक कोर प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन प्यारामिटरहरू

• सञ्चालन मोड: दोहोरो-अभिनय पारस्परिक गति

• कार्य दबाव दायरा: ०.१ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -20℃~70℃ (बरफ मुक्त परम्परागत वातावरण); -20℃~120℃ (-T उच्च-तापमान संस्करण)

• पिस्टन सञ्चालन गति: 50~500mm/s (φ6~63 सानो र मध्यम बोर); 50~400mm/s (φ80/100 ठूलो बोर)

• बफर मोड: मानक दोहोरो-अन्त रबर बफर; उच्च-प्रभाव परिदृश्यहरूको लागि वैकल्पिक एयर कुशन बफर

• स्नेहन मोड: तेल-रहित मर्मत-मुक्त सञ्चालन, सफा औद्योगिक वातावरणको लागि उपयुक्त

2. सैद्धान्तिक थ्रस्ट डाटा (@0.5MPa, एकाइ: N)

3. उत्पादन वजन डाटा (50mm स्ट्रोक, एकाइ: kg)

TCL बनाम TCM कोर चयन तुलना

माउन्टिंग विधिहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. लचिलो बहु-माउन्ट डिजाइन

• प्रत्यक्ष शरीर माउन्टिंग: तल, छेउ र छेउको अनुहारहरूमा कुनै अतिरिक्त कोष्ठकहरू आवश्यक पर्दैन, छिटो मिलाउन र साइटमा स्थापनाको लागि छुट्याउन सक्षम पार्दै प्रत्यक्ष फिक्सिङको लागि आरक्षित पेंच प्वालहरू।

• वैकल्पिक सहायक सहायक उपकरण: Flange (F) र खुट्टा कोष्ठक (L) माउन्टिंग सामानहरू उपलब्ध छन्, लचिलो तेर्सो र ठाडो लेआउटलाई विभिन्न उपकरण संरचनात्मक डिजाइनहरूमा अनुकूलन गर्न समर्थन गर्दछ।

2. कोर औद्योगिक अनुप्रयोगहरू

• कन्वेयर लाइन स्वचालन: workpiece रोक्न, सामग्री लिफ्टिङ र प्यालेट स्थिति; बलियो प्रभाव प्रतिरोध र विरोधी अफसेट प्रदर्शन स्थिर सन्देश र सीमित सञ्चालन सुनिश्चित गर्दछ।

• 3C इलेक्ट्रोनिक प्रेसिजन प्रोसेसिंग: PCB ह्यान्डलिंग, टर्मिनल क्रिमिङ स्थिति र हल्का workpiece अनुवाद; उच्च विरोधी रोटेशन सटीकता शून्य-विक्षेपण परिशुद्धता विधानसभा र प्रशोधन ग्यारेन्टी गर्दछ।

• प्याकेजिङ मेसिनरी: मटेरियल बाफल ड्राइभिङ, साइलो गेट स्विचिङ र छोटो दूरीको सामग्री पुशिङ; कम्प्याक्ट शरीर पूर्ण रूपमा उच्च एकीकृत प्याकेजिङ्ग उपकरण लेआउटमा अनुकूलन गर्दछ।

• सामान्य औद्योगिक स्वचालन: जिग लिफ्टिङ, पार्ट इजेक्शन र सनकी लोड ड्राइभिङ; परम्परागत स्प्लिट सिलिन्डर + गाइड रड संयोजनहरू प्रतिस्थापन गर्न सिलिन्डर र गाईड प्रकार्यहरू एकीकृत गर्दछ, उपकरणको संरचनालाई सरल बनाउन र लागत घटाउन।

TC श्रृंखला बनाम SMC MGP श्रृंखला प्रतिस्थापन तुलना

तीन-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक काम भार अनुसार आवश्यक जोर गणना; सैद्धान्तिक थ्रस्ट ≥ वास्तविक लोड × 1.5, ओभरलोड सञ्चालनबाट बच्न 50% सुरक्षा मार्जिन आरक्षित गरी बोर साइज चयन गर्नुहोस्।

२. असर प्रकार चयन: सटीक स्थिति र उच्च आवृत्ति चिकनी साइकल चलाउने परिदृश्यहरूको लागि TCL बल बेयरिङ छनौट गर्नुहोस्; भारी-लोड, धुलो र उच्च-प्रभाव काम गर्ने अवस्थाहरूको लागि TCM स्लाइड असर छनोट गर्नुहोस्।

३. कार्यात्मक कन्फिगरेसन चयन

￮ स्ट्रोक ठीक समायोजन माग: J-प्रकार समायोज्य स्ट्रोक चयन गर्नुहोस् (0 ~ 50mm समायोज्य दायरा)

￮ स्थिति पत्ता लगाउने माग: S चुम्बक कन्फिगरेसन + बहु-दिशात्मक चुम्बकीय स्विचहरू चयन गर्नुहोस् (चार-साइड स्थापना योग्य)

￮ उच्च-तापमान काम गर्ने वातावरण: चयन गर्नुहोस् -T उच्च-तापमान प्रतिरोधी विकल्प (-20℃~120℃)

एक वाक्य सारांश

      SOLH TC श्रृंखला त्रिअक्षीय गाइड रड सिलिन्डरले उच्च कठोरता, सुपर पार्श्व लोड प्रतिरोध र उच्च परिशुद्धता विरोधी रोटेशन प्रदर्शन, दोहोरो असर विकल्पहरू र समायोज्य स्ट्रोक र उच्च-तापमान वैकल्पिक प्रकार्यहरूको साथ एकीकृत गर्दछ, SMC MGP सिरिजको लागि सबैभन्दा लागत-प्रभावी प्रत्यक्ष प्रतिस्थापनको रूपमा सेवा गर्दै, पूर्ण-scenedril पोजिशनिङ स्टपिङ र एसएमसी एमजीपी श्रृंखलाको लागि।
