si श्रृंखला मानक सिलिन्डर

SOLH SI श्रृंखला टाई-रड-रहित प्रोफाइल वायवीय सिलिन्डरहरूले ISO 15552 (पहिले ISO 6431) र VDMA 24562 अन्तर्राष्ट्रिय मापदण्डहरूको कडाईका साथ पालना गर्दछ, फेस्टो DNC, SE र DSBA श्रृंखला सिलिन्डरहरू लागत-प्रभावी मध्य-स्तरीय विकल्पको रूपमा पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। खुला टाई रडहरू बिना एकीकृत तारा आकारको स्क्वायर एल्युमिनियम मिश्र धातु प्रोफाइलको साथ निर्माण गरिएको, सिलिन्डर बडीले उच्च संरचनात्मक कठोरता, उत्कृष्ट एन्टि-टर्सन र एन्टी-डिफ्लेक्शन प्रदर्शनको साथमा सफा, जंग-प्रतिरोधी बाह्य आदर्श स्वचालित लाइनहरूमा सफा छेउ-छेउ व्यवस्थाको लागि प्रदान गर्दछ। दुबै छेउमा निर्मित समर्पित सेन्सर ग्रुभहरूले अतिरिक्त माउन्टिङ कोष्ठकहरू बिना AirTAC CMSE, DMSE र CS1 चुम्बकीय स्विचहरूको प्रत्यक्ष स्थापनालाई समर्थन गर्दछ। PPV लोचदार बम्परहरूसँग जोडिएको मानक डुअल-साइड म्यानुअल रूपमा समायोज्य एयर कुसनहरूसँग सुसज्जित, यसले प्रभावकारी रूपमा जडत्वीय प्रभावलाई कुशन गर्दछ र उच्च-गति हेवी-ड्युटी पारस्परिकताको समयमा शोरलाई दमन गर्छ। प्रिमियम डुअल Y-प्रकार क्षतिपूर्ति सील प्रणालीले 0.1 MPa को अल्ट्रा-कम सुरूवात दबाव र स्थिर दीर्घकालीन तेल-मुक्त सञ्चालन सुनिश्चित गर्दछ। यसको कडा क्रोम प्लेटेड 45# स्टिल पिस्टन रडले उत्कृष्ट पहिरन र खिया प्रतिरोधको गर्व गर्दछ। अनुकूलित भेरियन्टहरूको पूर्ण लाइनअपले विभिन्न औद्योगिक आवश्यकताहरू पूरा गर्न SID डबल सिंक्रोनस रड, SIJ स्ट्रोक-समायोज्य मोडेल, SIL स्थिति-लकिङ संस्करण, SIF भल्भ-सिलिन्डर इन्टिग्रेटेड एक्चुएटर र SIQ एन्टी-टोर्सन स्क्वायर पिस्टन रड प्रकार समावेश गर्दछ। सम्पूर्ण शृङ्खला पूर्वनिर्धारित रूपमा रियल-टाइम पिस्टन स्थिति प्रतिक्रिया र PLC लिङ्केज नियन्त्रणको लागि निर्मित चुम्बकीय रिंगसँग पूर्व-फिट गरिएको छ। युरोपेली मानक निर्यात मेसिनरी, स्वचालित असेंबली, प्याकेजिङ्ग, सामग्री ह्यान्डलिङ र मेसिन टूल सहायक ड्राइभमा व्यापक रूपमा अपनाइयो, यसले पारम्परिक टाई-रड SC सिलिन्डरहरू र उच्च मूल्यको आयातित DNC सिलिन्डरहरू प्रतिस्थापन गर्न विश्वसनीय प्रदर्शन र प्रतिस्पर्धी मूल्य निर्धारणलाई सन्तुलनमा राख्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

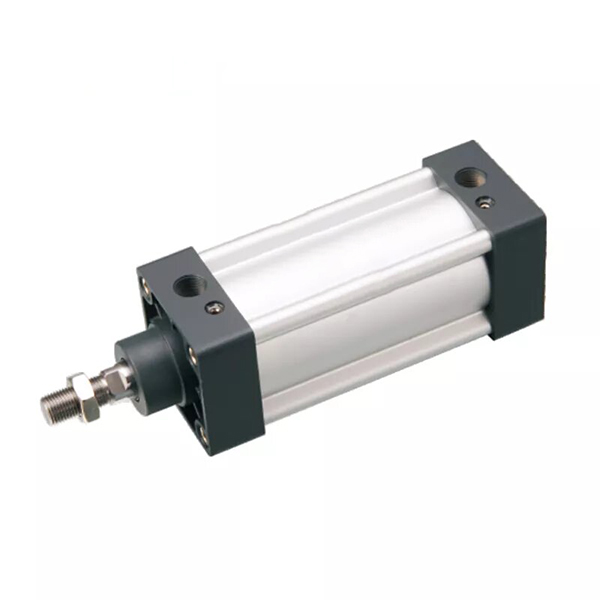

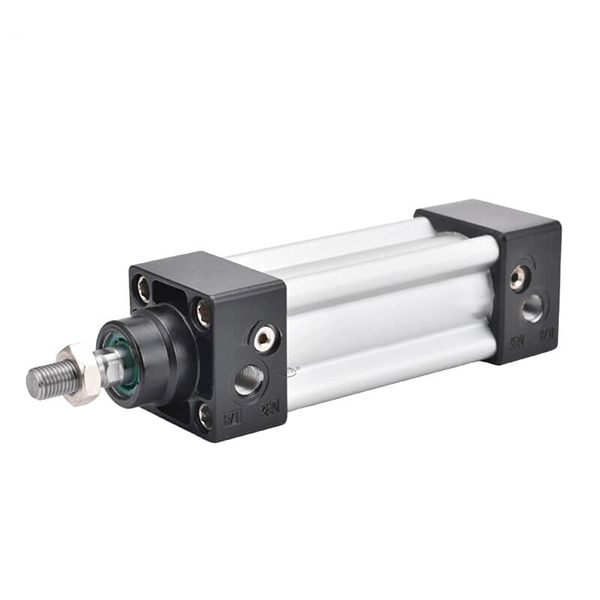

SI श्रृंखला टाई-रड फ्री प्रोफाइल मानक सिलिन्डर | ISO 15552 वायमेटिक सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH SI श्रृंखला एक उच्च परिशुद्धता डबल-अभिनय मानक सिलिन्डर हो जुन पूर्ण रूपमा अनुरूप छ।ISO 15552 (पूर्व ISO 6431 / VDMA 24562) अन्तर्राष्ट्रिय मापदण्ड, Festo DNC श्रृंखला विरुद्ध बेन्चमार्क। टाई-रड-रहित तारा-आकारको एल्युमिनियम प्रोफाइल सिलिन्डर ट्यूब अपनाउने, यसमा कुनै खुला टाई रडहरू, निर्मित चुम्बकीय स्विच ग्रूभहरू, डुअल-साइड समायोज्य एयर बफर र पूर्ण ISO सहायक अनुकूलताहरू छन्। उच्च कठोरता, एन्टी-टोर्सन प्रदर्शन, लामो सेवा जीवन र सफा उपस्थितिको साथ, यसले परम्परागत टाई-रड एससी सिलिन्डरहरू प्रतिस्थापन गर्न मुख्यधाराको मध्य-दायरा ISO मानक सिलिन्डरको रूपमा काम गर्दछ, निर्यात-ग्रेड उपकरण र मानकीकृत स्वचालित मेसिनरीहरूको लागि पूर्ण रूपमा उपयुक्त छ।

१.१ मानक अनुकूलता

ISO 15552 र VDMA 24562 औद्योगिक मानकहरूसँग पूर्ण रूपमा अनुरूप। सबै माउन्टिङ आयामहरू, इन्टरफेसहरू र सहायकहरू पूर्ण रूपमा विश्वव्यापी मुख्यधारा ISO सिलिन्डरहरू जस्तै DNC, SE र DSBA, शून्य-परिमार्जन प्रतिस्थापन र मानकीकृत ब्याच एसेम्ब्लीलाई समर्थन गर्दै आदानप्रदानयोग्य छन्।

1.2 अनुकूलित प्रोफाइल संरचना

एकीकृत तारा-आकारको स्क्वायर एल्युमिनियम मिश्र धातु प्रोफाइल सिलिन्डर ट्यूब खुला टाई रड बिना अपनाउछ। समग्र संरचनाले उच्च कठोरता, उत्कृष्ट एन्टी-टर्सन क्षमता, सफा र जंग-प्रतिरोधी उपस्थिति प्रदान गर्दछ। दुबै छेउमा आरक्षित मानक चुम्बकीय स्विच ग्रुभहरूले अतिरिक्त कोष्ठक बिना CMSE, DMSE र CS1 श्रृंखला सेन्सरहरूको प्रत्यक्ष स्थापना गर्न अनुमति दिन्छ।

1.3 विविध गति र कार्यात्मक व्युत्पन्न

• एसआई मानक: एकल-रड डबल-अभिनय पारस्परिक गति, धेरै स्वचालित परिदृश्यहरूको लागि विश्वव्यापी मानक मोडेल

• SID डबल रड: दोहोरो-अन्त रड आउटपुट, सिंक्रोनस अपरेशन महसुस गर्दै र एन्टी-टर्सन स्थिरता बढाइएको

• SIJ समायोज्य स्ट्रोक: सटीक स्ट्रोक फाइन-ट्युनिङको लागि समायोज्य सीमा नटको साथ डबल-रड संरचना

• SIL लक योग्य प्रकार: सुरक्षा दबाब होल्डिङ र स्थिति फिक्सिङको लागि अन्त वा मनमानी स्थिति लक उपकरण संग सुसज्जित

• SIF भल्भ एकीकृत प्रकार: एकीकृत 4M श्रृंखला solenoid भल्भ, भल्भ-सिलिन्डर एकीकृत डिजाइन स्थापना ठाउँ बचत गर्न

• SIQ एन्टी-टोर्सन प्रकार: स्क्वायर पिस्टन रड संरचना अल्ट्रा-उच्च एन्टी-टोर्सन स्थिति सटीकताको लागि

1.4 उच्च प्रदर्शन बफर प्रणाली

मानक संग सुसज्जितडुअल-साइड समायोज्य एयर बफर + PPV लोचदार कुशन। बफर स्ट्रोक सिलिन्डर बोरको साथ समानुपातिक रूपमा बढ्छ, प्रभावकारी रूपमा उच्च-गति र भारी-लोड सञ्चालनको समयमा प्रभाव र आवाज कम गर्छ, स्थिर र कम कम्पन चक्रीय आन्दोलन सुनिश्चित गर्दछ।

1.5 टिकाऊ सील र सामग्री कन्फिगरेसन

दोहोरो Y-आकारको एक-तर्फी क्षतिपूर्ति सील संरचना, अल्ट्रा-कम सुरुआती दबाव (0.1MPa), स्थिर तेल-रहित सञ्चालन र विस्तारित सेवा जीवनको विशेषता राख्छ। पिस्टन रड कडा क्रोम प्लेटिङको साथ 45# स्टिलले बनेको छ, उत्कृष्ट पहिरन प्रतिरोध, खिया प्रतिरोध र संरचनात्मक स्थिरता प्रदान गर्दछ।

1.6 चुम्बकीय प्रेरण कन्फिगरेसन

बिल्ट-इन चुम्बकीय रिंग (-S कन्फिगरेसन) लाई मानकको रूपमा समर्थन गर्दछ, AirTAC CMSE, DMSE, CS1-B/F/U श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दोजुल्दो, वास्तविक-समय पिस्टन स्थिति पत्ता लगाउने र स्वचालित संकेत लिङ्केज प्राप्त गर्दछ।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

1. विशिष्ट मोडेल कोड: SI 50×150-S-एफए

कोड खण्ड	परिभाषा
SI	ISO 15552 मानक डबल-अभिनय सिलिन्डर श्रृंखला
50	बोर साइज (मिमी): 32/40/50/63/80/100/125/160/200
150	स्ट्रोक लम्बाइ (मिमी): 25~2000mm (मानक स्ट्रोक: 25/50/75/100mm, अधिकतम 2000mm)
-एस	बिल्ट-इन चुम्बकीय रिंगको साथ (मानक कन्फिगरेसन; कुनै कोड छैन = चुम्बकीय रिंग बिना)
-एफए	माउन्टिङ प्रकार: FA=Front Flange, FB=Rear Flange, CA=Single Clevis, CB=Double Clevis, LB=Foot Bracket, TC=Trunnion, TCM=Magnetic Trunnion

2. व्युत्पन्न श्रृंखला कोड व्याख्या

• SID: डबल-रड डबल-अभिनय, सिंक्रोनस अपरेशन र एन्टी-टोर्सन प्रदर्शनको लागि दोहोरो-अन्त रड आउटपुट

• SIJ: लचिलो स्ट्रोक क्यालिब्रेसनको लागि फाइन-ट्युनिङ नटहरू सहित समायोज्य स्ट्रोक डबल-रड प्रकार

• SIL: लक गर्न मिल्ने प्रकार अन्तिम स्थिति वा सुरक्षा स्थितिको लागि स्वैच्छिक स्थिति लकसँग

• SIF: सोलेनोइड भल्भ एकीकृत प्रकार, स्पेस बचतको लागि भल्भ-सिलिन्डर एकीकृत संरचना

3. मानक आदेश उदाहरण

SI 63×200-एस: 63mm बोर, 200mm स्ट्रोक, चुम्बकीय रिंग संग, मानक समायोज्य एयर बफर

3. कोर प्राविधिक प्यारामिटरहरू (मानक प्रकार)

प्यारामिटर वस्तु	विशिष्टता
सञ्चालन मोड	डबल एक्टिंग (एकल रड / डबल रड वैकल्पिक)
कार्य दबाव दायरा	0.1 ~ 1.0MPa (इष्टतम कार्य दबाव: 0.5 ~ 0.6MPa)
प्रमाण दबाव	1.5MPa
काम गर्ने तापमान	-20 ℃ ~ 80 ℃
सञ्चालन गति दायरा	30~800mm/s (32~100 बोर); 30~500mm/s (125~200 बोर)
बफर मोड	डुअल साइड एडजस्टेबल एयर बफर + PPV लोचदार कुशन (मानक)
पोर्ट थ्रेड	G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200)
पिस्टन रड थ्रेड	M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200)
स्नेहन मोड	तेल रहित सञ्चालन (फ्याक्ट्री बाहिर पूर्व-लुब्रिकेट गरिएको)
स्थापना विधि	स्वैच्छिक कोण स्थापना, आईएसओ मानक सामानहरूसँग पूर्ण रूपमा उपयुक्त

4. 0.6MPa सैद्धान्तिक जोर र तनाव चार्ट (एकल रड, सुरक्षा कारक ≥2)

बोर (मिमी)	जोर (N)	तनाव (N)	तेर्सो भार (किग्रा)	ठाडो भार (किग्रा)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

5. माउन्टिंग सहायक उपकरण र व्युत्पन्न मोडेलहरू

५.१ मानक ISO युनिभर्सल माउन्टिङ प्रकारहरू (DNC/SE सँग पूर्ण रूपमा आदानप्रदान योग्य)

• FA/FB: फ्ल्याट फिक्स्ड स्थापनाको लागि अगाडि फ्ल्यान्ज / रियर फ्ल्यान्ज माउन्ट

• CA/CB: एकल क्लीभिस / हिंग्ड स्विङ सञ्चालनको लागि डबल क्लीभिस माउन्ट

• LB: पार्श्व निश्चित स्थापनाको लागि खुट्टा कोष्ठक माउन्ट

• TC/TCM: मिडल स्विङ पोजिशनिङका लागि ट्रुननियन/चुम्बकीय ट्रुनियन माउन्टिङ

• L: कम्प्याक्ट स्पेस लेआउटको लागि साइड माउन्टिङ

विश्वव्यापी सामान: I/Y/U/F जोडहरू, फ्लोटिंग जोइन्टहरू, रड एन्ड बियरिङहरू, सबै ISO 15552 मानक सिलिन्डरहरूसँग पूर्ण रूपमा उपयुक्त।

5.2 कोर व्युत्पन्न श्रृंखला लाभहरू

• SID डबल रड: दोहोरो-अन्त सिंक्रोनस आउटपुट, परिष्कृत संरचनात्मक स्थिरता र विरोधी विक्षेपन क्षमता

• SIJ समायोज्य स्ट्रोक: लचिलो स्ट्रोक फाइन-ट्युनिङ चर काम गर्ने स्ट्रोक आवश्यकताहरूमा अनुकूलन गर्न

• SIL लक योग्य प्रकार: पावर अफ वा लोड परिवर्तन अन्तर्गत स्थिति विचलन रोक्न विश्वसनीय लक र दबाब होल्डिङ

• SIF भल्भ एकीकृत प्रकार: एकीकृत सोलेनोइड भल्भ डिजाइन, सरलीकृत एयर सर्किट, कम स्थापना ठाउँ र असेम्बली लागत

• SIQ एन्टी-टोर्सन प्रकार: उच्च परिशुद्धता विरोधी टोर्सन स्थिति को लागी विशेष वर्ग पिस्टन रड संरचना

6. आवेदन परिदृश्य र चयन तुलना (SI vs SC vs DNC)

6.1 SI श्रृंखलाका लागि प्राथमिकता आवेदन परिदृश्यहरू

• निर्यात उपकरण र युरोपेली मानक स्वचालित मेसिनरी ISO 15552 इन्टरफेस इन्टरफेस आवश्यक छ

• स्वचालन उत्पादन लाइनहरू टाई-रड-मुक्त सफा उपस्थिति र साइड-बाइ-साइड कम्प्याक्ट स्थापना आवश्यक छ

• DNC सिलिन्डरहरू भन्दा राम्रो लागत प्रदर्शनको साथ, SC सिलिन्डरहरू भन्दा उच्च कठोरता, एन्टी-टोर्सन प्रदर्शन र लामो सेवा जीवन आवश्यक पर्ने कार्य अवस्थाहरू

• विश्वव्यापी रैखिक धक्का, प्रेस, स्थिति, ह्यान्डलिंग, एसेम्बलिङ, प्याकेजिङ्ग र मेसिन उपकरण स्वचालन परिदृश्यहरू

6.2 कोर मोडेल तुलना

तुलना वस्तु	SI (टाइ-रड फ्री ISO सिलिन्डर)	SC (टाइ-रड मानक सिलिन्डर)	DNC (आयात ग्रेड ISO सिलिन्डर)
संरचना	टाई-रड फ्री प्रोफाइल सिलिन्डर, सफा उपस्थिति	खुला टाई रड संरचना, परम्परागत उपस्थिति	ISO मानक प्रोफाइल संरचना
कठोरता र एन्टी-टोर्सन	उच्च कठोरता, उत्कृष्ट विरोधी टोर्शन	सामान्य कठोरता, कमजोर विरोधी टोर्शन	अति उच्च कठोरता
मानक अनुकूलता	पूर्ण ISO 15552 विनिमेय	गैर-मानक, खराब अनुकूलता	पूर्ण ISO 15552 विनिमेय
लागत प्रदर्शन	उच्च लागत प्रदर्शन (मध्य-दायरा स्थिति)	कम लागत, प्रवेश-स्तर प्रकार	उच्च लागत, उच्च-अन्त आयात प्रकार
सेवा जीवन	लामो सेवा जीवन, स्थिर सञ्चालन	सामान्य सेवा जीवन	अल्ट्रा-लामो सेवा जीवन

7. 3-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक तेर्सो/ठाडो लोड र थ्रस्ट माग अनुसार बोर व्यास चयन गर्नुहोस्, 50% भन्दा कम सुरक्षा मार्जिन रिजर्भ गर्नुहोस्; सनकी लोड र क्यान्टिलभर काम गर्ने अवस्थाहरूको लागि 1 ~ 2 बोर साइज अपग्रेड गर्नुहोस्।

२. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोकको आधारमा 20 ~ 50mm सुरक्षा मार्जिन थप्नुहोस्; अधिकतम कन्फिगर योग्य स्ट्रोक 2000mm सम्म।

३. कार्यात्मक कन्फिगरेसन: -S चुम्बकीय रिंग + PPV समायोज्य एयर बफर संग मानक कन्फिगरेसन; डबल रडको लागि SID, समायोज्य स्ट्रोकको लागि SIJ, लकिङ प्रकार्यको लागि SIL, र सम्बन्धित माउन्टिङ विधिहरूको लागि FA/FB/CA/CB/LB/TC चयन गर्नुहोस्।

एक वाक्य सारांश

SOLH SI श्रृंखला टाई-रड-रहित ISO 15552 मानक सिलिन्डरले प्रोफाइल एकीकृत संरचना, उच्च कठोरता, समायोज्य एयर बफर र पूर्ण विश्वव्यापी आदानप्रदान क्षमता, परम्परागत SC र आयातित DNC सिलिन्डरहरूको लागि लागत-प्रभावी मिड-रेन्ज प्रतिस्थापन, मानकीकृत र निर्यात स्वचालित उपकरणहरूको लागि व्यापक रूपमा लागू हुने सुविधाहरू छन्।
