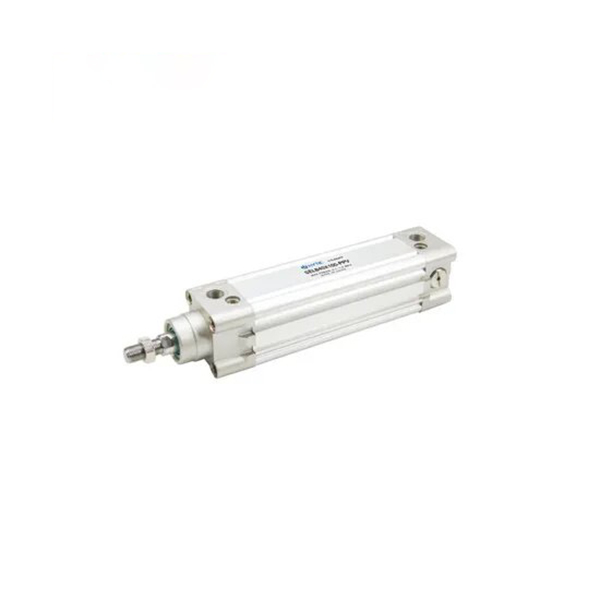

SE श्रृंखला मानक सिलिन्डर

SOLH SE टाई-रड-रहित स्क्वायर मानक सिलिन्डर ISO15552 र VDMA24562 मापदण्डहरूको पालना गर्दछ, FESTO DNC र SMC CP96S शृङ्खलाहरूसँग प्रत्यक्ष रूपमा आदानप्रदान गर्न सकिन्छ। एकीकृत स्क्वायर एल्युमिनियम ब्यारेलले उच्च कठोरता प्रदान गर्दछ, डबल-एन्ड समायोज्य एयर कुसन र लचिलो स्थापनाको लागि 3-साइड सेन्सर ग्रूभहरू लगाइएको छ। भेरियन्टहरूमा एकल रड, डबल रड, स्ट्रोक समायोजन योग्य र BSE लक गर्न मिल्ने प्रकार, मध्यम-भारी लोड र लामो-स्ट्रोक उच्च-फ्रिक्वेन्सी अनुप्रयोगहरूको लागि उपयुक्त समावेश छ। हार्ड-एनोडाइज्ड ब्यारेलले बहुविध माउन्टिंग विकल्पहरूको साथ तेल-मुक्त सञ्चालनलाई समर्थन गर्दछ, मेसिन उपकरण, प्याकेजिङ्ग र कन्वेयर स्वचालनका लागि व्यापक रूपमा अपनाइन्छ। विश्वव्यापी स्वचालन निर्माताहरूको लागि अनुकूलन लामो-स्ट्रोक सेवा, पर्याप्त स्टक र स्थिर थोक आपूर्ति।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

SE श्रृंखला ISO15552 टाई-रोड-मुक्त स्क्वायर मानक सिलिन्डर

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | क्याटलग संस्करण निर्यात गर्नुहोस्

उत्पादन अवलोकन

SOLH SE श्रृंखला टाई-रड-मुक्त वर्ग मानक सिलिन्डर ISO 15552 / VDMA 24562 अन्तर्राष्ट्रिय मानक अनुरूप छ। समायोज्य डबल-एन्ड एयर कुशन र 3-साइड सेन्सर माउन्टिंग ग्रूभहरू सहित एकीकृत वर्ग एल्युमिनियम ब्यारेल अपनाउनुहोस्। सामान्य स्वचालन, लामो स्ट्रोक, उच्च आवृत्ति साइकल चलाउने र मध्यम-भारी भार अनुप्रयोगहरूको लागि उपयुक्त। SMC CP96S र FESTO DNC श्रृंखलासँग प्रत्यक्ष मेकानिकल आदानप्रदान।

कोर संरचना र डिजाइन सुविधाहरू

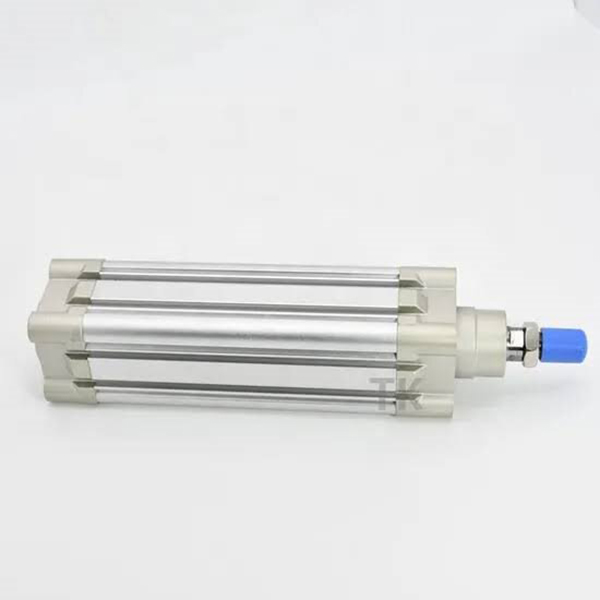

1. संरचना: टाई रड बिना एकीकृत वर्गाकार एल्युमिनियम ब्यारेल, अगाडि र पछाडिको छेउमा क्याप्ससँग मिलाइएको, दुबै छेउमा समायोज्य एयर कुसन, उच्च कठोरता र कम्प्याक्ट लेआउट।

२. सामाग्री: कडा एनोडाइज्ड एल्युमिनियम ब्यारेल, उच्च शक्ति कास्ट एन्ड क्याप्स, हार्ड क्रोम प्लेटेड ४५# स्टिल पिस्टन रड, हल्का तौल र पहिरन प्रतिरोधी।

3. सञ्चालन संस्करण

-- SE: एकल रड डबल अभिनय मानक मोडेल

- SED: एन्टी-टर्सनका लागि डबल रड डबल एक्टिंग

-- SEJ: समायोज्य स्ट्रोकको साथ डबल रड

- बीएसई: मध्यवर्ती स्थिति होल्डिंगको लागि लक योग्य सिलिन्डर

-- प्रत्यय -S: चुम्बकीय स्विचको लागि निर्मित चुम्बकीय रिंग (बिना -S = कुनै चुम्बक छैन)

4. सील: तेल भण्डारण क्षतिपूर्ति, कम स्टार्टअप दबाब र लामो सेवा जीवन संग NBR+PA कम्पोजिट डबल Y-प्रकार सील।

5. कुशन: प्रभाव अवशोषित गर्न, कम्पन र आवाज कम गर्न दुवै छेउमा स्वतन्त्र रूपमा समायोज्य एयर कुसन।

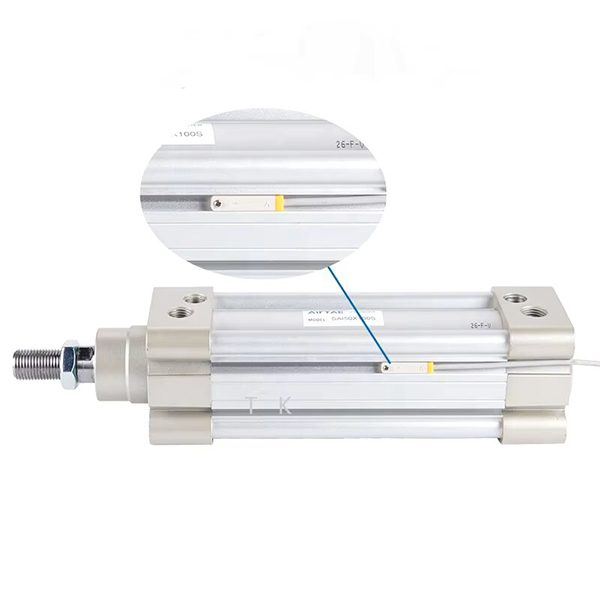

6. सेन्सर लेआउट: CMSE / DMSE चुम्बकीय स्विचहरू, लचिलो स्थापना कोणको लागि तीन-पक्षीय माउन्टिंग ग्रूभहरू (शीर्ष / बायाँ / दायाँ)।

7. विनिमय योग्यता: ISO15552 मानक आयाम, SMC CP96S र FESTO DNC को लागि प्रत्यक्ष प्रतिस्थापन।

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: SE50-200-S-FA

खण्ड	कोड	परिभाषा
SE	श्रृंखला कोड	टाई-रड-रहित वर्ग मानक सिलिन्डर
50	बोर साइज	φ32/40/50/63/80/100/125 मिमी
200	स्ट्रोक लम्बाइ	मानक: 25 ~ 1000mm, अनुकूलित अधिकतम 1800mm
-एस	चुम्बक विकल्प	निर्मित चुम्बकीय रिंग; गैर-चुम्बक संस्करणको लागि प्रत्यय हटाउनुहोस्
एफए	माउन्टिङ कोड	FA=फ्रन्ट फ्ल्यान्ज; FB = रियर फ्ल्यान्ज LB = फुट माउन्ट CA = एकल क्लीविस; CB = डबल क्लीविस

2. मानक अर्डर उदाहरणहरू

-- SE63-150-S-LB: Bore63, stroke150, बिल्ट-इन चुम्बक, खुट्टा माउन्टिङ

-- SED40-100-FB: Bore40, stroke100, डबल रड, रियर फ्ल्यान्ज माउन्टिङ

--BSE80-300-S: Bore80, stroke300, lockable type with अंतर्निर्मित चुम्बक

कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर दायरा	φ32,40,50,63,80,100,125 मिमी
सञ्चालन दबाव	०.१५~१.० एमपीए
प्रमाण दबाव	1.5 MPa
परिवेशको तापक्रम	-20~+70℃; चुम्बक सुसज्जित: 0~+60℃
पिस्टन गति	30~800 मिमी/सेकेन्ड
कुशन	दुबै छेउमा समायोज्य एयर कुशन
एयर पोर्ट थ्रेड	M5 (φ32), G1/8 (φ40/50), G1/4 (φ63), G3/8 (φ80/100), G1/2 (φ125)
स्नेहन	पूर्व-ग्रीस गरिएको, तेल-रहित सञ्चालन
स्ट्रोक सहनशीलता	≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

1. डबल एक्टिंग SE एकल रड

बोर (मिमी)	जोर (N)	पुल फोर्स (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउन्टिङ प्रकार र व्युत्पन्न मोडेलहरू

1. माउन्ट गर्ने विकल्पहरू

- आधारभूत प्रकार: अन्त क्याप प्वालहरू मार्फत प्रत्यक्ष स्थापना

-- LB फुट माउन्ट: तेर्सो मध्यम-भारी भारको लागि रुचाइएको

- एफए/एफबी फ्ल्यान्ज: ठाडो स्थिरता स्थापनाको लागि अगाडि / पछाडिको फ्ल्यान्ज

-- CA/CB Clevis: Hinged swing Motion को लागि एकल/डबल clevis

2. मुख्य व्युत्पन्न श्रृंखला

-- SE / SED / SEJ: एकल रड, डबल रड, समायोज्य स्ट्रोक डबल रड

-- BSE: मनमानी मध्यवर्ती स्थिति स्टपको लागि लक गर्न मिल्ने सिलिन्डर

- उच्च-तापमान अनुकूलित संस्करण: -20 ~ + 150 ℃ को लागि विशेष छाप

3-चरण द्रुत चयन गाइड

1. बोर चयन: आवश्यक थ्रस्ट गणना गर्नुहोस्, ≥50% सुरक्षा मार्जिन आरक्षित गर्नुहोस्; भारी भार र लामो स्ट्रोकको लागि SE लाई प्राथमिकता दिनुहोस्।

2. स्ट्रोक पुष्टि: 10 ~ 20mm सुरक्षा मार्जिन थप्नुहोस्; मानक अधिकतम स्ट्रोक 1000mm, 1800mm सम्म अनुकूलित।

3. कन्फिगरेसन मिलान

-- स्थिति प्रतिक्रिया: SE-S चुम्बक मोडेल चयन गर्नुहोस्, CMSE/DMSE चुम्बकीय स्विचहरू मिलाउनुहोस्;

- माउन्टिङ: तेर्सो लोडको लागि LB फुट माउन्ट, ठाडो स्थापनाको लागि FA फ्ल्यान्ज;

-- मध्यवर्ती लक आवश्यकता: BSE लक योग्य सिलिन्डर छनौट गर्नुहोस्।

एक वाक्य सारांश

SOLH SE ISO15552 स्क्वायर टाई-रड-रहित सिलिन्डरले FESTO DNC र SMC CP96S लाई सीधा प्रतिस्थापन गर्न सक्छ, समायोज्य एयर कुसन र प्रचुर मात्रामा माउन्टिङ फारमहरू, मध्यम-हेवी लोड स्वचालन उपकरणहरूको लागि उत्तम लामो-स्ट्रोक लिनियर एक्चुएटर।
