ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

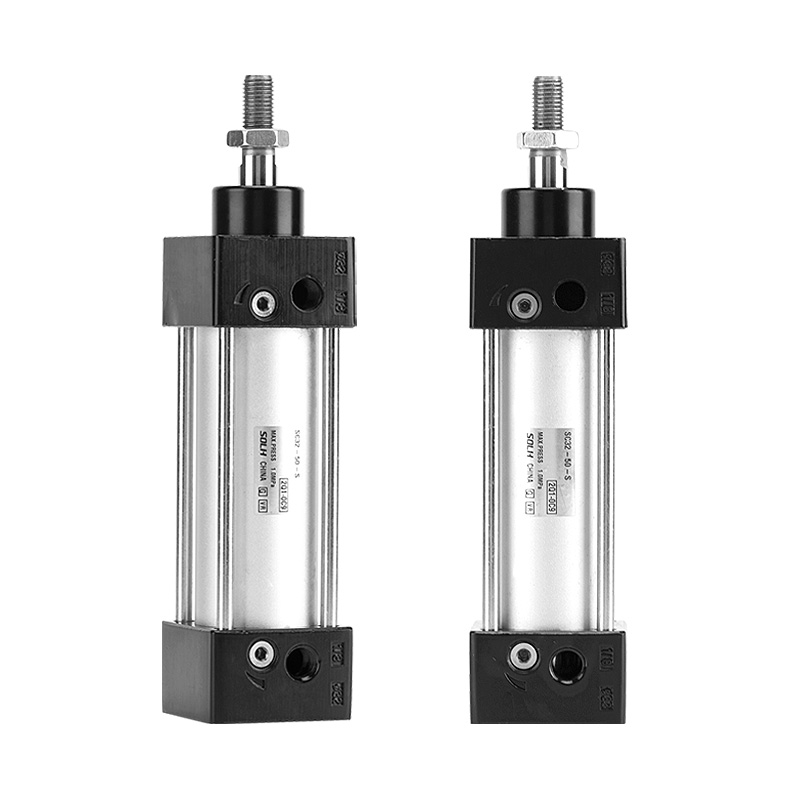

SOLH SC श्रृंखला टाई-रड मानक सिलिन्डर, आधारभूत मोडेल एकल रड डबल अभिनय प्रकार हो। कडा संरचना, पूर्ण माउन्टिंग सामान, फराकिलो स्ट्रोक दायराका लागि अगाडि र पछाडिको छेउमा चार टाई रडहरू लक हुन्छन्। स्वचालन लाइनहरूमा पुशिंग, सामग्री ह्यान्डलिङ र स्थितिको लागि व्यापक रूपमा प्रयोग गरिन्छ, जुन सबैभन्दा लोकप्रिय आर्थिक मानक वायमेटिक सिलिन्डर हो।
- संरचना: चार टाई रडहरू एल्युमिनियम ब्यारेल र अन्त टोपीहरू, उच्च कठोरता, विरोधी प्रभाव, स्थिर दीर्घकालीन सञ्चालन जडान गर्दछ।
- अभिनय प्रकार: एकल रड डबल अभिनय, द्विदिश आउटपुट बल।
- सामग्री: हार्ड एनोडाइज्ड एल्युमिनियम ब्यारेल, द्विदिश पिस्टन सील; हार्ड क्रोम प्लेटेड 45# स्टील पिस्टन रड।
- कुशन: प्रभाव र सञ्चालन आवाज कम गर्न दुवै छेउमा समायोज्य एयर कुसन।
- सेन्सर स्थापना: पिस्टन स्थिति पत्ता लगाउन CMSG/DMSG/EMSG चुम्बकीय स्विचहरूको लागि टाई रड क्षेत्रमा सेन्सर ग्रूभहरू।
-- लाभ: ISO15552 प्रोफाइल सिलिन्डरको तुलनामा समान बोर साइज अन्तर्गत छोटो शरीरको लम्बाइ, लागत प्रतिस्पर्धी।

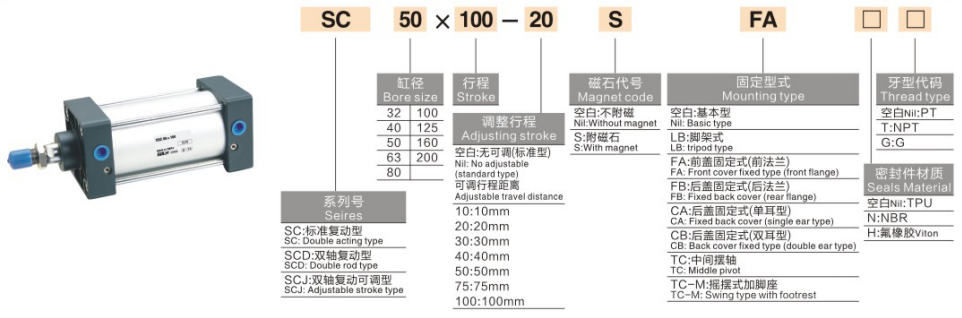

1. मोडेल उदाहरण: SC50×100-S
|
खण्ड |
कोड |
परिभाषा |
| SC |
श्रृंखला कोड |
टाई रड सिंगल रड डबल एक्टिंग सिलिन्डर |
|
50 |
बोर साइज (मिमी) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
स्ट्रोक लम्बाइ |
मानक: 25 ~ 1000mm, अनुकूलित लामो स्ट्रोक उपलब्ध छ |
| -एस |
चुम्बक विकल्प |
निर्मित चुम्बकीय रिंग; गैर-चुम्बक संस्करणको लागि प्रत्यय हटाउनुहोस् |
2. व्युत्पन्न मोडेलहरू
-- SCD: डबल रड डबल एक्टिंग, एन्टी-टर्सन
-- SCJ: समायोज्य स्ट्रोकको साथ डबल रड
-- SCF: एकीकृत सोलेनोइड भल्भ सिलिन्डर
-- SCL: लक गर्न मिल्ने सिलिन्डर, हावा काट्दा लोड होल्डिङ
3. मानक अर्डर उदाहरणहरू
--SC63×150-S: Bore63, stroke150, बिल्ट-इन चुम्बक, आधारभूत प्रकार
-- SCJ40×200-S: Bore40, stroke200, समायोज्य स्ट्रोक, चुम्बक संग
|
प्यारामिटर वस्तु |
निर्दिष्टीकरण |
| अभिनय प्रकार |
एकल/डबल रड डबल एक्टिंग |
| सञ्चालन दबाव |
०.१५~१.० एमपीए (सिफारिस गरिएको:०.५~०.६ एमपीए) |
| प्रमाण दबाव |
1.5 MPa |
| परिवेशको तापक्रम |
-20 ~ +70 ℃; 150 ℃ सम्म उच्च तापमान संस्करण वैकल्पिक |
| पिस्टन गति |
30~800 मिमी/सेकेन्ड |
| कुशन |
समायोज्य वायु कुशन दुबै छेउमा |
| एयर पोर्ट थ्रेड |
G1/8 ~ G1/2 (बोरमा निर्भर गर्दछ) |
| स्नेहन |
पूर्व-ग्रीस गरिएको, तेल-रहित सञ्चालन |
|
बोर (मिमी) टी |
हर्स्ट (N) |
लगभग तेर्सो भार (किग्रा) |
लगभग ठाडो भार (किग्रा) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. माउन्ट गर्ने विकल्पहरू
-- आधारभूत प्रकार, FA/FB flange, CA/CB clevis, LB फुट माउन्ट, TC/TCM1 trunnion।
2. वैकल्पिक सामान
-- फ्लोटिंग संयुक्त, रड आँखा, I/Y/U/F कनेक्टर, CMSG/DMSG/EMSG चुम्बकीय स्विचहरू।
1. बोर चयन: लोड, रिजर्भ ≥50% सुरक्षा मार्जिनको आधारमा आवश्यक थ्रस्ट गणना गर्नुहोस्; क्यान्टिलिभर / अफसेट लोडको लागि अपग्रेड साइज।
2. स्ट्रोक पुष्टि: प्रभावकारी यात्रा मा 10 ~ 20mm सुरक्षा मार्जिन थप्नुहोस्; अधिकतम मानक स्ट्रोक 1000mm।
3. कन्फिगरेसन मिलान
- स्थिति प्रतिक्रिया: -S चुम्बक मोडेल छनौट गर्नुहोस् र चुम्बकीय स्विचहरू मिलाउनुहोस्;
- माउन्टिङ: मेसिन लेआउट अनुसार फ्ल्यान्ज / फुट / क्लीविस चयन गर्नुहोस्;
- विशेष प्रकार्य: डबल रडको लागि SCD, समायोज्य स्ट्रोकको लागि SCJ, लोड लकको लागि SCL।
SOLH SC श्रृंखला किफायती टाई रड मानक सिलिन्डर समायोज्य एयर कुशन र प्रचुर मात्रामा माउन्टिङ विकल्पहरू, सामान्य स्वचालन पुशिङ, स्थानान्तरण र स्थिति कार्यहरूको लागि आदर्श कम लागतको रैखिक एक्चुएटर।
