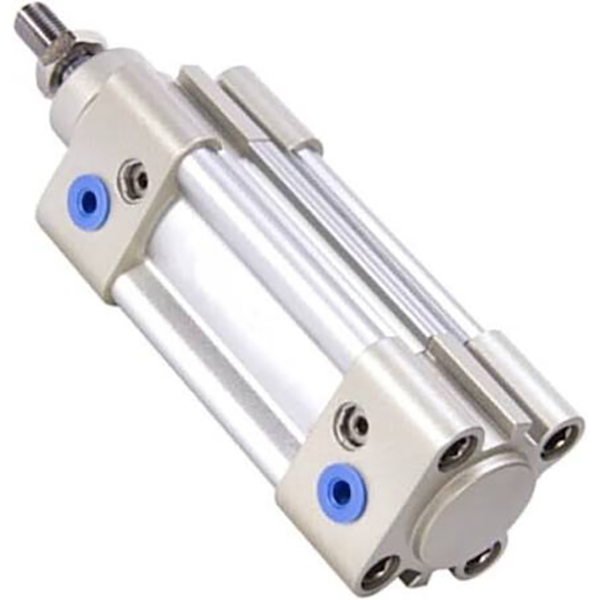

SAI श्रृंखला ISO15552 टाई-रोड-मुक्त प्रोफाइल मानक सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH SAI श्रृंखला डबल एक्टिंग प्रोफाइल सिलिन्डर ISO 15552 (मूल ISO6431) / VDMA 24562 अन्तर्राष्ट्रिय मानक अनुरूप छ। प्रत्यक्ष आदानप्रदानको लागि SI, SE र FESTO DNC शृङ्खलाहरू जस्तै माउन्टिङ आयामहरू। उच्च लागत प्रदर्शन, स्थिर कार्यसम्पादन र लामो सेवा जीवनको विशेषता रहेको, यो स्वचालन उपकरणहरूको लागि सबैभन्दा व्यापक रूपमा प्रयोग हुने मध्यम-ग्रेड ISO मानक सिलिन्डर हो।

कोर संरचना र डिजाइन सुविधाहरू

   1. मानक अनुपालन: ISO15552 / VDMA24562, पूर्ण रूपमा विनिमेय माउन्ट आयाम र सामानहरू।

   2. संरचना: खुला टाई रड, उच्च कठोरता र विरोधी जंग बिना M आकारको एकीकृत वर्ग एल्युमिनियम प्रोफाइल ब्यारेल। CMSE / DMSE / CS1 चुम्बकीय स्विचहरूको लागि दुई-पक्षीय सेन्सर ग्रूभहरू।

   3. सञ्चालन संस्करण

     -- SAI: एकल रड डबल अभिनय मानक मोडेल

     -- SAID: डबल रड डबल अभिनय, उत्कृष्ट एन्टी-टर्सन क्षमता

     -- SAIJ: समायोज्य स्ट्रोकको साथ डबल रड

     - सेल: लक गर्न मिल्ने सिलिन्डर, हावा आपूर्ति हराउँदा लोड होल्डिङ

     -- SAIF: Solenoid भल्भ एकीकृत सिलिन्डर

     -- प्रत्यय -S: स्थिति सेन्सरको लागि निर्मित चुम्बकीय रिंग (-S = गैर-चुम्बक बिना)

   4. कुशन प्रणाली: मानक डबल-एन्ड समायोज्य एयर कुशन + PPV लोचदार बफर प्याड, प्रभावकारी रूपमा उच्च गति र भारी लोड अन्तर्गत प्रभाव र आवाज कम गर्नुहोस्।

   5. सील: तेल भण्डारण नाली, कम स्टार्टअप दबाव (0.1MPa), तेल-मुक्त सञ्चालन संग डबल Y-प्रकार एक-तर्फी क्षतिपूर्ति सील। हार्ड क्रोम प्लेटेड ४५# स्टिल पिस्टन रड, पहिरन-प्रतिरोधी र रस्ट-प्रूफ।

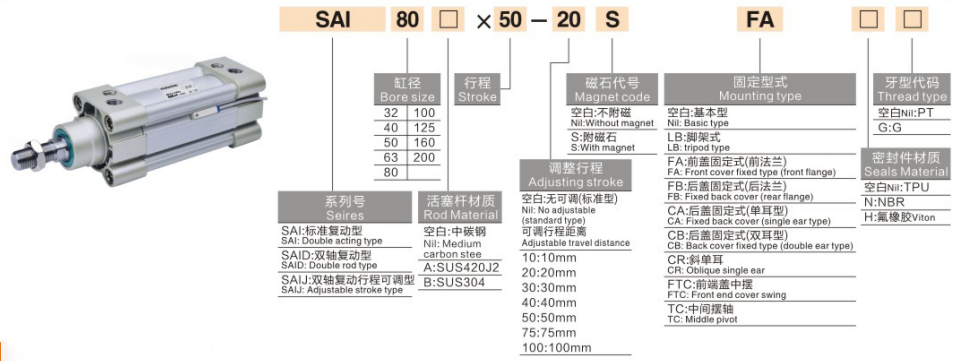

मोडेल कोडिङ नियम पूरा गर्नुहोस्

  1. मोडेल उदाहरण: SAI50×150-S-FA

   2. मानक अर्डर उदाहरणहरू

     -- SAI63×200-S: Bore63, stroke200, बिल्ट-इन चुम्बक, आधारभूत प्रकार

     -- SAID40×100-FB: Bore40, stroke100, डबल रड, रियर फ्ल्यान्ज माउन्ट

     -- SAIL80×300-S-LB: Bore80, stroke300, lockable type, foot mounting

कोर प्राविधिक निर्दिष्टीकरण

सैद्धान्तिक थ्रस्ट एण्ड पुल फोर्स @0.6MPa (एकल रड, इकाई:N, सुरक्षा कारक ≥2)

माउन्टिङ प्रकार र व्युत्पन्न मोडेलहरू

   1. माउन्ट गर्ने विकल्पहरू

     -- आधारभूत प्रकार, LB फुट माउन्ट, FA/FB flange, CA/CB clevis, TC/TCM trunnion। वैकल्पिक सामान: फ्लोटिंग संयुक्त, रड आँखा, I/Y/U/F कनेक्टर।

   2. मुख्य व्युत्पन्न श्रृंखला

     -- भने: डबल रड डबल अभिनय

     -- SAIJ: समायोज्य स्ट्रोकको साथ डबल रड

     -- SAIL: मध्यवर्ती स्थिति होल्डिङको लागि लक योग्य सिलिन्डर

     -- SAIF: एकीकृत सोलेनोइड भल्भ सिलिन्डर

3-चरण द्रुत चयन गाइड

   1. बोर चयन: लोड, रिजर्भ ≥50% सुरक्षा मार्जिन अनुसार आवश्यक थ्रस्ट गणना गर्नुहोस्; अफसेट लोड / क्यान्टिलभर लोड अन्तर्गत 1 ~ 2 आकारहरू अपग्रेड गर्नुहोस्।

   2. स्ट्रोक पुष्टिकरण: प्रभावकारी यात्रामा 20 ~ 50mm सुरक्षा मार्जिन थप्नुहोस्; अधिकतम मानक स्ट्रोक 1000mm, 2000mm सम्म अनुकूलित।

   3. कन्फिगरेसन मिलान

     - स्थिति प्रतिक्रिया: -S चुम्बक मोडेल चयन गर्नुहोस्, CMSE/DMSE चुम्बकीय स्विचहरू मिलाउनुहोस्;

     - माउन्टिङ: तेर्सो भारी लोडको लागि LB फुट माउन्ट; FA flange ठाडो स्थापनाको लागि रुचाइएको;

     - विशेष प्रकार्य: डबल रडको लागि SAID, समायोज्य स्ट्रोकको लागि SAIJ, स्थिति लकको लागि SAIL, कम्प्याक्ट लेआउटको लागि SAIF छनौट गर्नुहोस्।

एक वाक्य सारांश

     SOLH SAI ISO15552 टाई-रड-रहित प्रोफाइल सिलिन्डरले FESTO DNC, SE र SI शृङ्खलाहरू सिधै प्रतिस्थापन गर्न सक्छ, समायोज्य PPV बफर र रिच भेरियन्टहरू, निर्यात स्वचालन, प्याकेजिङ्ग र मेसिन उपकरण उपकरणहरूको लागि लागत-प्रभावी सामान्य रेखीय एक्चुएटर।
