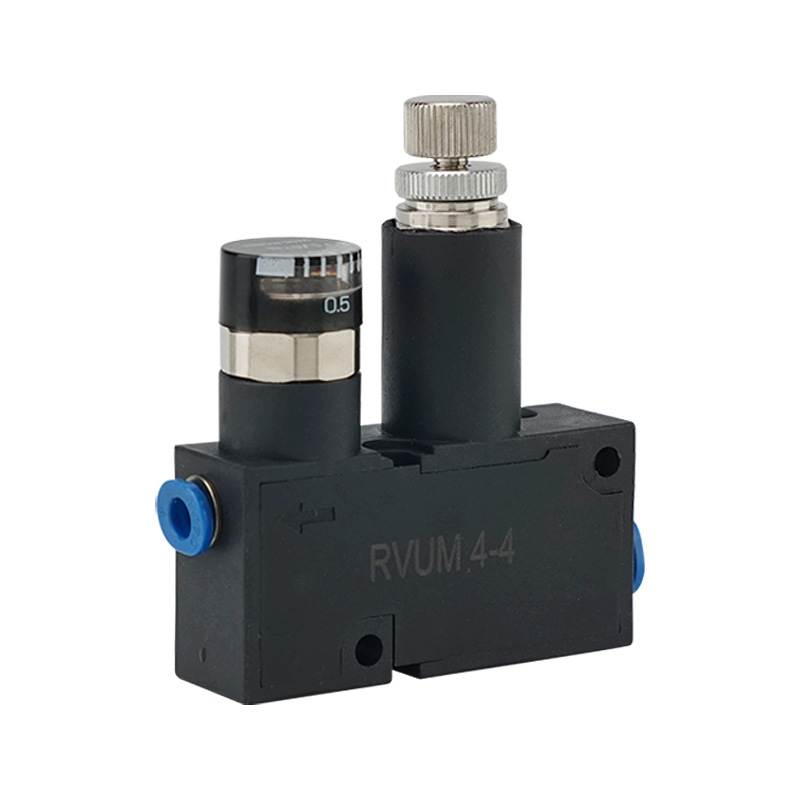

RVUM श्रृंखला मिनी दबाव नियामक भल्भ | कम्प्याक्ट डायरेक्ट-अभिनय पिस्टन एयर प्रेसर कम गर्ने भल्भ एक-टच फिटिंग संग

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | अल्ट्रा-कम्प्याक्ट प्रेसिजन वायमेटिक दबाव नियामक

1. उत्पादन अवलोकन

     SOLH RVUM श्रृंखला एक होअल्ट्रा-कम्प्याक्ट प्रत्यक्ष-अभिनय पिस्टन प्रकार सूक्ष्म दबाव नियामक भल्भ, स्पेस-सीमित लघु वायवीय सर्किटहरूको लागि विशेष रूपमा विकसित। यसले राहत-प्रकार (मानक) र गैर-राहत-प्रकार संरचनाहरूलाई समर्थन गर्दछ, लचिलो सीधा/कुहिनो जडान विकल्पहरू, एकीकृत एक-टच फिटिंगहरू, र 0.1–0.8MPa परिशुद्धता दबाव नियमन। अल्ट्रा-सानो लाइटवेट डिजाइन, विविध माउन्टिङ विधिहरू र स्थिर दबाब आउटपुटको साथ, यो व्यापक रूपमा सटीक सानो-प्रवाह परिदृश्यहरूमा लागू हुन्छ जस्तै डिस्पेन्सिङ, भ्याकुम शोषण र माइक्रो एयर ब्लोइङ, लघु स्वचालित उपकरणहरूको लागि इष्टतम दबाव स्थिर समाधानको रूपमा सेवा गर्दै।

2. कोर स्थिति र कार्य सिद्धान्त

     • संरचनात्मक डिजाइन: उच्च परिशुद्धता प्रत्यक्ष-अभिनय पिस्टन संरचना अपनाउछ, दुई संस्करणहरूमा उपलब्ध छ: मानक राहत प्रकार र वैकल्पिक गैर-राहत प्रकार, विभिन्न सर्किट दबाव विनियमन मागहरू पूरा।

     • प्रेसिजन प्रेसर स्थिरीकरण: अधिकतम इनलेट प्रेशर ०.९MPa पुग्छ, स्थिर समायोज्य आउटपुट प्रेशर ०.१MPa देखि ०.८MPa सम्म। राहत-प्रकारको डिजाइनले लगातार डाउनस्ट्रीम दबाब कायम राख्न अत्यधिक दबाव हावालाई स्वचालित रूपमा निस्कन्छ।

     • लागू हुने माध्यम: शुद्ध संकुचित हावा, तेल-रहित स्नेहन कार्यलाई समर्थन गर्ने, सफा र सटीक वायवीय काम गर्ने वातावरणमा पूर्ण रूपमा अनुकूलन गर्ने।

3. उत्कृष्ट उत्पादन सुविधाहरू

  3.1 अल्ट्रा-कम्प्याक्ट र हल्का शरीर

     सम्पूर्ण भल्भ शरीरले अत्यन्त सानो पेशा स्पेसको साथ लघु एकीकृत डिजाइन अपनाउँछ। यो उपकरण भित्र निर्मित स्थापना, प्यानल माउन्टिङ र साँघुरो जिग स्पेस लेआउटको लागि पूर्ण रूपमा उपयुक्त छ, लघु वायवीय प्रणालीहरूको लागि शून्य-स्पेस व्यवसाय अनुकूलन महसुस गर्दै।

  ३.२ लचिलो वन-टच फिटिङ पाइपिङ

     दुबै IN र OUT पोर्टहरूले सीधा र कुहिनो प्रकारहरूको नि: शुल्क स्विचिंग समर्थन गर्दछ। मेट्रिक φ4/φ6 र इम्पेरियल 5/32"/1/4" वायमेटिक ट्यूबहरूसँग उपयुक्त। उपकरण-रहित प्लग-इन स्थापनाले साइटमा पाइपिङ र परिमार्जन दक्षतालाई बलियो अनुकूलतासँग धेरै सुधार गर्दछ।

  3.3 उच्च परिशुद्धता स्थिर दबाव नियमन

     व्यावसायिक 0-0.8MPa दबाव गेज ±5% FS को नियमन शुद्धता संग सुसज्जित छ। यसले सानो-प्रवाह परिशुद्धता परिदृश्यहरूको लागि अल्ट्रा-स्टेबल प्रेसर आउटपुट प्रदान गर्दछ जस्तै स्वचालित वितरण, वर्कपीस भ्याकुम सोस्र्पसन, माइक्रो एयर ब्लोइङ र पोजिसनिङ कन्ट्रोल, प्रभावकारी रूपमा दबाब उतार-चढ़ावलाई असर गर्ने उत्पादनको सटीकतालाई बेवास्ता गर्दछ।

  3.4 विविध माउन्टिङ विधिहरू

     स्वतन्त्र प्रत्यक्ष स्थापना र कोष्ठक एकीकृत क्लस्टर स्थापना समर्थन गर्दछ। यसले एकल-बिन्दु स्वतन्त्र दबाव नियमन र बहु-लूप एकीकृत केन्द्रीकृत दबाव नियन्त्रणलाई महसुस गर्दै विभिन्न उपकरण लेआउट आवश्यकताहरूमा लचिलो रूपमा अनुकूलन गर्न सक्छ।

  3.5 टिकाउ र भरपर्दो प्रदर्शन

     भल्भ बडी उत्कृष्ट जंग प्रतिरोध र संरचनात्मक स्थिरताको साथ उच्च-शक्ति एल्युमिनियम मिश्र धातु र राल सामग्रीबाट बनेको छ। काम गर्ने तापमान 0 ℃ देखि 60 ℃ (गैर फ्रिजिङ वातावरण) को दायरा, औद्योगिक उत्पादन परिदृश्यहरूमा लामो-चक्र स्थिर सञ्चालन सुनिश्चित गर्दै।

4. सामान्य प्राविधिक विशिष्टताहरू

5. मोडेल कोडिङ नियम र चयन उदाहरणहरू

  5.1 पूर्ण मोडेल परिभाषा

     मानक मोडेल ढाँचा: RVUM - [Tube Spec] - [Tube Spec] - [प्रत्यय]

     • RVUM: अल्ट्रा-कम्प्याक्ट पिस्टन प्रकारको मिनी दबाव नियामकको लागि श्रृंखला कोड

     • ट्यूब विशिष्ट कोड: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • प्रत्यय ए: सटीक दबाव गेज संग सुसज्जित

 5.2 सामान्य मोडेल आवेदन मामिलाहरू

     • RVUM6-6: φ6 सीधा इनलेट + φ6 सीधा आउटलेट भएको आधारभूत मोडेल, परम्परागत लघु वायवीय सर्किटहरूको लागि

     • RVUM6-6-A: φ6 स्ट्रेट इनलेट र आउटलेट बिल्ट-इन प्रेसर गेजको साथ, दृश्य दबाव नियमनलाई महसुस गर्दै

     • RVUM4-6: φ4 सीधा इनलेट + φ6 कुहिनो आउटलेट, साँघुरो ठाउँ र माइक्रो-फ्लो पाइपलाइनहरूको लागि सानो-क्यालिबर असममित मोडेल

6. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • माइक्रो स्वचालन उपकरण र जिग्स: 3C इलेक्ट्रोनिक उपकरण, चिकित्सा उपकरण, साना रोबोटिक हतियार र सटीक टूलिङ फिक्स्चरमा व्यापक रूपमा प्रयोग गरिन्छ।

     • सटीक सानो-प्रवाह नियन्त्रण: स्वचालित वितरण, भ्याकुम workpiece सोखन, माइक्रो हावा उडाउने सफाई र सटीक स्थिति दबाव नियन्त्रण को लागी व्यावसायिक।

     • कम्पैक्ट एकीकृत प्रणाली: उपकरणहरू निर्मित-इन स्थापना, प्यानल इम्बेडेड माउन्टिङ र बहु-लूप क्लस्टर एकीकृत वायवीय प्रणालीहरूको लागि आदर्श।

     • Solenoid भल्भ रियर सर्किट: माध्यमिक दबाब घटाउने र स्थिर दबाव उत्पादनको लागि सोलेनोइड भल्भको डाउनस्ट्रीम सिधा स्थापना गरिएको, हावाको चापको उतार-चढाव हटाउन।

7. उत्पादन श्रृंखला तुलना र चयन गाइड

एक वाक्य सारांश

     SOLH RVUM शृङ्खलाको मिनी प्रेसर रेगुलेटरले अल्ट्रा-कम्प्याक्ट साइज, लचिलो एक-टच पाइपिङ र ०.१–०.८MPa प्रेसिजन प्रेशर रेगुलेसनलाई एकीकृत गर्छ, स्पेस-सीमित माइक्रो न्यूमेटिक सर्किटहरू र सटीक सानो-प्रवाह स्वचालित उपकरणहरूको लागि सबैभन्दा मिल्ने उच्च-स्थिरता दबाब स्थिरीकरण समाधान हो।
