RSQ श्रृंखला स्टपर सिलिन्डर | निश्चित माउन्टिंग उचाइ वायवीय स्टप सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

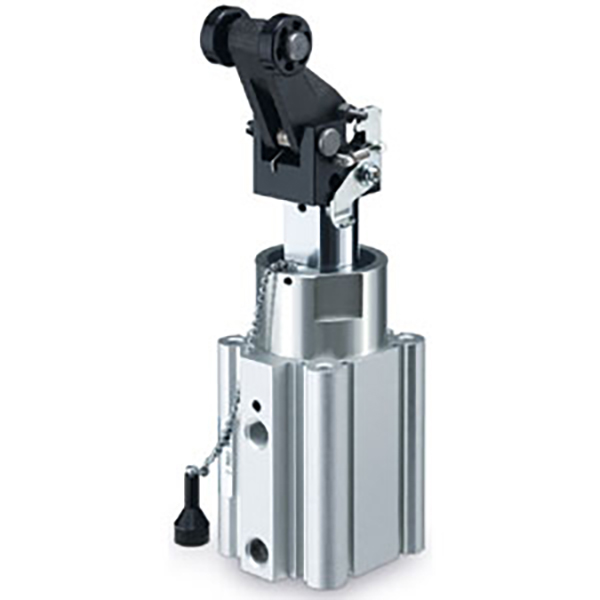

     SOLH RSQ श्रृंखला एक निश्चित माउन्टिङ उचाइ स्टपर सिलिन्डर हो जुन स्वचालित कन्वेयर लाइन स्थिति र workpiece सीमित लागि डिजाइन गरिएको हो। यसले φ12mm देखि φ50mm सम्मको बोर साइजहरू 10mm देखि 30mm सम्मको मानक स्ट्रोकहरू समावेश गर्दछ। निश्चित-उचाइको कठोर संरचना, बिल्ट-इन बफर, 10 वैकल्पिक रड एन्ड प्रकारहरू र 4-साइड चुम्बकीय स्विच माउन्ट गर्दै, RSQ सिलिन्डरले कन्वेयर स्टेशन ब्लकिङ, प्यालेट पोजिसनिङ र वर्कपीस सीमित गर्न कम लागत र उच्च-विश्वसनीयता रोक्ने समाधानहरू प्रदान गर्दछ, एक मानक सह-म्याट प्रणालीको लागि कम्प्यान्टको रूपमा सेवा गर्दछ।

  1.1 निश्चित उचाइ कठोर संरचना

     उचाइ-समायोज्य RSG श्रृंखला भन्दा फरक, RSQ श्रृंखलाले एक गैर-समायोज्य निश्चित माउन्टिङ उचाइ डिजाइन अपनाउँछ। यसले एक सरल संरचना, उच्च समग्र कठोरता र छिटो अन-साइट स्थापना, निश्चित-उचाइ स्टेशन लेआउटहरूसँग पूर्ण रूपमा मिल्दो र उचाइ क्यालिब्रेसन प्रक्रियाहरू हटाउने सुविधा दिन्छ।

  1.2 बहुमुखी बहु-रड-अन्त अनुकूलन

     राउन्ड रड, बेभल कट, रोलर र लिभर संरचनाहरू सहित १० प्रकारका रड अन्त्य विकल्पहरूसँग सुसज्जित, पूर्ण रूपमा प्रकाश, मध्यम र भारी लोड रोक्ने परिदृश्यहरू कभर गर्ने। लीभर प्रकारहरू (L/B/C/D/E) उत्कृष्ट ऊर्जा अवशोषण र उच्च-फ्रिक्वेन्सी र भारी-प्रभाव काम गर्ने अवस्थाहरूको लागि बलियो प्रभाव प्रतिरोधको साथ निर्मित हाइड्रोलिक बफर डिजाइन अपनाउछन्।

  1.3 लचिलो स्थापना र स्विच लेआउट

     सिलिन्डर बडीले अतिरिक्त माउन्ट गर्ने सामानहरू बिना 4-साइड चुम्बकीय स्विच स्थापना (D-A9□/M9□/P3DWA श्रृंखला स्विचहरूसँग उपयुक्त) समर्थन गर्दछ। दुई मानक माउन्टिंग विधिहरू उपलब्ध छन्: बी-टाइप थ्रु-होल माउन्टिङ (मानक) र ए-टाइप डबल-एन्ड थ्रेडेड होल माउन्टिङ, विभिन्न उपकरण फ्रेमहरू र स्थापना ठाउँहरूमा अनुकूलन।

  1.4 तेल-मुक्त र लामो सेवा जीवन डिजाइन

     वैकल्पिक डबल-अभिनय, वसन्त-फिर्ता डबल-अभिनय र एकल-अभिनय (वसन्त विस्तार) मोडहरू विविध कार्य आवश्यकताहरू पूरा गर्छन्। मानक रबर बफर स्थिर सञ्चालन सुनिश्चित गर्दछ। पिस्टन रडले कडा क्रोम प्लेटिङ उपचार अपनाउछ, र सिलिन्डर बडीले कडा एनोडाइजिङ प्रक्रियाबाट गुज्र्छ, उत्कृष्ट पहिरन प्रतिरोध र प्रभाव प्रतिरोध प्राप्त गर्दै। तेल-मुक्त अपरेशन डिजाइनले कम मर्मत लागतको साथ सफा र धुलो-रहित काम गर्ने वातावरणमा अनुकूलन गर्दछ।

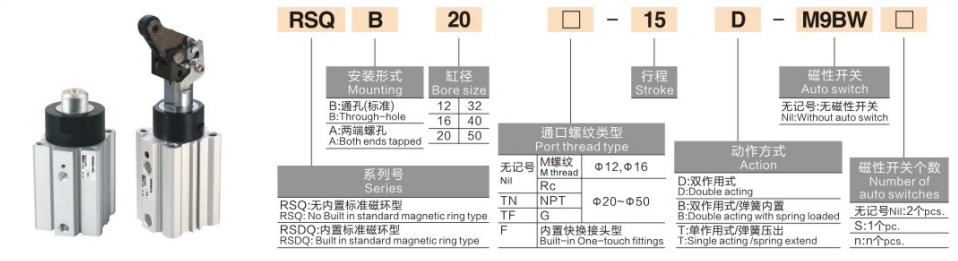

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

  1. विशिष्ट मोडेल उदाहरणहरू: RSQB20-15, RSDQL32-20

  2. मानक अर्डर उदाहरणहरू

     • गैर-चुम्बकीय रिंग मानक मोडेल: RSQB20-15 (कुनै चुम्बकीय घण्टी, थ्रु-होल माउन्टिङ, φ20 बोर, 15mm स्ट्रोक, मानक राउन्ड रड अन्त्य)

     • चुम्बकीय रिंग हाइड्रोलिक बफर मोडेल: RSDQL32-20 (बिल्ट-इन चुम्बकीय रिंग, थ्रु-होल माउन्टिङ, φ32 बोर, 20mm स्ट्रोक, लिभर-टाइप स्टपिङ एन्ड)

3. सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

  3.1 आधारभूत निर्दिष्टीकरणहरू

     • सञ्चालन मोड: डबल-अभिनय, वसन्त-फिर्ती डबल-अभिनय, एकल-अभिनय (वसन्त विस्तार)

     • कार्य दबाव दायरा: ०.०५ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

     • परिवेशको तापक्रम: -10℃~70℃ (स्विच बिना); -10 ℃ ~ 60 ℃ (स्विच संग)

     • पिस्टन सञ्चालन गति: 50~ 500mm/s

     • बफर मोड: मानक रबर बफर; बिल्ट-इन हाइड्रोलिक बफरसँग सुसज्जित लीभर प्रकारहरू

     • स्नेहन मोड: तेल रहित सञ्चालन

  3.2 मानक बोर र स्ट्रोक संयोजन

3.3 सैद्धान्तिक रोक्ने बल (एकाइ: N @0.5MPa, डबल-अभिनय)

3.4 उत्पादन वजन (एकाइ: kg @20mm स्ट्रोक, RSQ श्रृंखला)

4. रड अन्त प्रकार र लागू परिदृश्यहरू

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • विधानसभा लाइन रोक्दै: प्यालेट रोक्न, स्टेशन स्थिति र इलेक्ट्रोनिक र गृह उपकरण असेंबली लाइनहरूको लागि एन्टि-सिफ्टिङमा लागू। निश्चित-उचाइ डिजाइन पूर्ण रूपमा मानक कन्वेयर लाइन लेआउटहरूसँग मेल खान्छ।

     • कन्वेयर लाइन सीमा: बेल्ट र रोलर कन्वेयरहरूमा वर्कपीस रोक्न, स्टेशन स्थानान्तरण, र डाइभर्जिङ/मर्जिङ लाइन ब्लकिङका लागि उपयुक्त। बहु रड अन्त्य विकल्पहरू विभिन्न लोड ग्रेडहरूमा अनुकूल हुन्छन्।

     • स्वचालित प्रशोधन स्टेशनहरू: मेसिन टुल लोडिङ/अनलोडिङ लिमिटिङ, प्याकेजिङ मेसिन पोजिसनिङ र इन्स्पेक्शन स्टेसन रोक्ने, स्थिर र एन्टी-इन्फेरेन्सन चक्रीय अपरेशन डेलिभर गर्नका लागि आदर्श।

     • भारी शुल्क रोक्न परिदृश्यहरू: भारी प्यालेट र टूलिङ बोर्ड रोक्न, वेल्डिङ स्टेशन स्थितिको लागि प्रयोग गरिन्छ। हाइड्रोलिक बफर लीभर प्रकार प्रभावकारी रूपमा बलियो प्रभाव र उच्च आवृत्ति कम्पन प्रतिरोध गर्दछ।

6. 3-चरण द्रुत चयन गाइड

  १. बोर साइज चयन: वास्तविक स्टपिङ लोड अनुसार बोर चयन गर्नुहोस्। नियम पालना गर्नुहोस्: सैद्धान्तिक रोक्न बल ≥ वास्तविक लोड × 2 सुरक्षा कारक। हल्का लोडको लागि φ16~φ20, मध्यम भारको लागि φ32, भारी लोडको लागि φ40~φ50।

  २. स्ट्रोक चयन: मानक स्ट्रोक दायरा 10mm देखि 30mm सम्म। मेकानिकल हस्तक्षेपबाट बच्न workpiece उचाइमा आधारित 5~10mm अतिरिक्त स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्।

  ३. रड अन्त्य चयन

￮ हल्का लोड र कम गति: राउन्ड रड वा बेभल कट प्रकार छनौट गर्नुहोस्

￮ उच्च गति र हल्का लोड: रोलर प्रकार छान्नुहोस्

￮ भारी लोड र उच्च आवृत्ति प्रभाव: हाइड्रोलिक बफर लीभर प्रकार (B/C/D/E) छनौट गर्नुहोस्

एक वाक्य सारांश

     SOLH RSQ श्रृंखला निश्चित-उचाइ स्टपर सिलिन्डरहरूमा कठोर स्थिर माउन्टिङ संरचना, विविध रड अन्त्य विकल्पहरू, 4-साइड स्विच स्थापना र तेल-रहित लामो-जीवन प्रदर्शन, विभिन्न स्वचालित कन्वेयर र प्रशोधन स्टेशनहरूको लागि लागत-प्रभावी, स्थिर र प्रभाव-प्रतिरोधी मानक स्टपिङ समाधानहरू प्रदान गर्दछ।
