RM श्रृंखला चुम्बकीय युग्मन रडलेस सिलिन्डर

SOLH RM श्रृंखला चुम्बकीय युग्मन रडलेस सिलिन्डर Airtac समकक्षहरूसँग आदानप्रदान गर्न डिजाइन गरिएको छ। यसले गैर-सम्पर्क चुम्बकीय सिंक्रोनस ड्राइभ र शून्य चुहावट र धुलो-मुक्त सञ्चालनको लागि पूर्ण रूपमा संलग्न ब्यारेल संरचनालाई अपनाउँछ, इलेक्ट्रोनिक्स, चिकित्सा र खाद्य उद्योगहरूको तेल-रहित स्वच्छ वातावरणको लागि उपयुक्त। बोर साइजहरू φ10 देखि φ40 mm सम्मको अधिकतम स्ट्रोक 2000 mm, -20℃~70℃ को फराकिलो औद्योगिक तापमान दायरा भित्र सञ्चालन हुन्छ र न्यूनतम स्टार्टअप प्रेशर 0.15 MPa को विशेषता हुन्छ। चार संरचनात्मक भेरियन्टहरू उपलब्ध छन्: RMS आधारभूत प्रकार निर्मित-इन गाइडहरू बिना बाह्य रेलहरू र सबैभन्दा कम लागतमा अन्तिम कोष्ठकहरू चाहिन्छ; सजिलो स्थापनाको लागि अतिरिक्त गाइडहरू बिना सामान्य पार्श्व भारहरूको प्रतिरोध गर्न डुअल गाइड रडहरू र स्लाइडिङ बियरिङहरूसँग एकीकृत RMT मानक प्रकार; RMTL परिशुद्धता संस्करण विस्तारित उच्च परिशुद्धता गाइड रडहरू ± 0.1mm दोहोरिने स्थिति सटीकता प्राप्त गर्दै; RMH भारी शुल्क प्रबलित स्लाइड प्रकार स्वतन्त्र लोड असर को लागी बलियो विरोधी विक्षेपन क्षमता संग। मानक दोहोरो-अन्त रबर बफरहरू वैकल्पिक समायोज्य बफरहरू र 500 mm/s सम्म स्थिर आन्दोलनको लागि बाह्य हाइड्रोलिक बफरहरूसँग सुसज्जित छन्। स्थिति संकेत प्रतिक्रियाको लागि वैकल्पिक चुम्बकीय स्विच किटहरू D-M9 सेन्सरहरूसँग मेल खान्छ। निर्मित गाईडिङ स्ट्रक्चरहरूले बाह्य रैखिक गाइडहरूको अतिरिक्त खरिद र एसेम्बली लागत घटाउँछ। यसले SMC CY1 र CY3 शृङ्खलाहरू विरुद्ध उत्कृष्ट लागत प्रदर्शन प्रदान गर्दछ, व्यापक रूपमा लामो-दूरी सामग्री कन्भेइङ, सुरक्षात्मक ढोका एक्च्युएसन र मध्यम-बजेट स्वचालित उत्पादन लाइनहरूमा परम्परागत टाई रड सिलिन्डरहरूको स्पेस-सेभिङ रिट्रोफिटिंगमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

RM श्रृंखला चुम्बकीय युग्मन रडलेस सिलिन्डर | Airtac कम्प्याक्ट निर्देशित लामो स्ट्रोक प्रकार

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

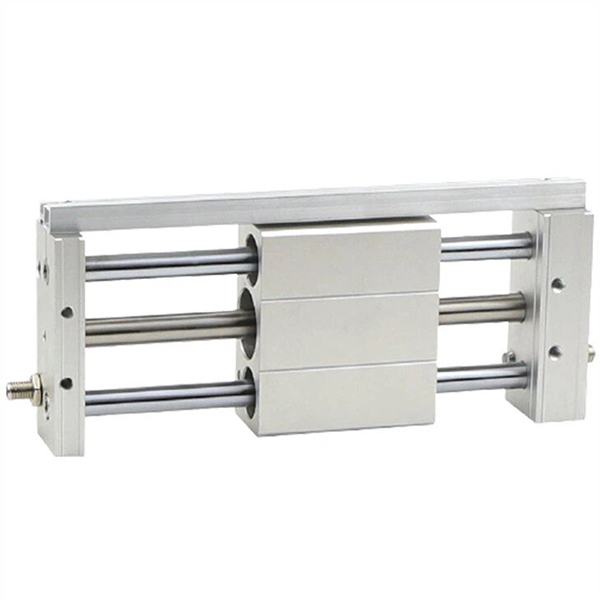

RMT

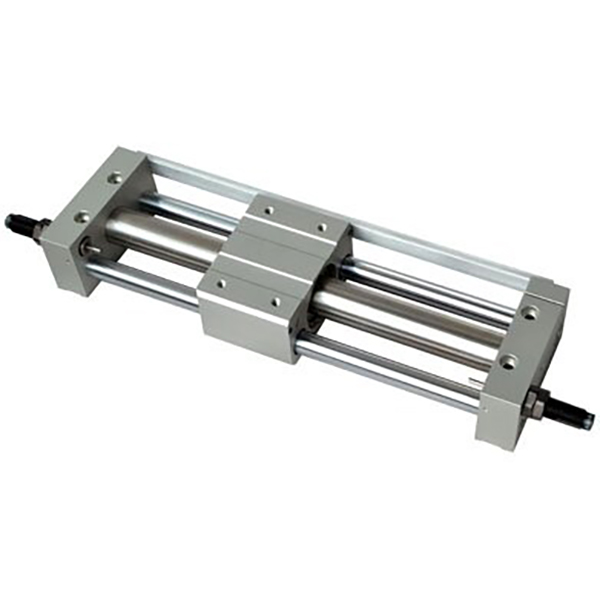

RMTL

उत्पादन अवलोकन

SOLH RM श्रृंखला कम्प्याक्ट, लामो-स्ट्रोक र निर्देशित रैखिक ड्राइभिङ मागहरूको लागि डिजाइन गरिएको मुख्यधारा Airtac-शैली चुम्बकीय युग्मन रडलेस सिलिन्डर हो। आन्तरिक पिस्टन र बाह्य स्लाइड तालिका बीच गैर-सम्पर्क चुम्बकीय सिंक्रोनस प्रसारण अपनाउदै, पूर्ण रूपमा संलग्न संरचनाले पूर्ण शून्य चुहावट र धुलो-मुक्त सञ्चालन प्राप्त गर्दछ। आधारभूत प्रकार र निर्देशित रड प्रकार सहित चार कोर मोडेलहरू कभर गर्दै, बोरको साइज φ10 देखि φ40mm सम्मको अधिकतम स्ट्रोक 2000mm हुन्छ। बिल्ट-इन गाईडिङ, फराकिलो तापक्रम अनुकूलनता र उच्च लागत कार्यसम्पादनको विशेषता रहेको, यो SMC CY1/CY3 शृङ्खलाको रुचाइएका घरेलु विकल्पको रूपमा सेवा गर्दै लामो-स्ट्रोक रैखिक स्थानान्तरण र क्लिन-स्पेस स्वचालन परिदृश्यहरूको लागि पूर्ण रूपमा उपयुक्त छ।

कोर मोडेल वर्गीकरण र संरचनात्मक सुविधाहरू

1. पूरा RM परिवार मोडेल वर्गीकरण

• RMS आधारभूत प्रकार: बिल्ट-इन गाईडिङ सिस्टम बिना अल्ट्रा-मिनिमलिस्ट संरचना। स्थापनाको लागि बाह्य समर्थन कोष्ठक र रैखिक गाइड रेलहरू आवश्यक पर्दछ। यसले सबैभन्दा कम लागत सुविधा दिन्छ र आरक्षित मार्गनिर्देशन संरचनाहरूसँग बजेट-संवेदनशील परियोजनाहरूको लागि आदर्श हो।

• RMT मानक निर्देशित प्रकार: एकीकृत गाईडिङ प्रकार्यका लागि डुअल गाइड रडहरू र स्लाइडिङ बियरिङहरूसँग सुसज्जित। यसले बाह्य गाइड रेलहरू बिना पार्श्व र सनकी भारहरू सहन सक्छ, परम्परागत कार्य अवस्थाहरूको लागि सरल र छिटो स्थापना सक्षम पार्दै।

• RMTL प्रेसिजन निर्देशित प्रकार: विस्तारित उच्च-परिशुद्धता गाइड रडहरू र उच्च-कठोरता बियरिङहरू रैखिक गति सटीकता बढाउनको लागि अपनाउछ। उच्च परिशुद्धता स्ट्रोक स्थिति र माइक्रो-दूरी स्थानान्तरण आवश्यकताहरू पूरा गर्दै, दोहोरिने स्थिति सटीकता ± 0.1mm पुग्छ।

• RMH उच्च-लोड स्लाइड प्रकार: प्रबलित स्लाइड रेलहरू र उच्च-शक्तिको गाइड रड संरचनाको साथ अनुकूलित, उत्कृष्ट लोड क्षमता र एन्टी-डिफ्लेक्शन प्रदर्शनको विशेषता। यो सीधा भारी लोड र उच्च-स्थिरता सञ्चालन परिदृश्यहरूको लागि स्ट्यान्डअलोन स्लाइडिङ तालिका रूपमा प्रयोग गर्न सकिन्छ।

२. कोर संरचनात्मक लाभहरू

• चुम्बकीय युग्मन ड्राइभ र शून्य-रिसाव सफा प्रदर्शन: बिल्ट-इन उच्च-शक्ति चुम्बकीय एरेले गैर-मेकानिकल सिंक्रोनस प्रसारणलाई महसुस गर्छ। पूर्ण रूपमा संलग्न सिलिन्डर ब्यारेलले बाह्य वातावरणबाट आन्तरिक हावा सर्किटहरूलाई पूर्ण रूपमा अलग गर्दछ, शून्य हावा चुहावट र धुलो-मुक्त सञ्चालन प्राप्त गर्दछ। यसले खाना, इलेक्ट्रोनिक्स र मेडिकल क्लिन वर्कशप एप्लिकेसनहरूका लागि स्वास्थ्यसम्बन्धी मापदण्डहरूको पूर्ण पालना गर्दछ।

• रडलेस कम्प्याक्ट डिजाइन र स्पेस बचत: कुनै पिस्टन रड विस्तार संरचनाले परम्परागत टाई-रड सिलिन्डरहरूको तुलनामा 50% ले स्थापना स्थान घटाउँदैन। यसले अधिकतम 2000mm लामो-स्ट्रोक अवस्थाहरूमा पनि झुकाउन बिना स्थिर रैखिक सञ्चालन कायम राख्छ, कम्प्याक्ट उपकरण डिजाइनलाई पूर्ण रूपमा समर्थन गर्दछ।

• पृथक डस्टप्रूफ संरचना र विस्तारित सेवा जीवन: पिस्टन च्याम्बर र स्लाइड टेबललाई सिलिन्डर भित्री भागमा बाहिरी धुलो, फोहोर र अशुद्धताहरू पस्नबाट रोक्नको लागि पूर्ण रूपमा अलग गरिएको छ। अप्टिमाइज गरिएको पहिरन-प्रतिरोधी औंठी र डस्टप्रूफ रिंग संयोजनले घर्षण हानिलाई प्रभावकारी रूपमा कम गर्छ र समग्र सेवा जीवनलाई लम्ब्याउँछ।

• एकीकृत डुअल-गाइड रड डिजाइन (RMT/RMTL/RMH): आत्म-निहित मार्गदर्शक संरचनाले बाह्य स्लाइड रेलहरूको आवश्यकतालाई हटाउँछ। यसले प्रभावकारी रूपमा पार्श्व बल र विलक्षण लोड हस्तक्षेपको प्रतिरोध गर्दछ, उच्च स्थापना दक्षताको साथ सहज र स्थिर पारस्परिक गति सुनिश्चित गर्दै।

• स्थिर सञ्चालनको लागि बहु-बफर कन्फिगरेसन: मानक निश्चित दोहोरो-अन्त रबर बफरहरूले सञ्चालन प्रभावलाई अवशोषित गर्दछ र दौडिरहेको आवाज कम गर्दछ। वैकल्पिक समायोज्य बफरहरू र हाइड्रोलिक बफरहरूले 500mm/s को अधिकतम गतिमा स्थिर सञ्चालनलाई समर्थन गर्दछ, उच्च-गति चक्रीय आन्दोलनको समयमा कठोर प्रभावबाट बच्न।

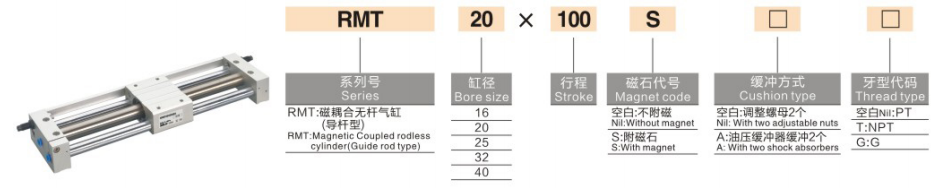

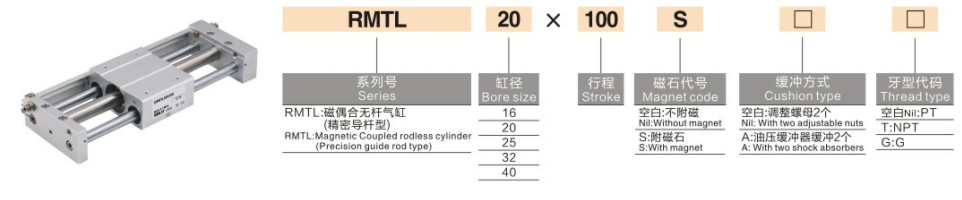

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरणहरू: RMT20-500 | RMS16-300-एस

कोड खण्ड	विशिष्टता अर्थ
RM	श्रृंखला कोड: चुम्बकीय युग्मन रडलेस सिलिन्डर (Airtac मानक)
S/T/TL/H	संरचना प्रकार: S=आधारभूत; T = मानक गाइड; TL = प्रेसिजन गाइड; H = उच्च-लोड स्लाइड
१०/१६/२०/२५/३२/४०	कोर बोर साइज (मिमी)
५०~२०००	स्ट्रोक लम्बाइ (मिमी): मानक 50 ~ 1000 मिमी; अधिकतम विस्तारित 2000mm
-एस	वैकल्पिक सहायक: S = चुम्बकीय सुसज्जित, D-M9 श्रृंखला स्विचहरूसँग उपयुक्त

2.मानक अर्डर सन्दर्भ उदाहरणहरू

• RMS16-300: 16mm बोर, 300mm स्ट्रोक, चुम्बकीय स्विच बिना आधारभूत गैर-निर्देशित प्रकार

• RMT20-500-S: 20mm बोर, 500mm स्ट्रोक, चुम्बकीय सहायकको साथ मानक निर्देशित प्रकार

• RMTL25-800: 25mm बोर, 800mm स्ट्रोक, उच्च परिशुद्धता निर्देशित प्रकार

कोर प्राविधिक निर्दिष्टीकरण (२० ℃ मानक अवस्था)

1. आधारभूत सामान्य निर्दिष्टीकरणहरू

• सञ्चालन मोड: डबल-अभिनय चुम्बकीय युग्मन गैर-सम्पर्क सिंक्रोनस प्रसारण

• काम गर्ने तरल पदार्थ: फिल्टर गरिएको संकुचित हावा (40μm फिल्टरेशन, तेल-रहित सञ्चालन उपलब्ध)

• परिवेशको तापक्रम: -20℃~70℃ (अल्ट्रा-वाइड तापमान औद्योगिक ग्रेड)

• कार्य दबाव दायरा: ०.१५ ~ ०.७ एमपीए; प्रमाण दबाव: 1.0MPa

• मानक सञ्चालन गति: 50~ 500mm/s

• बफर मोड: मानक दोहोरो-अन्त निश्चित रबर बफर; वैकल्पिक समायोज्य बफर / हाइड्रोलिक बफर

• चुम्बकीय होल्डिंग बल: 55~1400N (बिस्तारै बोरको साइज बढ्दै जान्छ)

2. मुख्य कार्यसम्पादन प्यारामिटर चार्ट (@0.5MPa)

बोर φ (मिमी)	सैद्धान्तिक जोर (N)	सिफारिस गरिएको लोड (किग्रा)	चुम्बकीय होल्डिङ फोर्स (N)	पोर्ट साइज
10	31	0.8	55	M5×0.8
16	78	2	140	M5×0.8
20	123	4	220	Rc1/8
25	192	6	345	Rc1/8
32	314	10	560	Rc1/8
40	490	16	880	Rc1/4

कोर कन्फिगरेसन र चयन दिशानिर्देशहरू

1. लोड र थ्रस्ट द्वारा बोर साइज चयन

• φ10~φ16 (माइक्रो लाइट ड्युटी): लोडको लागि उपयुक्त ≤2kg, छोटो-स्ट्रोक सटीक घटक स्थानान्तरण र लघु इलेक्ट्रोनिक स्वचालन उपकरणहरूमा माइक्रो-पोजिसनिङ अपरेसनहरूमा समर्पित।

• φ20~φ25 (जनरल लाइट ड्युटी): सामान्य स्वचालित उत्पादन लाइनहरूमा परम्परागत लामो-स्ट्रोक पुशिङ र पुलिङ अपरेसनहरू (≤1000mm) को लागि आदर्श, 4 ~ 6kg हल्का लोडसँग मेल खान्छ।

• φ32~φ40 (मध्यम शुल्क): 10 ~ 16 kg मध्यम लोड परिदृश्यहरूको लागि लागू, लामो-स्ट्रोक सामग्री ह्यान्डलिंग र प्याकेजिङ्ग र रसद स्वचालन उपकरणहरूमा उच्च-फ्रिक्वेन्सी चक्रीय कार्य अवस्थाहरूमा पूर्ण रूपमा अनुकूलित।

2. मोडेल र मार्गनिर्देशन प्रणाली चयन

• RMS आधारभूत प्रकार: बिल्ट-इन गाईडिंग बिना अल्ट्रा-कम लागत समाधान। बजेट-संवेदनशील परियोजनाहरू र पूर्व-स्थापित बाह्य रैखिक गाइड रेलहरूको साथ उपकरणहरूको लागि उपयुक्त, डुअल-अन्त कोष्ठक फिक्सेसन आवश्यक छ।

• RMT मानक निर्देशित प्रकार: बिल्ट-इन बियरिङ गाईडिङको साथमा सबैमा एक डुअल गाइड रड डिजाइन। यसले साधारण स्थापना र मानक कार्य अवस्थाहरूको लागि व्यापक अनुकूलन क्षमताको विशेषता सहित बाह्य गाईडिङ सामानहरू बिना पारम्परिक पार्श्व भारहरूको प्रतिरोध गर्न सक्छ।

• RMTL प्रेसिजन निर्देशित प्रकार: विस्तारित उच्च परिशुद्धता गाइड रडहरूले ± ०.१mm सम्म दोहोरिने स्थिति सटीकता प्राप्त गर्दै, रैखिक गति स्थिरतालाई अनुकूलन गर्दछ। सटीक स्थिति, सटीक विधानसभा र उच्च-रैखिक-माग परिदृश्यहरूको लागि उत्तम विकल्प।

• RMH उच्च-लोड स्लाइड प्रकार: प्रबलित स्लाइड रेल र उच्च-शक्ति गाइड रड संरचनाले एन्टी-डिफ्लेक्शन क्षमता र लोड क्षमतामा धेरै सुधार गर्दछ। यसले भारी-लोड लामो-स्ट्रोक ड्राइभिङ कार्यहरू पूरा गर्न स्वतन्त्र स्लाइडिङ तालिकाहरू प्रतिस्थापन गर्न सक्छ।

3. वातावरण र कार्यात्मक कन्फिगरेसन चयन

• स्वच्छ वातावरण आवेदन: शून्य चुहावट र धुलो-रहित गैर-सम्पर्क चुम्बकीय प्रसारणले माध्यमिक प्रदूषणलाई जोगाउँछ। RMT र RMTL स्व-निर्देशित मोडेलहरू खाना, चिकित्सा र इलेक्ट्रोनिक सफा कार्यशालाहरूमा दीर्घकालीन स्थिर सञ्चालनको लागि रुचाइन्छ।

• उच्च गतिको कार्य अवस्था अपग्रेड: उच्च आवृत्ति चक्रीय उत्पादन लाइनहरूको लागि 500mm/s सम्म निरन्तर उच्च-गति सञ्चालनलाई स्थिर रूपमा समर्थन गर्दै अन्तिम प्रभाव हटाउन बाह्य हाइड्रोलिक बफरहरूसँग सुसज्जित।

• सटीक स्थिति प्रतिक्रिया: थप्नुहोस् -S चुम्बकीय सुसज्जित कन्फिगरेसन, D-M9 शृङ्खला चुम्बकीय स्विचहरूसँग मिल्दो, बहु-बिन्दु स्ट्रोक स्थिति महसुस गर्दै र स्वचालित लिङ्केज नियन्त्रणको लागि वास्तविक-समय विद्युतीय संकेत प्रतिक्रिया।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

• सफा कोठा इलेक्ट्रोनिक सामग्री स्थानान्तरण: धुलो-रहित र शून्य-प्रदूषण चुम्बकीय युग्मन संरचना व्यापक रूपमा सेमीकन्डक्टर र LCD धुलो-मुक्त कार्यशालाहरूमा लामो दूरीको सामग्री ह्यान्डलिङको लागि प्रयोग गरिन्छ, प्रभावकारी रूपमा सफा उत्पादन वातावरणको सुरक्षा।

• खाद्य र औषधि प्याकेजिङ लाइन विस्थापन: सेल्फ-निर्देशित एकीकृत डिजाइनले स्थापना र दैनिक मर्मतसम्भारलाई सरल बनाउँछ, स्वच्छ र भरपर्दो कार्यसम्पादनको साथ हल्का र मध्यम-कर्तव्य प्याकेजिङ्ग उपकरणहरूको लामो-स्ट्रोक वर्कपीस पुशिंग र तान्ने मागहरू पूरा गर्दछ।

• स्वचालित उपकरण ढोका र ढाल नियन्त्रण: रोडलेस कम्प्याक्ट संरचनाले 50% स्थापना ठाउँ बचत गर्छ, लामो-स्ट्रोक उपकरण सुरक्षात्मक ढोका, धुलो ढाल र सुरक्षा कभरहरूको स्थिर खोल्ने र बन्द ड्राइभिङको लागि उपयुक्त।

• लामो-स्ट्रोक विधानसभा लाइन परिशुद्धता स्थिति: RMTL उच्च परिशुद्धता निर्देशित मोडेलले उत्कृष्ट रेखीयता र दोहोर्याइएको स्थिति सटीकता सुनिश्चित गर्दछ, 1 ~ 2m अल्ट्रा-लामो-दूरी सटीक स्थिति र उत्पादन लाइनहरूको चक्रीय सन्देश आवश्यकताहरू पूरा गर्दछ।

• कम्प्याक्ट उपकरण नवीकरण र स्पेस बचत: यसले लामो-स्ट्रोक (>500mm) परिदृश्यहरूमा परम्परागत टाई-रड सिलिन्डरहरूको लागि एक आदर्श प्रतिस्थापनको रूपमा कार्य गर्दछ, उपकरण लेआउटलाई धेरै अनुकूलन गर्दै र कम्प्याक्ट स्वचालित उपकरण डिजाइनलाई साकार पार्छ।

RM श्रृंखला बनाम CY1 / CY3 श्रृंखला कोर प्यारामिटर तुलना

तुलना वस्तु	RM श्रृंखला (Airtac)	CY1 श्रृंखला (SMC आधारभूत)	CY3 श्रृंखला (SMC अपग्रेड गरिएको)
मार्गदर्शन कन्फिगरेसन	आत्म-निहित डुअल गाइड रड (RMT/RMTL/RMH)	आधारभूत प्रकार गैर-निर्देशित, बाह्य गाइड आवश्यक छ	आधारभूत प्रकार गैर-निर्देशित, बाह्य गाइड आवश्यक छ
अधिकतम स्ट्रोक लम्बाइ	2000mm	1500mm	5000mm
न्यूनतम कार्य दबाव	०.१५ एमपीए	0.18MPa	०.१२ एमपीए
स्थिति सटीकता दोहोर्याउनुहोस्	± ०.१ मिमी (RMTL)	± ०.२ मिमी	± ०.१ मिमी
लागत स्तर	मध्यम (उच्च लागत प्रदर्शन)	कम	उच्च
कोर लागू परिदृश्यहरू	घरेलु स्वचालन, मध्यम बजेट, कुनै बाह्य गाइड आवश्यक छैन	बजेट-संवेदनशील, परम्परागत मानक कार्य अवस्था	उच्च आवृत्ति, अल्ट्रा-लामो स्ट्रोक, उच्च मानक सफा काम गर्ने अवस्था

तीन-चरण द्रुत चयन गाइड

१. बोर साइज पुष्टिकरण: सुरक्षा कारक ≥2 सँग वास्तविक लोड वजनमा आधारित आवश्यक थ्रस्ट गणना गर्नुहोस्। सिफारिस गरिएका नियमहरू: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40।

२. मोडेल प्रकार पुष्टिकरण: अति कम बजेटको लागि RMS छनौट गर्नुहोस्; मानक सामान्य कार्य अवस्थाहरूको लागि RMT; उच्च परिशुद्धता स्थिति मांगहरूको लागि RMTL; भारी-लोड र विरोधी विक्षेपन परिदृश्यहरूको लागि RMH।

३. स्ट्रोक विशिष्टता पुष्टिकरण: परम्परागत प्रयोगको लागि मानक 50 ~ 1000mm स्ट्रोक चयन गर्नुहोस्; वैकल्पिक विस्तारित स्ट्रोक 2000mm सम्म मध्यम-लामो दूरी ड्राइभिङ मागहरूको लागि।

एक वाक्य सारांश

SOLH RM श्रृंखला Airtac-शैली चुम्बकीय युग्मन रडलेस सिलिन्डरले मध्यम-बजेट स्वचालित उपकरणहरूको लागि उच्च लागत-प्रदर्शन घरेलू लामो-स्ट्रोक रैखिक ड्राइभिङ समाधानको रूपमा सेवा गर्दै, विविध आत्म-निर्देशित संरचनाहरू, अल्ट्रा-वाइड तापमान अनुकूलनता र शून्य-रिसाव सफा प्रदर्शनलाई एकीकृत गर्दछ।
