ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

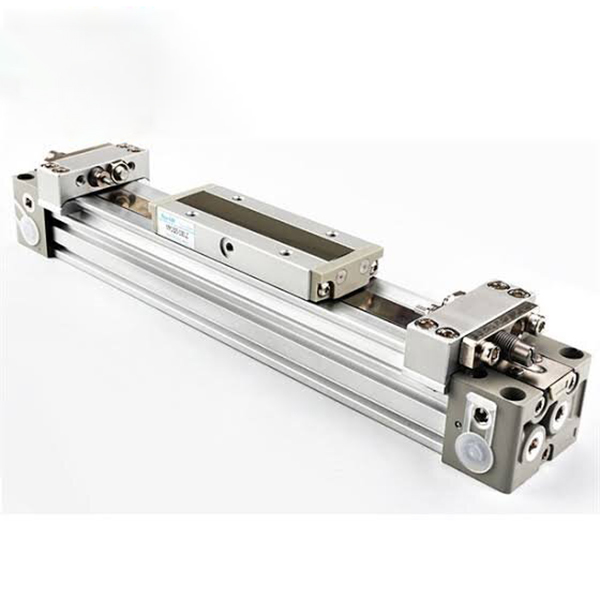

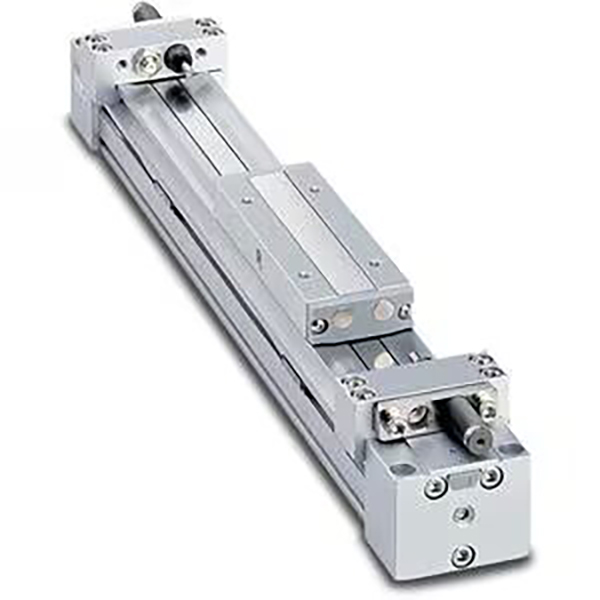

SOLH MY1B शृङ्खला अल्ट्रा-लांग-स्ट्रोक रैखिक ड्राइभिङ अनुप्रयोगहरूको लागि डिजाइन गरिएको एक क्लासिक मेकानिकली जोडिएको रडलेस सिलिन्डर हो। आन्तरिक दबाब सील बेल्ट र बाहिरी डस्टप्रुफ बेल्ट संरचना अपनाएर, यसले परम्परागत रड विस्तारलाई हटाउँछ, वास्तविक स्ट्रोकको लगभग बराबर स्थापना लम्बाइ प्राप्त गर्दछ र परम्परागत टाई-रड सिलिन्डरहरूको तुलनामा 50% भन्दा बढी स्थापना ठाउँ बचत गर्दछ। बोर साइज φ10 देखि φ100mm र 5000mm को अधिकतम स्ट्रोक कभर गर्दै, यसले स्थिर मध्यम-गति र मध्यम-लोड रैखिक गति प्रदान गर्दछ। यो लामो दूरीको सामग्री स्थानान्तरण, स्टेशन सिफ्टिङ र सामान्य स्वचालन उपकरणहरूमा वर्कपीस पुश/तानका लागि इष्टतम लागत-प्रभावी समाधान हो।
• मेकानिकल संयुक्त रडलेस डिजाइन: पिस्टन रड विस्तार नगरी एकीकृत पिस्टन र स्लाइड तालिका संरचना। आन्तरिक सिलिङ बेल्टले हावाको चाप कायम राख्छ जबकि बाहिरी डस्टप्रुफ बेल्टले पूर्ण सुरक्षा प्रदान गर्दछ। सीमित स्थापना परिदृश्यहरूको लागि अत्यधिक उच्च स्थान उपयोगिता महसुस गर्दै, समग्र लम्बाइ स्ट्रोक बराबर हुन्छ।
• उच्च-कठोरता एकीकृत स्लाइड तालिका: स्लाइड तालिका पिस्टनसँग कडा रूपमा जोडिएको छ, उत्कृष्ट झुकाउने क्षण प्रतिरोधको विशेषता। लाइट-ड्युटी अनुप्रयोगहरूको लागि अतिरिक्त मार्गदर्शक संरचनाहरू बिना, मेकानिकल डिजाइन र असेंबलीलाई सरल बनाउँदै भारहरू सिधै स्लाइड टेबलमा माउन्ट गर्न सकिन्छ।
• 4-वे पाइपिङ र लाइटवेट अपग्रेड: अप्टिमाइज गरिएको सिलिन्डर हेडले लचिलो लेआउटको लागि साइटमा पाइपिङ दिशा समायोजनलाई अनुमति दिँदै चार-दिशा पाइपिङ (अगाडि/पछाडि/साइड/तल) समर्थन गर्दछ। अपग्रेड गरिएको सिलिन्डर बडी स्ट्रक्चरले पुरानो संस्करणहरूको तुलनामा φ25/32/40 मोडेलहरूको लागि 17% ले वजन घटाउँछ, समग्र उपकरण लोड घटाउँछ।
• मानक समायोज्य एयर कुशन: दुबै छेउमा निर्मित समायोज्य वायु बफरहरूले प्रभावकारी रूपमा सञ्चालन प्रभावलाई अवशोषित गर्दछ र स्थिर मध्यम-गति सञ्चालनको लागि चलिरहेको आवाज कम गर्दछ। बाह्य हाइड्रोलिक बफरहरू उच्च-गति र भारी-भार काम गर्ने अवस्थाहरूमा अनुकूलन गर्न वैकल्पिक छन्।
• तेल-मुक्त र लामो सेवा जीवन: मानक तेल-मुक्त सञ्चालन डिजाइन औद्योगिक वातावरण र सामान्य स्वचालित उत्पादन लाइनहरू सफा गर्न अनुकूल छ। पहिरन-प्रतिरोधी सील बेल्टले कम मर्मत लागतको साथ लामो-चक्र टिकाउ सञ्चालन सुनिश्चित गर्दछ।
• सजिलो चुम्बकीय स्विच स्थापना: सिलिन्डरको अगाडि र विपरित छेउमा पूर्व-सुरक्षित माउन्टिङ ग्रूभहरूले D-M9 शृङ्खलाका चुम्बकीय स्विचहरूको सिधा अगाडि स्थापना गर्न अनुमति दिन्छ, सुविधाजनक स्थिति संकेत पत्ता लगाउन र लचिलो विद्युतीय एकीकरण सक्षम पार्दै।

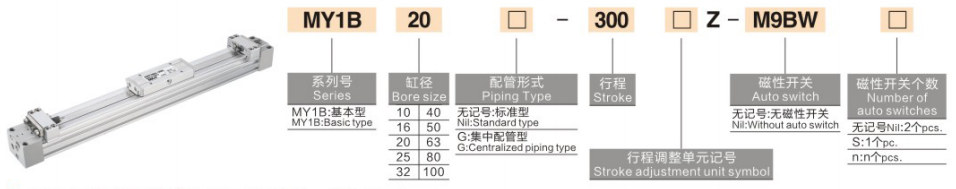

मोडेल उदाहरणहरू: MY1B25-500Z | MY1B40-800AZ
|
कोड खण्ड |
विशिष्टता अर्थ |
|
MY1B |
श्रृंखला कोड: मेकानिकली जोडिएको रडलेस सिलिन्डर, आधारभूत प्रकार |
|
10/16/20/25/32/40/50/63/80/100 |
कोर बोर साइज (मिमी) |
|
१००~५००० |
स्ट्रोक लम्बाइ (मिमी): मानक 100 ~ 2000mm; अधिकतम विस्तारित 5000mm |
|
A |
सटीक सीमा स्थितिको लागि दोहोरो-अन्त स्ट्रोक समायोजन स्क्रू |
|
Z |
मानक दोहोरो-अन्त एयर कुशन कन्फिगरेसन |
|
G |
वैकल्पिक केन्द्रीकृत पाइपिंग प्रकार |
मानक अर्डर सन्दर्भ उदाहरणहरू
• MY1B25-500Z: 25mm बोर, 500mm स्ट्रोक, मानक डुअल-एन्ड एयर कुसन
• MY1B40-800AZ: 40mm बोर, 800mm स्ट्रोक, एयर कुशन + डुअल-एंड स्ट्रोक समायोजन स्क्रू
१ आधारभूत सामान्य विनिर्देशहरू
• सञ्चालन मोड: डबल-अभिनय मेकानिकल संयुक्त ड्राइभिङ
• काम गर्ने तरल पदार्थ: कम्प्रेस्ड हावा (तेल-रहित सञ्चालन उपलब्ध छ)
• परिवेशको तापक्रम: 5 ~ 60 ℃ (चिसो वातावरण छैन)
• कार्य दबाव दायरा: ०.१ ~ ०.८ एमपीए; प्रमाण दबाव: 1.2MPa
• पिस्टन सञ्चालन गति: 100~1000mm/s (मानक हावा कुशन संग); 100~1500mm/s (बाह्य हाइड्रोलिक बफर संग)
• स्ट्रोक सहनशीलता: ≤1000mm स्ट्रोक: ±1.8mm; 1001~3000mm स्ट्रोक: ±2.8mm
• बफर मोड: मानक बिल्ट-इन एयर कुशन (Z); वैकल्पिक बाह्य हाइड्रोलिक बफर (L/H)
२ प्रमुख कार्यसम्पादन प्यारामिटर चार्ट (@0.5MPa)
|
बोर φ (मिमी) |
सैद्धान्तिक जोर (N) |
स्वीकार्य लोड (किग्रा) |
स्वीकार्य झुकाउने क्षण M1 (N·m) |
पोर्ट साइज |
|
10 |
39 |
2 |
0.8 |
M5×0.8 |
|
16 |
98 |
5 |
2.5 |
M5×0.8 |
|
20 |
157 |
8 |
5.0 |
Rc1/8 |
|
25 |
245 |
12 |
10 |
Rc1/8 |
|
32 |
402 |
20 |
20 |
Rc1/8 |
|
40 |
628 |
30 |
40 |
Rc1/4 |
|
50 |
981 |
50 |
78 |
Rc3/8 |
|
63 |
1559 |
80 |
160 |
Rc3/8 |
|
80 |
2513 |
130 |
315 |
Rc1/2 |
|
100 |
3927 |
200 |
615 |
Rc1/2 |
लोड र थ्रस्ट द्वारा 1 बोर साइज चयन
• φ10~φ20 (लाइट ड्युटी): लोड ≤8kg र माइक्रो लामो-स्ट्रोक (≤1000mm) परिदृश्यहरूको लागि लागू, इलेक्ट्रोनिक उपकरण र सानो स्वचालित उपकरण स्थानान्तरणको लागि आदर्श।
• φ25~φ40 (मध्यम-हल्का शुल्क): 12 ~ 30 kg मध्यम-हल्का लोड र परम्परागत 1000 ~ 2000mm लामो-स्ट्रोक सञ्चालनको लागि उपयुक्त, व्यापक रूपमा असेंबली लाइन पुशिङ र सामग्री लोडिङ / अनलोडिङमा प्रयोग गरिन्छ।
• φ50~φ63 (मध्यम शुल्क): 50 ~ 80 kg मध्यम लोड र भारी workpiece स्थानान्तरण संग मेल खान्छ, मेशिन उपकरण र प्रशोधन स्टेशन को लामो-स्ट्रोक ड्राइभिङ को लागी उपयुक्त।
• φ80~φ100 (भारी शुल्क): 130 ~ 200kg भारी भार, ठूलो-मापन उपकरण र रसद लामो दूरीको ह्यान्डलिङको लागि डिजाइन गरिएको, उच्च आवृत्ति भारी शुल्क चक्रीय कार्य अवस्थाहरूमा अनुकूलन।
२ स्ट्रोक र बफर कन्फिगरेसन चयन
• स्ट्रोक दायरा: मानक स्ट्रोक 100 ~ 2000mm कभर; विस्तारित XB11 स्पेसिफिकेशनले विशेष लामो दूरीको ड्राइभिङ मागहरूको लागि 5000mm सम्म अल्ट्रा-लांग स्ट्रोक समर्थन गर्दछ।
• एयर कुशन (Z): मध्यम-गति सञ्चालन (≤1000mm/s) को लागि मानक अनिवार्य कन्फिगरेसन, प्रभावकारी रूपमा अन्त्य प्रभाव र स्थिर चक्रीय आन्दोलनको लागि सञ्चालन आवाज कम गर्दै।
• हाइड्रोलिक बफर (L/H): अति-स्थिर आन्दोलन र आवाज घटाउनको लागि उच्च-गति सञ्चालन (>1000mm/s) वा भारी लोड (>50kg) अवस्थाहरूको लागि सिफारिस गरिएको।
• स्ट्रोक समायोजन स्क्रू (A): डुअल-एन्ड फाइन स्ट्रोक क्यालिब्रेसनलाई समर्थन गर्दै, सटीक सीमा स्थिति (± ०.१ मिमी सटीकता) आवश्यक पर्ने परिदृश्यहरूको लागि सुसज्जित।
3 माउन्टिङ र पाइपिङ निर्देशनहरू
• माउन्ट गर्ने विधि: सिलिन्डर बडी तल वा साइड माउन्टिंग प्वालहरू मार्फत फिक्स गर्न सकिन्छ; लाइट-ड्युटी अनुप्रयोगहरूको लागि आवश्यक कुनै अतिरिक्त मार्गदर्शक संरचना बिना एकीकृत स्लाइड तालिकामा लोडहरू सिधै स्थापना गर्न सकिन्छ।
• लचिलो 4-वे पाइपिङ: अगाडि, पछाडि, छेउ र तल्लो पाइपिंग स्विचिङलाई समर्थन गर्दछ, साइटमा दिशा समायोजनलाई विभिन्न उपकरण लेआउट आवश्यकताहरूमा अनुकूलन गर्न अनुमति दिँदै।
• चुम्बकीय स्विच स्थापना: लचिलो र सही स्ट्रोक स्थिति प्रतिक्रिया महसुस गर्दै, D-M9B/D-M9N शृङ्खला स्विचहरूसँग मिल्दो डुअल-साइड माउन्टिंग ग्रूभहरू आरक्षित।
• अल्ट्रा-लांग स्ट्रोक सामग्री स्थानान्तरण: 1 ~ 5m लामो दूरीको पुशिङ र इलेक्ट्रोनिक, फूड र प्याकेजिङ असेम्ब्ली लाइनहरूमा तान्नको लागि आदर्श, स्पेस-सेभिङ इन्स्टलेशन र उच्च-गति स्थिर सञ्चालनको विशेषता।
• उपकरण ढोका र आवरण खोल्ने / बन्द: कम्प्याक्ट संरचना र भरपर्दो चक्रीय सञ्चालन कार्यसम्पादनको साथ, ठूला मेसिन उपकरणहरू र स्वचालित उपकरणहरूको लामो-स्ट्रोक ढोका शरीर ड्राइभिङमा लागू।
• भारी workpiece विस्थापन: अटोमोबाइल र मेकानिकल प्रशोधन उद्योगहरूमा 30 ~ 200kg भारी workpiece लामो-स्ट्रोक ह्यान्डलिङको लागि उपयुक्त, उच्च कठोरता र उत्कृष्ट विरोधी झुकाउने क्षण क्षमता प्रदान गर्दछ।
• असेंबली लाइन पोजिसनिङ र कन्भेइङ: लामो-स्ट्रोक स्थिति र उत्पादन लाइनहरूको चक्रीय धक्काको लागि प्रयोग गरिन्छ, मानक एयर कुशन डिजाइनको साथ उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप अपरेशनको समयमा आवाज र प्रभाव कम गर्न।
• अनुकूलन स्वचालन उपकरण: विभिन्न गैर-मानक स्वचालित स्टेशनहरूको लागि विश्वव्यापी लामो-स्ट्रोक रैखिक ड्राइभिङ समाधान, विशेष गरी स्पेस-सीमित र लागत-संवेदनशील स्वचालन परियोजनाहरूको लागि उपयुक्त।
• बोर साइज पुष्टिकरण: सुरक्षा कारक ≥1.5 को साथ लोड वजनमा आधारित आवश्यक थ्रस्ट गणना गर्नुहोस्। सिफारिस गरिएको चयन नियमहरू: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100।
• स्ट्रोक विशिष्टता पुष्टिकरण: परम्परागत मागहरूको लागि मानक 100 ~ 2000mm स्ट्रोक चयन गर्नुहोस्; 5000mm सम्म अल्ट्रा-लामो स्ट्रोकको लागि XB11 विस्तारित स्पेसिफिकेशन छनौट गर्नुहोस्।
• कार्यात्मक कन्फिगरेसन मिलान: मध्यम गति सञ्चालनको लागि मानक हावा कुशन (Z) अपनाउनुहोस्; उच्च-गति वा भारी-भार काम गर्ने अवस्थाहरूको लागि हाइड्रोलिक बफर (L/H) मा अपग्रेड गर्नुहोस्; सटीक सीमा स्थिति आवश्यकताहरूको लागि स्ट्रोक समायोजन स्क्रू (ए) थप्नुहोस्।
