MXS श्रृंखला वायवीय स्लाइड तालिका | क्रस रोलर गाइड डुअल-सिलिन्डर प्रकार

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

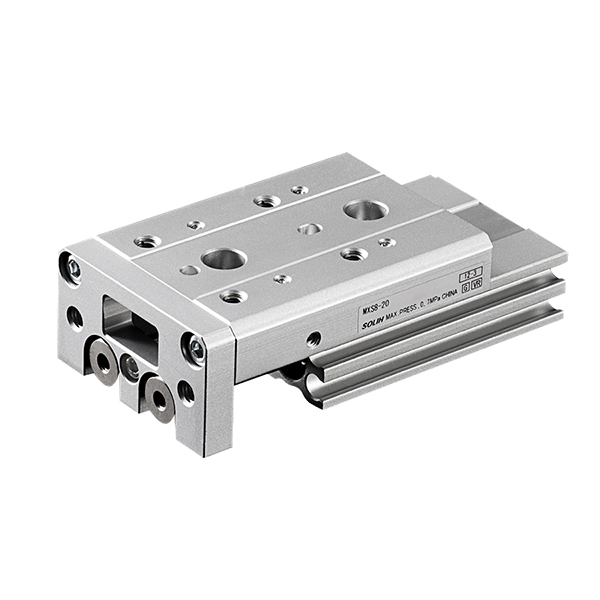

उत्पादन अवलोकन

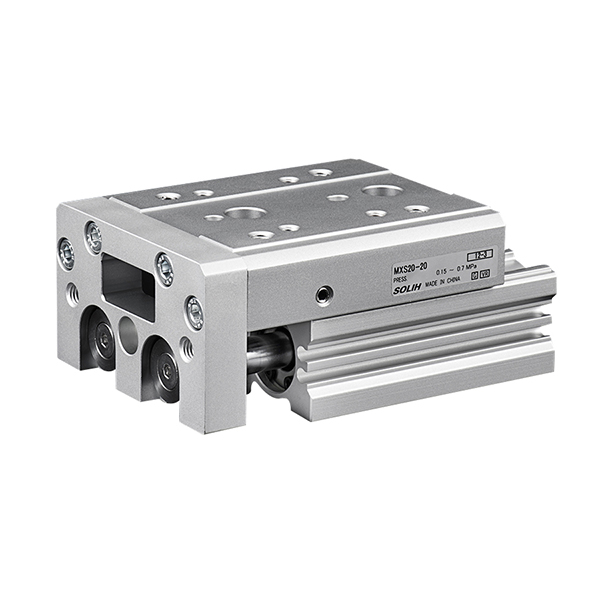

     SOLH MXS श्रृंखला एक उच्च-कठोरता, उच्च-परिशुद्धता एकीकृत वायवीय स्लाइड तालिका हो जसमा डुअल-पिस्टन ड्राइभिङ संरचना र व्यावसायिक क्रस रोलर गाइड रेलहरू छन्। अल्ट्रा-थिन कम्प्याक्ट बडी, शून्य-क्लियरेन्स प्रिलोडेड गाइड प्रणाली र दोब्बर आउटपुट थ्रस्ट सहित, यसले ± ०.०१ मिमी सम्म दोहोर्याउने सटीकताको साथ अल्ट्रा-स्टेबल रैखिक गति प्रदान गर्दछ। सबै-इन-वन एकीकृत डिजाइनले परम्परागत स्प्लिट सिलिन्डर + बाह्य गाइड संयोजनहरूको तुलनामा उपकरणको भोल्युमलाई धेरै कम गर्छ। यो व्यापक रूपमा परिशुद्ध रैखिक स्थानान्तरण, पङ्क्तिबद्ध विधानसभा, इलेक्ट्रोनिक र सेमीकन्डक्टर टूलिङमा लागू हुन्छ, पारंपरिक रैखिक ड्राइभिङ समाधानहरूको लागि इष्टतम अपग्रेड गरिएको प्रतिस्थापनको रूपमा सेवा गर्दै।

मूल संरचना र कार्य सिद्धान्त

     -- डुअल पिस्टन ड्राइभिङ सिस्टम: एउटै बोर साइजको साथ एकल-सिलिन्डर स्लाइडहरूको दोहोरो थ्रस्ट प्रदान गर्दै, डबल-अभिनय डुअल-पिस्टन संरचना अपनाउछ। यसले अत्यधिक सिंक्रोनस अपरेशन सुनिश्चित गर्दछ र प्रभावकारी रूपमा गति विक्षेपन र उच्च आवृत्ति आन्दोलनको समयमा स्विंगलाई हटाउँछ।

     -- प्रिमियम क्रस रोलर गाइड रेल: बिल्ट-इन उच्च परिशुद्धता क्रस रोलर गाइड प्रीलोड डिजाइन, शून्य चलिरहेको क्लियरेन्स, उत्कृष्ट संरचनात्मक कठोरता र रेडियल लोड र टोक़ विक्षेपनको लागि बलियो प्रतिरोध। यसले दीर्घकालीन चक्रीय सञ्चालनको लागि ± ०.०१mm अल्ट्रा-उच्च दोहोरिने स्थिति सटीकतालाई स्थिर रूपमा कायम राख्छ।

     -- एकीकृत सबै-इन-वन डिजाइन: सिलिन्डर र स्लाइड तालिका एकल इकाईको रूपमा पूर्ण रूपमा एकीकृत छन्, विभाजन-प्रकार संरचनाहरूको तुलनामा 30% ~ 50% ले समग्र स्थापना भोल्युम घटाउँछ। यसलाई स्थापनाको समयमा कुनै म्यानुअल पङ्क्तिबद्धता आवश्यक पर्दैन, धेरै एसेम्बली दक्षता र संरचनात्मक स्थिरता सुधार गर्दछ।

     -- लचिलो तीन-पक्षीय माउन्टिंग: पूर्वनिर्धारित सटीक स्थिति पिन प्वालहरूको साथ तल, छेउ र अक्षीय तीन-दिशा स्थापनालाई समर्थन गर्दछ। यसले डायरेक्ट स्ट्याकिंग स्थापना र साइड फिक्स्ड माउन्टिङलाई समर्थन गर्दछ, विविध कम्प्याक्ट उपकरण लेआउट मागहरूमा अनुकूलन गर्दै।

     -- बिल्ट-इन सेन्सर अनुकूलन: D-M9□ र A93 श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दो शरीरमा आरक्षित इम्बेडेड ग्रूभहरू सहित मानक आन्तरिक चुम्बकीय रिंगले सुसज्जित। फ्लश-माउन्ट गरिएको डिजाइनले संरचनात्मक हस्तक्षेपलाई बेवास्ता गर्छ र सही स्ट्रोक स्थिति प्रतिक्रिया सुनिश्चित गर्दछ।

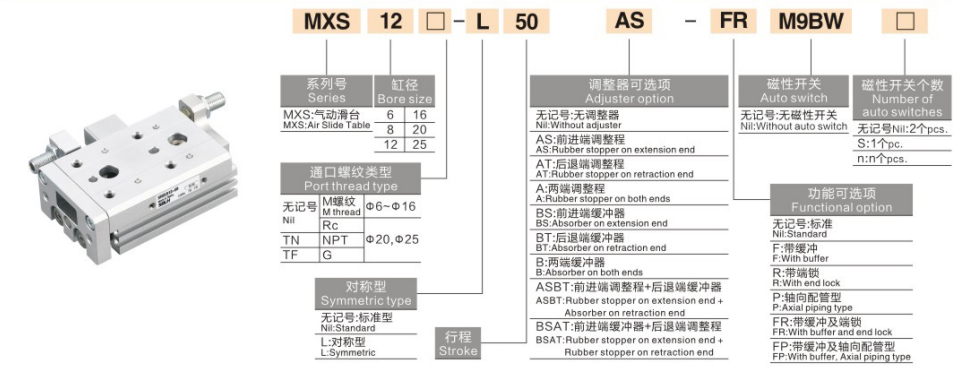

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: MXS16-50AS-M9BW

   2. मानक अर्डर सन्दर्भ उदाहरण

     -- MXS20-75A-FR-M9NL: बोर 20mm, स्ट्रोक 75mm, डुअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिङ, 3m तार लम्बाइ भएको PNP चुम्बकीय स्विच

सामान्य कोर प्राविधिक निर्दिष्टीकरण

आउटपुट बल र लोड सन्दर्भ चार्ट (@0.5MPa, तेर्सो स्थापना)

नोट: लोड क्षमता लामो स्ट्रोक र उच्च गति संग घट्छ; सुरक्षा कारक ≥2; ठाडो लोड स्वीकार्य टोक़ प्रमाणीकरण आवश्यक छ

आवेदन परिदृश्य र चयन दिशानिर्देश

   1. MXS शृङ्खलाका लागि प्राथमिकता आवेदन परिदृश्यहरू

     --  अल्ट्रा-उच्च परिशुद्धता स्थिति र स्थानान्तरण: सटीक रैखिक स्थानान्तरण र इलेक्ट्रोनिक कम्पोनेन्टहरू, टर्मिनलहरू, अप्टिकल लेन्सहरू र मिनिएचर मोड्युलहरूको कडा ±0.01mm स्थिति आवश्यकताहरूको पङ्क्तिबद्धताको लागि आदर्श।

     -- स्पेस-लिमिटेड कम्प्याक्ट उपकरण: अल्ट्रा-पातलो एकीकृत संरचनाले सामान्य स्लाइड टेबलको तुलनामा उपकरणको उचाइ ३०% घटाउँछ, पूर्ण रूपमा फिट हुने मिनिएचराइज्ड र उच्च कम्प्याक्ट स्वचालित स्टेशनहरू।

     -- उच्च-कठोरता र विरोधी-विक्षेपण कार्य अवस्थाहरू: क्रस रोलर गाइड डिजाइनले उत्कृष्ट टोक़ प्रतिरोध र विलक्षण लोड सहिष्णुता प्रदान गर्दछ, रोबोट Z-अक्ष ड्राइभिङ र जटिल बल अवस्थाहरूसँग उच्च-परिशुद्धता विधानसभा स्टेशनहरूको लागि उपयुक्त।

     -- उच्च आवृत्ति छोटो स्ट्रोक चक्रीय सञ्चालन: 10 ~ 50mm छोटो स्ट्रोक भित्र लामो-अवधि उच्च-फ्रिक्वेन्सी सञ्चालनको लागि स्थिर, अफसेट वा जिटर बिना लगातार शुद्धता कायम राख्दै।

     -- संरचनात्मक सरलीकरण र लागत कटौती: एकीकृत सिलिन्डर र गाइड संरचनाले परम्परागत विभाजन "सिलिन्डर + बाह्य गाइड" संयोजनलाई पूर्ण रूपमा प्रतिस्थापन गर्दछ, मेकानिकल डिजाइनलाई सरल बनाउँदै र एसेम्बली र मर्मत लागत घटाउँछ।

व्यावसायिक चयन मुख्य बिन्दुहरू

     -- बोर साइज चयन: workpiece वजन र स्थापना मोड अनुसार बोर साइज मिलाउनुहोस्। स्थिर सञ्चालन सुनिश्चित गर्न मूल्याङ्कन गरिएको मानको ५०% भित्र र ठाडो लोडलाई मूल्याङ्कन गरिएको मानको २५% भित्र नियन्त्रण गर्नुहोस्।

     -- स्ट्रोक चयन: मोडेल चयन गर्दा ५ ~ १० एमएम स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्। यदि सटीक स्ट्रोक ट्रिमिङ आवश्यक छ भने AS/AT/A स्ट्रोक समायोजक (0 ~ 5mm ठीक समायोजन) छनोट गर्नुहोस्।

     -- माउन्टिङ दिशा मिलान: तेर्सो सामग्री ह्यान्डलिङको लागि तल माउन्टिङ; पार्श्व निश्चित स्थापनाको लागि साइड माउन्टिंग; Z-अक्ष स्ट्याकिंग र बहु-तह विधानसभा लागि अक्षीय माउन्ट।

     -- बफर कन्फिगरेसन अनुकूलन: परम्परागत सञ्चालनको लागि मानक रबर बफर। टर्मिनल प्रभाव र कम्पन कम गर्नको लागि सञ्चालन गति 300mm/s भन्दा बढी हुँदा वा लोड वजन 5kg भन्दा बढी हुँदा हाइड्रोलिक बफरसँग सुसज्जित गर्नुहोस्।

     -- स्थिति पत्ता लगाउने सेटअप: M9B/M9N चुम्बकीय स्विचहरूसँग उपयुक्त। दोहोरो-साइड इम्बेडेड ग्रूभहरूले विस्तार र फिर्ता स्ट्रोक दुवैको लागि सही इन-प्लेस सिग्नल पत्ता लगाउन 2 स्विचहरूको स्थापनालाई समर्थन गर्दछ।

एक वाक्य सारांश

     SOLH MXS श्रृंखला डुअल-सिलिन्डर वायवीय स्लाइड तालिकाले प्रिमियम क्रस रोलर गाइड र एकीकृत सबै-इन-वन संरचना, डबल थ्रस्ट, ± ०.०१ मिमी अल्ट्रा-उच्च परिशुद्धता, उच्च कठोरता र एन्टी-डिफ्लेक्शन क्षमता, उच्च-अन्तको प्री-डक्ट लाइन र इलेक्ट्रोनिक ड्राइभिंग समाधानको लागि सेवा प्रदान गर्दछ। उच्च आवृत्ति स्थिति स्वचालन।
