MXQ श्रृंखला एयर स्लाइड तालिका

SOLH MXQ किफायती वायवीय स्लाइड तालिका SMC MXQ श्रृंखला संग विनिमेय छ। यसले दोहोरो-पिस्टन ड्राइभिङ र गैर-प्रीलोडेड रिसर्क्युलेटिंग बल गाइड रेल अपनाउँछ, MXS भन्दा कम उचाइ र हल्का तौल भएको अल्ट्रा-थिन लाइटवेट एकीकृत इकाईको रूपमा निर्मित, ± 0.02mm को दोहोर्याइएको स्थिति सटीकता हासिल गर्दै। स्थिति पिन प्वालहरू (तल, छेउ र अक्षीय) संग तीन-पक्षीय माउन्ट उपलब्ध छ। बोर आकार φ6~25mm, मानक स्ट्रोक 10~150mm, वैकल्पिक 0~5mm स्ट्रोक समायोजकहरू। बिल्ट-इन चुम्बकले चुम्बकीय स्विचहरू फिट गर्दछ र तेल-रहित सञ्चालनलाई समर्थन गर्दछ। लागत-प्रभावी आधारभूत रैखिक एक्चुएटरको रूपमा, यो बजेट-संवेदनशील परियोजनाहरूमा फिट हुन्छ र साना इलेक्ट्रोनिक र प्लास्टिक भागहरू र मानक-परिशुद्धता स्वचालित असेंबली लाइनहरूको लाइट-लोड उच्च-फ्रिक्वेन्सी स्थानान्तरणको लागि व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MXQ श्रृंखला वायवीय स्लाइड तालिका | पुन: परिक्रमा गर्ने बल गाइड / आर्थिक प्रकार

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

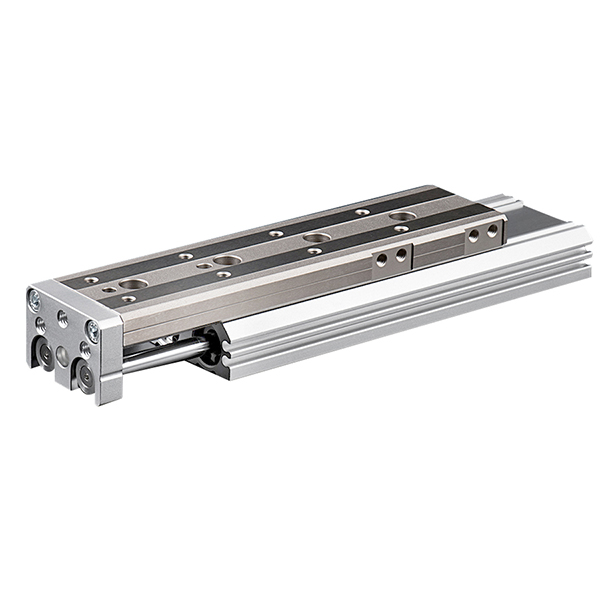

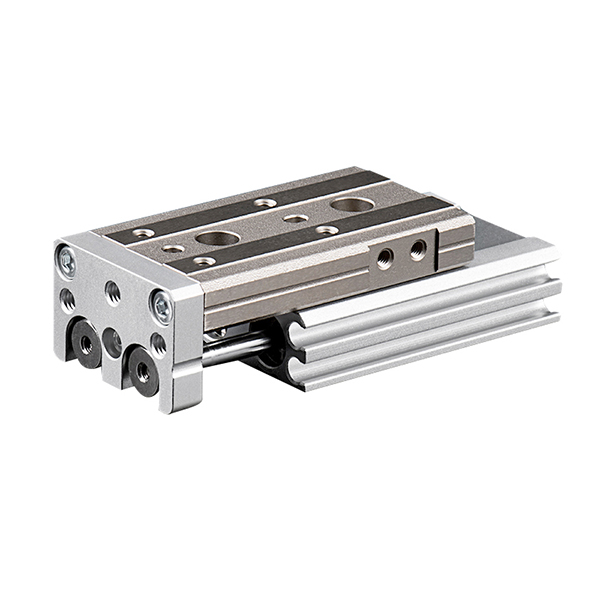

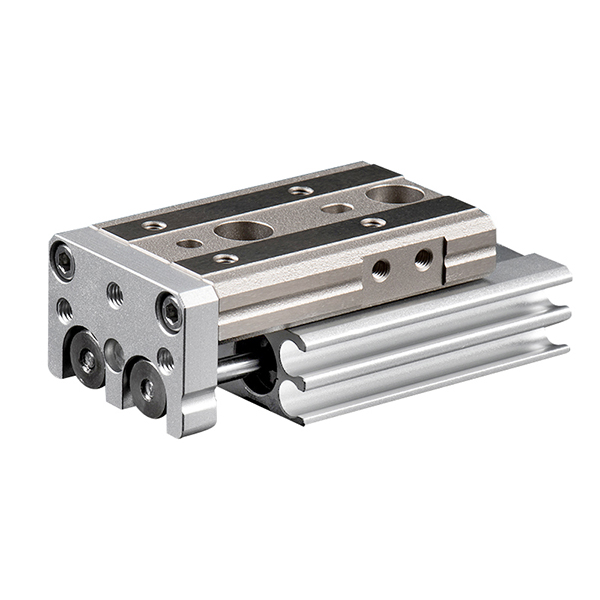

SOLH MXQ श्रृंखला एक किफायती कम्प्याक्ट वायवीय स्लाइड तालिका हो जसमा डुअल-पिस्टन ड्राइभिङ प्रणाली र बल गाइड रेलहरू पुन: परिक्रमा हुन्छ। अति पातलो र हल्का तौल एकीकृत संरचना अपनाउदै, यसले ± ०.०२mm को दोहोरिने सटीकताको साथ स्थिर मध्यम-परिशुद्धता रैखिक गति प्रदान गर्दछ। परम्परागत "सिलिन्डर + बाह्य गाइड" संयोजनको लागत-प्रभावी विकल्पको रूपमा, यसले भरपर्दो अपरेटिङ कार्यसम्पादन कायम राख्दा उपकरणको लागतलाई धेरै कम गर्छ। सामान्य स्वचालित ह्यान्डलिंग र मानक परिशुद्धता विधानसभा परिदृश्यहरूको लागि आदर्श, यो मास स्वचालित उत्पादन लाइनहरूको लागि मनपर्ने आधारभूत रैखिक ड्राइभिङ समाधान हो।

मूल संरचना र कार्य सिद्धान्त

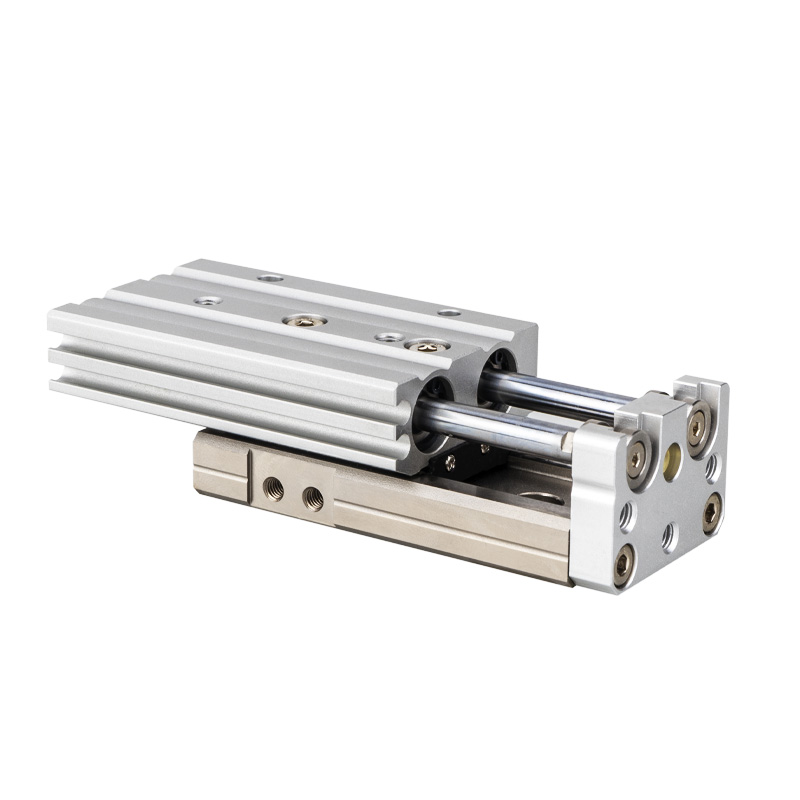

-- डुअल पिस्टन डबल एक्टिंग ड्राइभ: एउटै बोर साइजको एकल-सिलिन्डर स्लाइडहरूको दोहोरो आउटपुट थ्रस्ट प्रदान गर्ने डुअल-पिस्टन संरचनासँग सुसज्जित। यसले उच्च-फ्रिक्वेन्सी चक्रीय सञ्चालनको समयमा शून्य स्विङ वा विक्षेपणको साथ सिंक्रोनस र स्थिर रैखिक आन्दोलन सुनिश्चित गर्दछ।

-- पुन: परिक्रमा गर्ने बल गाइड रेल: नन-प्रीलोडेड रिसर्क्युलेटिंग बल गाइड डिजाइन, सहज प्रकाश-लोड आन्दोलन र कम उत्पादन लागतको विशेषता राख्छ। यसले स्थिर ± 0.02mm दोहोर्याउने स्थिति सटीकता कायम राख्छ, पूर्ण रूपमा मध्यम-परिशुद्धता स्वचालन आवश्यकताहरू पूरा गर्दछ।

-- अल्ट्रा-थिन र लाइटवेट एकीकृत शरीर: एकीकृत सिलिन्डर र स्लाइड तालिका संरचना MXS शृङ्खलाको तुलनामा उचाइमा १०% कम र तौलमा २२% हल्का छ, स्पेस-सीमित उपकरणहरूको लागि थप कम्प्याक्ट स्थापना लेआउट महसुस गर्दै।

-- लचिलो तीन-पक्षीय माउन्टिंग: प्रिसेट प्रेसिजन पोजिसनिङ पिन होलहरूसँग तल, छेउ र अक्षीय तीन-दिशा फिक्सिङलाई समर्थन गर्दछ। यसले साइटमा स्थापना र स्थिति प्रक्रियालाई सरल बनाउँछ, समग्र विधानसभा दक्षता सुधार गर्दछ।

-- बिल्ट-इन चुम्बकीय प्रेरण डिजाइन: D-M9□ र A93 शृङ्खलाका चुम्बकीय स्विचहरूका लागि आरक्षित साइड माउन्टिङ ग्रूभहरू सहितको मानक आन्तरिक चुम्बकीय रिंग। फ्लश माउन्टिंग डिजाइनले संरचनात्मक हस्तक्षेपलाई बेवास्ता गर्छ र स्थिर स्थिति संकेत प्रतिक्रिया सुनिश्चित गर्दछ।

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MXQ16-50AS-M9BW

स्थिति	कोड	विशिष्टता विवरण
1	MXQ	शृङ्खला कोड: दोहोरो-सिलिन्डर स्लाइड तालिका पुन: परिक्रमा गर्ने बल गाइड
2	६/८/१२/१६/२०/२५	बोर साइज (मिमी)
3	10/20/30/40/50/75/100/125/150	मानक स्ट्रोक (मिमी)

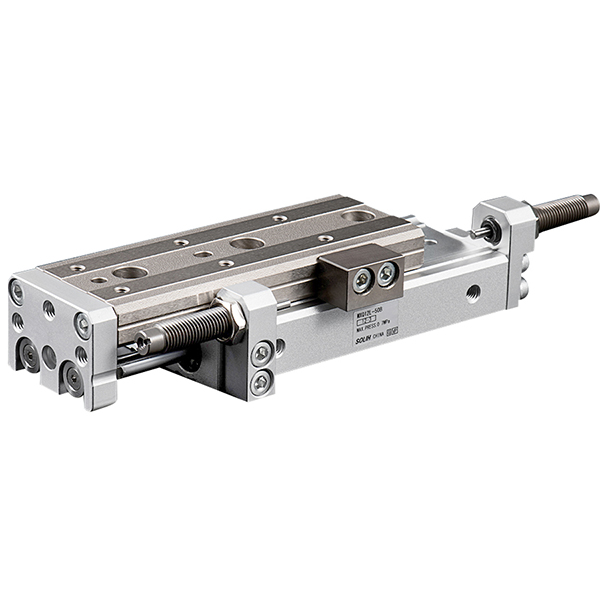

4	खाली/AS/AT/A	स्ट्रोक समायोजन: खाली = कुनै समायोजन; AS = अगाडि अन्त 0 ~ 5mm समायोजन; AT = पछाडिको अन्त्य 0 ~ 5 मिमी समायोजन; A = दोहोरो-अन्त 0 ~ 5mm समायोजन
5	M9B/M9N/A93 + W/L	चुम्बकीय स्विच: M9B(NPN)/M9N(PNP)/A93; तार लम्बाइ: W=1m / L=3m
6	FR/B	वैकल्पिक प्रत्यय: FR = अक्षीय पाइपिंग; B = दोहोरो-अन्त रबर बफर

2. मानक अर्डर सन्दर्भ उदाहरण

-- MXQ20-75A-FR-M9NL: बोर 20mm, स्ट्रोक 75mm, डुअल-एंड स्ट्रोक समायोजन, अक्षीय पाइपिङ, 3m तार लम्बाइ भएको PNP चुम्बकीय स्विच

सामान्य कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	प्राविधिक डाटा
बोर साइज दायरा	6 / 8 / 12 / 16 / 20 / 25 मिमी
मानक स्ट्रोक दायरा	10 ~ 150mm (बोर साइज संग बढ्दै)
सञ्चालन मोड	दोहोरो अभिनय
कार्य दबाव दायरा	०.१५~०.७ एमपीए (इष्टतम: ०.५ एमपीए)
प्रमाण दबाव	१.०५ एमपीए
परिवेशको तापक्रम	-10 ℃ ~ +60 ℃ (ठिक नरहने)
स्थिति सटीकता दोहोर्याउनुहोस्	± ०.०२ मिमी
अधिकतम परिचालन गति	50~500 mm/s (तेर्सो आवेदन ≤300 mm/s सिफारिस गरिएको)
बफर मोड	मानक रबर बफर; वैकल्पिक हाइड्रोलिक बफर (MXQ6 बाहेक)
एयर पोर्ट साइज	M3×0.5 (φ6); M5×0.8 (φ8~φ25)
स्नेहन मोड	तेल-मुक्त सञ्चालन
माउन्ट गर्ने विधि	तल्लो / छेउ / अक्षीय तीन-पक्षीय फिक्सिङ स्थिति पिन प्वालहरू संग

आउटपुट बल र लोड सन्दर्भ चार्ट (@0.5MPa, तेर्सो स्थापना)

नोट: लोड क्षमता लामो स्ट्रोक र उच्च अपरेटिङ गति संग घट्छ; सुरक्षा कारक ≥2; ठाडो लोड स्वीकार्य टोक़ प्रमाणीकरण आवश्यक छ

बोर (मिमी)	मोडेल	सैद्धान्तिक जोर (N)	अधिकतम तेर्सो भार (किग्रा)	अधिकतम ठाडो लोड (किग्रा)	वजन (किग्रा)
6	MXQ6	12	0.5	0.25	0.10
8	MXQ8	22	1.0	0.5	0.18
12	MXQ12	40	1.8	0.9	0.32
16	MXQ16	70	3.0	1.5	0.52
20	MXQ20	110	5.0	2.5	0.85
25	MXQ25	170	8.0	4.0	1.45

आवेदन परिदृश्य र उत्पादन चयन तुलना

1. MXQ शृङ्खलाका लागि प्राथमिकता आवेदन परिदृश्यहरू

-- सामान्य स्वचालित ह्यान्डलिंग: साना इलेक्ट्रोनिक भागहरू, टर्मिनलहरू, प्लास्टिक कम्पोनेन्टहरू र मानक परिशुद्धता आवश्यकताहरूसँग हल्का मोड्युलर फिक्स्चरहरूको चक्रीय स्थानान्तरणको लागि उत्तम।

-- लागत-संवेदनशील स्वचालन परियोजनाहरू: उच्च परिशुद्धता MXS शृङ्खलाको लागत-प्रभावी विकल्पको रूपमा, यसले स्थिर आधारभूत कार्यसम्पादन कायम राख्दै समग्र उपकरण लागतहरू 30% भन्दा बढी घटाउँछ।

-- अल्ट्रा-कम्प्याक्ट स्पेस लेआउट: MXS स्लाइडहरू भन्दा कम शरीरको उचाइ र हल्का तौल सुविधाहरू, उच्च कम्प्याक्ट स्वचालित उपकरणहरूको लागि ठाडो स्थापना ठाउँ बचत।

-- मध्यम-परिशुद्धता लाइट-लोड सञ्चालन: ± ०.०२ मिमी स्थिति माग र उच्च कठोरता वा भारी टोक़ प्रतिरोध आवश्यकताहरू बिना काम गर्ने अवस्थाहरूको लागि आदर्श।

-- उच्च आवृत्ति छोटो स्ट्रोक साइकल चलाउने: 10 ~ 50mm छोटो स्ट्रोक भित्र लामो-समय दोहोर्याइएको सञ्चालनको लागि विश्वसनीय, प्रभावकारी रूपमा परम्परागत विभाजन सिलिन्डर र बाह्य गाइड संयोजनहरू प्रतिस्थापन।

2.MXQ बनाम MXS बनाम MXH | कोर SMC स्लाइड तालिका तुलना

तुलना वस्तु	MXQ (पुन: परिक्रमा बल / आर्थिक)	MXS (क्रस रोलर / प्रेसिजन)	MXH (अल्ट्रा-नारो / लामो स्ट्रोक)
गाइड प्रकार	पुन: परिक्रमा गर्ने बल (पूर्व लोड नभएको)	क्रस रोलर (प्रीलोडेड, शून्य निकासी)	अल्ट्रा-संकीर्ण बल गाइड
स्थिति सटीकता	± ०.०२ मिमी	± ०.०१ मिमी	± ०.०३ मिमी
कठोरता / टोक़ प्रतिरोध	मध्यम (खराब भारी टोक़ प्रतिरोध)	उच्चतम (उत्कृष्ट विरोधी विक्षेपन र टोक़ प्रतिरोध)	सामान्य
स्ट्रोक दायरा	10 ~ 150 मिमी	10 ~ 150 मिमी	5~60 मिमी
मूल्य स्तर	कम (उच्च लागत प्रदर्शन)	मध्यम-उच्च	मध्यम
वजन	सबैभन्दा हल्का	मध्यम	उज्यालो
उत्तम आवेदन	सामान्य स्वचालन, लागत-प्रभावी स्तरवृद्धि	परिशुद्धता विधानसभा, विरोधी विक्षेपण काम अवस्था	लामो-स्ट्रोक सञ्चालन, अति-संकीर्ण सीमित ठाउँ

व्यावसायिक चयन मुख्य बिन्दुहरू

-- बोर साइज मिलान: workpiece वजन र स्थापना दिशा अनुसार उपयुक्त बोर साइज चयन गर्नुहोस्। स्थिर दीर्घकालीन सञ्चालन सुनिश्चित गर्न मूल्याङ्कन गरिएको मानको 50% भित्र र ठाडो भार मूल्याङ्कन गरिएको मूल्यको 25% भित्र नियन्त्रण गर्नुहोस्।

-- स्ट्रोक चयन र मार्जिन आरक्षण: मोडेल चयन गर्दा ५ ~ १० एमएम स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्। यदि सटीक स्ट्रोक क्यालिब्रेसन आवश्यक छ भने AS/AT/A ठीक समायोजन प्रत्यय (0~ 5mm ट्रिमिङ) अपनाउनुहोस्।

-- लचिलो माउन्टिङ चयन: तेर्सो सामग्री ह्यान्डलिङको लागि तल माउन्टिङ; पार्श्व निश्चित स्थापनाको लागि साइड माउन्टिंग; Z-अक्ष स्ट्याकिंग र बहु-तह उपकरण असेंबलीको लागि अक्षीय माउन्टिङ।

-- बफर कन्फिगरेसन अनुकूलन: परम्परागत कम-गति सञ्चालनको लागि मानक रबर बफर। सञ्चालन गति 300mm/s भन्दा बढी हुँदा वा लोड वजन 5kg भन्दा बढी हुँदा वैकल्पिक हाइड्रोलिक बफर स्थापना गर्नुहोस् (MXQ6 मोडेलको लागि लागू हुँदैन)।

-- स्थिति पत्ता लगाउने कन्फिगरेसन: M9B/M9N/A93 चुम्बकीय स्विचहरूसँग उपयुक्त। डुअल-साइड इम्बेडेड ग्रूभहरूले सही विस्तार/स्थान-स्थल सिग्नल प्रतिक्रियालाई फिर्ता लिनको लागि डुअल-स्विच स्थापनालाई समर्थन गर्दछ।

एक वाक्य सारांश

SOLH MXQ शृंखला किफायती वायवीय स्लाइड तालिकाले हल्का वजनको पुन: परिक्रमा गर्ने बल गाइड र डुअल-पिस्टन एकीकृत संरचना, अल्ट्रा-हल्का पातलो शरीर, ± ०.०२ मिमी स्थिर मध्यम सटीक र कम लागत, पारंपरिक सिलिन्डर-सामान्य सिलिन्डर-गाईडको लागि परम्परागत सिलिन्डर-गाईडको लागि उत्तम लागत-प्रभावी प्रतिस्थापनको रूपमा सेवा गर्दै, अपनाउँछ।
