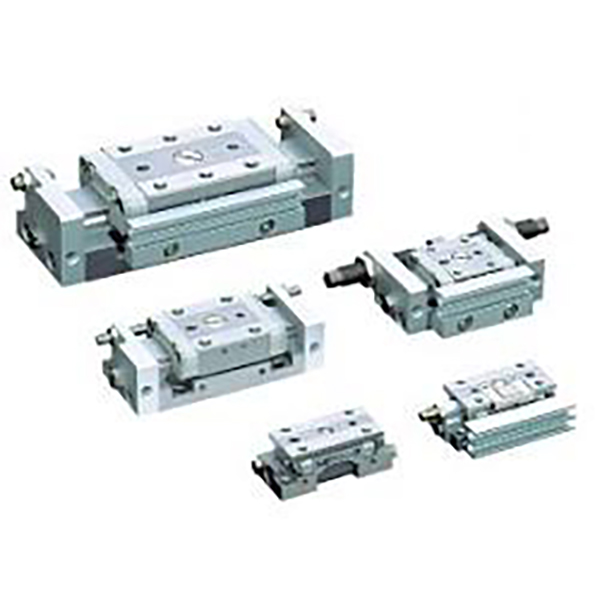

MXP श्रृंखला अल्ट्रा-उच्च प्रेसिजन कम्प्याक्ट वायवीय स्लाइड तालिका

MXP श्रृंखला अल्ट्रा-उच्च प्रेसिजन कम्प्याक्ट वायवीय स्लाइड तालिका

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH MXP श्रृंखला एक उच्च-अन्त अल्ट्रा-उच्च परिशुद्धता कम्प्याक्ट वायवीय स्लाइड तालिका हो जुन कठोर सूक्ष्म-स्थिति परिदृश्यहरूको लागि ईन्जिनियर गरिएको छ। बिल्ट-इन सिलिन्डर गाइड रेल संरचना र एकीकृत स्टेनलेस स्टील बडी अपनाएर, यसले माइक्रोन-स्तर समानान्तरता, अल्ट्रा-कम रोटेशनल त्रुटि र असाधारण कठोरता प्रदान गर्दछ। दोहोरो-दिशा पाइपिङ र उच्च-फ्रिक्वेन्सी स्थिर साइकल चलाउन समर्थन गर्दै, यो परिष्कृत लघु रैखिक ड्राइभिङ अनुप्रयोगहरूको लागि प्रिमियम मोडेलको रूपमा सेवा गर्दै, 3C सटीक संयोजन, अप्टिकल पत्ता लगाउने, र उच्च-सटीकता माइक्रो कम्पोनेन्ट स्थितिको लागि पूर्ण रूपमा उपयुक्त छ।

कोर संरचना र डिजाइन सुविधाहरू

     --  ड्राइभ मोड: डबल-अभिनय द्विदिशात्मक सञ्चालन, बोर साइज φ6/8/10/12/16mm, 10 ~ 120N को प्रकाश लोड दायरा कभर।

     -- एकीकृत प्रीमियम संरचना: बिल्ट-इन सिलिन्डर रैखिक गाइड रेल र एक टुक्रा मार्टेन्सिटिक स्टेनलेस स्टील बडी सुविधाहरू। लोड-बेयरिङ मेकानिज्म पिस्टन रड सील आन्दोलनबाट पूर्ण रूपमा अलग गरिएको छ, चरम कठोरता र न्यूनतम घर्षण प्राप्त गर्दै।

     -- अल्ट्रा-उच्च परिशुद्धता ग्रेड: यात्रा समानान्तर 0.004mm, माउन्टिंग समानान्तर 0.02mm, घुमाउने सटीकता ±0.03° (φ6/8/10) / ±0.04° (φ12/16), उद्योग-अग्रणी अल्ट्रा-स्थिर सटीक स्थिति प्रदर्शन प्रदान गर्दै।

     -- अल्ट्रा-कम्प्याक्ट संकीर्ण शरीर: शरीरको उचाइ 17 ~ 23mm मात्र, MXJ समकक्ष मोडेलहरू भन्दा 10% ~ 20% साँघुरो, अत्यन्त सीमित काम गर्ने ठाउँहरूको लागि अल्ट्रा-डेन्स लेआउट सक्षम पार्दै।

     -- दोहोरो दिशा पाइपिङ लचिलोपन: साइटमा स्विच गर्न मिल्ने लेआउटको साथ दुबै पार्श्व र अक्षीय पाइपिङलाई समर्थन गर्दछ, विभिन्न अन-साइट पाइपलाइन रूटिङ आवश्यकताहरू अनुरूप।

     -- विश्वव्यापी सेन्सर अनुकूलता: मानक दोहोरो चुम्बकीय स्विच ग्रुभहरूले भरपर्दो द्विदिशात्मक स्थिति निगरानीको लागि 2 M9B चुम्बकीय स्विचहरू स्थापना गर्न अनुमति दिन्छ।

     -- बहु-स्तरीय बफरिङ र सीमितता: आवाज र प्रभाव घटाउनको लागि मानक दोहोरो-अन्त रबर बफरहरू; वैकल्पिक एकल/डुअल-एन्ड मेटल स्ट्रोक लिमिटरहरू, साथै φ8 र माथिका मोडेलहरूको लागि हाइड्रोलिक बफर विकल्प, अल्ट्रा-सटीक स्थिति नियन्त्रणको लागि 0~5mm को समायोज्य स्ट्रोक दायराको साथ।

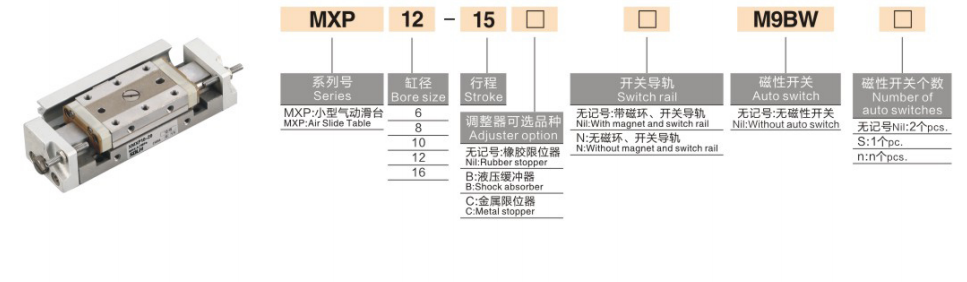

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: MXP8-15-B-M9BW

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     --  MXP6-5: मानक प्रकार, कुनै चुम्बकीय स्विच, बोर 6mm, स्ट्रोक 5mm, डबल अभिनय

     --  MXP10-20-B-2M9B: बोर 10mm, स्ट्रोक 20mm, डुअल-एंड मेटल सीमा, 2pcs M9B चुम्बकीय स्विचहरू

     -- MXP12-25-D: बोर 12mm, स्ट्रोक 25mm, विस्तार-अन्त धातु सीमा, अक्षीय पाइपिङ मिल्दो

कोर प्राविधिक निर्दिष्टीकरण (@0.5MPa, डबल एक्टिंग)

मुख्य प्रतिस्पर्धात्मक लाभहरू

   १. अल्ट्रा-उच्च माइक्रोन-स्तर सटीक र स्थिरता
     -- 0.004mm को अति कम यात्रा समानान्तरता र ±0.03° को रूपमा कम घुमाउने सटीकता, ± 0.01mm दोहोरिने स्थिति सटीकता संग जोडिएको घमण्ड गर्दछ। यसले अप्टिकल पत्ता लगाउने, माइक्रो कम्पोनेन्ट ल्यामिनेशन र उच्च परिशुद्धता परीक्षण प्रक्रियाहरूको लागि कडा परिशुद्धता मागहरू पूरा गर्दै, माइक्रो-शेकिङ र स्थिति विचलन हटाउँछ।

   २. बिल्ट-इन सिलिन्डर संरचना र अल्ट्रा-साँघुरो कम्प्याक्ट शरीर
     -- सिलिन्डर गाइड रेल संरचना भित्र इम्बेड गरिएको छ, शरीरको चौडाइलाई MXJ मोडेलहरूको तुलनामा 10% ~ 20% ले घटाउँछ। अभिनव दोहोरो-दिशा पार्श्व/अक्षीय पाइपिंग डिजाइनले अल्ट्रा-साँघुरो स्टेशनहरूमा पाइपलाइन लेआउट प्रतिबन्धहरू समाधान गर्दै साइटमा लचिलो स्विच गर्न अनुमति दिन्छ।

   ३. उच्च कठोरता र लामो सेवा जीवन
     -- एक टुक्रा मार्टेन्सिटिक स्टेनलेस स्टील बडी र एकीकृत गाइड रेल संरचनाले उत्कृष्ट विरूपण प्रतिरोध र संरचनात्मक कठोरता प्रदान गर्दछ। 5 मिलियन भन्दा बढी चक्रहरूको मर्मत-मुक्त सेवा जीवन प्राप्त गर्दै, सफा कार्यशालाहरू र हल्का औद्योगिक वातावरणहरूसँग मिल्दो, तेल-रहित कम-घर्षण सील डिजाइन अपनाउछ।

   ४। उच्च आवृत्ति सहज सञ्चालन
     -- प्रिमियम कम घर्षण सील र उच्च परिशुद्धता बल गाइड रेल अल्ट्रा-चिकनी चाल सुनिश्चित गर्दछ। अपरेटिङ गति दायरा 50 देखि 500mm/s सम्म, 350cpm माथि स्थिर उच्च आवृत्ति साइकल चलाउन को लागी समर्थन गर्दै, बिना हड्ताल वा जिटर, दीर्घकालीन छोटो स्ट्रोक दोहोरिने स्थिति कार्यहरु को लागी आदर्श।

   ५. लचिलो बहु-दृश्य स्थापना अनुकूलन
     -- सटीक स्थिति पिन प्वालहरूको साथ शीर्ष, तल र छेउमा तीन-पक्षीय माउन्टिङ समर्थन गर्दछ। सिमेट्रिक एयर पोर्ट संरचनाले साइटमा बायाँ/दायाँ पाइपिङ इन्टरचेन्जेबिलिटी सक्षम पार्छ, दिशात्मक सीमाहरूलाई पूर्ण रूपमा तोड्दै र विभिन्न उपकरण संरचनात्मक डिजाइनहरूमा अनुकूलन गर्दछ।

माउन्टिंग फारमहरू र विशिष्ट अनुप्रयोगहरू

   1. माउन्ट गर्ने तरिकाहरू

     -- शीर्ष माउन्टिङ: परिशुद्धता स्थिति पिन प्वालहरू सहित प्वालहरू मार्फत फिक्स्ड, workpiece शीर्ष स्थापना र शून्य विस्थापन आवश्यक उच्च परिशुद्धता स्थिति परिदृश्य लागि उपयुक्त।

     --  तल माउन्टिङ: स्थिर र भरपर्दो संरचनाको साथ तलको थ्रेडेड प्वालहरू मार्फत फिक्स गरिएको, मानक उपकरण सतह असेंबली र निश्चित रैखिक ड्राइभिङको लागि लागू।

     --  साइड माउन्टिङ: साइड थ्रेडेड प्वालहरू मार्फत फिक्स गरिएको, सीमित ठाडो ठाउँ र धेरै स्लाइड एकाइहरूको घने समानान्तर व्यवस्था भएका उपकरणहरूको लागि उपयुक्त।

   2. विशिष्ट अनुप्रयोग परिदृश्यहरू

     --  3C इलेक्ट्रोनिक्स: चिप माउन्टिङ र बन्डिङ, लेन्स मोड्युल फोकसिङ, माइक्रो कम्पोनेन्ट अल्ट्रा-प्रेसिजन पोजिसनिङ, प्रोब साइकल परीक्षण

     --  अप्टिकल उपकरण: CCD क्यामेरा सटीक आन्दोलन, अप्टिकल लेन्स ठीक क्यालिब्रेसन, लेजर स्थिति, उच्च परिशुद्धता पत्ता लगाउने प्लेटफर्म ड्राइभिङ

     --  माइक्रो प्रेसिजन विधानसभा: लघु स्वचालित स्क्रू लक, टर्मिनल क्रिमिङ, सटीक घटक सम्मिलित, उच्च परिशुद्धता जिग ड्राइभिङ

     -- चिकित्सा उपकरण: माइक्रो पम्प सटीक नियन्त्रण, लघु वाल्व सटीक स्विचिंग, सानो उपकरण टेलिस्कोपिक स्थिति

स्लाइड तालिका चयन तुलना: MXP बनाम MXJ बनाम MXQ

3-चरण द्रुत चयन गाइड

   १. लोड द्वारा बोर चयन
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg। स्थिर सटीक सञ्चालन सुनिश्चित गर्न 50% लोड सुरक्षा मार्जिन भन्दा कम रिजर्भ गर्नुहोस्।

   २. स्ट्रोक पुष्टिकरण मानक स्ट्रोक दायरा: 5 ~ 30mm। उच्च स्थिति सटीकता र परिचालन स्थिरता कायम राख्न उच्च आवृत्ति कार्य अवस्थाहरूको लागि छोटो स्ट्रोक (5 ~ 20mm) प्राथमिकता दिनुहोस्।

   ३. कन्फिगरेसन मिलान

      --  स्थिति निगरानी: वास्तविक-समय द्विदिशात्मक स्ट्रोक स्थिति प्रतिक्रियाको लागि 2 M9B चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस्।

     -- प्रेसिजन लिमिटिङ र बफरिङ: ० ~ ५ मिमी समायोज्य सटीक स्थितिको लागि डुअल-अन्तको धातु सीमा (B) चयन गर्नुहोस्; उच्च आवृत्ति प्रभाव कम गर्न φ8 र माथिका मोडेलहरूको लागि हाइड्रोलिक बफर छनौट गर्नुहोस्।

     --  पाइपिङ अनुकूलन: अल्ट्रा-साँघुरो स्पेस लेआउटको लागि अक्षीय पाइपिंग, र परम्परागत मानक स्थापना परिदृश्यहरूको लागि पार्श्व पाइपिंग अपनाउनुहोस्।

एक वाक्य सारांश

     SOLH MXP श्रृंखला अल्ट्रा-उच्च परिशुद्धता वायवीय स्लाइड तालिका सुविधाहरू 0.004mm अल्ट्रा-लो समानान्तर, न्यूनतम रोटेशनल त्रुटि, निर्मित एकीकृत गाइड रेल, दोहोरो-दिशा स्विच गर्न मिल्ने पाइपिङ र वैकल्पिक हाइड्रोलिक बफर, प्रिमियम माइक्रो-रेखागत अवस्थाको लागि प्रिमियम माइक्रोडाइरिकल डिटेक्शनको रूपमा सेवा गर्दै। अति परिशुद्धता 3C विधानसभा र उच्च-अन्त चिकित्सा स्वचालन उपकरण।
