MXJ श्रृंखला अल्ट्रा-कम्प्याक्ट उच्च-परिशुद्धता वायवीय स्लाइड तालिका

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH MXJ श्रृंखला एक अति लघु, उच्च परिशुद्धता वायवीय स्लाइड तालिका हो जुन माइक्रो प्रेसिजन रैखिक ड्राइभिङको लागि डिजाइन गरिएको हो। अल्ट्रा-कम्प्याक्ट फुटप्रिन्ट, माइक्रोन-स्तर स्थिति सटीकता, हल्का तौल निर्माण, र बहु-दिशात्मक माउन्टिङ अनुकूलता, यो 3C इलेक्ट्रोनिक प्रशोधन, सटीक पत्ता लगाउने, माइक्रो एसेम्बली, र उच्च-फ्रिक्वेन्सी छोटो-स्ट्रोक चक्रीय अपरेशन सहित सीमित-स्पेस स्वचालित स्टेशनहरूको लागि पूर्ण रूपमा अनुकूल छ। यसले लघु स्वचालन परिदृश्यहरूको लागि मुख्यधारा उच्च-परिशुद्धता माइक्रो रैखिक एक्चुएटरको रूपमा कार्य गर्दछ।

कोर संरचना र डिजाइन सुविधाहरू

     --ड्राइभ मोड: डबल-अभिनय द्विदिशात्मक सञ्चालन, बोर साइज φ4.5/6/8/12/16mm, 5~50N को माइक्रो देखि हल्का लोड दायरा कभर।

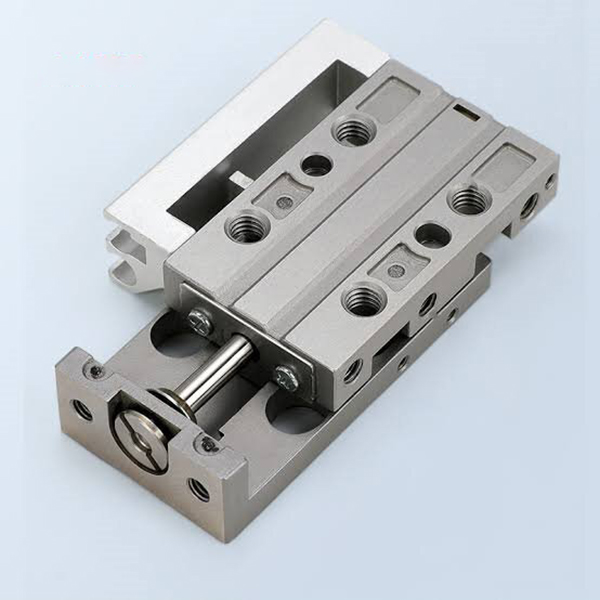

     -- प्रिमियम संरचना: मार्टेन्सिटिक स्टेनलेस स्टील बडी र एकीकृत रैखिक बल गाइड रेल अपनाउछ। लोड-बेयरिङ संरचना पिस्टन रड सीलिंग आन्दोलनबाट अलग गरिएको छ, उच्च कठोरता र अल्ट्रा-कम घर्षण सञ्चालन प्रदान गर्दै।

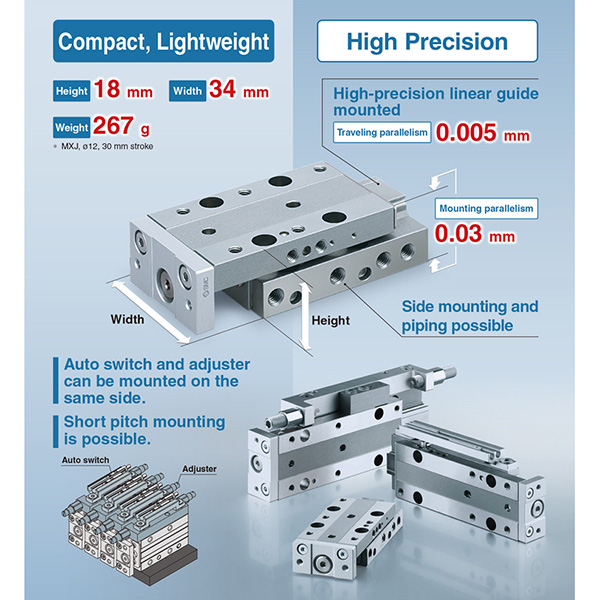

     --माइक्रोन-लेभल प्रेसिजन: ट्राभल समानान्तर 0.005mm, माउन्टिंग समानान्तर 0.03mm, ठाडोपन 0.01mm, परिष्कृत प्रक्रियाहरूको लागि अल्ट्रा-स्थिर सटीक स्थिति सुनिश्चित गर्दै।

     --अल्ट्रा-कम्प्याक्ट साइज: φ4.5 बोर मोडेलको लागि केवल 10mm उचाइ र φ12 बोर मोडेलको लागि 18mm उचाइको साथ अल्ट्रा-पातलो बडी डिजाइन, 30%~ 50% बराबर MXQ स्लाइड तालिकाहरू भन्दा सानो, घना लेआउट स्टेशनहरूको लागि ठाउँको अधिकतम उपयोग।

     -- लचिलो बहु-साइड माउन्टिङ: विभिन्न सीमित र घने उपकरण लेआउटहरूमा अनुकूलन, सटीक स्थिति पिन प्वालहरूको साथ शीर्ष, तल, र छेउमा तीन-पक्षीय स्थापनालाई समर्थन गर्दछ।

     -- विश्वव्यापी सेन्सर अनुकूलता: मानकको रूपमा दोहोरो चुम्बकीय स्विच ग्रूभहरूसँग सुसज्जित। स्ट्रोक ≥5mm भएका मोडेलहरूले 2 M9B चुम्बकीय स्विचहरू स्थापना गर्न अनुमति दिन्छ। सिमेट्रिक संरचनात्मक डिजाइनले साइटमा बायाँ/दायाँ स्विच र पाइपिङ इन्टरचेन्जेबिलिटी सक्षम गर्दछ।

     - समायोज्य बफरिङ र सीमितता: आवाज र प्रभाव घटाउनको लागि मानक दोहोरो-अन्त रबर बफर; वैकल्पिक एकल-अन्त/दोहोरो-अन्त धातु स्ट्रोक लिमिटरहरू अल्ट्रा-सटीक स्थितिको लागि 0 ~ 5mm समायोज्य स्ट्रोक दायराको साथ।

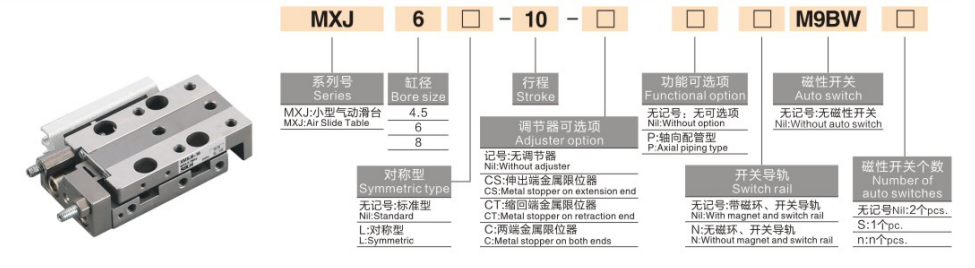

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: MXJ6-10-CS-M9B

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- MXJ4.5-5: मानक प्रकार, कुनै चुम्बकीय स्विच, बोर 4.5mm, स्ट्रोक 5mm, डबल अभिनय

     -- MXJ8-15-B-2M9B: बोर 8mm, स्ट्रोक 15mm, डुअल-एंड मेटल सीमा, 2pcs M9B चुम्बकीय स्विचहरू

     -- MXJ12-20-L: सिमेट्रिक प्रकार, बोर 12mm, स्ट्रोक 20mm, उल्टो साइड पाइपिङ

कोर प्राविधिक निर्दिष्टीकरण (@0.5MPa, डबल एक्टिंग)

   1. माइक्रो स्पेसिफिकेशन्स (φ4.5 / φ6 / φ8)

   २.साना विनिर्देशहरू (φ12 / φ16)

मुख्य प्रतिस्पर्धात्मक लाभहरू

   1. माइक्रोन-स्तर अल्ट्रा-उच्च सटीक र स्थिरता

     -- उच्च परिशुद्धता रैखिक बल गाइड रेलसँग जोडिएको एकीकृत एक-टुक्रा मेसिनिङले ±0.01mm र अल्ट्रा-कम समानान्तर त्रुटिको दोहोर्याइएको स्थिति सटीकता सुनिश्चित गर्दछ, माइक्रो पत्ता लगाउने र राम्रो स्थिति प्रक्रियाहरूको लागि कडा परिशुद्धता आवश्यकताहरू पूर्ण रूपमा पूरा गर्दछ।

   2. अल्ट्रा-कम्प्याक्ट र स्पेस-सेभिङ डिजाइन

     -- अति पातलो र अति छोटो शरीरको संरचना जसको न्यूनतम उचाइ मात्र 10mm। तीन-पक्षीय माउन्टिङ डिजाइनले अल्ट्रा-साँघुरो ठाडो र तेर्सो ठाउँमा अनुकूलन गर्दछ, परम्परागत स्लाइड तालिकाहरूको तुलनामा 40% स्थापना ठाउँ बचत गर्दछ, घना स्वचालित उत्पादन लाइनहरूको लागि आदर्श।

   3. हल्का र उच्च आवृत्ति द्रुत प्रतिक्रिया

    -- अनुकूलित स्टेनलेस स्टील लाइटवेट संरचना (40 ~ 500g) प्रभावकारी रूपमा गतिशील जडता कम गर्दछ। सञ्चालन गति 50 देखि 500mm/s सम्म हुन्छ, उत्पादन दक्षता बढाउन 300 चक्र प्रति मिनेट (cpm) भन्दा स्थिर उच्च-फ्रिक्वेन्सी सञ्चालनलाई समर्थन गर्दछ।

   4. तेल-मुक्त सञ्चालन र सुपर लामो सेवा जीवन

     -- कम घर्षण पहिरन-प्रतिरोधी सील र तेल-रहित डिजाइन, सफा कार्यशालाहरू र थोरै तेल औद्योगिक वातावरणसँग मिल्दो छ। टिकाऊ संरचनात्मक कन्फिगरेसनले दीर्घकालीन स्थिर मर्मत-रहित सञ्चालनको साथ 5 मिलियन भन्दा बढी चक्रहरूको सेवा जीवन सुनिश्चित गर्दछ।

   5. लचिलो स्थापनाको लागि सिमेट्रिक रिभर्सिबल डिजाइन

     - सिमेट्रिक एयर पोर्ट र स्विच ग्रूभ संरचनाले साइटमा पाइपिङ र सेन्सर स्थापनाको बायाँ/दायाँ आदानप्रदान गर्न अनुमति दिन्छ, दिशात्मक प्रतिबन्धहरू हटाउँछ र साइटमा डिबगिङ र संरचनात्मक अनुकूलन लचिलोपनमा धेरै सुधार गर्दछ।

माउन्टिंग फारमहरू र विशिष्ट अनुप्रयोगहरू

   1. माउन्ट गर्ने तरिकाहरू

     -- शीर्ष माउन्टिङ: वर्कपीस शीर्ष स्थापना र उच्च परिशुद्धता स्थिति परिदृश्यहरूको लागि उपयुक्त, सटीक स्थिति पिन प्वालहरूको साथ प्वालहरू मार्फत फिक्स गरियो।

     - तल्लो माउन्टिङ: तल थ्रेडेड प्वालहरू मार्फत फिक्स्ड, स्थिर र भरपर्दो, मानक उपकरण सतह स्थापनाको लागि लागू।

     -- साइड माउन्टिङ: साइड थ्रेडेड प्वालहरू मार्फत फिक्स गरिएको, सीमित ठाडो ठाउँ र धेरै स्लाइडहरूको घने समानान्तर व्यवस्था भएका उपकरणहरूको लागि उपयुक्त।

   2. विशिष्ट अनुप्रयोग परिदृश्यहरू

     --3C इलेक्ट्रोनिक्स: चिप ह्यान्डलिङ र ट्रान्सफर, क्यामेरा लेन्स फोकस, माइक्रो कम्पोनेन्ट ल्यामिनेशन, बटन लाइफ स्थायित्व परीक्षण

     -- प्रेसिजन डिटेक्शन: प्रोब पोजिसनिङ, सीसीडी क्यामेरा सटीक चाल, माइक्रो डाइमेन्सन मापन, अप्टिकल फाइन क्यालिब्रेसन

     -- माइक्रो असेंबली: स्वचालित स्क्रू लकिङ, टर्मिनल क्रिमिङ, सटीक घटक सम्मिलित, लघु जिग ड्राइभिङ

     -- चिकित्सा उपकरण: माइक्रो पम्प परिशुद्धता नियन्त्रण, लघु भल्भ स्विचिंग, सानो उपकरण टेलिस्कोपिक स्थिति

3-चरण द्रुत चयन गाइड

   1. लोड द्वारा बोर चयन

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg। स्थिर सटीक सञ्चालनको लागि 50% लोड सुरक्षा मार्जिन भन्दा कम रिजर्भ गर्नुहोस्।

   2. स्ट्रोक पुष्टिकरण

     -- मानक स्ट्रोक दायरा: 5 ~ 50mm। उच्च परिशुद्धता र परिचालन स्थिरता सुनिश्चित गर्न उच्च आवृत्ति कार्य अवस्थाहरूको लागि छोटो स्ट्रोक (5 ~ 20mm) प्राथमिकता दिनुहोस्।

   3. कन्फिगरेसन मिलान

     -- स्थिति निगरानी: द्विदिशात्मक स्ट्रोक स्थिति प्रतिक्रियाको लागि 2 M9B चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस्।

     -- सटीक सीमा: ० ~ ५ मिमी समायोज्य सटीक स्ट्रोक स्थितिको लागि दोहोरो-अन्तको धातु सीमा (B) चयन गर्नुहोस्।

     -- माउन्टिङ एडप्टेसन: घना स्टेशन लेआउटको लागि साइड माउन्टिङ छनौट गर्नुहोस्, मानक सतह स्थापनाको लागि तल माउन्टिङ।

एक वाक्य सारांश

     SOLH MXJ श्रृंखला अल्ट्रा-कम्प्याक्ट उच्च-परिशुद्धता वायवीय स्लाइड तालिकाले माइक्रोन-स्तर स्थिति सटीकता, तीन-पक्षीय लचिलो माउन्टिङ, हल्का उच्च-फ्रिक्वेन्सी अपरेशन र वैकल्पिक समायोज्य मेटल लिमिटरहरू, लागत-प्रभावी सटीक माइक्रो रेखीय एक्चुएटरको रूपमा सेवा गर्दै, मेडिकल अटो एसेम्बली र 3C मा व्यापक रूपमा प्रयोग हुने चिकित्सा उपकरणहरू, माइक्रोन एसेम्बली पत्ता लगाउँदछ।
