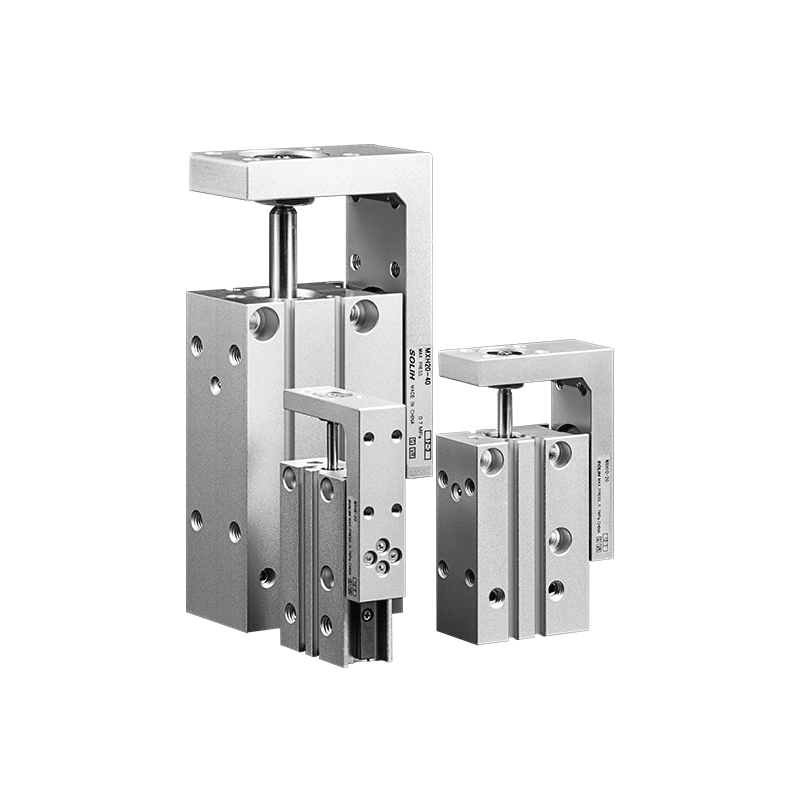

MXH श्रृंखला कम्प्याक्ट संकीर्ण लामो-स्ट्रोक वायवीय स्लाइड तालिका

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

     SOLH MXH शृङ्खला एक संकीर्ण प्रकारको कम्प्याक्ट वायवीय स्लाइड तालिका हो जुन एक परिसंचरण बल रैखिक गाइड प्रणाली संग सुसज्जित छ। हल्का तौल डिजाइन, उच्च कठोरता, र 60mm सम्म विस्तारित स्ट्रोक कार्यसम्पादनलाई एकीकृत गर्दै, यसले महत्त्वपूर्ण स्थापना ठाउँ बचत गर्ने अल्ट्रा-साँघुरो बडी चौडाइ सुविधा दिन्छ। उत्कृष्ट एन्टी-डिफ्लेक्शन लोड क्षमता र मध्यम परिशुद्धता स्थिति क्षमताको साथ, यो 3C इलेक्ट्रोनिक्स र सटीक अटोमको लागि एक आदर्श लामो-स्ट्रोक माइक्रो रैखिक ड्राइभिङ समाधानको रूपमा सेवा गर्दै, अत्यन्त अन्तरिक्ष-प्रतिबन्धित स्वचालित परिदृश्यहरूमा साइड-बाइ-साइड बहु-स्लाइड स्थापना र सटीक स्थानान्तरण कार्यहरूको लागि विशेष रूपमा अनुकूलित छ।

कोर संरचना र डिजाइन सुविधाहरू

     --  डुअल-पिस्टन ड्राइभिङ संरचना: डबल-पिस्टन डबल-अभिनय ड्राइभिङ मोड अपनाउछ, स्थिर आउटपुट बल र उत्कृष्ट सिंक्रोनस अपरेशन प्रदर्शन प्रदान गर्दै, उच्च आवृत्ति चक्रीय कार्यको समयमा लगातार रैखिक गति सुनिश्चित गर्दै।

     --  असीम परिक्रमा बल गाइड रेल: उच्च संरचनात्मक कठोरता र उत्कृष्ट रैखिक गति स्थिरता सहितको अन्तहीन परिसंचरण बल रैखिक गाइड रेलहरूसँग सुसज्जित। ट्राभल समानान्तरलाई छोटो स्ट्रोकको लागि 0.05mm भित्र नियन्त्रण गरिन्छ, प्रभावकारी रूपमा गति जिटर र विचलनलाई बेवास्ता गर्दै।

     -- अल्ट्रा-संकीर्ण कम्प्याक्ट शरीर: अनुकूलित साँघुरो-चौडाइ संरचना, परम्परागत MXQ र MXS शृङ्खला स्लाइड तालिकाहरू भन्दा धेरै पातलो, उपकरण ठाउँको अधिकतम उपयोग गर्न धेरै स्लाइडहरूको सघन छेउ-छेउ व्यवस्थालाई पूर्ण रूपमा समर्थन गर्दछ।

     -- सुपीरियर एन्टि-अफसेट लोड क्षमता: स्वीकार्य टर्क पारम्परिक MXU शृङ्खलाको लगभग 6 गुणा हो, जटिल एकपक्षीय बल परिचालन अवस्थाहरूमा अनुकूलन गर्दै, सनकी लोड र क्यान्टिलिभर लोडको लागि धेरै बढेको प्रतिरोधको साथ।

     --  बहु-दिशात्मक लचिलो स्थापना: प्वाल/थ्रेडेड प्वालहरू र अनुदैर्ध्य थ्रेडेड प्वालहरू मार्फत ट्रान्सभर्सको साथ 4-तर्फी माउन्टिङलाई समर्थन गर्दछ। 3-साइड पाइपिङ डिजाइनसँग मेल खान्छ, यसले साँघुरो र स्ट्याक्ड उपकरण संरचनाहरूको लागि विभिन्न स्थापना र पाइपिंग लेआउट आवश्यकताहरू पूरा गर्दछ।

     -- विश्वव्यापी सेन्सर अनुकूलन: बिल्ट-इन चुम्बकीय रिंग मानकको रूपमा, D-M9□ र A93 श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दो डुअल-साइड सेन्सर ग्रूभहरू, सही स्ट्रोक स्थिति पत्ता लगाउने र संकेत प्रतिक्रिया महसुस गर्दै।

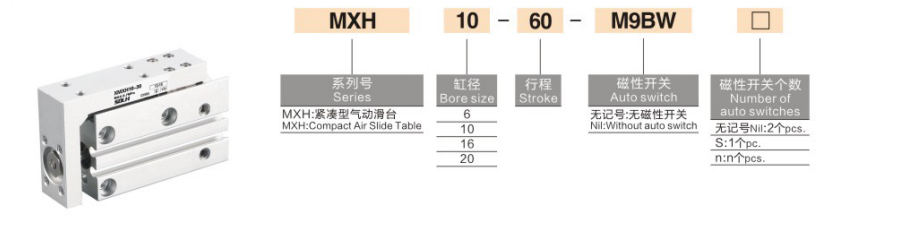

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: MXH16-50Z-M9NL

   2. मानक अर्डर सन्दर्भ उदाहरण

     --  MXH10-30-M9BW: बोर 10mm, स्ट्रोक 30mm, 1m तार लम्बाइ भएको NPN चुम्बकीय स्विच

कोर प्राविधिक निर्दिष्टीकरण

आउटपुट बल र लोड सन्दर्भ चार्ट (@0.5MPa)

सुरक्षा कारक ≥2; ठाडो लोड स्वीकार्य टोक़ प्रमाणीकरण आवश्यक छ

स्वीकार्य टोक़ विशिष्टता (एन्टि-अफसेट लोड क्षमता, N·m)

आवेदन परिदृश्य र उत्पादन चयन तुलना

   1. MXH शृङ्खलाका लागि प्राथमिकता आवेदन परिदृश्यहरू

     --  अत्यधिक अन्तरिक्ष-प्रतिबन्धित उपकरण: अल्ट्रा-साँघुरो बडी डिजाइनले धेरै स्लाइड टेबलहरूको घना छेउ-छेउ स्थापनालाई समर्थन गर्दछ, मिनिएच्युराइज्ड स्वचालित उपकरण भित्रीहरू पूर्ण रूपमा फिट हुन्छ।

     --  मध्यम-परिशुद्धता लामो-स्ट्रोक अपरेशनहरू: ±0.02mm दोहोरिने सटीकताको साथ 60mm सम्म अधिकतम स्ट्रोक, साधारण वायमेटिक सिलिन्डरहरूको स्थिति स्थिरता भन्दा धेरै, मध्यम-सटीक लामो-यात्रा स्थानान्तरण मागहरू पूरा गर्दै।

     --  लाइट-लोड उच्च आवृत्ति स्थानान्तरण: इलेक्ट्रोनिक कम्पोनेन्टहरू, टर्मिनलहरू, साना प्लास्टिकका भागहरू र सटीक टूलिङ फिक्स्चरहरूको चक्रीय ह्यान्डलिङ र स्थितिको लागि आदर्श।

     --  एन्टि-अफसेट लोड काम गर्ने अवस्थाहरू: उत्कृष्ट टर्क प्रतिरोधले एकपक्षीय बल र क्यान्टिलभर स्थापना परिदृश्यहरू अन्तर्गत स्थिर सञ्चालन सक्षम गर्दछ, सामान्य स्लाइडहरूको विक्षेपण र जिटर समस्याहरू समाधान गर्दछ।

MXH बनाम MXQ बनाम MXS श्रृंखला तुलना

व्यावसायिक चयन दिशानिर्देशहरू

     --  बोर साइज मिलान: मूल्याङ्कन गरिएको मानको ५०% भित्र तेर्सो लोड र मूल्याङ्कन गरिएको मानको २५% भित्र ठाडो लोड नियन्त्रण गर्नुहोस्, स्थिर दीर्घकालीन सञ्चालन सुनिश्चित गर्न २ भन्दा कमको ग्यारेन्टी सुरक्षा कारकको साथ।

     -- स्ट्रोक आरक्षण: चयन गर्दा 5 ~ 10mm स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्; सीमा प्रभावबाट बच्न र सेवा जीवन सुधार गर्न MXH श्रृंखलाको अधिकतम मानक स्ट्रोक 60mm छ।

     -- माउन्टिङ मोड चयन: अल्ट्रा-साँघुरो ठाउँ लेआउटको लागि ट्रान्सभर्स माउन्टिङ छनौट गर्नुहोस्; समग्र उपकरण ठाउँ बचत गर्न स्ट्याक्ड र बहु-तह स्थापना परिदृश्यहरूको लागि अनुदैर्ध्य माउन्टिंग अपनाउनुहोस्।

     -- बफर अप्टिमाइजेसन: हाइड्रोलिक बफरसँग सुसज्जित गर्नुहोस् जब सञ्चालन गति 300mm/s भन्दा बढी हुन्छ वा लोड वजन 3kg भन्दा बढी हुन्छ, प्रभावकारी रूपमा टर्मिनल प्रभाव र कम्पन कम गर्दछ।

     -- सेन्सर कन्फिगरेसन: दोहोरो-साइड सेन्सर ग्रूभहरूले दोहोरो चुम्बकीय स्विच स्थापनालाई समर्थन गर्दछ, पूर्ण-स्ट्रोक स्थिति अनुगमनको लागि विस्तार र फिर्ता लिने स्ट्रोकहरूको सही स्थानमा पत्ता लगाउने।

एक वाक्य सारांश

     SOLH MXH शृङ्खलाको साँघुरो कम्प्याक्ट वायवीय स्लाइड तालिकामा अल्ट्रा-साँघुरो शरीर, उच्च टर्क प्रतिरोध, 60mm लामो स्ट्रोक र ± 0.02mm मध्यम परिशुद्धता, 4-दिशा माउन्टिङ र तेल-रहित सञ्चालनको साथ, सघन स्थापना र उच्च प्रि-फिन्सिङ स्पेस-फिन्सेन्सी लाइट ट्रान्सफरको लागि इष्टतम लागत-प्रभावी समाधान हो।
