MXF श्रृंखला कम प्रोफाइल स्लाइड तालिका

SOLH Richge MXF अल्ट्रा-पातलो उच्च-कठोरता वायवीय स्लाइड तालिका SMC MXF श्रृंखलासँग आदानप्रदानयोग्य छ। सिलिन्डर र क्रस रोलर गाइडलाई समानान्तरमा व्यवस्थित गरिएको छ, शरीरको उचाइ बराबर MXS मोडेलहरूको तुलनामा 40% ले घटाइएको छ, सीमित ठाडो क्लियरेन्स भएका स्वचालन उपकरणहरूको लागि आदर्श। यसले पोजिसनिङ पिन होलहरू, दोहोरिने स्थिति सटीकता ±0.02mm, बोर साइज φ8~20mm र अधिकतम मानक स्ट्रोक 100mm सँग माथि र तलको दोहोरो माउन्टिङलाई समर्थन गर्दछ। मानक, वैकल्पिक X10/X11 स्ट्रोक समायोजक र हाइड्रोलिक बफरहरूको रूपमा डुअल-एन्ड पोलियुरेथेन बफरहरूसँग सुसज्जित। बिल्ट-इन चुम्बकले चुम्बकीय स्विचहरूसँग काम गर्दछ र तेल-रहित लामो-चक्र सञ्चालनलाई सक्षम बनाउँछ। मध्यम-लोड लामो-स्ट्रोक स्थानान्तरणको लागि व्यापक रूपमा प्रयोग गरिन्छ जस्तै 3C मोड्युल ह्यान्डलिङ, सटीक प्रेसिङ र स्टेशन स्विचिङ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

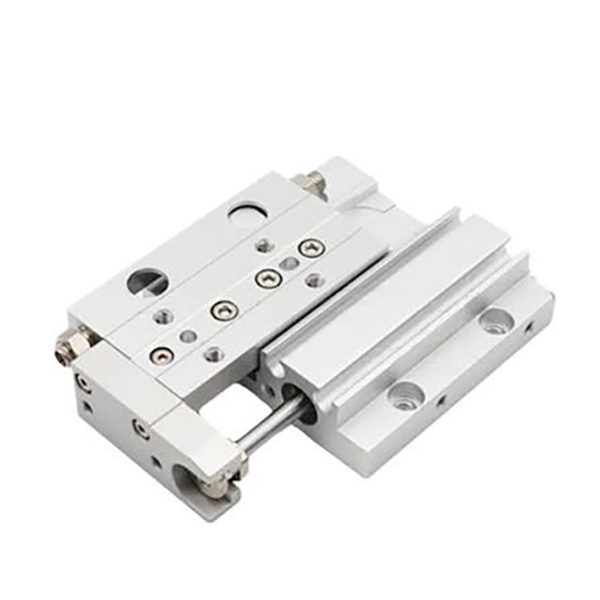

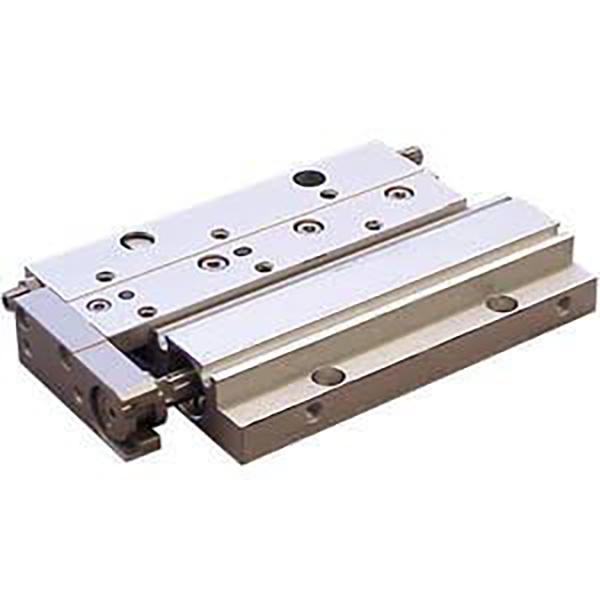

MXF श्रृंखला अल्ट्रा-पातलो उच्च-कठोरता वायवीय स्लाइड तालिका

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MXF श्रृंखला एक अल्ट्रा-पातलो, उच्च-कठोरता, लामो-स्ट्रोक वायवीय स्लाइड तालिका उचाइ-सीमित स्वचालन उपकरणहरूको लागि डिजाइन गरिएको हो। सिलिन्डर र क्रस रोलर गाइड रेलको समानान्तर लेआउट, दोहोरो-पक्षीय शीर्ष/तल माउन्टिङ संरचना र मध्यम-भार बोक्ने क्षमता, यसले अल्ट्रा-लो बडी उचाइ प्राप्त गर्दछ जुन उही विशिष्टताको परम्परागत MXS स्लाइडहरू भन्दा 40% पातलो हुन्छ। स्थिर मध्यम-परिशुद्धता स्थिति, चिकनी लामो-स्ट्रोक अपरेशन र उच्च-फ्रिक्वेन्सी चक्रीय स्थायित्वको साथ, यसले कम्प्याक्ट स्वचालित प्रणालीहरूमा सटीक सामग्री ह्यान्डलिङ, एसेम्बली र स्टेशन स्विचिङको लागि मुख्य मुख्यधारा कम-प्रोफाइल स्लाइड समाधानको रूपमा कार्य गर्दछ।

कोर स्थिति र संरचनात्मक सुविधाहरू

-- दोहोरो-अभिनय ड्राइभिङ संरचना: φ8 देखि φ20mm सम्मको बोर साइजको साथ स्थिर डबल-अभिनय अपरेशन अपनाउँछ, 20 ~ 180N को भरपर्दो मध्यम लोड आउटपुट प्रदान गर्दै, मध्यम-कर्तव्य सटीक ह्यान्डलिङ परिदृश्यहरूसँग पूर्ण रूपमा मेल खान्छ।

-- समानान्तर सिलिन्डर र क्रस रोलर गाइड डिजाइन: गाइड रेल र सिलिन्डर समानान्तरमा व्यवस्थित गरिएको छ, लोड असर पिस्टन रड सीलिंग आन्दोलनबाट अलग गर्दै। यो संरचनाले उच्च कठोरता, कम घर्षण, शून्य-अन्तर सञ्चालन र अत्यन्त सहज रैखिक गति प्रदान गर्दछ।

-- अति पातलो कम प्रोफाइल शरीर: शरीरको उचाइ 16 ~ 27mm मात्र छ, बराबर MXS मोडेलहरू भन्दा 40% कम छ। यो अल्ट्रा-कम क्लियरेन्स र उच्च कम्प्याक्ट उपकरण लेआउटको लागि इष्टतम विकल्प हो।

--भरपर्दो मध्यम परिशुद्धता प्रदर्शन: 0.03mm चलिरहेको समानान्तरता, 0.05mm ऊर्ध्वाधरता र ±0.02mm दोहोर्याइएको स्थिति सटीकता सुनिश्चित गर्दछ, मानक मध्यम-परिशुद्धता स्वचालन स्थिति आवश्यकताहरू पूर्ण रूपमा पूरा गर्दै।

-- दोहोरो पक्षीय उच्च परिशुद्धता माउन्टिंग: माथिबाट प्वालहरू र तल ट्याप गरिएको प्वालहरू, थप सटीक स्थिति पिन प्वालहरूबाट सुसज्जित। सकारात्मक र उल्टो स्थापनालाई समर्थन गर्दछ, विघटन र पुन: संयोजन पछि उच्च दोहोर्याउने माउन्ट सटीकताको ग्यारेन्टी।

-- लचिलो पाइपिंग र सेन्सर स्थापना: अनुप्रस्थ र अक्षीय द्विदिश पाइपिंग संग उपयुक्त। चुम्बकीय स्विच स्थापनाको लागि लुकाइएको स्लाइडर ग्रूभ डिजाइनको साथ निर्मित चुम्बकीय रिंग, संरचनात्मक हस्तक्षेप बिना स्थापना स्थान बचत।

-- समायोज्य स्ट्रोक र बहु-बफर विकल्पहरू: स्थिर कुशनिंगको लागि दुबै छेउमा मानक पोलियुरेथेन बफरहरू। विशेषताहरू 5mm समायोज्य स्ट्रोक प्रति अन्त (10mm कुल मानक ट्रिमिङ दायरा), 15mm अल्ट्रा-लामो फाइन समायोजनको लागि वैकल्पिक X11 विशिष्टता र उच्च-फ्रिक्वेन्सी प्रभाव परिदृश्यहरूको लागि वैकल्पिक हाइड्रोलिक बफरहरू।

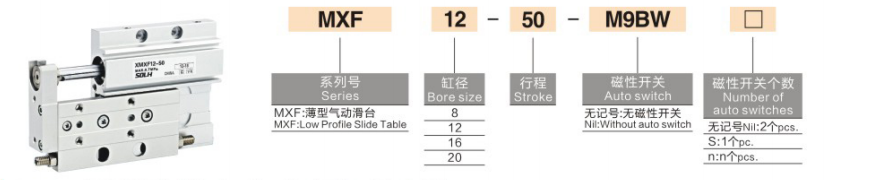

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MXF12-50-M9BW

स्थिति	कोड	विशिष्टता विवरण
1	MXF	शृङ्खला कोड: अल्ट्रा-थिन उच्च-कठोरता कम-प्रोफाइल स्लाइड तालिका
2	८/१२/१६/२०	बोर साइज (मिमी)
3	अनुरूप मानक स्ट्रोक	φ८:10/20/30mm; φ12:20/30/50mm; φ16:30/50/75mm; φ20:30/50/75/100mm
4	M9BW / 2M9B	चुम्बकीय स्विच कन्फिगरेसन: द्विदिश स्थिति पत्ता लगाउन एकल वा दोहोरो स्विचहरू
5	-X10 / -X11	स्ट्रोक समायोजक: X10 = मानक 5mm ट्रिमिङ; X11 = विस्तारित 15mm ट्रिमिङ

2. मानक अर्डर सन्दर्भ उदाहरणहरू

-- MXF8-20: मानक मोडेल बिना स्विच, 8mm बोर, 20mm स्ट्रोक, डबल एक्टिंग

-- MXF20-100-2M9B: 20mm बोर, 100mm लामो स्ट्रोक, द्विदिशीय स्थिति निगरानीको लागि दोहोरो चुम्बकीय स्विचहरू

-- MXF16-75-X11: 16mm बोर, 75mm स्ट्रोक, 15mm विस्तारित स्ट्रोक समायोजन

कोर प्राविधिक निर्दिष्टीकरण (@0.5MPa, डबल एक्टिंग)

प्यारामिटर	φ८	φ१२	φ१६	φ२०
बोर साइज (मिमी)	8	12	16	20
मानक स्ट्रोक (मिमी)	10/20/30	२०/३०/५०	३०/५०/७५	३०/५०/७५/१००
कामको दबाब (MPa)	०.१५~०.७	०.१५~०.७	०.१५~०.७	०.१५~०.७
विस्तारित थ्रस्ट (N@0.5MPa)	25	57	101	157
रिट्र्याक्टिङ थ्रस्ट (N@0.5MPa)	19	48	88	137
वजन (g, मानक स्ट्रोक)	५०~७५	१२०~१७०	210~360	३४०~६९०
शरीरको उचाइ × चौडाइ (मिमी)	१६×५८	१८.५×६८	21×80	२७×९२
बफर मोड	Standard polyurethane buffer at both ends; वैकल्पिक हाइड्रोलिक बफर
परिवेशको तापक्रम (℃)	-10 ~ +60 (जमीन नहुने वातावरण)
एयर पोर्ट साइज	M5×0.8	M5×0.8	M5×0.8	M6×1.0

कोर प्रदर्शन र उत्पादन लाभहरू

-- चरम ठाउँ बचतको लागि अल्ट्रा-थिन कम्प्याक्ट संरचना: 16 ~ 27mm को अल्ट्रा-लो शरीर उचाइको साथ, MXS श्रृंखला भन्दा 40% पातलो, यसले पारम्परिक स्लाइडहरू स्थापना गर्न नसकिने अल्ट्रा-लो क्लियरेन्स उपकरण र घने मोड्युलर लेआउट परिदृश्यहरूमा पूर्ण रूपमा अनुकूलन गर्दछ।

-- उच्च कठोरता र स्थिर लामो-स्ट्रोक अपरेशन: एकीकृत मोनोलिथिक बडीसँग जोडिएको क्रस रोलर गाइडले चलिरहेको अन्तर र विकृति हटाउँछ। यसले अधिकतम 100mm लामो स्ट्रोक र उच्च-फ्रिक्वेन्सी साइकल चलाउने अवस्थाहरूमा जिटर-मुक्त स्थिर सञ्चालन कायम राख्छ।

-- बलियो अनुकूलन क्षमता संग दोहोरो पक्षीय माउन्टिङ: टप थ्रु-होल फिक्सिङ र तल ट्याप गरिएको प्वाल स्थापनालाई समर्थन गर्दछ, दुबै सकारात्मक र रिभर्स माउन्टिङसँग उपयुक्त। बारम्बार विघटन र विधानसभा पछि उच्च दोहोरिने सटीकता सुनिश्चित गर्न सटीक स्थिति पिन प्वालहरूसँग सुसज्जित।

-- लचिलो समायोज्य स्ट्रोक र बहु-स्टेसन अनुकूलन: प्रति अन्त मानक 5mm ठीक समायोजन (10mm कुल ट्रिमिङ दायरा)। वैकल्पिक X11 विशिष्टताले 15mm विस्तारित स्ट्रोक समायोजन प्रदान गर्दछ, बहु-स्टेशन स्वचालित प्रक्रियाहरूको लागि सटीक स्ट्रोक क्यालिब्रेसन आवश्यकताहरू पूरा गर्दछ।

-- कम रखरखाव संग तेल मुक्त र लामो सेवा जीवन: कम-घर्षण सील र तेल-रहित अपरेटिङ डिजाइन अपनाउछ, 5 मिलियन भन्दा बढी चक्रहरूको सेवा जीवनको साथ। यो दुबै सफा औद्योगिक वातावरण र न्यूनतम दैनिक मर्मत आवश्यकताहरु संग परम्परागत स्वचालित उत्पादन लाइनहरु मा लागू हुन्छ।

माउन्टिंग विधिहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. दोहोरो माउन्टिङ विधिहरू

-- शीर्ष माउन्टिङ: माथिल्लो लोड व्यवस्थाको साथ प्वालहरू मार्फत माथिबाट फिक्स गरियो। उच्च परिशुद्धता स्थिति र स्थिर लोड असर को लागी स्थिति पिन संग मेल खान्छ।

-- तल माउन्टिङ: प्रत्यक्ष उपकरण सतह स्थापनाको लागि तल ट्याप गरिएको प्वालहरू मार्फत फिक्स गरियो। फिचर फर्म असेंबली र रिभर्स माउन्टिङ अनुप्रयोगहरूको लागि आदर्श हो।

2. विशिष्ट औद्योगिक अनुप्रयोगहरू

-- 3C इलेक्ट्रोनिक्स उद्योग: स्क्रिन ल्यामिनेशन, मोड्युल ह्यान्डलिङ, PCB बोर्ड स्थानान्तरण, पत्ता लगाउने स्टेशन स्विचिङ र सटीक इलेक्ट्रोनिक कम्पोनेन्ट स्थिति।

-- प्रेसिजन असेंबली स्वचालन: सानो भाग थिच्ने, टर्मिनल असेंबली, स्क्रू लकिङ फिक्स्चर ड्राइभिङ र हल्का टुलिङ चक्रीय सञ्चालन।

-- प्याकेजिङ मेसिनरी: मटेरियल पुशिङ, काट्ने उपकरण ड्राइभिङ, लेबल ल्यामिनेटिंग र छोटो दूरीको सामग्री कन्भिइङ।

-- सामान्य स्वचालन उपकरण: उपकरण ढोका शरीर स्लाइडिङ, उत्पादन लाइन स्टेशन स्विचन र मध्यम लोड उच्च आवृत्ति चक्रीय रैखिक ड्राइभिङ।

MXF बनाम MXH बनाम MXS | कम प्रोफाइल र कम्प्याक्ट स्लाइड तालिका तुलना

तुलना वस्तु	MXF (अल्ट्रा-थिन उच्च-कठोरता)	MXH (अल्ट्रा-नारो लाइटवेट)	MXS (उच्च-कठोरता हेवी-ड्युटी)
बोर दायरा (मिमी)	८/१२/१६/२०	६/१०/१६	१२/१६/२०/२५/३२
शरीरको उचाइ (φ12)	18.5mm (अल्ट्रा-थिन)	12mm (अल्ट्रा-स्लिम)	३० मिमी (मानक उचाइ)
गाइड प्रकार	क्रस रोलर (उच्च कठोरता)	बल गाइड (हल्का)	बल गाइड (हेभी-ड्युटी)
स्ट्रोक दायरा (मिमी)	10~100 (लामो स्ट्रोक)	५~५० (मध्यम स्ट्रोक)	10~200 (अतिरिक्त लामो स्ट्रोक)
लोड क्षमता	मध्यम (20~180N)	हल्का (१० ~ १००N)	भारी (५०~५००N)
माउन्टिंग सतह	दोहोरो पक्षीय (शीर्ष/तल)	एकल-पक्षीय (तल)	दोहोरो पक्षीय (शीर्ष/तल)
मूल्य स्तर	मध्यम (उच्च लागत-प्रदर्शन)	न्यून (आर्थिक)	उच्च (हेभी-ड्युटी प्रिमियम)
उत्तम आवेदन	कम उचाइ ठाउँ, मध्यम भार, लामो स्ट्रोक	अल्ट्रा स्लिम स्पेस, हल्का लोड, उच्च आवृत्ति	भारी भार, उच्च कठोरता, अतिरिक्त लामो स्ट्रोक

तीन-चरण द्रुत चयन गाइड

१. लोड द्वारा बोर साइज चयन: workpiece वजन अनुसार बोर व्यास मिलाउनुहोस्: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg। स्थिर दीर्घकालीन सञ्चालन सुनिश्चित गर्न 50% भन्दा कम लोड मार्जिन रिजर्भ गर्नुहोस्।

२. स्ट्रोक पुष्टिकरण: मानक स्ट्रोक दायरा 10mm देखि 100mm सम्म। लामो-स्ट्रोक परिदृश्यहरू (≥50mm) को लागि MXF श्रृंखलालाई प्राथमिकता दिनुहोस्; छोटो स्ट्रोक र उच्च आवृत्ति साइकल चलाउने अवस्थाको लागि MXH श्रृंखला चयन गर्नुहोस्।

३. कन्फिगरेसन मिलान:
-- स्थिति पत्ता लगाउने: सही द्विदिशात्मक स्ट्रोक स्थिति निगरानीको लागि दोहोरो M9B चुम्बकीय स्विचहरूसँग सुसज्जित।

-- स्ट्रोक ठीक समायोजन: नियमित प्रयोगको लागि मानक -X10 (5mm ट्रिमिङ) छान्नुहोस्; बहु-स्ट्रोक सटीक क्यालिब्रेसनको लागि -X11 (15mm विस्तारित ट्रिमिङ) चयन गर्नुहोस्।

-- बफरिङ अप्टिमाइजेसन: परम्परागत सञ्चालनको लागि मानक polyurethane बफरहरू अपनाउनुहोस्; उच्च आवृत्ति प्रभाव र आवाज घटाउने परिदृश्यहरूको लागि हाइड्रोलिक बफरहरूमा स्तरवृद्धि गर्नुहोस्।

एक वाक्य सारांश

SOLH MXF श्रृंखला अल्ट्रा-थिन उच्च-कठोरता वायवीय स्लाइड तालिकाले MXS भन्दा ४०% कम शरीरको उचाइ, क्रस रोलर उच्च-कठोरता गाइड, दोहोरो-पक्षीय माउन्टिङ र लामो-स्ट्रोक मध्यम-लोड स्थिरता, उचाइ-सीमित-सीमित स्वचालित-सीमितताको लागि उच्च लागत-प्रदर्शन कोर समाधानको रूपमा सेवा गर्दछ। ह्यान्डलिङ।
