MSUB श्रृंखला भ्यान रोटरी सिलिन्डर | उच्च परिशुद्धता कम्प्याक्ट ओसिलिटिंग सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

     SOLH MSUB शृङ्खला एक उच्च परिशुद्धता सिंगल-वेन रोटरी टेबल सिलिन्डर हो जुन हल्का-लोड परिशुद्धता दोलन अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। यसमा एक एकीकृत कम्प्याक्ट संरचना, फाइन-ट्युनेबल स्विङ एंगल, बहु-सतह माउन्टिङ र अल्ट्रा-लो ब्याकल्याश प्रदर्शन सुविधाहरू छन्। 4 साइज स्पेसिफिकेशनहरू कभर गर्दै (बोर φ10/φ15/φ20/φ30 सँग सम्बन्धित), यो व्यापक रूपमा म्यानिपुलेटर रोटेशन, सानो अनुक्रमणिका स्थिति र workpiece फ्लिपिङ स्टेशनहरूमा लागू गरिन्छ, स्वचालित सटीक उत्पादन लाइनहरूको लागि मुख्यधारा उच्च-परिशुद्धता स्विङ समाधानको रूपमा सेवा गर्दै।

  १.१ एकीकृत रोटरी टेबल र सिलिन्डर संरचना

     रोटरी प्लेटफर्म र ड्राइभिङ सिलिन्डरको एकीकृत डिजाइनले समग्र कठोरता बढाएर गियर क्लियरेन्सलाई पूर्ण रूपमा हटाउँछ। मानक मोडेलले अल्ट्रा-लो रनआउट सहिष्णुता प्राप्त गर्दछ, जबकि अपग्रेड गरिएको MSUA उच्च-परिशुद्धता संस्करणले ≤0.03mm भित्र प्लेटफर्म डगमगाउने सटीकता प्रदान गर्दछ, स्थिर र दोहोर्याउन मिल्ने सटीक स्थिति सुनिश्चित गर्दै।

 1.2 उच्च-लोड एकल वेन डिजाइन

     अनुकूलित एकल-भान संरचनात्मक लेआउट अपनाउदै, सिलिन्डरले सानो भोल्युम र हल्का तौलको सुविधा दिन्छ। यसको लोड क्षमता उही साइजको परम्परागत CRB1 शृङ्खलाका सिलिन्डरहरू भन्दा २ ~ ३ गुणा बढी छ, एकै साथमा लघुकरण र उच्च-टर्क आउटपुट महसुस गर्दै।

  1.3 सटीक रूपमा समायोज्य स्विंग कोण

     • मानक स्ट्रोक: 90° / 180° विविध रोटरी मागहरूको लागि वैकल्पिक।

     • ठीक समायोजन सहिष्णुता: सिंगल-वेन डिजाइनले दुवै छेउमा ±5° फाइन ट्युनिङलाई समर्थन गर्दछ; डुअल-भेन प्रकारले ±2.5° फाइन ट्युनिङलाई समर्थन गर्दछ।

     • स्थिति सटीकता: 90°±10′ / 180°±10′ को कडा स्विङ कोण सहिष्णुता, उच्च परिशुद्धता अनुक्रमणिका र फ्लिपिङ आवश्यकताहरू पूरा गर्दै।

 1.4 लचिलो माउन्टिङ र पाइपिङ विकल्पहरू

     • पाइपिङ मोड: साइड पाइपिङ र अक्षीय पाइपिङ वैकल्पिक; चुम्बकीय स्विच-सुसज्जित मोडेलहरूले मात्र स्थिर संकेत अधिग्रहणको लागि साइड पाइपिङ समर्थन गर्दछ।

     • माउन्टिङ मोड: बहु-अनुहार फ्ल्यान्ज संरचनाले ओम्नी-दिशात्मक स्थापनालाई समर्थन गर्दछ, प्रभावकारी रूपमा उपकरणको आन्तरिक ठाउँ बचत गर्छ र कम्प्याक्ट लेआउट परिदृश्यहरूमा अनुकूलन गर्दछ।

  1.5 कम चुहावट र लामो सेवा जीवन

     आन्तरिक र बाह्य हावा चुहावट कम गर्न अनुकूलित विशेष सील संरचना अपनाउदै। मानक तेल-रहित अपरेशन डिजाइन सफा उत्पादन वातावरण र सामान्य औद्योगिक काम गर्ने अवस्थाहरूमा अनुकूल हुन्छ, मर्मत लागत घटाउँछ र निरन्तर सेवा जीवन विस्तार गर्दछ।

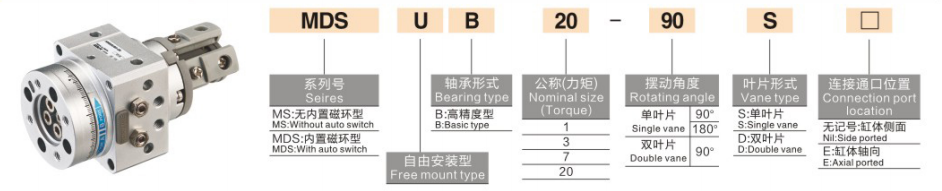

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

  1. विशिष्ट मोडेल उदाहरणहरू: MSUB7-180S, MDSUB20-90S

  2. मानक अर्डर उदाहरणहरू

     • मानक गैर-चुम्बकीय मोडेल: MSUB7-180S (आकार ७, १८०° स्विङ कोण, चुम्बकीय घण्टी बिना)

     • चुम्बकीय प्रतिक्रिया मोडेल: MDSUB20-90S (आकार 20, 90° स्विङ कोण, स्विच स्थापनाको लागि निर्मित चुम्बकीय रिंग)

3. सामान्य प्राविधिक मापदण्डहरू (20℃, मानक अवस्था)

  3.1 आधारभूत निर्दिष्टीकरणहरू

     • सञ्चालन मोड: डबल-अभिनय एकल फलक

     • काम गर्ने तरल पदार्थ: संकुचित हावा (तेल-रहित सञ्चालन)

     • परिवेशको तापक्रम: 5 ℃ ~ 60 ℃

     • कार्य दबाव दायरा: साइज १: ०.२~०.७एमपीए; साइज ३/७: ०.१५~०.७एमपीए; साइज २०: ०.१५~१.०एमपीए

     • स्विङ समय (@0.5MPa): ०.०७~०.३ सेकेन्ड/९०° (समायोज्य)

     • असर प्रकार: उच्च लोड स्लाइडिंग असर

  3.2 प्रमुख कार्यसम्पादन प्यारामिटर तालिका

4. कोर कन्फिगरेसन र चयन दिशानिर्देशहरू

  ४.१ साइज चयन (टोर्क र लोडमा आधारित)

     • साइज १ (φ१०): 0.3N·m टर्क आउटपुट, माइक्रो अल्ट्रा-लाइट लोड (≤1kg) र उच्च-फ्रिक्वेन्सी सटीक रोटरी गति परिदृश्यहरूको लागि उपयुक्त।

     • साइज ३ (φ१५): 0.7N·m टर्क आउटपुट, सानो लाइट-लोड (1~3kg) अनुप्रयोगहरू जस्तै रोबोट आर्म संयुक्त रोटेशनको लागि आदर्श।

     • साइज ७ (φ२०): 0.9N·m टर्क आउटपुट, सानो र मध्यम भार (3~5kg) अनुक्रमणिका स्थिति र workpiece फ्लिपिङ स्टेशनहरू पूर्ण रूपमा मिल्दो।

     • साइज २० (φ३०): 2.9N·m उच्च टर्क आउटपुट, मध्यम भारी-भार (5 ~ 10kg) भारी शुल्क रोटरी स्थिति कार्यहरूको लागि लागू।

  4.2 कोण र सटीक चयन

     • ९०° स्विङ कोण: दायाँ-कोण फ्लिपिङ र दिशात्मक स्विचिङको लागि डिजाइन गरिएको, व्यापक रूपमा workpiece लोडिङ/अनलोडिङ र 90° स्टीयरिङ स्थितिमा प्रयोग गरिन्छ।

     • 180° स्विङ कोण: आधा-चक्र घुमाउने र workpiece फ्लिपिङको लागि उपयुक्त, 180° रिभर्स स्थिति र द्विदिश स्टेशन स्विचिङ महसुस गर्दै।

     • उच्च परिशुद्धता अपग्रेड: प्लेटफर्म wobble सटीकता ≤0.03mm संग अल्ट्रा-उच्च सटीक आवश्यकताहरूको लागि MSUA श्रृंखला छनोट गर्नुहोस्।

  4.3 चुम्बकीय स्विच कन्फिगरेसन

     • MSUB (गैर चुम्बकीय): चुम्बकीय रिंग बिना आधारभूत किफायती संस्करण, संकेत प्रतिक्रिया माग बिना साधारण चक्रीय गति को लागी लागत प्रभावी।

     • MDSUB (चुम्बकीय): बिल्ट-इन चुम्बकीय घण्टी, D-T791/D-T792 चुम्बकीय स्विचहरूसँग मनमानी रूपमा समायोज्य सेन्सिङ स्थितिहरूसँग मिल्दो, स्वचालित PLC सिग्नल लिङ्केज नियन्त्रणलाई समर्थन गर्दै।

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • प्रेसिजन रोबोटिक प्रणाली: हल्का तौल, कम्प्याक्ट साइज र उच्च स्थिति पुनरावृत्तिको विशेषता सहितको सानो रोबोट संयुक्त घुमाउने र अन्त-प्रभावकारी स्विङिङमा लागू हुन्छ।

     • स्वचालित अनुक्रमणिका स्टेशनहरू: इलेक्ट्रोनिक्स र साना गृह उपकरण उद्योगहरूमा 90°/180° सटीक अनुक्रमणिका, पत्ता लगाउने स्थिति र असेंबली स्टेशन स्थितिको लागि उत्तम।

     • Workpiece फ्लिपिङ र स्टीयरिंग: कन्वेयर लाइनहरूमा लाइट-लोड workpieces (≤10kg) को फ्लिपिङ र दिशा रूपान्तरणको लागि आदर्श, शून्य-ब्याकल्याश र कम-प्रभाव चिकनी रोटेशन प्राप्त गर्दै।

     • साना रोटरी प्लेटफर्महरू: लचिलो स्थापना र कम मर्मत कठिनाईको साथ, माइक्रो घुमाउने प्लेटफर्महरू, लेबल प्रिन्टिङ र मार्किङ स्टेशन रोटेशनमा व्यापक रूपमा प्रयोग गरिन्छ।

6. MSUB बनाम CRB2 / CRBU2 श्रृंखला द्रुत तुलना

7. 3-चरण द्रुत चयन गाइड

     १. आकार चयन: एक सुरक्षा कारक ≥2 संग workpiece वजन र रोटेशन त्रिज्या मा आधारित टोक़ गणना। लोडको लागि साइज १ ≤1kg, साइज 3 1~3kg को लागि, साइज 7 3~5kg को लागि, साइज 20 5~10kg को लागि चयन गर्नुहोस्।

     २. कोण चयन: दायाँ कोण फ्लिपिङ र स्टेयरिङका लागि ९०° स्विङ कोण छान्नुहोस्; आधा-चक्र फ्लिपिङ र रिभर्स स्थितिको लागि 180° स्विङ कोण छनौट गर्नुहोस्।

     ३. कार्यात्मक चयन: संकेत प्रतिक्रिया र PLC लिङ्केजको लागि चुम्बकीय रिंग संग MDSUB चयन गर्नुहोस्; अल्ट्रा-उच्च सटीक स्थिति मागहरूको लागि MSUA श्रृंखलामा अपग्रेड गर्नुहोस्।

एक वाक्य सारांश

     SOLH MSUB श्रृंखला कम्प्याक्ट वेन रोटरी सिलिन्डरले 10kg-स्तर लाइट-लोड स्वचालित फ्लिपिङ र अनुक्रमणिका स्टेशनहरूको लागि कम-ब्याकल्याश, उच्च-स्थिरता र स्पेस-बचत सटीक रोटरी समाधानहरू प्रदान गर्ने उच्च-परिशुद्धता तालिका डिजाइन, समायोज्य स्विङ कोण र उच्च लोड क्षमता एकीकृत गर्दछ।
