MK श्रृंखला रोटरी क्ल्याम्प सिलिन्डर

SOLH MK (सामान्यतया MKB भनिन्छ) 90° रोटेशन र रैखिक डाउनवर्ड क्ल्याम्पिङलाई एकीकृत गर्ने संयुक्त वायवीय सिलिन्डर हो, मुख्यधारा MKB श्रृंखलासँग आदानप्रदान गर्न सकिन्छ। बोरको साइज φ12~φ63 र क्ल्याम्पिङ स्ट्रोकको दायरा 5 mm देखि 50 mm सम्म हुन्छ। यसको समग्र लम्बाइ अधिक कम्प्याक्ट लेआउटको लागि परम्परागत MK2 मोडेलहरूको तुलनामा 3 ~ 10 मिमीले छोटो छ। उच्च-जडता वर्कपीसहरूको उच्च-गति क्ल्याम्पिङको सामना गर्न स्वीकार्य जडता टर्कलाई तीन गुणा अपग्रेड गरिएको छ, र φ63 बोरको अधिकतम क्ल्याम्पिङ बल 0.5 MPa अन्तर्गत 12.4 kN पुग्छ विश्वसनीय भारी-लोड होल्डिङको लागि। कार्य चक्र: माथितिर फर्कनुहोस् → 90° बायाँ/दायाँ घुमाउनुहोस् → क्ल्याम्पिङको लागि विस्तार गर्नुहोस्; रिलिज उल्टो क्रम पछ्याउँछ। सहिष्णुता ±5° संग स्थिर 90° रोटेशन कोण स्थिर दोहोरिने स्थिति सुनिश्चित गर्दछ। २-साइड सेन्सर मात्र माउन्ट गर्ने φ20 र φ25 बोरहरू बाहेक, अन्य आकारहरूले कुनै हस्तक्षेप बिना सफा तारहरूको लागि 4-दिशा चुम्बकीय स्विच स्थापनालाई समर्थन गर्दछ। प्वालहरू र डबल-एन्ड थ्रेडेड प्वालहरू मार्फत प्रत्यक्ष माउन्टिङ र फ्ल्यान्ज स्थापना सक्षम गर्दछ। डबल-साइड रबर बफरहरूले प्रभाव, कम्पन र आवाज कम गर्दछ; तेल-रहित डिजाइनले सफा र धुलो-रहित काम गर्ने वातावरणलाई सन्तुष्ट पार्छ। बिल्ट-इन चुम्बकीय घण्टीहरूले क्ल्याम्प/रिलिज स्थिति निगरानी गर्न स्थिति सेन्सरहरूसँग काम गर्दछ; घडीको दिशामा RZ र घडीको विपरीत दिशा LZ घुमाउने दिशाहरू वैकल्पिक छन्। यो व्यापक रूपमा मेशिन उपकरण फिक्स्चर, वेल्डिंग स्थिति, मुद्रांकन फिक्सिंग, सटीक 3C कम्पोनेन्टहरू, अर्धचालक ट्रे क्ल्याम्पिंग र फिक्स्चर फ्लिपिंग सीमिततामा लागू हुन्छ। यसले मेकानिकल डिजाइनलाई सरल बनाउँछ र घुमाउने र क्ल्याम्पिङ प्रकार्यहरू एकीकृत गरेर स्थापना ठाउँ बचत गर्दछ। क्ल्याम्पिङ बल ≥ वास्तविक भार × 1.5 सुरक्षा कारकको साथ बोर साइज चयन गर्नुहोस् र मेकानिकल टक्करबाट बच्न 3 ~ 5 मिमी स्ट्रोक मार्जिन रिजर्भ गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

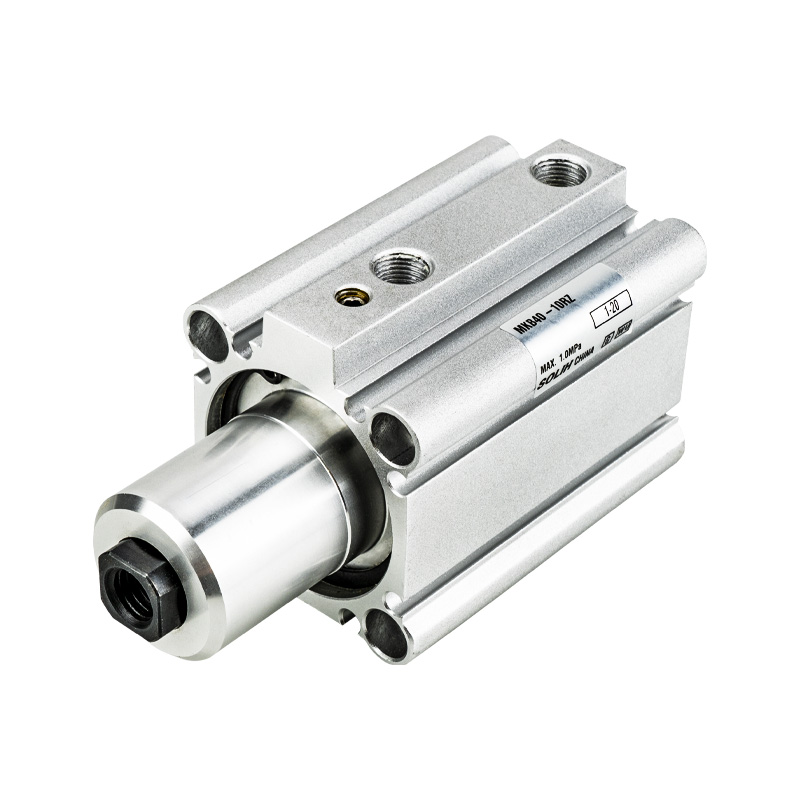

MK श्रृंखला रोटरी क्ल्याम्प सिलिन्डर | 90° रोटेशन र रैखिक क्ल्याम्प 2-in-1 वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH MK श्रृंखला एक मानक 2-in-1 रोटरी क्ल्याम्प सिलिन्डर हो जसले 90° रोटेशन र रैखिक क्ल्याम्पिङ गतिलाई एकीकृत गर्दछ। यसले φ12mm देखि φ63mm सम्मको बोर साइजहरू 5mm देखि 50mm सम्मको मानक क्ल्याम्पिङ स्ट्रोकहरू समावेश गर्दछ। अल्ट्रा-कम्प्याक्ट स्थापना, 3 पटक अपग्रेड गरिएको स्वीकार्य जडता टर्क, 4-साइड चुम्बकीय स्विच माउन्टिङ र वैकल्पिक बायाँ/दायाँ घुमाउने सुविधा सहित, यो सिलिन्डर वर्कपीस स्थिति, क्ल्याम्पिङ र फिक्सिङको लागि अन्तरिक्ष-प्रतिबन्धित स्वचालित स्टेशनहरूको लागि आदर्श हो, कोरेन्ट मानक कम्प्याक्ट स्वचालित प्रणालीको लागि एक कोर फिक्सिङ प्रणालीको रूपमा सेवा गर्दै।

1. कम्पाउन्ड रोटेशन र क्ल्याम्पिंग गति

• कार्य अनुक्रम: फिर्ता लिनुहोस् → 90° बायाँ/दायाँ घुमाउनुहोस् → क्ल्याम्पिङको लागि विस्तार गर्नुहोस्; उल्टो अनुक्रम: रिलिज क्ल्याम्प → रिभर्स 90° रोटेशन → रिसेटको लागि विस्तार गर्न फिर्ता लिनुहोस्।

• उच्च परिशुद्धता स्थिति: ±5° सहिष्णुता संग 90° रोटेशन कोण, उत्कृष्ट विरोधी रोटेशन प्रदर्शन र भरपर्दो दोहोरिने स्थिति सटीकता प्रदान गर्दै।

2. अपग्रेड गरिएको उच्च लोड क्षमता

• 3X उच्च जडत्व टोक़: नयाँ अपग्रेड गरिएको MK शृङ्खलाले स्वीकार्य जडता टर्कलाई तीन गुणा बढाउँछ, परम्परागत MK2 शृङ्खलाको भारी-लोड कार्यसम्पादनसँग मिल्दोजुल्दो, उच्च-गति सञ्चालन र ठूलो-जडता वर्कपीस क्ल्याम्पिङ परिदृश्यहरूमा पूर्ण रूपमा अनुकूलन गर्दै।

• शक्तिशाली क्ल्याम्पिंग बल: अधिकतम φ63 बोर मोडेलले 0.5MPa मा 12.4kN सम्मको बलियो क्ल्याम्पिङ बल प्रदान गर्दछ, भारी शुल्क अनुप्रयोगहरूको लागि स्थिर र दृढ क्ल्याम्पिङ सुनिश्चित गर्दै।

3. कम्प्याक्ट बडी र लचिलो बहु-दिशात्मक स्थापना

• स्लिम र छोटो संरचना: पारम्परिक MK2 सिलिन्डरहरू भन्दा समग्र लम्बाइ 3~10mm छोटो भएको अल्ट्रा-थिन बडी डिजाइन, साँघुरो र कम्प्याक्ट उपकरण लेआउटहरूको लागि ठाउँको उपयोगमा धेरै सुधार गर्दै।

• बहु-साइड स्विच माउन्टिङ: ४-साइड चुम्बकीय स्विच स्थापनालाई समर्थन गर्दछ (φ20/φ25 2-साइडका लागि मात्र)। इम्बेडेड स्विच डिजाइनले बाह्य एक्सपोजर र हस्तक्षेपलाई बेवास्ता गर्छ, लचिलो र व्यवस्थित सर्किट लेआउट सक्षम पार्दै।

• विश्वव्यापी माउन्टिंग विधि: प्वालहरू र डबल-एन्ड थ्रेडेड प्वालहरू मार्फत सुसज्जित, विभिन्न असेंबली आवश्यकताहरू पूरा गर्न प्रत्यक्ष निश्चित माउन्ट र फ्ल्यान्ज माउन्टसँग उपयुक्त।

4. भरपर्दो र टिकाऊ प्रदर्शन

• स्थिर बफरिङ: द्विपक्षीय रबर बफरहरूसँग डबल-अभिनय संरचनाले प्रभावकारी रूपमा दीर्घकालीन स्थिर चक्रीय सञ्चालनको लागि सञ्चालन प्रभाव, कम्पन र चलिरहेको आवाज कम गर्दछ।

• तेल-मुक्त सञ्चालन: व्यावसायिक तेल-मुक्त स्नेहन डिजाइन, धुलो-रहित र सफा काम गर्ने वातावरणको लागि उपयुक्त।

• मानक चुम्बकीय कन्फिगरेसन: चुम्बकीय स्विचहरूको लागि आरक्षित माउन्टिंग ग्रूभहरू सहित निर्मित चुम्बकीय रिंग, स्ट्रोक स्थिति पत्ता लगाउन सुविधाजनक।

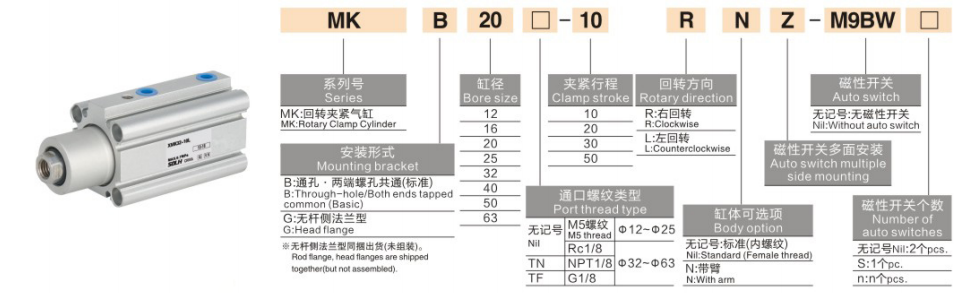

मोडेल नामकरण नियम र अर्डर उदाहरणहरू पूरा गर्नुहोस्

1. विशिष्ट मोडेल उदाहरणहरू: MKB20-10RZ, MKB40-20LZ-M9BW

कोड खण्ड	परिभाषा
MKB	श्रृंखला कोड: मानक रोटरी क्ल्याम्प सिलिन्डर
२०/४०	बोर साइज: φ12/16/20/25/32/40/50/63mm
१०/२०	क्ल्याम्पिङ स्ट्रोक: 5/10/15/20/25/30/40/50mm
RZ / LZ	घुमाउने दिशा: RZ = दाहिने हात (घडीको दिशामा); LZ = देब्रे हात (घडीको उल्टो दिशामा)
M9BW	चुम्बकीय स्विच मोडेल (वैकल्पिक: D-M9BW, D-A93, आदि)

2. मानक अर्डर उदाहरणहरू

• मानक दायाँ परिक्रमा: MKB25-15RZ (φ25 बोर, 15mm स्ट्रोक, घडीको दिशा घुम्ने, कुनै स्विच छैन)

• दोहोरो स्विचको साथ बायाँ रोटेशन: MKB32-20LZ-2S (φ32 बोर, 20mm स्ट्रोक, घडीको विपरीत घुम्ने, दोहोरो स्थिति स्विचहरू)

• ठूलो बोर हेवी-ड्युटी प्रकार: MKB63-50RZ (φ63 बोर, 50mm अधिकतम स्ट्रोक, भारी लोड क्ल्याम्पिङको लागि दायाँ घुमाउरो)

सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

१. आधारभूत विनिर्देशहरू

• सञ्चालन मोड: डबल-अभिनय मिश्रित गति (90° रोटेशन + रैखिक क्ल्याम्पिंग)

• कार्य दबाव दायरा: ०.१ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -10 ℃ ~ 70 ℃ (गैर चिसो); -10 ℃ ~ 60 ℃ चुम्बकीय स्विच स्थापित संग

• पिस्टन सञ्चालन गति: 50~200mm/s

• बफर मोड: द्विपक्षीय रबर बफर

• स्नेहन मोड: तेल रहित सञ्चालन (कुनै स्नेहन आवश्यक छैन)

2. क्ल्याम्पिङ फोर्स डाटा (इकाई: kN @0.5MPa)

बोर साइज (मिमी)	φ१२	φ१६	φ२०	φ२५	φ३२	φ40	φ50	φ63
क्ल्याम्पिङ फोर्स (kN)	0.57	1.01	1.57	2.45	4.02	6.28	9.81	12.40

3. स्वीकार्य जड़ता टर्क (एकाइ: kg·m²)

बोर साइज (मिमी)	φ१२	φ१६	φ२०	φ२५	φ३२	φ40	φ50	φ63
जडत्व टोक़ (kg·m²)	0.001	0.003	0.01	0.02	0.05	0.1	0.2	0.4

4. उत्पादन वजन (एकाइ: kg @20mm स्ट्रोक)

बोर साइज (मिमी)	φ१२	φ१६	φ२०	φ२५	φ३२	φ40	φ50	φ63
वजन (किग्रा)	0.35	0.55	0.9	1.4	2.2	3.5	5.8	9.5

विशिष्ट अनुप्रयोग परिदृश्यहरू

• Workpiece स्थिति र clamping: व्यापक रूपमा मेशिन उपकरण फिक्स्चर, वेल्डिंग स्थिति, मुद्रांकन फिक्सिङ र विधानसभा स्टेशन क्ल्याम्पिङको लागि प्रयोग गरिन्छ। एकीकृत २-इन-१ रोटेशन र क्ल्याम्पिङ डिजाइनले मेकानिकल संरचनालाई सरल बनाउँछ र स्थापना ठाउँ बचत गर्छ।

• इलेक्ट्रोनिक र प्रेसिजन कम्पोनेन्ट फिक्सिंग: तेल-रहित र कम-धूलो विशेषताहरू पूर्ण रूपमा सेमीकन्डक्टर ट्रे क्ल्याम्पिङ, फोन शेल स्थिति र माइक्रो परिशुद्धता भाग फिक्सिङ, उच्च सफाई र उच्च-परिशुद्धता आवश्यकताहरू पूरा गर्दछ।

• स्वचालित स्थानान्तरण सीमा: रोटरी टेबल लिमिटिङ, फ्लिपिङ मेकानिज्म पोजिसनिङ र सर्ट-स्ट्रोक रोटरी क्ल्याम्पिङ स्टेशनहरूको लागि आदर्श, स्थिर र दोहोर्याउन मिल्ने कम्पाउन्ड गति प्रदर्शन प्रदान गर्ने।

• भारी शुल्क फिक्सिङ स्टेशनहरू: उच्च क्ल्याम्पिङ बल र उत्कृष्ट विरोधी विक्षेपन क्षमता संग सुसज्जित, यो भारी workpiece clamping, मोल्ड फिक्सिंग र ठूलो-लोड सटीक स्थिति परिदृश्य लागि लागू हुन्छ।

3-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक क्ल्याम्पिङ लोड अनुसार बोर साइज चयन गर्नुहोस्। सैद्धान्तिक क्ल्याम्पिंग बल ≥ वास्तविक लोड × 1.5 सुरक्षा कारक सुनिश्चित गर्नुहोस्; भारी शुल्क काम गर्ने अवस्थाहरूको लागि φ40 वा ठूलो बोरलाई प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: मानक क्ल्याम्पिङ स्ट्रोक 5mm देखि 50mm सम्म हुन्छ। वास्तविक workpiece उचाइमा आधारित स्ट्रोक चयन गर्नुहोस्, र मेकानिकल हस्तक्षेपबाट बच्न 3 ~ 5mm मार्जिन आरक्षित गर्नुहोस्।

३. कन्फिगरेसन चयन

￮ घुमाउने दिशा: साइट स्टेसन लेआउट मिलाउन RZ (घडीको दिशामा दायाँ घुम्ने) वा LZ (घडीको उल्टो बायाँ घुमाउने) छनौट गर्नुहोस्।

￮ स्थिति पत्ता लगाउने: क्ल्याम्पिङ र रिलिज स्थितिको लागि दोहोरो स्थिति संकेतहरू प्राप्त गर्न 2S डुअल-स्विच कन्फिगरेसन चयन गर्नुहोस्।

एक वाक्य सारांश

SOLH MK शृङ्खलाको मानक रोटरी क्ल्याम्प सिलिन्डरले 90° रोटेशन र रैखिक क्ल्याम्पिङ प्रकार्यहरू एकीकृत गर्दछ, जसमा 3-पटक अपग्रेड गरिएको इनर्टिया टर्क, अल्ट्रा-कम्प्याक्ट बडी, बहु-दिशा माउन्टिङ र बलियो हेभी-लोड क्ल्याम्पिङ क्षमता, इष्टतम स्पेस-बचत र उच्च-स्थल-बचत समाधानको रूपमा सेवा प्रदान गर्दछ। क्ल्याम्पिङ स्टेशनहरू।
