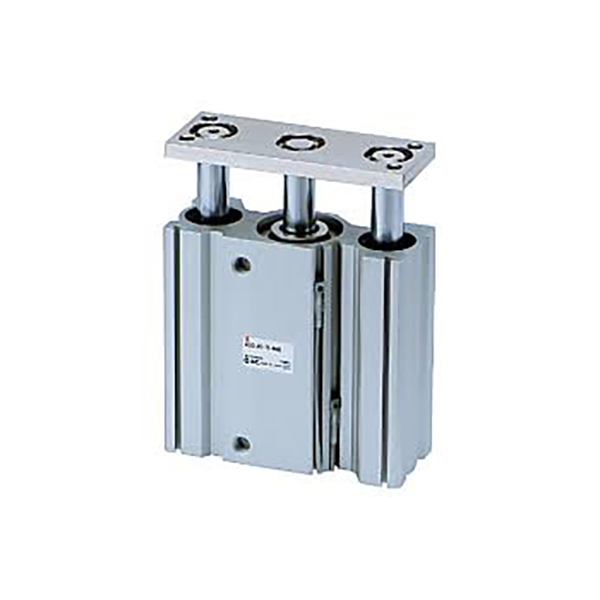

MGQ श्रृंखला कम्प्याक्ट गाइड रड सिलिन्डर

SOLH MGQ श्रृंखला अल्ट्रा-पातलो एकीकृत गाइड रड सिलिन्डर मौलिक SMC विशिष्टताहरूसँग पूर्ण रूपमा परिवर्तनीय छ। सिलिन्डर ब्यारेल र गाईड रडहरूको एकीकृत संरचनाले परम्परागत निर्देशित सिलिन्डरहरूको तुलनामा स्थापनाको ठाउँलाई धेरै बचत गर्नको लागि समग्र मोटाई 50% घटाउँछ। यसले बोर साइज φ12 ~ 100 mm र मानक स्ट्रोक 25 ~ 250 mm कभर गर्दछ, दुई कन्फिगरेसनहरूमा प्रस्ताव गरिएको छ: MGQM कार्बन मिश्र धातु स्लाइड बियरिङहरू र MGQL उच्च-परिशुद्धता बल बेरिङहरू। सममित डुअल गाइड रड संरचनाले पार्श्व लोड, विक्षेपन र टोर्सनमा उत्कृष्ट प्रतिरोध प्रदान गर्दछ। MGQL बल बेयरिङ संस्करणले ±0.04°~±0.08° को एन्टी-रोटेशन एक्युरेसी प्राप्त गर्छ, जबकि MGQM स्लाइड बेयरिङ प्रकारले उत्कृष्ट पहिरन प्रतिरोध, डस्टप्रुफ प्रदर्शन र भारी शुल्क धुलो अवस्थाका लागि लागत फाइदाहरू प्रदान गर्दछ। मानक कन्फिगरेसनहरूमा निर्मित चुम्बकीय घण्टीहरू, डुअल-एन्ड रबर बफरहरू र तेल-रहित मर्मत-मुक्त सञ्चालन समावेश छन्। वैकल्पिक XB6 उच्च-तापमान संस्करण 150℃ सम्म स्थिर रूपमा काम गर्दछ। धेरै माउन्टिंग प्वालहरू सिलिन्डर शरीरमा आरक्षित छन्; चुम्बकीय स्विचहरू बोरहरू ≥32 मिमीको लागि चार तिर माउन्ट गर्न सकिन्छ, र फ्ल्याङ्ग्स/फुट कोष्ठकहरूले बहु-कोण असेंबली समर्थन गर्दछ। ०.१ MPa को न्यूनतम कामको दबाबको साथ, यो कन्वेयर लाइन स्टपर पोजिसनिङ र लिफ्टिङ, PCB इजेक्शन र 3C इलेक्ट्रोनिक्समा क्रिमिङ, प्याकेजिङ मेसिनरीका लागि गेट एक्च्युएसन र जिग ज्याकिङका लागि व्यापक रूपमा अपनाइन्छ। यसले मेकानिकल डिजाइनलाई सरल बनाउनको लागि छुट्टै सिलिन्डर र बाहिरी गाईड एसेम्बलीहरू प्रतिस्थापन गर्दछ। मानक MGP र हेभी-ड्युटी MGG श्रृंखलाको तुलनामा, MGQ ले सबैभन्दा पातलो प्रोफाइल र सीमित स्थापना स्थानमा उच्च-परिशुद्धता सञ्चालनको लागि इष्टतम कार्यसम्पादनको गर्व गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MGQ श्रृंखला पातलो कम्प्याक्ट गाइड रड सिलिन्डर | उच्च-कठोरता विरोधी रोटेशन वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH MGQ शृङ्खला एक पातलो एकीकृत गाइड रड सिलिन्डर हो जुन अन्तरिक्ष-प्रतिबन्धित स्वचालन स्टेशनहरूको लागि डिजाइन गरिएको हो। एक अल्ट्रा-पातलो एकीकृत गाइड रड संरचना अपनाएर, यसले उत्कृष्ट पार्श्व लोड प्रतिरोध र उच्च-परिशुद्धता विरोधी रोटेशन प्रदर्शन प्रदान गर्दछ। φ12mm देखि φ100mm सम्मको पूर्ण बोर दायरा कभर गर्दै, श्रृंखलाले दुईवटा कोर बेयरिङ कन्फिगरेसनहरू प्रदान गर्दछ: MGQM स्लाइड बेयरिङ र MGQL बल बेयरिङ। यो व्यापक रूपमा सटीक पुशिङ, लिफ्टिङ, वर्कपीस रोक्ने र स्थिति परिदृश्यहरूको लागि प्रयोग गरिन्छ जसलाई कम्प्याक्ट स्थापना, कठोर मार्गनिर्देशन र शून्य-विक्षेपण अपरेशन आवश्यक पर्दछ।

मुख्य संरचनात्मक लाभहरू

• अल्ट्रा-थिन एकीकृत शरीर: गाइड रड र सिलिन्डर बडी अभिन्न रूपमा मोल्ड गरिएको छ, परम्परागत गाइड रड सिलिन्डरहरूको तुलनामा 50% ले समग्र मोटाई काट्छ। यो अत्यधिक कम्प्याक्ट उपकरण डिजाइन र स्पेस-सीमित स्थापना लेआउटहरूको लागि इष्टतम विकल्प हो।

• दोहोरो-गाइड उच्च कठोरता संरचना: सममित डुअल गाईड रड समर्थनले पार्श्व लोड प्रतिरोधलाई धेरै बढाउँछ, साइड लोड क्षमता सामान्य स्टपर सिलिन्डरहरू भन्दा दुई गुणा बढी हुन्छ। यसले प्रभावकारी रूपमा झुकाउने र टोर्सनको प्रतिरोध गर्दछ, विलक्षण भार र प्रभाव कार्य अवस्थाहरूमा अनुकूलन गर्दछ।

• वर्ग-अग्रणी एन्टी-रोटेशन सटीकता: MGQL बल असर प्रकारले ±0.04° ~ 0.08° (ठूलो बोरको साथ उच्च परिशुद्धता) को अल्ट्रा-उच्च गैर-रोटेशन सटीकता प्राप्त गर्दछ; MGQM स्लाइड असर प्रकारले ±0.05 ° ~ ± 0.10 ° को स्थिर स्थिति सटीकता प्रदान गर्दछ, विविध सटीक स्थिति मागहरू पूरा गर्दछ।

• पूर्ण परिदृश्यहरूको लागि दोहोरो असर कन्फिगरेसन: कम लागतको साथ भारी-लोड, धुलो र कठोर वातावरणको लागि स्लाइड असर (MGQM); बल असर (MGQL) अल्ट्रा स्मूद कम घर्षण आन्दोलन र उच्च आवृत्ति सटीक साइकल चलाउनको लागि।

• मानक प्रिमियम कन्फिगरेसन: चुम्बकीय स्विच अनुकूलताको लागि निर्मित चुम्बकीय रिंग, स्थिर सञ्चालनको लागि दोहोरो-अन्त रबर बफरहरू, र तेल-रहित मर्मत-मुक्त डिजाइन, सफा औद्योगिक वातावरणको लागि उपयुक्त।

• पूर्ण मानक निर्दिष्टीकरण: पूर्ण बोर साइज φ12mm देखि φ100mm सम्म, 25mm देखि 250mm सम्मको मानक स्ट्रोकको साथ, धेरै जसो मध्यम र ठूला लोड स्वचालन ड्राइभिङ परिदृश्यहरू कभर गर्नुहोस्।

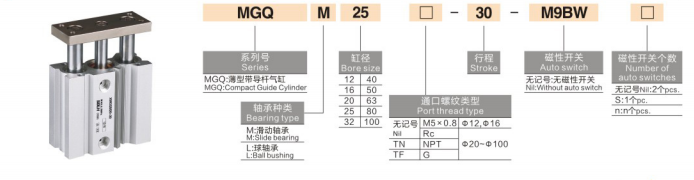

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरण: MGQM32-50-M9BW-XB6

कोड खण्ड	विशिष्टता अर्थ
MGQ	श्रृंखला कोड: पातलो एकीकृत गाइड रड सिलिन्डर
M/L	असर प्रकार: M = कार्बन मिश्र धातु स्लाइड असर; L = उच्च परिशुद्धता बल असर
१२~१००	बोर साइज (मिमी): पूर्ण दायरा φ12/16/20/25/32/40/50/63/80/100
२५~२५०	मानक स्ट्रोक (मिमी): 25/50/75/100/125/150/175/200/250
M9BW / 2M9B	वैकल्पिक चुम्बकीय स्विच: दोहोरो-अन्त स्थिति पत्ता लगाउन एकल वा दोहोरो स्विचहरू
-XB6	उच्च-तापमान प्रतिरोध विकल्प: कार्य तापमान -10℃~150℃

मानक अर्डर सन्दर्भ उदाहरणहरू

• MGQM25-30: 25mm बोर, 30mm स्ट्रोक, स्लाइड असर मानक प्रकार

• MGQL40-75-2M9B: 40mm बोर, 75mm स्ट्रोक, दोहोरो चुम्बकीय स्विचको साथ बल बेयरिङ प्रकार

• MGQM50-100-XB6: 50mm बोर, 100mm स्ट्रोक, उच्च-तापमान प्रतिरोधी स्लाइड असर मोडेल

मानक कोर प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन प्यारामिटरहरू

• कार्य दबाव दायरा: ०.१२~१.०एमपीए (φ१२/१६); ०.१~१.०एमपीए (φ२०~१००)

• परिवेशको तापक्रम: -10 ℃ ~ 60 ℃ (बर्फ मुक्त परम्परागत वातावरण); -10℃~150℃ (XB6 उच्च-तापमान संस्करण)

• पिस्टन सञ्चालन गति: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 ठूलो बोर)

• बफर मोड: मानक दोहोरो-अन्त रबर बफर; उच्च प्रभाव काम गर्ने अवस्थाहरूको लागि वैकल्पिक एयर कुशन बफर

• स्नेहन मोड: तेल-रहित मर्मत-मुक्त सञ्चालन, सफा कार्यशालाहरूको लागि उपयुक्त

2. सैद्धान्तिक थ्रस्ट डाटा (@0.5MPa, एकाइ: N)

बोर साइज (मिमी)	सैद्धान्तिक जोर (N)
12	57
16	101
20	157
25	245
32	402
40	628
50	981
63	1559
80	2513
100	3927

3. उत्पादन वजन डाटा (50mm स्ट्रोक, एकाइ: kg)

बोर साइज (मिमी)	MGQM वजन (किग्रा)	MGQL वजन (किग्रा)
12	0.18	0.20
16	0.28	0.30
20	0.42	0.45
25	0.65	0.70
32	1.05	1.10
40	1.60	1.70
50	2.45	2.55
63	3.70	3.85
80	6.30	6.50
100	9.80	10.10

MGQM बनाम MGQL कोर चयन तुलना

तुलना वस्तु	MGQM (स्लाइड असर)	MGQL (बल बेयरिङ)
असर प्रकार	कार्बन मिश्र धातु स्लाइड बुशिंग	उच्च परिशुद्धता रैखिक बल बुशिंग
पार्श्व लोड क्षमता	उत्कृष्ट (साधारण सिलिन्डर भन्दा २ गुणा बढी)	मध्यम (चिकनी सञ्चालनलाई प्राथमिकता दिन्छ)
गैर-रोटेशन सटीकता	±0.05°~±0.10°	±0.04°~±0.08° (उच्च सटीक)
गति विशेषताहरु	सुपीरियर पहिरन प्रतिरोध र परिचालन स्थिरता	अल्ट्रा कम घर्षण, अति चिकनी स्ट्रोक, स्थिर उच्च आवृत्ति साइकल चलाउने
लागू परिदृश्यहरू	भारी भार, धुलो वातावरण, विलक्षण भार, workpiece रोक्न र उठाउने
लागत स्तर	आर्थिक	प्रिमियम

माउन्टिंग विधिहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. लचिलो बहु-माउन्ट डिजाइन

• प्रत्यक्ष शरीर माउन्टिंग: सिधा फिक्सिङको लागि शीर्ष, तल र छेउका सतहहरूमा आरक्षित पेंच प्वालहरू; φ32mm माथिका मोडेलहरूमा 4-साइडेड स्विच ग्रूभहरू सबै दिशात्मक चुम्बकीय स्विच स्थापनाको लागि, छिटो एसेम्बली र मर्मतसम्भार सक्षम पार्दै।

• वैकल्पिक सहायक माउन्टिंग: Flange (F) र फुट कोष्ठक (L) सहायक उपकरणहरू उपलब्ध छन्, विभिन्न उपकरण संरचनात्मक डिजाइनहरूमा अनुकूलन गर्न तेर्सो र ठाडो बहु-कोण लेआउटलाई समर्थन गर्दै।

2. कोर औद्योगिक अनुप्रयोगहरू

• कन्वेयर लाइन स्वचालन: Workpiece रोक्न, प्यालेट स्थिति र सामग्री लिफ्टिंग; बलियो प्रभाव प्रतिरोधले उच्च-गति सन्देश र सीमित समयमा workpiece अफसेट रोक्छ।

• 3C इलेक्ट्रोनिक प्रेसिजन प्रोसेसिंग: PCB पिन इजेक्शन, टर्मिनल क्रिमिङ स्थिति र हल्का workpiece अनुवाद; उच्च विरोधी रोटेशन सटीकता शून्य-विक्षेपण परिशुद्धता विधानसभा सुनिश्चित गर्दछ।

• प्याकेजिङ मेसिनरी: मटेरियल बाफल ड्राइभिङ, साइलो गेट स्विचिङ र छोटो दूरीको सामग्री पुशिङ; अल्ट्रा-पातलो शरीर कम्प्याक्ट प्याकेजिङ उपकरण लेआउटमा पूर्ण रूपमा अनुकूलन गर्दछ।

• सामान्य औद्योगिक स्वचालन: जिग लिफ्टिङ, पार्ट इजेक्शन र सनकी लोड ड्राइभिङ; उपकरण संरचना सरल बनाउन र लागत कम गर्न परम्परागत अलग सिलिन्डर + गाइड रड संयोजन प्रतिस्थापन।

MGQ बनाम MGP बनाम MGG श्रृंखला व्यापक तुलना

तुलना वस्तु	MGQ (पातलो प्रकार)	MGP (मानक प्रकार)	MGG (हेभी-ड्युटी प्रकार)
शरीरको मोटाई	अति पातलो (५०% ठाउँ बचत)	मानक मोटाई	बाक्लो उच्च-कठोरता शरीर
असर प्रकार	स्लाइड / बल दोहोरो विकल्पहरू	स्लाइड / बल दोहोरो विकल्पहरू	स्लाइड असर मात्र
गैर-रोटेशन सटीकता	± ०.०४° सम्म (उच्चतम परिशुद्धता)	±0.08°~±0.15°	±0.10°~±0.20°
पार्श्व लोड क्षमता	बलियो	मध्यम	सबैभन्दा बलियो
कोर लागू परिदृश्यहरू	स्पेस-सीमित लेआउट, उच्च परिशुद्धता स्थिति	परम्परागत लेआउट, मध्यम लोड सामान्य परिदृश्य	भारी भार, लामो स्ट्रोक, उच्च प्रभाव काम गर्ने अवस्था

तीन-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक लोडमा आधारित आवश्यक जोर गणना गर्नुहोस्; सैद्धान्तिक थ्रस्ट ≥ वास्तविक भार × 1.5, ओभरलोडबाट बच्न 50% सुरक्षा मार्जिन आरक्षित गरी बोर साइज चयन गर्नुहोस्।

२. असर प्रकार चयन: भारी-भार, धुलो र सनकी काम गर्ने अवस्थाहरूको लागि MGQM स्लाइड असर छनोट गर्नुहोस्; उच्च परिशुद्धता स्थिति र उच्च आवृत्ति चक्रीय गति को लागी MGQL बल असर छनोट गर्नुहोस्।

३. कार्यात्मक कन्फिगरेसन चयन

￮ स्थिति पत्ता लगाउने माग: M9B/M9BW चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस् (4-पक्षीय स्थापना बोर ≥32mm को लागि उपलब्ध छ)

￮ उच्च-तापमान वातावरण: चयन गर्नुहोस् -XB6 उच्च-तापमान प्रतिरोधी विकल्प (अधिकतम 150℃)

￮ उच्च-प्रभाव सञ्चालन: वैकल्पिक एयर कुशन बफरमा अपग्रेड गर्नुहोस् (रबर बफरको साथ मानक)

एक वाक्य सारांश

SOLH MGQ श्रृंखला अल्ट्रा-थिन उच्च-कठोरता गाइड रड सिलिन्डरले स्पेस-सेभिंग डिजाइन, बलियो एन्टि-पार्श्व लोड क्षमता र अल्ट्रा-उच्च एन्टी-रोटेशन सटीकतालाई एकीकृत गर्दछ, कम्प्याक्ट, सटीक र हेवी-ड्युटी स्वचालन र पश लिफ्टिङ स्टपिङको लागि लागत-प्रभावी र उच्च-स्थिरता रैखिक ड्राइभिङ समाधानहरू प्रदान गर्दछ।
