ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

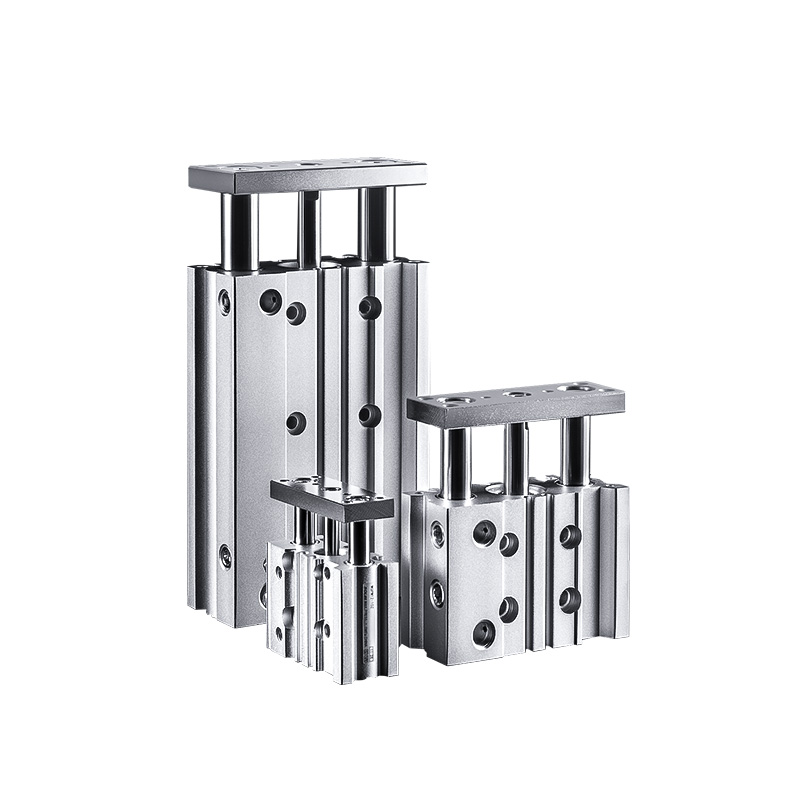

SOLH MGP श्रृंखला एक उच्च-कठोरता पातलो-प्रकारको डुअल गाइड रड सिलिन्डर हो जसले सिलिन्डर बडी, डुअल गाइड रडहरू र सटीक बियरिङहरू एकीकृत गर्दछ। बिल्ट-इन एन्टी-टोर्सन प्रदर्शन र बलियो पार्श्व लोड प्रतिरोधको विशेषता, यसले कुनै बाह्य मार्गनिर्देशन संयन्त्रको आवश्यकता पर्दैन। फ्ल्याट अल्ट्रा-थिन बडी र हल्का तौल डिजाइन (पारंपरिक सिलिन्डरहरूको तुलनामा 17% ~ 24% ले घटाइएको वजन) को साथ, यसले प्रेस, स्थिति, लिफ्टिङ र वर्कपीस स्थानान्तरण परिदृश्यहरूको लागि कम्प्याक्ट स्वचालन लेआउटहरूमा पूर्ण रूपमा फिट हुन्छ। तीन विनिमेय असर प्रकारहरूले भारी-शुल्क, उच्च-गति र अल्ट्रा-परिशुद्धता कार्य अवस्थाहरू कभर गर्दछ, पूर्ण-दृश्य विश्वव्यापी रैखिक ड्राइभिङ समाधानहरू महसुस गर्दछ।
• कोएक्सियल डुअल गाइड रड डिजाइन: पिस्टन र दोहोरो गाईड रडहरूले सिंक्रोनस सञ्चालन सुनिश्चित गर्न एकीकृत समाक्षीय लेआउट अपनाउने, आन्दोलनको क्रममा प्रभावकारी रूपमा विक्षेपन र टोर्सन हटाउने र समग्र कठोरता र स्थिरतामा धेरै सुधार गर्दछ।
• वैकल्पिक बहु-प्रकार बफरिंग: परम्परागत स्थिर सञ्चालनको लागि मानक दोहोरो-अन्त रबर बफरहरू; वैकल्पिक हावा कुशन बफर (AZ प्रकार, बोर ≥20mm को लागि उपलब्ध) उच्च-गति र भारी-भार चक्रीय गतिको समयमा कठोर प्रभाव हटाउन।
• अल्ट्रा-पातलो हल्का शरीर: अनुकूलित फ्ल्याट पातलो संरचनाले स्थापना ठाउँ बचत गर्छ र समग्र उपकरणको वजन घटाउँछ, उच्च एकीकृत कम्प्याक्ट स्वचालित उपकरण डिजाइनको लागि उपयुक्त।
• बिल्ट-इन चुम्बकीय ग्रूभ: सरल र सफा स्थिति संकेत प्रतिक्रिया कन्फिगरेसन सक्षम पार्दै, अतिरिक्त कोष्ठक बिना प्रत्यक्ष चुम्बकीय स्विच स्थापनाको लागि आरक्षित गाइड रड ग्रूभ।
MGP शृङ्खलालाई आन्तरिक असर संरचनाहरूमा आधारित तीन उप-मोडलहरूमा विभाजन गरिएको छ, कम-घर्षण उच्च-गति, पहिरन-प्रतिरोधी भारी-शुल्क र शून्य-क्लियरेन्स अल्ट्रा-परिसिजन परिदृश्यहरू समावेश गर्दछ, जुन द्रुत मोडेल चयनको लागि मुख्य आधार हो।
|
उप-श्रृङ्खला |
असर प्रकार |
कोड |
मूल विशेषताहरू |
लागू परिदृश्यहरू |
|
MGPM |
स्लाइडिङ बियरिङ (धातु बुशिङ) |
M |
उत्कृष्ट पहिरन प्रतिरोध, dustproof प्रदर्शन र कम लागत; ठुलो पार्श्व भार सहन सक्छ, कम-गति सञ्चालनको लागि स्थिर |
सामान्य स्थिति, workpiece प्रेस, कम गति भारी शुल्क साइकल चलाउने, धुलो र कठोर काम वातावरण |
|
MGPL |
बल बेयरिङ (बल बुशिङ) |
L |
अल्ट्रा-कम घर्षण, अल्ट्रा-चिकनी आन्दोलन, उच्च परिचालन गति र राम्रो गति स्थिरता |
उच्च गतिको बारम्बार पारस्परिक गति, हल्का लोड ड्राइभिङ, कम घर्षण र उच्च स्थिरता आवश्यकताहरू |
|
MGPA |
उच्च परिशुद्धता बल असर |
A |
शून्य आन्तरिक निकासी, शीर्ष-स्तर गैर-रोटेशन सटीकता, अल्ट्रा-उच्च दोहोरिने स्थिति स्थिरता |
सटीक स्थिति, workpiece फिटिंग, पत्ता लगाउन र क्यालिब्रेसन, उच्च परिशुद्धता दोहोर्याइएको सञ्चालन परिदृश्यहरू |

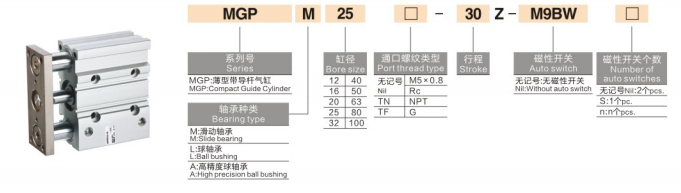

मोडेल उदाहरण: MGPM20-50Z-M9B
1. कोड खण्ड परिभाषा
• श्रृंखला कोड: MGP + असर प्रत्यय (M/L/A), विभिन्न असर कन्फिगरेसनहरूसँग पातलो-प्रकारको दोहोरो गाइड रड सिलिन्डर प्रतिनिधित्व गर्दै
• बोर साइज: 12/16/20/25/32/40/50/63/80/100 (मिमी, पूर्ण औद्योगिक मानक विशिष्टताहरू)
• स्ट्रोक लम्बाइ: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (मानक पूर्ण स्ट्रोक दायरा)
• बफर र चुम्बकीय रिंग कन्फिगरेसन
￮ Z: मानक प्रकार, दोहोरो-अन्त रबर बफर + निर्मित चुम्बकीय रिंग, चुम्बकीय स्विच स्थापना संग उपयुक्त
￮ AZ: एयर कुशन बफर प्रकार (केवल बोर ≥20mm को लागि), प्रभावकारी रूपमा उच्च-गति र भारी-लोड सञ्चालनको समयमा प्रभाव प्रतिरोध गर्दछ।
￮ कुनै प्रत्यय छैन: चुम्बकीय रिंग बिना, चुम्बकीय स्विच स्थापना गर्न सकिँदैन
• चुम्बकीय स्विच: वैकल्पिक M9B, A93, D-M9N र अन्य मोडेलहरू, कोष्ठकहरू माउन्ट नगरी गाईड रड ग्रूभहरूमा सीधै स्थापित
2. विशिष्ट अर्डर उदाहरणहरू
• MGPM20-50Z: 20mm बोर, 50mm स्ट्रोक, स्लाइडिङ बियरिङ, चुम्बकीय रिंग संग मानक रबर बफर
• MGPL25-100Z-A93: 25mm बोर, 100mm स्ट्रोक, बल बेयरिङ उच्च-गति प्रकार, A93 चुम्बकीय स्विचको साथ
• MGPA32-75AZ: 32mm बोर, 75mm स्ट्रोक, उच्च परिशुद्धता असर, उच्च परिशुद्धता विरोधी प्रभाव सञ्चालनको लागि एयर कुशन बफर
(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, रेटेड काम दबाव)
• सञ्चालन मोड: दोहोरो-अभिनय पारस्परिक गति
• कार्य दबाव दायरा: ०.१२~१.०एमपीए; न्यूनतम सुरूवात दबाव: 0.1MPa
• प्रमाण दबाव: 1.5MPa
• परिवेशको तापक्रम: -10 ℃ ~ 60 ℃ (बरफ रहित वातावरण आवश्यक छ)
• सञ्चालन गति: ५०~५०० मिमी/सेकेन्ड (MGPL अधिकतम ५०० मिमी/सेकेन्ड; MGPM/MGPA अधिकतम ४०० मिमी/सेकेन्ड)
• बफर मोड: मानक दोहोरो-अन्त रबर बफर; बोर 20 ~ 100mm को लागि एयर कुशन बफर वैकल्पिक
• गैर-रोटेशन सटीकता: MGPM ±0.05~ 0.07mm; MGPL ±0.03~ 0.05mm; MGPA ± ०.०१ मिमी
• बोर 12/16mm: M5×0.8
• बोर 20/25/32mm: PT1/8
• बोर 40/50mm: PT1/4
• बोर 63/80/100mm: PT3/8
|
बोर साइज (मिमी) |
सैद्धान्तिक जोर (N) |
सैद्धान्तिक तनाव (N) |
|
12 |
57 |
53 |
|
16 |
101 |
96 |
|
20 |
157 |
151 |
|
25 |
245 |
237 |
|
32 |
402 |
392 |
|
40 |
628 |
616 |
|
50 |
982 |
967 |
|
63 |
1559 |
1541 |
|
80 |
2513 |
2491 |
|
100 |
3927 |
3901 |
१. असर मोडेल चयन: भारी-भार, पहिरन-प्रतिरोधी र धुलो वातावरणको लागि MGPM छनौट गर्नुहोस्; उच्च-गति, कम घर्षण र बारम्बार साइकल चलाउनको लागि MGPL छनौट गर्नुहोस्; अल्ट्रा-सटीक स्थिति र उच्च दोहोरिने सटीकता मागहरूको लागि MGPA छनौट गर्नुहोस्।
२. चुम्बकीय रिंग कन्फिगरेसन: स्थिति पत्ता लगाउन र संकेत प्रतिक्रिया आवश्यक उपकरणको लागि Z प्रत्यय चयन गर्नुहोस्; यदि कुनै स्विच प्रकार्य आवश्यक छैन भने गैर-Z आधारभूत प्रकार छान्नुहोस्।
३. बफर मोड चयन: उच्च-गति, लामो-स्ट्रोक र ठूलो-प्रभाव काम गर्ने अवस्थाहरूको लागि AZ एयर कुशन बफर अपनाउनुहोस्; मानक रबर बफर परम्परागत सामान्य परिदृश्यहरूको लागि लागू हुन्छ।
४। बोर र स्ट्रोक मिलान: वास्तविक लोड र थ्रस्ट आवश्यकताहरू अनुसार उपयुक्त बोर साइज चयन गर्नुहोस्; धेरै औद्योगिक स्वचालन मागहरू पूरा गर्न मानक स्ट्रोक दायरा 5 ~ 300mm छ।
• इलेक्ट्रोनिक स्वचालन: PCB बोर्ड स्थिति, कम्पोनेन्ट थिच्ने, माइक्रो-मोड्युल लिफ्टिङ र इलेक्ट्रोनिक भागहरूको सटीक असेंबली।
• परिशुद्धता पत्ता लगाउने उपकरण: डिटेक्शन प्रोब लिफ्टिङ, वर्कपीस पोजिसनिङ र क्ल्याम्पिङ, उच्च परिशुद्धता फिटिङ र क्यालिब्रेसन।
• प्याकेजिङ्ग र रसद मेसिनरी: Workpiece छोटो दूरी स्थानान्तरण, सामग्री ज्याकिङ र स्थिति, स्थिर reciprocating फिडिङ कार्य।
• सामान्य औद्योगिक स्वचालन: कम्प्याक्ट उपकरण सीमित स्थिति, मुद्रांकन सहायक प्रेस, कम-गति भारी शुल्क चक्रीय सञ्चालन धुलो कार्यशालाहरूमा।
SOLH MGP शृङ्खलाको पातलो कम्प्याक्ट गाइड रड सिलिन्डरले भारी-शुल्क, उच्च-गति र अति-परिशुद्धता परिदृश्यहरू कभर गर्न तीनवटा असर कन्फिगरेसनहरू एकीकृत गर्दछ, उच्च कठोरता, बलियो पार्श्व लोड प्रतिरोध र अन्तरिक्ष-बचत डिजाइन, सबैभन्दा बहुमुखी औद्योगिक सार्वभौमिक लाइनर डुउसिलिङ ड्राइभिङको रूपमा सेवा गर्दै।
