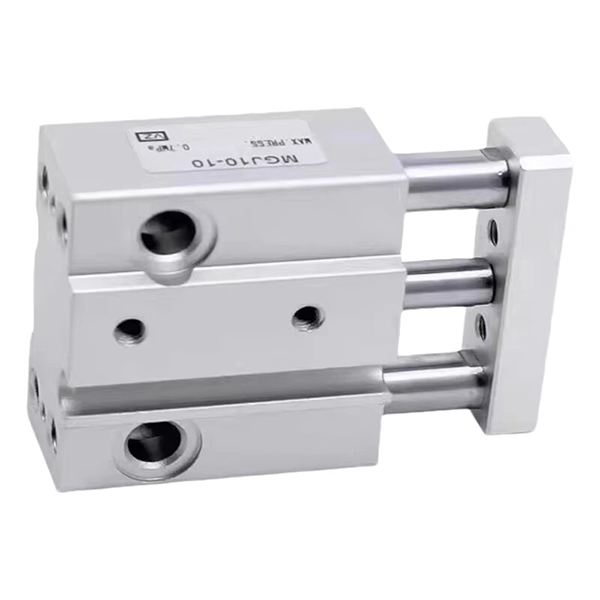

MGJ श्रृंखला लघु गाइड रड सिलिन्डर

SOLH MGJ अल्ट्रा-कम्प्याक्ट मिनी गाइड रड सिलिन्डर SMC मानक उत्पादनहरूसँग पूर्ण रूपमा आदानप्रदानयोग्य छ, विशेष रूपमा लघु स्वचालनका लागि विकसित गरिएको छ। यसले केवल दुईवटा सानो बोर साइज φ6 mm र φ10 mm 5 mm देखि 20 mm सम्मको अल्ट्रा-सर्ट स्ट्रोकहरू प्रदान गर्दछ। बिल्ट-इन डुअल गाइड रडहरू र एकीकृत गाइड फ्रेमले ±0.1° भित्र अल्ट्रा-सटीक एन्टी-रोटेशन प्रदर्शन प्रदान गर्दछ, क्ल्याम्पिङ र माइक्रो कम्पोनेन्टहरू जम्मा गर्ने क्रममा कोणीय विस्थापन रोक्न। MGJ6-5 मोडेलको लागि अत्यन्त हल्का संरचनाको तौल 27.3 ग्राम मात्र हुन्छ। दोहोरो माउन्टिङ सतहहरू (तल र पछाडि) र एकल-साइड केन्द्रीकृत पाइपिङ र तारहरूले घना बहु-सिलिन्डर व्यवस्थाको लागि सफा लेआउटलाई सुविधा दिन्छ। दोहोरो-अन्त रबर बफरहरूको साथ तेल-मुक्त मर्मत-मुक्त संरचना अपनाउदै, यसले -10 ℃ ~ 60 ℃ भित्र स्थिर उच्च-फ्रिक्वेन्सी पारस्परिकता समर्थन गर्दछ। प्रेसिजन इलेक्ट्रोनिक कम्पोनेन्ट क्ल्याम्पिङ, पीसीबी पोजिशनिङ, मेडिकल उपकरणहरूको मिनिएचर भल्भ एक्च्युएसन, नमूना सुई लिफ्टिङ, सेमीकन्डक्टर क्लिन वर्कशपहरूमा माइक्रो विस्थापन समायोजन र अप्टिकल लेन्सहरूको फाइन ट्युनिङमा व्यापक रूपमा लागू हुन्छ। मानक MGP कम्प्याक्ट सिलिन्डरहरूको तुलनामा, यसले एकदमै कम समग्र आयाम, पूर्ण रूपमा सन्तोषजनक माइक्रो थ्रस्ट, सीमित स्थापना ठाउँ र लघु स्वचालनको उच्च-परिशुद्धता एन्टी-रोटेशन पोजिसनिङ मागहरू समावेश गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

एमजीजे श्रृंखला अल्ट्रा-कम्प्याक्ट मिनी गाइड रड सिलिन्डर | उच्च परिशुद्धता विरोधी रोटेशन प्रकार

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH MGJ श्रृंखला एक अल्ट्रा-सानो, उच्च परिशुद्धता र हल्का वजन गाइड रड सिलिन्डर हो जुन विशेष रूपमा माइक्रो स्वचालन परिदृश्यहरूको लागि डिजाइन गरिएको हो। अल्ट्रा-कम्प्याक्ट मिनिएचुराइज्ड संरचना, ±0.1° सटीक एन्टी-रोटेशन प्रदर्शन, दोहोरो-दिशा माउन्टिङ र एकल-साइड सेन्ट्रलाइज्ड पाइपिङ र तारिङ डिजाइनको विशेषता रहेको, यो श्रृंखलाले 5mm देखि 20mm सम्मको अल्ट्रा-छोटो स्ट्रोकको साथ φ6 र φ10 बोर साइज मात्र समेट्छ। यो माइक्रो-लोड, स्पेस-सीमित र इलेक्ट्रोनिक उपकरण, चिकित्सा उपकरण र सटीक मेसिनरीहरूमा उच्च-परिशुद्धता स्थिति अनुप्रयोगहरूको लागि पूर्ण रूपमा अनुकूल छ, लघु स्वचालित प्रणालीहरूको लागि मुख्य कार्यकारी कम्पोनेन्टको रूपमा सेवा गर्दै।

कोर स्थिति र संरचनात्मक सुविधाहरू

1.चरम लघुकरण र अल्ट्रा-कम्प्याक्ट आकार

• अल्ट्रा-सानो विशिष्टता कभरेज: 5/10/15mm (φ6) र 5/10/15/20mm (φ10) को मिल्दो छोटो स्ट्रोकको साथ, φ6mm र φ10mm अल्ट्रा-सानो बोर साइजहरूमा उपलब्ध छ, विशेष रूपमा माइक्रो-स्ट्रोक ड्राइभिङ मागहरूको लागि डिजाइन गरिएको।

• स्लिम र पातलो शरीर आयाम: MGJ6 अल्ट्रा-कम्प्याक्ट मोडेलले 23+ स्ट्रोक (लम्बाइ) × 29mm (चौडाइ) × 14.5mm (उचाइ) को अल्ट्रा-पातलो र साँघुरो बडी साइजको सुविधा दिन्छ, न्यूनतम स्थापना ठाउँ ओगटेको छ र उच्च एकीकृत कम्प्याक्ट उपकरण लेआउटमा अनुकूलन गर्दछ।

2.उच्च परिशुद्धता विरोधी रोटेशन प्रदर्शन

• निर्मित डुअल गाइड रड र एकीकृत गाइड फ्रेम संरचना संग सुसज्जित, MGJ श्रृंखला उत्कृष्ट विरोधी विक्षेपन क्षमता हासिल गर्दछ। अल्ट्रा कम रोटेशन सहिष्णुता पुग्छ±0.1°, माइक्रो-पार्ट क्ल्याम्पिङ, एसेम्बली र ठीक समायोजनको समयमा स्थिति विचलनलाई प्रभावकारी रूपमा बेवास्ता गर्दै, र लगातार उच्च-परिशुद्धता स्थिति सटीकता सुनिश्चित गर्दै।

3.लचिलो माउन्टिंग र केन्द्रीकृतपाइपिंग डिजाइन

• दोहोरो दिशा माउन्टिंग समर्थन: तल्लो र पछाडि दुवै सतहहरू स्थिर स्थापनाको लागि आरक्षित छन्, बलियो दृश्य अनुकूलनताको साथ साँघुरो र सीमित ठाउँहरूमा बहु-कोण लेआउटलाई समर्थन गर्दै।

• एकल-साइड केन्द्रीकृत पाइपिङ र तारिङ: एयर पाइपहरू र चुम्बकीय स्विच लाइनहरू एकै छेउमा समान रूपमा व्यवस्थित छन्, घना बहु-सिलिन्डर व्यवस्थाको समयमा सफा र मानकीकृत तारहरू महसुस गर्दै, साइटमा स्थापना र पछि मर्मतलाई सरल बनाउँदै।

• अल्ट्रा-शर्ट स्ट्रोकको लागि डबल स्विच स्थापना: 5mm न्यूनतम स्ट्रोक पनि दुई चुम्बकीय स्विचहरू संग सुसज्जित गर्न सकिन्छ, मृत कोण बिना दुवै स्ट्रोक समाप्त को व्यापक स्थिति पत्ता लगाउने।

4.हल्का र टिकाउ चक्रीय सञ्चालन

• अल्ट्रा-लाइट शारीरिक वजन: अत्यन्त कम समग्र तौल — MGJ6-5 मात्र 27.3g छ, र अधिकतम-विशेष MGJ10-20 मात्र 63.2g छ, जसले उपकरणको भारलाई धेरै कम गर्छ र हल्का तौल माइक्रो स्वचालित संयन्त्रहरूको लागि उपयुक्त छ।

• मर्मत-मुक्त र स्थिर सञ्चालन: दोहोरो-अन्त रबर बफरहरूसँग तेल-रहित स्नेहन डिजाइन अपनाउने, यसले लामो-अवधि उच्च-फ्रिक्वेन्सी लाइट-लोड चक्रीय आन्दोलनलाई समर्थन गर्दछ, कम आवाज, स्थिर सञ्चालन र लामो सेवा जीवनको विशेषता।

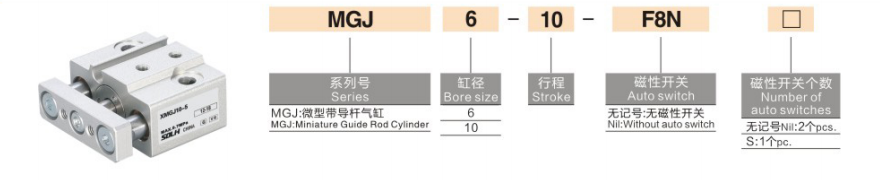

मोडेल कोडिङ नियम पूरा गर्नुहोस्

मोडेल उदाहरणहरू: MGJ6-10-F8N | MGJ10-15S

कोड खण्ड	विशिष्टता अर्थ
एमजीजे	श्रृंखला कोड: अल्ट्रा-कम्प्याक्ट मिनी गाइड रड सिलिन्डर
६/१०	बोर साइज: φ6mm / φ10mm
५/१०/१५/२०	स्ट्रोक लम्बाइ (मिमी): φ6 को लागि 5/10/15mm; φ10 को लागि 5/10/15/20mm
S/2S	चुम्बकीय स्विच मात्रा: खाली = कुनै पनि; S=1pc; 2S = 2pcs
F8N	वैकल्पिक चुम्बकीय स्विच मोडेल (जस्तै D-F8N श्रृंखला)

मानक अर्डर सन्दर्भ उदाहरणहरू

• एमजीजे6-5: φ6 बोर, 5mm स्ट्रोक, चुम्बकीय स्विच बिना मानक प्रकार

• एमजीजे10-15-2S: φ10 बोर, 15mm स्ट्रोक, दोहोरो-अन्त स्थिति पत्ता लगाउन 2 चुम्बकीय स्विचहरूसँग सुसज्जित

• एमजीजे6-10-F8N: φ6 बोर, 10mm स्ट्रोक, D-F8N चुम्बकीय स्विचसँग मिलाइएको

कोर प्राविधिक निर्दिष्टीकरण (20℃, 0.5MPa मानक अवस्था)

1. आधारभूत सामान्य विनिर्देशहरू

• सञ्चालन मोड: दोहोरो-अभिनय पारस्परिक गति

• कार्य दबाव दायरा: ०.१५ ~ ०.७ एमपीए; प्रमाण दबाव: 1.05MPa

• परिवेशको तापक्रम: -10℃~60℃ (बरफ रहित काम गर्ने वातावरण)

• पिस्टन सञ्चालन गति: 50~ 500mm/s

• बफर मोड: स्थिर प्रभाव अवशोषणको लागि दोहोरो-अन्त रबर बफर

• स्नेहन मोड: तेल-मुक्त मर्मत-मुक्त सञ्चालन

2.सैद्धान्तिक आउटपुट थ्रस्ट (@0.5MPa)

बोर साइज (मिमी)	सैद्धान्तिक जोर (N)
φ6	14.1
φ१०	39.3

3.उत्पादन वजन विशिष्टता (g)

स्ट्रोक (मिमी)	5	10	15	20
एमजीजे6	27.3	33.0	38.4	—
एमजीजे10	40.6	48.0	55.6	63.2

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

• इलेक्ट्रोनिक प्रेसिजन उपकरण: मोबाइल फोन र क्यामेरा कम्पोनेन्टहरूको माइक्रो क्ल्याम्पिङ, सानो पीसीबी बोर्ड पुशिङ, टर्मिनल क्रिमिङ पोजिसनिङ र माइक्रो-मोड्युल प्रेसिजन एसेम्बली।

• चिकित्सा उपकरण: सानो भल्भ स्विचिङ, नमूना सुई उठाउने र घटाउने, र न्यूनतम इनवेसिभ मेडिकल उपकरणहरूको सटीक ड्राइभिङ, मेडिकल-ग्रेड सफा र स्थिर सञ्चालन आवश्यकताहरू पूरा गर्दै।

• प्रेसिजन मेसिनरी र अप्टिक्स: माइक्रो-पार्ट्स एसेम्बली पोजिसनिङ, अप्टिकल लेन्स फाइन एडजस्टमेन्ट, डिटेक्शन प्रोब माइक्रो-डिप्लेसमेन्ट क्यालिब्रेसन र उच्च सटीक माइक्रो-समायोजन मेकानिज्महरू।

• अर्धचालक उद्योग: साना वेफर्सको माइक्रो-अनुवाद, लघु जिग लिफ्टिङ र स्थिति, र धूलो-रहित सफा अर्धचालक कार्यशालाहरूमा लाइट-लोड कार्यकारी कार्य।

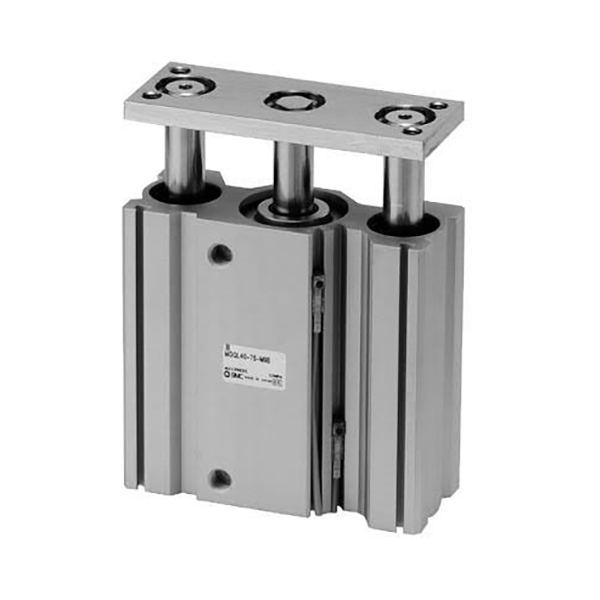

एमजीजे श्रृंखला बनाम MGP श्रृंखला कोर तुलना (मिनी बनाम मानक)

तुलना वस्तु	एमजीजे श्रृंखला (मिनी अल्ट्रा-कम्प्याक्ट)	MGP श्रृंखला (मानक कम्प्याक्ट)
बोर दायरा	φ6 / φ10mm (अति सानो)	φ12~ φ100mm (मानक पूर्ण दायरा)
स्ट्रोक दायरा	5~20mm (अल्ट्रा-सर्ट माइक्रो स्ट्रोक)	25~500mm (परम्परागत लामो स्ट्रोक)
समग्र आकार	अल्ट्रा-पातलो र अल्ट्रा-कम्प्याक्ट	नियमित कम्प्याक्ट संरचना
एन्टी-रोटेशन सटीकता	±0.1° (अति उच्च परिशुद्धता)	±0.08°~±0.15° (मानक परिशुद्धता)
लोड क्षमता	माइक्रो लाइट लोड	सानो र मध्यम लोड
मूल्य स्तर	उच्च (परिशुद्धता अनुकूलित)	मध्यम (सार्वभौमिक मानक)

द्रुत चयन गाइड

१. बोर साइज चयन: काम लोड ≤10N को लागि φ6mm छान्नुहोस्; काम गर्ने लोड ≤30N को लागि φ10mm छान्नुहोस्, स्थिर सञ्चालनको लागि सुरक्षा कारक ≥2 सँग मिलाउनुहोस्।

२. स्ट्रोक विशिष्टता चयन: वास्तविक माइक्रो-डिस्प्लेसमेन्ट ड्राइभिङ आवश्यकताहरू अनुसार 5/10/15/20mm अल्ट्रा-सर्ट स्ट्रोक चयन गर्नुहोस्।

३. चुम्बकीय स्विच कन्फिगरेसन: दोहोरो-अन्त स्थिति पत्ता लगाउनको लागि 2S चयन गर्नुहोस्; एकल-अन्त संकेत प्रतिक्रियाको लागि एकल S चयन गर्नुहोस्; स्विच-रहित आधारभूत मोडेलको लागि कुनै मार्किङ छैन।

एक वाक्य सारांश

SOLH MGJ श्रृंखला अल्ट्रा-कम्प्याक्ट मिनी गाइड रड सिलिन्डरले माइक्रो साइज, ± ०.१° उच्च एन्टी-रोटेशन एक्यूरेसी, हल्का तौल तेल-रहित सञ्चालन र लचिलो माउन्टिङ, स्पेस-सीमित लघु स्वचालन, चिकित्सा र इलेक्ट्रोनिक उपकरणहरूको लागि इष्टतम उच्च-परिशुद्धता माइक्रो वायमेटिक एक्चुएटरको रूपमा सुविधा दिन्छ।
