MGG श्रृंखला गाइड सिलिन्डर

SOLH MGG शृङ्खलाको हेभी-ड्युटी लामो-स्ट्रोक गाइड रड सिलिन्डर समान SMC हेभी-ड्युटी सिलिन्डरहरूसँग आयामी रूपमा परिवर्तनीय छ। राउन्ड ब्यारेल र बाहिरी रूपमा व्यवस्थित डुअल ठूलो-स्प्यान गाइड रडको साथ निर्मित, यसले सर्वोच्च संरचनात्मक कठोरता प्रदान गर्दछ। यसको पार्श्व भार क्षमता सामान्य निर्देशित सिलिन्डरको भन्दा तीन गुणा हो, लामो स्ट्रोक अन्तर्गत पिस्टन रड ढल्किने र सनकी भारी भार अन्तर्गत संरचनात्मक विक्षेपनबाट बच्न। बोर साइजहरू दुई संस्करणहरूसँग φ20 mm देखि 100 mm सम्म हुन्छन्: MGGM कार्बन मिश्रित स्लाइडिङ बियरिङहरू र MGGL उच्च-परिशुद्धता बल बेरिङहरू। अधिकतम मानक स्ट्रोक 1300 mm पुग्छ, MGP र MGQ श्रृंखला को स्ट्रोक सीमा धेरै भन्दा बढी। डुअल-एंड बिल्ट-इन हाइड्रोलिक बफरहरू लामो दूरीको उच्च-गति सञ्चालनको क्रममा उत्पन्न हुने ठूलो प्रभाव ऊर्जालाई अवशोषित गर्न, प्रभावकारी रूपमा आवाज कम गर्न र उपकरणहरूको सुरक्षा गर्न मानकको रूपमा आउँछन्। MGGM स्लाइडिङ बियरिङहरूले भारी-कर्तव्य धुलो वातावरण र गहन कन्वेयर लाइन रोक्नको लागि उत्कृष्ट पहिरन र झटका प्रतिरोध सुविधा दिन्छ; MGGL बल बियरिङहरूले अल्ट्रा-कम घर्षण र ± ०.०२° सम्मको शीर्ष एन्टी-रोटेशन एक्यूरेसीको साथ सहज आन्दोलनलाई महसुस गर्छ, उच्च परिशुद्धता लामो-स्ट्रोक स्थिति र उच्च-गति चक्रीय गतिको लागि आदर्श। स्प्लिट मोड्युलर डिजाइनले कम लागतको मर्मतसम्भारको लागि सिलिन्डर ब्यारेल र गाईड असेम्ब्लीको छुट्टै विघटन र प्रतिस्थापन सक्षम गर्दछ। उपलब्ध माउन्टिंग फारमहरूमा आधारभूत सतह माउन्टिंग र अगाडि फ्ल्यान्ज स्थापना समावेश छ; वैकल्पिक अतिरिक्तहरूले J-प्रकार स्ट्रोक समायोजन (0~50 mm समायोजन दायरा) र XB6 उच्च-तापमान संस्करण -10℃ र 150℃ बीच स्थिर रूपमा काम गर्दछ। लचिलो चुम्बकीय स्विच फिटिंगको लागि बहु-दिशात्मक ग्रूभहरू सहित, निर्मित चुम्बकीय घण्टीहरू मानक हुन्। सञ्चालन दबाव दायरा 0.1 ~ 1.0 MPa अधिकतम दौड गति 1000 mm/s सम्म। ठाडो लिफ्टिङ प्लेटफर्महरू, भारी प्यालेट लामो दूरीको स्थानान्तरण, हेभी-ड्युटी स्टपर स्थिति र ठूलो जिग इजेक्शनमा व्यापक रूपमा लागू हुन्छ, यसले सामान्य सिलिन्डरहरूको संयुक्त समाधान र मेकानिकल डिजाइनलाई सरल बनाउनको लागि छुट्टै हेभी गाइड पोस्टहरू प्रतिस्थापन गर्दछ, भारी-लोड र अटो-लोड-ओटो-एप्लिकेशनको लागि मनपर्ने वायवीय एक्चुएटरको रूपमा सेवा गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MGG श्रृंखला हेवी-ड्युटी लामो-स्ट्रोक गाइड रड सिलिन्डर | अल्ट्रा-उच्च कठोरता वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH MGG शृङ्खला एक पेशेवर हेवी-ड्युटी लामो-स्ट्रोक गाइड रड सिलिन्डर हो जसमा राउन्ड सिलिन्डर ट्यूब + बाह्य दोहोरो गाइड रड संरचना छ। अति-उच्च कठोरता, चरम पार्श्व लोड प्रतिरोध, स्थिर लामो-यात्रा सञ्चालन र उच्च परिशुद्धता विरोधी रोटेशन प्रदर्शनको लागि ईन्जिनियर गरिएको, यो श्रृंखलाले φ20mm देखि φ100mm सम्म बोर आकारहरू कभर गर्दछ, दुई कन्फिगरेबल मोडेलहरू प्रदान गर्दछ: MGGM कार्बन मिश्र धातु स्लाइड बेयरिंग प्रकार र bearciGLBL उच्च प्रकारको MGGM। यो विशेष रूपमा लामो-स्ट्रोक, भारी-लोड, उच्च-प्रभाव र सनकी काम गर्ने अवस्थाहरूको लागि डिजाइन गरिएको हो, स्वचालित लिफ्टिङ, अनुवाद, रोक्न र पुशिङ स्टेशनहरूमा व्यापक रूपमा लागू हुन्छ।

मुख्य संरचनात्मक लाभहरू

• अल्ट्रा-उच्च कठोरता हेवी-ड्युटी संरचना: बाक्लो राउन्ड सिलिन्डर ट्यूब र फराकिलो स्प्यान डिजाइनको साथ ठूलो-व्यास बाह्य दोहोरो गाईड रडहरू ग्रहण गर्दै, MGG श्रृंखलाले झुकाउने, टोर्सन र पार्श्व बलको लागि उद्योग-अग्रणी प्रतिरोध प्रदान गर्दछ। यसको साइड लोड क्षमता सामान्य सिलिन्डरको भन्दा 3 गुणा बढी पुग्छ, लामो स्ट्रोक अन्तर्गत शून्य सगिङ र भारी भार अन्तर्गत शून्य अफसेट सुनिश्चित गर्दै।

• उद्योग-अग्रणी लामो-स्ट्रोक प्रदर्शन: पूर्ण श्रृंखलाले 1300mm को अधिकतम मानक स्ट्रोक समर्थन गर्दछ, MGP र MGQ श्रृंखलाको स्ट्रोक सीमाहरू भन्दा धेरै। यसले लामो दूरीको सामग्री कन्भिइङ, उच्च-यात्रा प्लेटफर्म लिफ्टिङ र विस्तारित रैखिक ड्राइभिङ परिदृश्यहरूमा पूर्ण रूपमा अनुकूलन गर्दछ।

• पूर्ण परिदृश्यहरूको लागि दोहोरो असर कन्फिगरेसनहरू

￮ MGGM (स्लाइड असर): कार्बन मिश्र धातु स्लाइडिङ बुशिंग संग सुसज्जित, यो उच्च पार्श्व लोड प्रतिरोध, प्रभाव प्रतिरोध र पहिरन प्रतिरोध, भारी-भार, धुलो र उच्च-प्रभाव कठोर काम अवस्थाहरूको लागि पहिलो विकल्पको रूपमा सेवा गर्दछ।

￮ MGGL (बल बेयरिङ): उच्च परिशुद्धता रैखिक बल बेयरिङहरू अपनाउने, यसले अल्ट्रा-कम घर्षण, अल्ट्रा-स्मूथ स्ट्रोक आन्दोलन र स्थिर उच्च-फ्रिक्वेन्सी साइकल चलाउँछ, सटीक लामो-स्ट्रोक स्थिति र उच्च-गति पारस्परिक गतिको लागि आदर्श।

• मानक निर्मित हाइड्रोलिक बफर: परम्परागत रबर बफर सिलिन्डरहरू भन्दा फरक, MGG श्रृंखला मानक कन्फिगरेसनको रूपमा दोहोरो-अन्तमा निर्मित हाइड्रोलिक बफरहरूसँग सुसज्जित छ। यसले लामो-स्ट्रोक र उच्च-गति आन्दोलनबाट उत्पन्न हुने ठूलो प्रभाव ऊर्जालाई कुशलतापूर्वक अवशोषित गर्दछ, टक्करको आवाज हटाउँछ र उपकरण र वर्कपीसहरूलाई प्रभाव क्षतिबाट जोगाउँछ।

• अल्ट्रा-उच्च विरोधी रोटेशन प्रेसिजन: ±0.02°~±0.07° को असाधारण एन्टि-रोटेशन सटीकता प्राप्त गर्दछ, ठूला बोर आकारहरू उच्च परिशुद्धता प्रदान गर्दै। φ100mm मोडेलले अत्यधिक स्थिर र भरपर्दो दोहोरिने स्थितिको ग्यारेन्टी गर्दै ±0.02° को शीर्ष परिशुद्धतामा पुग्छ।

• मोड्युलर कम रखरखाव डिजाइन: सिलिन्डर बडी र गाइड फ्रेमले सिलिन्डर ट्यूब र पिस्टन कम्पोनेन्टहरू अलग-अलग प्रतिस्थापन गर्न अनुमति दिँदै, एक स्वतन्त्र मोड्युलर संरचना अपनाएको छ, जसले पछि मर्मत लागतलाई धेरै कम गर्छ। बहु-दिशात्मक चुम्बकीय स्विच ग्रूभहरूले लचिलो स्थिति पत्ता लगाउने स्थापनालाई समर्थन गर्दछ।

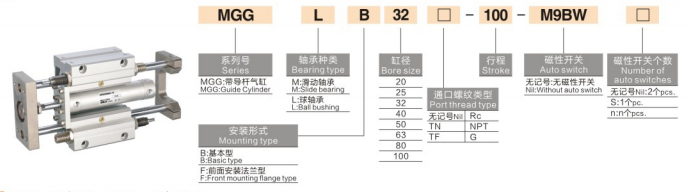

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेलका उदाहरणहरू: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

कोड खण्ड	विशिष्टता अर्थ
MGG	श्रृंखला कोड: भारी शुल्क बाह्य गाइड रड सिलिन्डर
M/L	असर प्रकार: M = MGGM कार्बन स्लाइड असर; L=MGGL सटीक बल असर
B/F	माउन्टिंग प्रकार: B = आधारभूत प्रकार; F=Flange माउन्टिङ प्रकार
२०~१००	बोर साइज (मिमी): φ20/25/32/40/50/63/80/100
२५~१३००	मानक लामो स्ट्रोक (मिमी): पूर्ण दायरा 25mm देखि 1300mm
J	समायोज्य स्ट्रोक प्रकार (0 ~ 50mm स्ट्रोक समायोजन दायरा)
M9BW	स्थिति सेन्सिङका लागि वैकल्पिक एकल/डुअल चुम्बकीय स्विचहरू
S	बिल्ट-इन चुम्बकीय रिंग (मानक कन्फिगरेसन)
-XB6	उच्च तापमान प्रतिरोधी विकल्प: काम तापमान -10 ℃ ~ 150 ℃

मानक अर्डर सन्दर्भ उदाहरणहरू

• MGGM40-300S: 40mm बोर, 300mm लामो स्ट्रोक, निर्मित चुम्बकको साथ स्लाइड असर प्रकार

• MGGL25-200J-30S: 25mm बोर, 200mm मानक स्ट्रोक, 30mm समायोज्य स्ट्रोक, सटीक बल असर प्रकार

• MGGM63-400F-XB6: 63mm बोर, 400mm स्ट्रोक, flange माउन्टिङ, उच्च-तापमान प्रतिरोधी भारी शुल्क सिलिन्डर

मानक कोर प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन प्यारामिटरहरू

• कार्य दबाव दायरा: ०.१ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -10 ℃ ~ 60 ℃ (बर्फ मुक्त परम्परागत वातावरण); -10℃~150℃ (-XB6 उच्च-तापमान संस्करण)

• पिस्टन सञ्चालन गति: 50 ~ 1000mm/s, लामो-स्ट्रोक उच्च-गति सञ्चालनको लागि विशेष रूपमा अनुकूलित

• बफर मोड: शक्तिशाली प्रभाव ऊर्जा अवशोषणको साथ मानक दोहोरो-अन्त हाइड्रोलिक बफर

• स्नेहन मोड: तेल-मुक्त मर्मत-मुक्त सञ्चालन, विभिन्न औद्योगिक वातावरणको लागि उपयुक्त

2. सैद्धान्तिक थ्रस्ट डाटा (@0.5MPa, एकाइ: N)

बोर साइज (मिमी)	सैद्धान्तिक जोर (N)
20	157
25	245
32	402
40	628
50	981
63	1559
80	2513
100	3927

3. उत्पादन वजन डाटा (100mm स्ट्रोक, एकाइ: kg)

बोर साइज (मिमी)	MGGM वजन (किग्रा)	MGGL वजन (किग्रा)
20	0.95	1.00
25	1.45	1.50
32	2.10	2.20
40	3.20	3.30
50	4.80	4.95
63	7.10	7.30
80	11.80	12.10
100	18.50	18.90

MGGM बनाम MGGL कोर चयन तुलना

तुलना वस्तु	MGGM (स्लाइड असर)	MGGL (बल बेयरिङ)
असर प्रकार	कार्बन मिश्र धातु स्लाइडिंग असर	उच्च परिशुद्धता बल असर
पार्श्व लोड क्षमता	चरम (साधारण सिलिन्डरको ३ गुणा)	बलियो (चिकनी गतिलाई प्राथमिकता दिन्छ)
गैर-रोटेशन सटीकता	±0.03°~±0.07°	±0.02°~±0.05° (उच्च सटीक)
गति विशेषताहरु	सुपर पहिरन प्रतिरोधी, प्रभाव प्रतिरोधी, लामो सेवा जीवन	अल्ट्रा कम घर्षण, चिकनी स्ट्रोक, स्थिर उच्च आवृत्ति सञ्चालन
लागू परिदृश्यहरू	भारी लोड, लामो स्ट्रोक, धुलो वातावरण, उच्च प्रभाव काम अवस्था	सटीक लामो-स्ट्रोक स्थिति, उच्च-गति साइकल चलाउने, कम घर्षण आवश्यक स्टेशनहरू
लागत स्तर	आर्थिक	प्रिमियम

माउन्टिंग विधिहरू र विशिष्ट अनुप्रयोग परिदृश्यहरू

1. दोहोरो माउन्टिङ विकल्पहरू

• आधारभूत प्रकार (B): प्रत्यक्ष फिक्सिङको लागि तल र छेउका सतहहरूमा पूर्व-सुरक्षित पेंच प्वालहरू। साधारण सभा र विच्छेदन, परम्परागत तेर्सो र ठाडो उपकरण लेआउटको लागि उपयुक्त सुविधाहरू।

• फ्ल्यान्ज प्रकार (F): फ्रन्ट फ्ल्यान्ज माउन्टिंग संरचना, विशेष रूपमा ठाडो डाउनवर्ड पुशिङ, तान्न र निलम्बित लोड कार्य अवस्थाहरूको लागि डिजाइन गरिएको, स्थिर लोड असर सुनिश्चित गर्दै।

2. कोर औद्योगिक अनुप्रयोगहरू

• लामो-स्ट्रोक लिफ्टिङ प्लेटफर्म: उपकरण लिफ्टिङ र वर्कबेन्च ठाडो ड्राइभिङ, अधिकतम 1300mm अल्ट्रा-लामो स्ट्रोक समर्थन गर्दै, पूर्ण-स्ट्रोक भारी भार अन्तर्गत शून्य-स्याग स्थिरता कायम राख्दै।

• भारी शुल्क कन्वेयर अनुवाद: Workpiece अनुवाद, प्यालेट स्थानान्तरण र लामो दूरी सामाग्री धक्का; उत्कृष्ट विरोधी सनकी र विरोधी अफसेट प्रदर्शन लगातार सञ्चालन शुद्धता सुनिश्चित गर्दछ।

• उच्च प्रभाव रोक्ने स्टेशन: उत्पादन लाइन workpiece रोक्न, स्थिति र प्रभाव सीमित; मानक हाइड्रोलिक बफरले उपकरणहरू सुरक्षित गर्न तात्कालिक प्रभाव गतिज ऊर्जालाई पूर्ण रूपमा अवशोषित गर्दछ।

• सामान्य स्वचालन हेवी-ड्युटी ड्राइभिङ: जिग लिफ्टिङ, भारी भाग इजेक्शन र विलक्षण लोड ड्राइभिङ; मेकानिकल संरचना सरल बनाउन र प्रणाली स्थिरता सुधार गर्न परम्परागत स्प्लिट सिलिन्डर + भारी गाइड पोस्ट संयोजनहरू प्रतिस्थापन गर्दछ।

MGG बनाम MGP बनाम MGQ कोर भिन्नता तुलना (कुञ्जी चयन गाइड)

तुलना वस्तु	MGG (हेभी-ड्युटी लङ-स्ट्रोक)	MGP (मानक प्रकार)	MGQ (पातलो कम्प्याक्ट प्रकार)
स्ट्रोक दायरा	२५~१३००mm (अधिकतम लामो)	25 ~ 500 मिमी	25~250mm (सबैभन्दा छोटो)
संरचना डिजाइन	राउन्ड ट्यूब + बाह्य दोहोरो गाइड रड	वर्ग पातलो शरीर + आन्तरिक दोहोरो गाइड रड	अल्ट्रा-पातलो वर्ग शरीर + आन्तरिक दोहोरो गाइड रड
पार्श्व लोड क्षमता	सबैभन्दा बलियो (३ × साधारण सिलिन्डर)	मध्यम (२ × साधारण सिलिन्डर)	बलियो (२×+ साधारण सिलिन्डर)
बफर प्रकार	मानक हाइड्रोलिक बफर	रबर बफर (वैकल्पिक एयर बफर)	रबर बफर (वैकल्पिक एयर बफर)
गैर-रोटेशन सटीकता	±0.02° सम्म (उच्चतम परिशुद्धता)	±0.08°~±0.15°	±0.04°~±0.10°
कोर अनुप्रयोग परिदृश्यहरू	लामो स्ट्रोक, भारी भार, उच्च प्रभाव	मानक लेआउट, मध्यम लोड	स्पेस सीमित, उच्च परिशुद्धता स्थिति

तीन-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक काम भार अनुसार बोर साइज चयन गर्नुहोस्। सैद्धान्तिक जोर राख्नुहोस् ≥ वास्तविक भार × 1.5; लामो-स्ट्रोक काम गर्ने अवस्थाहरूको लागि 80% सुरक्षा मार्जिन आरक्षित गर्नुहोस् रड सगिङ र स्थिति विचलन रोक्न।

२. असर प्रकार चयन: भारी-भार, धुलो र उच्च-प्रभाव परिदृश्यहरूको लागि MGGM स्लाइड असर छनोट गर्नुहोस्; सटीक लामो-स्ट्रोक स्थिति र उच्च आवृत्ति चक्रीय गतिको लागि MGGL बल असर छनोट गर्नुहोस्।

३. कार्यात्मक कन्फिगरेसन चयन

￮ अल्ट्रा-लांग स्ट्रोकको माग: MGG श्रृंखलालाई प्राथमिकता दिनुहोस् (अधिकतम 1300mm स्ट्रोक, MGP/MGQ क्षमताभन्दा बाहिर)

￮ स्थिति पत्ता लगाउने माग: एस म्याग्नेट कन्फिगरेसन + बहु-दिशात्मक चुम्बकीय स्विचहरू सुसज्जित गर्नुहोस्

￮ उच्च-तापमान वातावरण: चयन गर्नुहोस् -XB6 उच्च-तापमान प्रतिरोधी विकल्प (-10℃~150℃)

एक वाक्य सारांश

SOLH MGG शृङ्खलाको हेभी-ड्युटी लामो-स्ट्रोक गाइड रड सिलिन्डरले अधिकतम कठोरता, चरम प्रभाव प्रतिरोध र उद्योग-अग्रणी 1300mm लामो-स्ट्रोक स्थिरता, मानक हाइड्रोलिक बफर र अल्ट्रा-हाई एन्टी-रोटेशन परिशुद्धताले सुसज्जित, हेभी-लोड, लामो-ट्राभल र अटोम्याट-ड्राइभ स्टेशनहरूका लागि इष्टतम समाधान बन्ने सुविधा दिन्छ।
