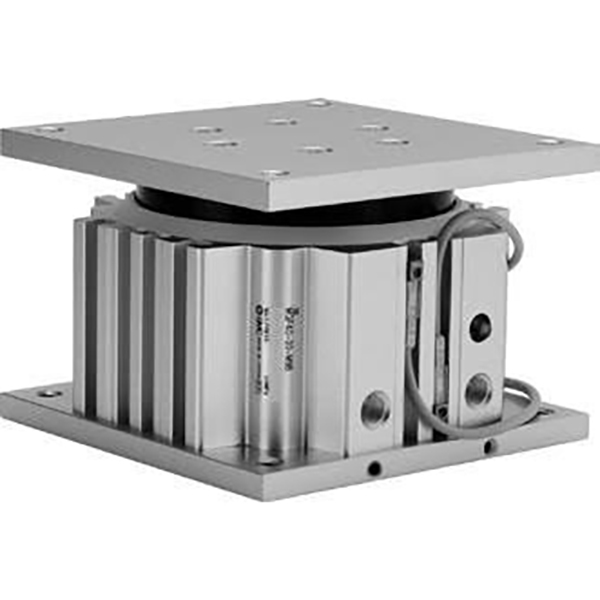

MGF श्रृंखला गाइड टेबल सिलिन्डर | कम प्रोफाइल उच्च विरोधी विक्षेपन वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

     SOLH MGF शृङ्खला एउटा कम-प्रोफाइल गाइड टेबल सिलिन्डर हो जसमा ठूलो कन्सेन्ट्रिक गाइड आस्तीन संरचना र 360° एकसमान एन्टि-डिफ्लेक्शन लोड क्षमता छ। 30mm देखि 100mm सम्मको मानक छोटो स्ट्रोकको साथ φ40mm, φ63mm र φ100mm को बोर साइजहरू कभर गर्दै, यो सिलिन्डरले अति-पातलो कम-उचाइ डिजाइन अपनाउछ र माथि र तल्लो दोहोरो-दिशा माउन्टिङलाई समर्थन गर्दछ। यसले उत्कृष्ट एन्टि-सेन्ट्रिक लोड प्रदर्शन र उच्च-परिशुद्धता विरोधी रोटेशन क्षमता प्रदान गर्दछ, छोटो-स्ट्रोक हेवी-लोड काम गर्ने अवस्थाहरू जस्तै वर्कपीस लिफ्टि,, सटीक स्थिति, स्टेशन टर्निंग र हेभी-ड्युटी पुशिंग, कम्प्याक्ट स्वचालित उपकरणहरूको लागि मनपर्ने वायवीय समाधानको रूपमा सेवा गर्दै।

मुख्य संरचनात्मक लाभहरू

• अल्ट्रा-लो प्रोफाइल र न्यूनतम उचाइ: समग्र स्थापना उचाइ MGQ श्रृंखला भन्दा 15-20% कम छ, अत्यधिक कम्प्याक्ट उपकरण लेआउटमा फिट हुनको लागि अल्ट्रा-पातलो बडी महसुस गर्दै। परम्परागत डुअल गाइड रडको संरचनालाई ठूलो व्यासको केन्द्रित गाईड स्लिभले प्रतिस्थापन गर्नाले समग्र तौल लगभग १५% घटाउँछ र दिशात्मक संवेदनशीलता बिना लगातार ३६०° सर्वदिशात्मक विरोधी-विक्षेपण प्रदर्शन प्रदान गर्दछ।

• शक्तिशाली विरोधी सनकी लोड र उच्च कठोरता: एकीकृत ठूलो गाइड आस्तीन र अन्तर्निर्मित एन्टी-रोटेशन पिन संरचनाले सिलिन्डरलाई अल्ट्रा-लार्ज स्वीकार्य टर्क प्रदान गर्दछ, φ100mm मोडेलको लागि 409N·m सम्म पुग्छ। यसले कुनै पनि 360° दिशाबाट विचलन वा जाम बिना स्थिर रूपमा सनकी भारहरू वहन गर्दछ। उच्च परिशुद्धता विरोधी रोटेशन सटीकताले स्थिर दोहोर्याइएको स्थिति सुनिश्चित गर्दछ: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°)।

• लचिलो माउन्टिंग र पाइपिंग लेआउट: माथिल्लो र तल्लो दुवै सतहहरूमा तेर्सो लिफ्टिङ, ठाडो प्रेसिङ र बहु-दिशात्मक कार्य परिदृश्यहरू अनुकूल गर्न स्थिर स्थापनालाई सक्षम पार्दै, अभिनव शीर्ष र तल द्वि-दिशात्मक माउन्टिङ डिजाइन अपनाउछ। चार-साइड टी-स्लट डिजाइन (पाइपिङ सतह बाहेक तीन उपलब्ध पक्षहरू) संग सुसज्जित, लचिलो बहु-स्थिति स्ट्रोक पत्ता लगाउनको लागि चार तर्फ चुम्बकीय स्विचहरू स्थापना गर्न सकिन्छ।

• टिकाउ र कम रखरखाव डिजाइन: दोहोरो-अन्त रबर बफरहरूसँग दोहोरो-अभिनय पारस्परिक संरचनाले सिलिन्डर र परिधीय उपकरणहरूको सेवा जीवन विस्तार गर्दै, आन्दोलन प्रभाव र सञ्चालन आवाजलाई प्रभावकारी रूपमा कम गर्छ। तेल-मुक्त मर्मत-मुक्त डिजाइनले सफा वातावरणमा सञ्चालनलाई समर्थन गर्दछ र दैनिक मर्मत लागतलाई धेरै कम गर्दछ।

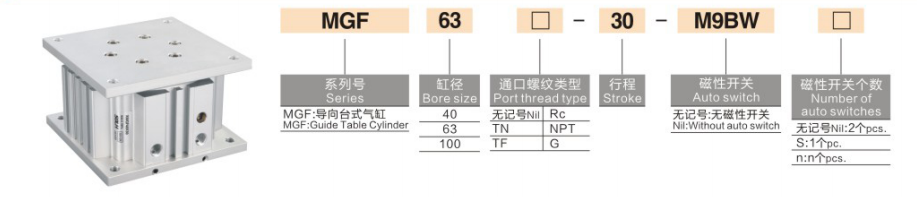

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेलका उदाहरणहरू: MGF63-50-M9BW | 10-MGF40-30-Y59B

मानक अर्डर सन्दर्भ उदाहरणहरू

• MGF40-30: 40mm बोर, 30mm स्ट्रोक, चुम्बकीय स्विच बिना मानक प्रकार

• MGF63-75-2S: 63mm बोर, 75mm स्ट्रोक, दोहोरो स्थिति पत्ता लगाउनको लागि दोहोरो चुम्बकीय स्विचहरू

• 10-MGF100-100-Y59B: 100mm बोर, 100mm स्ट्रोक, Y59B चुम्बकीय स्विचको साथ कम धुलो शृङ्खला सफा गर्नुहोस्

मानक कोर प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन विशिष्टताहरू

• सञ्चालन मोड: दोहोरो-अभिनय पारस्परिक गति

• कार्य दबाव दायरा: ०.१ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

• परिवेशको तापक्रम: -10℃~60℃ (बरफ रहित वातावरण)

• पिस्टन सञ्चालन गति: 50~ 500mm/s

• बफर मोड: प्रभाव कम गर्न र आवाज उन्मूलनको लागि दोहोरो-अन्त रबर बफर

• स्नेहन मोड: तेल-रहित मर्मत-मुक्त सञ्चालन, सफा कार्यशालाहरूसँग उपयुक्त

2. सैद्धान्तिक थ्रस्ट डाटा (इकाई: N)

3. स्वीकार्य टर्क डेटा (100mm/s, एकाइ: N·m)

4. उत्पादन वजन डाटा (50mm स्ट्रोक, एकाइ: kg)

विशिष्ट अनुप्रयोग परिदृश्यहरू

• लिफ्टिङ र पोजिसनिङ स्टेशनहरू: उत्पादन लाइन workpiece ज्याकिङ, प्यालेट स्थिति र जिग इजेक्शन को लागी आदर्श। उच्च-कठोरता गाइड संरचनाले छोटो-स्ट्रोक भारी-लोड अवस्थाहरूमा स्थिति विचलन बिना स्थिर सञ्चालन सुनिश्चित गर्दछ।

• स्टेशन टर्निङ र दिशा स्विचिंग: सूचकांक प्लेट रोटेशन, 90° workpiece फ्लिपिङ र स्वचालित दिशा स्विच प्रक्रियाहरूको लागि उपयुक्त। अल्ट्रा-उच्च एन्टी-रोटेशन परिशुद्धताले लगातार मेसिन र असेंबली शुद्धताको ग्यारेन्टी दिन्छ।

• भारी शुल्क छोटो दूरी अनुवाद: छोटो स्ट्रोक हेभी-लोड पुशिङ/तान र 360° स्वेच्छाचारी दिशा विलक्षण लोड ड्राइभिङका लागि उपयुक्त। एकसमान सर्वदिशात्मक एन्टी-डिफ्लेक्शन क्षमताले परम्परागत डुअल-गाइड-रड सिलिन्डरहरूको दिशात्मक सीमालाई समाधान गर्दछ।

• उच्च सफाई स्वचालित उपकरण: तेल-रहित र कम-धूलो डिजाइनले सेमीकन्डक्टर, 3C इलेक्ट्रोनिक्स र चिकित्सा उपकरणहरूको कडा काम गर्ने वातावरणमा अनुकूलन गर्दछ, कम मर्मत आवश्यकताहरूसँग सफा कार्यशाला उत्पादन मापदण्डहरू पूरा गर्दछ।

MGF बनाम MGQ कोर भिन्नता तुलना

तीन-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक काम भारको आधारमा उपयुक्त बोर चयन गर्नुहोस्। सैद्धान्तिक जोर ≥ वास्तविक लोड × 1.5 सुनिश्चित गर्नुहोस्। स्थिरता र एन्टी-डिफ्लेक्शन कार्यसम्पादन बढाउन विलक्षण लोड काम गर्ने अवस्थाहरूको लागि ठूला बोर आकारहरूलाई प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: मानक स्ट्रोक विकल्पहरू 30mm, 50mm, 75mm र 100mm छन्। सबै छोटो-स्ट्रोक अनुप्रयोगहरू (≤100mm) को लागि कम प्रोफाइल र उच्च विरोधी विक्षिप्त क्षमता आवश्यक MGF श्रृंखला प्राथमिकता दिनुहोस्।

३. कन्फिगरेसन चयन

￮ दोहोरो स्थिति स्ट्रोक पत्ता लगाउने: सही अन्त-देखि-अन्त स्थिति निगरानीको लागि 2S दोहोरो चुम्बकीय स्विच कन्फिगरेसन चयन गर्नुहोस्।

￮ उच्च-सफाई वातावरण: सेमीकन्डक्टर, मेडिकल र इलेक्ट्रोनिक सटीक उपकरण परिदृश्यहरूमा अनुकूलन गर्न 10- उपसर्ग सफा कम-धूलो श्रृंखला छनौट गर्नुहोस्।

एक वाक्य सारांश

     SOLH MGF श्रृंखला लो-प्रोफाइल गाइड टेबल सिलिन्डरले अल्ट्रा-थिन स्थापना उचाइ, 360° एकसमान एन्टि-डिफ्लेक्शन लोड क्षमता, ठूलो स्वीकार्य टर्क र द्वि-दिशात्मक माउन्टिङ लचिलोपन, कम्प्याक्ट सटीक स्वचालन उपकरणहरूको लागि इष्टतम छोटो-स्ट्रोक हेवी-लोड वायवीय समाधानको रूपमा सेवा गर्दछ।
