MBB श्रृंखला मानक सिलिन्डर

SOLH MBB लाइटवेट टाई रड स्ट्यान्डर्ड सिलिन्डर अपग्रेड गरिएको लाइटवेट मोडेल हो, परम्परागत एमबी सिरिज भन्दा १०% हल्का र आयातित टाई रड सिलिन्डरको प्रत्यक्ष प्रतिस्थापनको लागि ISO15552 मापदण्डहरूसँग पूर्ण रूपमा अनुरूप। डबल-एन्ड समायोज्य एयर कुसन र स्क्वायर एन्ड क्याप्सको विशेषता रहेको, यसले उच्च कठोरता, कम आवाज र स्थिर तेल-मुक्त सञ्चालन सुनिश्चित गर्दछ, मध्यम-लोड र उच्च-फ्रिक्वेन्सी कार्य अवस्थाहरूको लागि उपयुक्त। यसले बहुविध भेरियन्टहरू र विविध माउन्टिङ विकल्पहरू समेट्छ, जुन व्यापक रूपमा कन्भेइङ उपकरण र सामान्य स्वचालन मेसिनरीहरूमा प्रयोग गरिन्छ। परिपक्व ठूलो उत्पादन र पर्याप्त स्टकको साथ, यसले स्थिर ब्याच आपूर्ति र विश्वव्यापी निर्यातलाई समर्थन गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MBB श्रृंखला लाइटवेट टाई रड मानक सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

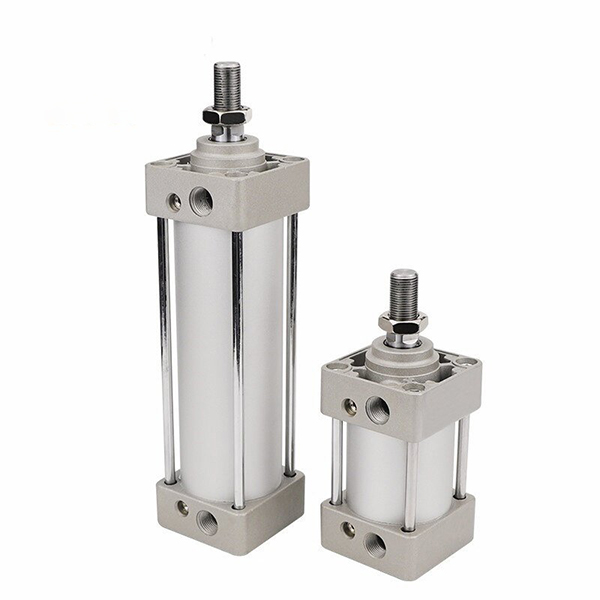

SOLH MBB श्रृंखला लाइटवेट टाई रड मानक सिलिन्डर (MB-Z शृङ्खला), १०% तौल घटाएर परम्परागत MB शृङ्खलाको उन्नत उत्तराधिकारी। स्क्वायर एन्ड क्याप्स, समायोज्य डबल-एन्ड एयर कुशन र प्रचुर मात्रामा माउन्टिंग विकल्पहरूसँग सुसज्जित। मध्यम गति, उच्च आवृत्ति र मध्यम लोड अवस्थाको साथ सामान्य स्वचालन उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ। स्थापना आयामहरू ISO 15552 मानक, प्रतिस्पर्धी ब्रान्ड टाई रड सिलिन्डरहरूसँग आदानप्रदान गर्न मिल्छ।

मूल संरचना र सुविधाहरू

1. संरचना: गोलो एल्युमिनियम ब्यारेल, आन्तरिक टाई रडहरू, स्क्वायर एन्ड क्याप्स, दुबै छेउमा समायोज्य एयर कुसन, उच्च संरचनात्मक कठोरता।

२. सामाग्री: कडा एनोडाइज्ड एल्युमिनियम ब्यारेल, उच्च शक्ति कास्ट एन्ड क्याप्स, हार्ड क्रोम प्लेटेड पिस्टन रड, उच्च तन्य टाई रड, पहिरन प्रतिरोधी र लामो सेवा जीवन।

3. सञ्चालन संस्करण

-- MBB: सिंगल रड डबल एक्टिंग (बिल्ट-इन चुम्बक बिना)

-- MDBB: एकल रड डबल एक्टिंग (अटो स्विचको लागि निर्मित चुम्बकीय रिंग)

-- MBW/MDBW: डबल रड डबल एक्टिंग, उत्कृष्ट एन्टी-टोर्सन प्रदर्शन

4. कुशन: दुबै छेउमा स्वतन्त्र रूपमा समायोज्य एयर कुसन, प्रभावकारी रूपमा टर्मिनल प्रभाव, कम्पन र आवाज कम गर्नुहोस्।

5. सेन्सर स्थापना: पिस्टन स्थिति पत्ता लगाउन M9B/A93/M9BW चुम्बकीय अटो स्विचहरूको लागि पूर्व-मशिन ग्रूभहरू।

6. लाइटवेट अपग्रेड: अप्टिमाइज गरिएको अन्तिम क्याप ज्यामिति, पुरानो MB मोडेल भन्दा १०% हल्का, सजिलो एसेम्बली र यातायात।

7. मानक अनुकूलता: ISO 15552 माउन्टिंग मानक, प्रत्यक्ष क्रस-ब्रान्ड इन्टरचेन्जेबिलिटी।

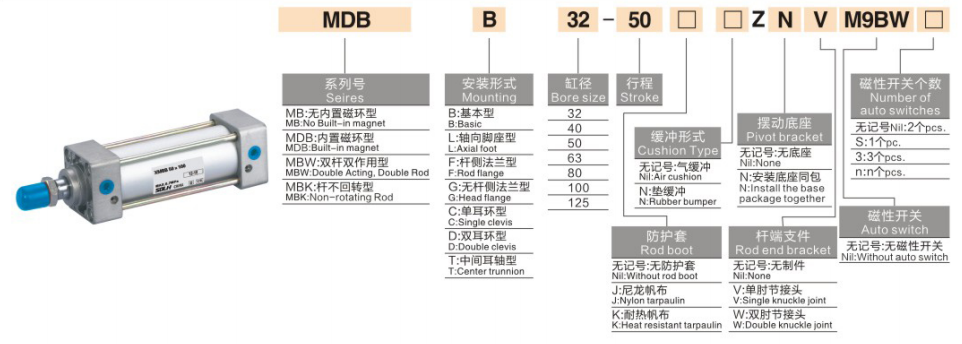

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: MDBB40-100Z-M9BW

खण्ड	कोड	परिभाषा
एमबी / एमडी	चुम्बक विकल्प	MB = चुम्बक छैन MD = बिल्ट-इन चुम्बकीय रिंग
B	श्रृंखला कोड	स्क्वायर एन्ड क्याप टाई रड मानक सिलिन्डर
40	बोर साइज	φ32/40/50/63/80/100/125 मिमी
100	स्ट्रोक लम्बाइ	मानक: 25 ~ 1000mm, अधिकतम अनुकूलित 1500mm
Z	संस्करण मार्क	नयाँ हल्का MB-Z श्रृंखला
M9BW	वैकल्पिक सहायक	चुम्बकीय स्वत: स्विच

2. मानक अर्डर उदाहरणहरू

-- MBB50-200Z: Bore50, stroke200, हल्का वजनको आधारभूत मोडेल बिना चुम्बक

-- MDBB63-150Z-LB: Bore63, stroke150, बिल्ट-इन चुम्बक, खुट्टा माउन्टिङ

-- MDBB80-300Z-FA: Bore80, stroke300, rod side flange माउन्टिङ

कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर दायरा	φ32,40,50,63,80,100,125 मिमी
सञ्चालन दबाव	०.०५~१.० एमपीए
प्रमाण दबाव	1.5 MPa
परिवेशको तापक्रम	-10~+70℃; -10 ~ + 60 ℃ चुम्बक सुसज्जित मोडेल लागि
पिस्टन गति	50~1000 मिमी/सेकेन्ड
कुशन	दुबै छेउमा समायोज्य एयर कुशन
एयर पोर्ट थ्रेड	Rc1/8 (φ32), Rc1/4 (φ40/50), Rc3/8 (φ63), Rc1/2 (φ80/100), Rc3/4 (φ125)
स्नेहन	पूर्व-ग्रीस गरिएको, तेल-रहित सञ्चालन उपलब्ध छ
स्ट्रोक सहनशीलता	≤250mm: 0~+1.0mm; 251~1000mm:0~+1.4mm; 1001~1500mm: 0~+1.8mm

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

1. डबल एक्टिंग MBB / MDBB

बोर (मिमी)	जोर (N)	पुल फोर्स (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउन्टिङ प्रकार र व्युत्पन्न मोडेलहरू

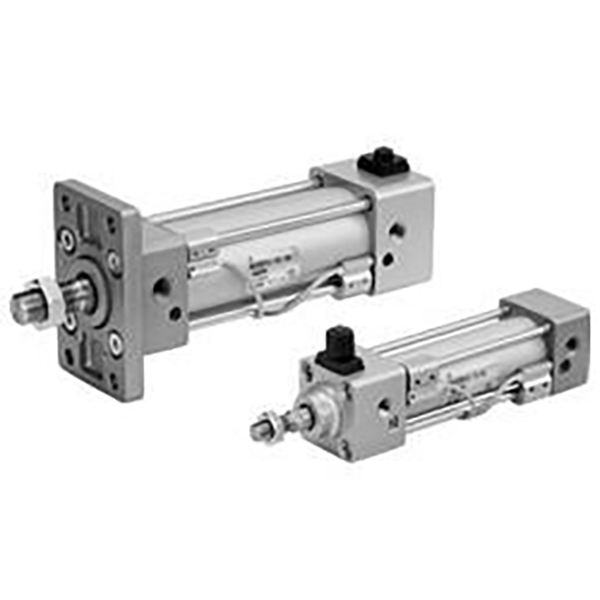

1. माउन्ट गर्ने विकल्पहरू

-- B आधारभूत प्रकार: प्वालहरू मार्फत अन्त क्याप मार्फत प्रत्यक्ष स्थापना

-- LB फुट माउन्ट: भारी लोडको लागि स्थिर तेर्सो स्थापना

- FA/FB फ्ल्यान्ज: ठाडो माउन्टको लागि रड-साइड / हेड-साइड फ्ल्यान्ज

-- C/D Clevis: Hinged swing Motion को लागि एकल/डबल clevis

- T Trunnion: टर्नओभर मेकानिज्मको लागि मध्य ट्रुनियन माउन्ट

2. मुख्य व्युत्पन्न श्रृंखला

-- MBB/MDBB/MBW: मानक एकल रड गैर-चुम्बक/चुम्बक र डबल रड सिलिन्डर

-- MBK/MDBK: पिस्टन रड घुमाउन रोक्नको लागि गैर-घुमाउने रड सिलिन्डर

--XB6 उच्च तापमान प्रकार: कार्य दायरा -20~+150℃

--XC6 स्टेनलेस स्टील पिस्टन रड: हल्का संक्षारक र आर्द्र वातावरणको लागि

3-चरण द्रुत चयन गाइड

1. बोर चयन: वास्तविक लोडबाट आवश्यक थ्रस्ट गणना गर्नुहोस्, ≥50% सुरक्षा मार्जिन आरक्षित गर्नुहोस्। मध्यम-गति मध्यम-लोड सामान्य स्वचालनको लागि MBB लाई प्राथमिकता दिनुहोस्।

2. स्ट्रोक पुष्टिकरण: प्रभावकारी यात्रामा 10~20mm सुरक्षा मार्जिन थप्नुहोस्। अधिकतम मानक स्ट्रोक 1000mm, 1500mm सम्म अनुकूलित।

3. कन्फिगरेसन मिलान

-- स्थिति पत्ता लगाउने: MDBB बिल्ट-इन चुम्बक मोडेल छनौट गर्नुहोस्, M9B/A93 स्वत: स्विचहरू मिलाउनुहोस्।

- माउन्टिङ: तेर्सो भारी लोडको लागि LB फुट माउन्ट; ठाडो स्थापनाको लागि FA flange रुचाइएको।

- विशेष अवस्थाहरू: उच्च तापमानको लागि -XB6 चयन गर्नुहोस्, संक्षारक वातावरणको लागि -XC6 स्टेनलेस रड।

एक वाक्य सारांश

SOLH MBB लाइटवेट टाई रड मानक सिलिन्डर ISO15552 को पालना गर्दछ, समायोज्य एयर कुशन र धेरै माउन्टिङ विधिहरू, मध्यम-लोड उच्च-फ्रिक्वेन्सी स्वचालन उत्पादन लाइनहरूको लागि आदर्श सामान्य-उद्देश्य रैखिक एक्चुएटरले सुसज्जित छ।
