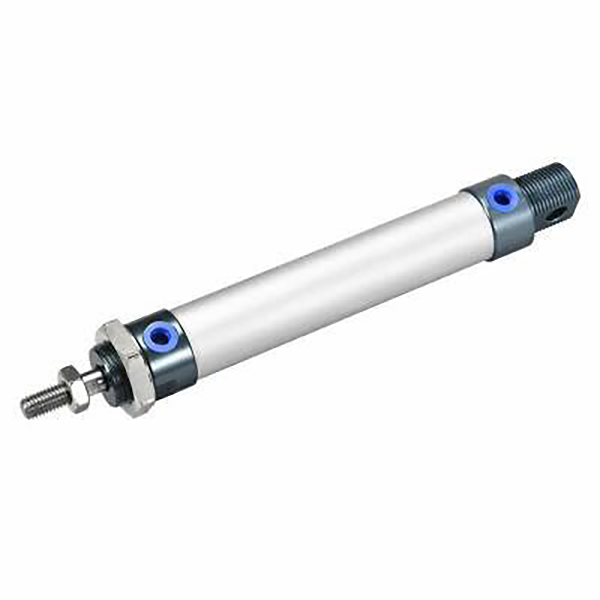

MAL श्रृंखला एल्युमिनियम मिश्र धातु मिनी सिलिन्डर

SOLH MAL लाइटवेट एल्युमिनियम मिश्र धातु मिनी वायमेटिक सिलिन्डरहरू अल्ट्रा-इकोनोमिकल कम्प्याक्ट एक्चुएटरहरू हुन् जुन लाइट-ड्युटी स्वचालित अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। हार्ड-एनोडाइज्ड एल्युमिनियम ब्यारेल र एन्टी-रस्ट स्टेनलेस स्टील पिस्टन रडसँग जोडिएको अन्तिम क्याप्सको साथ निर्मित, यो मोडेल 15% हल्का र समग्र लम्बाइमा लगभग 10mm छोटो छ परम्परागत MA श्रृंखला सिलिन्डरहरूको तुलनामा खरीद लागतमा धेरै कटौती गर्दै। यसले सीधा प्रतिस्थापन र कम लागतको उपकरण रिट्रोफिटहरूको लागि MA र CM2 सिलिन्डरहरूसँग उत्कृष्ट आयामी आदानप्रदानको सुविधा दिन्छ। दोहोरो-अन्त थ्रेड लकिङ असेंबली अपनाउने निरन्तर सञ्चालनको समयमा स्थिर संरचनात्मक प्रदर्शन सुनिश्चित गर्दछ; सुव्यवस्थित राउन्ड बडीले सजिलै विघटन, निरीक्षण र मर्मतसम्भार गर्न अनुमति दिन्छ। विविधताहरूको पूर्ण पोर्टफोलियोले विभिन्न लाइट-लोड रैखिक गति आवश्यकताहरू पूरा गर्न मानक डबल-अभिनय, वसन्त एकल-अभिनय पावर-अफ रिसेट प्रकारहरू, सिंक्रोनस डबल-रड एकाइहरू र स्ट्रोक-समायोज्य MALJ संस्करणहरू समावेश गर्दछ। मानक रबर बम्परहरूले हल्का झटका र आवाजलाई अवशोषित गर्छन्, उच्च-गतिको बारम्बार साइकल चलाउन वैकल्पिक समायोज्य एयर कुसनहरू उपलब्ध छन्। बिल्ट-इन तेल भण्डारण ग्रुभ्सको साथ कम घर्षण कम्पोजिट सीलले 5 मिलियन चक्रसम्म पुग्ने सेवा जीवनको साथ तेल-रहित मर्मत-मुक्त सञ्चालनलाई समर्थन गर्दछ। वास्तविक-समय पिस्टन स्थिति प्रतिक्रिया र PLC स्वचालित लिङ्केज नियन्त्रण प्राप्त गर्नको लागि एक वैकल्पिक निर्मित चुम्बकीय रिंग SMC M9B र Airtac CS1-G चुम्बकीय सेन्सरहरूसँग निर्बाध रूपमा काम गर्दछ। स्थिर ठूलो उत्पादन र छिटो अर्डर पूर्ति द्वारा समर्थित, यी बजेट-अनुकूल सिलिन्डरहरू इलेक्ट्रोनिक्स असेंबली, प्याकेजिङ्ग मेसिनरी र हल्का औद्योगिक स्वचालनमा सुक्खा र कम-धुलो काम गर्ने वातावरणमा व्यापक रूपमा लागू हुन्छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

MAL श्रृंखला एल्युमिनियम मिश्र धातु मिनी सिलिन्डर | हल्का आर्थिक वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

SOLH MAL श्रृंखला एक हल्का किफायती एल्युमिनियम मिश्र धातु मिनी वायमेटिक सिलिन्डर हो, बजारमा व्यापक रूपमा लागत-प्रभावी मिनी सिलिन्डर समाधानको रूपमा मान्यता प्राप्त छ। एनोडाइज्ड एल्युमिनियम मिश्र धातु सिलिन्डर ट्यूब र स्टेनलेस स्टील पिस्टन रड अपनाउदै, यसले अल्ट्रा-हल्का वजन, कम्प्याक्ट संरचना र कम लागतको सुविधा दिन्छ। MA र CM2 शृङ्खलासँग बलियो अनुकूलताको साथ, यो लाइट-लोड, बजेट-संवेदनशील स्वचालित उपकरणहरू इलेक्ट्रोनिक्स, प्याकेजिङ्ग, हल्का उद्योग र सुख्खा कम धुलो काम गर्ने परिदृश्यहरूको लागि आदर्श हो।

१.१ विश्वव्यापी मानक र उच्च आदानप्रदान योग्यता

एकीकृत माउन्टिंग आयामहरू र इन्टरफेस विनिर्देशहरूको साथ घरेलु विश्वव्यापी औद्योगिक मापदण्डहरू अनुसार निर्मित। यसले मुख्यधारा MA र CM2 श्रृंखला सिलिन्डरहरूसँग उत्कृष्ट संरचनात्मक र आयामी आदानप्रदान क्षमता प्राप्त गर्दछ, शून्य-परिमार्जन प्रतिस्थापन, उपकरण नवीकरण र ब्याच मानकीकृत असेंबली समर्थन गर्दछ।

1.2 हल्का सामाग्री संरचना

प्रिमियम एनोडाइज्ड एल्युमिनियम मिश्र धातु सिलिन्डर ट्यूब र आल्मुनियम मिश्र धातु अन्त कभर संग निर्मित, विरोधी रस्ट स्टेनलेस स्टील पिस्टन रड संग मेल खान्छ। परम्परागत MA शृङ्खलाका सिलिन्डरहरूसँग तुलना गर्दा, MAL शृङ्खला 15% हल्का वजनमा र समग्र लम्बाइमा लगभग 10mm छोटो छ। यसले प्रभावकारी रूपमा लागत नियन्त्रण गर्दा उत्कृष्ट पोर्टेबिलिटी र कम्प्याक्ट स्थापना प्रदर्शन प्रदान गर्दछ।

1.3 स्थिर थ्रेड लक संरचना

टाइट र स्थिर असेंबली संरचनाको साथ डुअल-एन्ड कभर थ्रेड लकिङ टेक्नोलोजी अपनाउँदै। सुव्यवस्थित राउन्ड सीधा उपस्थितिले सरल समग्र संरचना र सुविधाजनक दैनिक विघटन, मर्मत र डिबगिङ सुनिश्चित गर्दछ, लाइट-ड्युटी स्वचालित उत्पादन लाइनहरूको लागि पछिको परिचालन र मर्मत लागतलाई धेरै कम गर्दछ।

1.4 विविध गति र कार्यात्मक व्युत्पन्न

• MAL डबल अभिनय: दोहोरो-अन्त हावा सेवन पारस्परिक गति, परम्परागत लाइट-लोड रैखिक स्वचालनको लागि सबैभन्दा विश्वव्यापी मानक प्रकार।

• MSAL एकल अभिनय (पुश आउट): वसन्त पुश-आउट संरचना, सुरक्षा रिसेट संयन्त्रको लागि पावर विफलता पछि स्वचालित रड विस्तार।

• MTAL एकल अभिनय (पुल ब्याक): वसन्त फिर्ता संरचना, सुरक्षा स्थिति परिदृश्यहरूको लागि पावर विफलता पछि स्वचालित रड फिर्ता।

• MALD डबल रड: दोहोरो-अन्त आउटपुट पिस्टन रड, सिंक्रोनस अपरेशन महसुस गर्दै र सटीक सिंक्रोनस प्रसारणको लागि दोब्बर प्रभावकारी स्ट्रोक।

• MALJ समायोज्य स्ट्रोक: समायोज्य स्ट्रोकको साथ डबल अभिनय डिजाइन, चर कामका मागहरूको लागि सटीक स्थिति र लचिलो स्ट्रोक क्यालिब्रेसन समर्थन गर्दछ।

1.5 लचिलो बफर र टिकाऊ सील प्रणाली

आधारभूत आवाज घटाउन र प्रभाव अवशोषणको लागि उच्च गुणस्तरको रबर बफर प्याडसँग सुसज्जित मानक; वैकल्पिक अपग्रेड गरिएको एयर बफर (सी कोड) ले उच्च-गति चक्रीय सञ्चालनको समयमा कम्पन र आवाजलाई प्रभावकारी रूपमा कम गर्छ। बिल्ट-इन तेल भण्डारण ग्रूभको साथ कम घर्षण द्विदिशात्मक कम्पोजिट सिल अपनाउदै, सिलिन्डरले 5 मिलियन चक्र सम्मको सेवा जीवनको साथ अल्ट्रा-कम सुरुआती दबाब र स्थिर तेल-रहित सञ्चालन सुविधा दिन्छ।

1.6 वैकल्पिक चुम्बकीय प्रेरण कन्फिगरेसन

MAL श्रृंखलाले CS1-G र SMC M9B श्रृंखला चुम्बकीय स्विचहरूसँग पूर्ण रूपमा मिल्दो वैकल्पिक निर्मित चुम्बकीय रिंग (S कोड) समर्थन गर्दछ। यसले वास्तविक-समयमा सटीक पिस्टन स्थिति पत्ता लगाउने र विद्युतीय संकेत लिङ्केज, स्वचालित चक्र स्थिति र लाइट-ड्युटी स्वचालन उपकरणहरूको लागि बुद्धिमानी निगरानी मागहरू पूरा गर्दछ।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

1. विशिष्ट मोडेल संरचना: MAL25-100S-CM-FA

कोड खण्ड	परिभाषा
MAL/MSAL/MTAL/MALD/MALJ	श्रृंखला प्रकार्य कोड: MAL = डबल अभिनय; MSAL = वसन्त पुश आउट; MTAL=स्प्रिङ पुल ब्याक; MALD = डबल रड; MALJ = समायोज्य स्ट्रोक
25	बोर साइज (मिमी): १६/२०/२५/३२/४०
100	स्ट्रोक लम्बाइ (मिमी): डबल अभिनय ≤500mm; एकल अभिनय ≤150mm
S	बिल्ट-इन चुम्बकीय रिंग (वैकल्पिक कन्फिगरेसन)
CM/CA/U	रियर कभर प्रकार: CM=गोलाकार पुच्छर; CA = स्विङ टेल; U = समतल पुच्छर
FA/FB/LB/SDB	माउन्टिङ प्रकार: एफए = फ्रन्ट फ्ल्यान्ज; FB = रियर फ्ल्यान्ज; LB = फुट कोष्ठक; SDB = डबल कान कोष्ठक

2. मानक अर्डर उदाहरणहरू

• मानक डबल अभिनय चुम्बकीय मोडेल: MAL32-75S-CM (32mm बोर, 75mm स्ट्रोक, गोलाकार पुच्छर, चुम्बकीय घण्टी सहित)

• एकल अभिनय वसन्त रिटर्न मोडेल: MTAL20-50S-U (20mm बोर, 50mm स्ट्रोक, फ्ल्याट टेल, सिंगल एक्टिंग रिसेट)

• डबल रड डबल एक्टिंग मोडेल: MALD25-100S-CA (25mm बोर, 100mm स्ट्रोक, स्विङ टेल, डबल रड सिंक्रोनस अपरेशन)

3. कोर प्राविधिक प्यारामिटरहरू (मानक प्रकार)

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर साइज	φ16/20/25/32/40mm
कार्य दबाव दायरा	डबल अभिनय: 0.1 ~ 0.9MPa; एकल अभिनय: 0.2 ~ 0.9MPa
प्रमाण दबाव	1.35MPa
काम गर्ने तापमान	-5 ℃ ~ 70 ℃ (गैर चुम्बकीय); -5℃~60℃ (चुम्बकीय प्रकार)
सञ्चालन गति	30~800mm/s
बफर मोड	मानक रबर कुशन; वैकल्पिक समायोज्य एयर कुशन (C)
पोर्ट थ्रेड	M5 (16mm); G1/8 (20/25/32mm); G1/4 (40mm)
स्नेहन मोड	तेल रहित सञ्चालन (फ्याक्ट्री बाहिर पूर्व-लुब्रिकेट गरिएको)
स्ट्रोक सहनशीलता	±1.5 मिमी

4. 0.5MPa सैद्धान्तिक जोर र तनाव सन्दर्भ चार्ट (एकल रड)

4.1 डबल एक्टिंग (MAL) प्रदर्शन डाटा

बोर (मिमी)	जोर (N)	तनाव (N)	तेर्सो भार (किग्रा)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4

4.2 एकल अभिनय (MTAL स्प्रिंग रिटर्न) प्रदर्शन डाटा

बोर (मिमी)	जोर (N)	वसन्त रिसेट बल (N)	तेर्सो भार (किग्रा)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0

5. माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

5.1 विविध विश्वव्यापी माउन्टिंग विधिहरू

• सीएम राउन्ड टेल: मानक सीधा माउन्टिङ, परम्परागत निश्चित रैखिक प्रकाश लोड सञ्चालनको लागि सबैभन्दा विश्वव्यापी प्रकार

• CA स्विङ टेल: घुम्न मिल्ने पुच्छर संरचना, दोलन, फ्लिपिङ र लिंकेज मेकानिकल मेकानिजमका लागि उपयुक्त

• U फ्ल्याट टेल: अल्ट्रा-कम्प्याक्ट फ्लैट टेल डिजाइन, अल्ट्रा-पातलो र साँघुरो स्थापना ठाउँ लेआउटको लागि उपयुक्त

• एफए/एफबी फ्रन्ट/रियर फ्ल्यान्ज: अगाडि र पछाडि समतल फ्ल्यान्ज फिक्सिङ, लाइट-लोड स्थिति उपकरणको लागि स्थिर ठाडो स्थापना

• LB फुट कोष्ठक: अक्षीय खुट्टा आधार फिक्सिङ, सुविधाजनक पार्श्व स्थापना र लचिलो उपकरण व्यवस्था

• SDB डबल कान कोष्ठक: डबल काज संरचना, लचिलो स्विङ र विशेष लिङ्केज काम गर्ने अवस्थाहरूमा अनुकूलन

5.2 कोर व्युत्पन्न श्रृंखला

• MAL मानक डबल अभिनय: सामान्य लाइट-लोड स्वचालनको लागि वैकल्पिक चुम्बकीय रिंगको साथ विश्वव्यापी हल्का मोडेल

• MSAL/MTAL एकल अभिनय: सुरक्षा रिसेट र सुरक्षात्मक स्थिति परिदृश्यहरूको लागि वसन्त पुश-आउट / वसन्त फिर्ता प्रकारहरू

• MALD डबल रड: दोहोरो-अन्त सिंक्रोनस आउटपुट संरचना, प्रभावकारी स्ट्रोक दोब्बर र सञ्चालन स्थिरता सुधार

• MALJ समायोज्य स्ट्रोक: सटीक स्थिति र चर-स्ट्रोक प्रशोधन मागहरूको लागि अनुकूलन स्ट्रोक डिजाइन

• MALC समायोज्य कुशन: अपग्रेड गरिएको एयर बफर संरचना, उच्च-गति प्रभाव र बारम्बार चक्रीय सञ्चालनको लागि आवाज कम गर्दै

6. MAL बनाम MA चयन तुलना

तुलना वस्तु	MAL (एल्युमिनियम मिश्र धातु मिनी)	एमए (आर्थिक स्टेनलेस प्रकार)
बोर दायरा	φ16~40 (हल्का लोड फोकस)	φ16~63 (पूर्ण पूर्ण विनिर्देशहरू)
सामग्री	एल्युमिनियम मिश्र धातु ट्यूब + स्टेनलेस स्टील रड	स्टेनलेस स्टील ट्यूब + एल्युमिनियम अन्त कभर
वजन	अल्ट्रा-लाइट (MA भन्दा 15% हल्का)	मध्यम वजन
शरीरको लम्बाइ	MA भन्दा 10mm छोटो	मानक लम्बाइ
थ्रस्ट दायरा	101~628N (हल्का र मध्यम भार)	101~1559N (वाइड लोड कभरेज)
जंग प्रतिरोध	सामान्य (सुक्खा / हल्का धुलो वातावरणको लागि उपयुक्त)	राम्रो (आमदार / कमजोर एसिड-बेस वातावरणमा अनुकूलन)
मूल्य स्थिति	न्यूनतम (उच्चतम लागत प्रदर्शन)	कम (लागत-प्रभावी विश्वव्यापी प्रकार)
सेवा जीवन	≈5 मिलियन चक्र	5~8 मिलियन चक्र
कोर अनुप्रयोग परिदृश्यहरू	हल्का लोड, बजेट-संवेदनशील, सुख्खा र कम-धूलो प्रकाश उद्योग स्वचालन	मध्यम-हल्का लोड, सामान्य स्वचालन, आर्द्र परम्परागत परिदृश्यहरू

7. 3-चरण द्रुत चयन गाइड

१. बोर चयन: वास्तविक लोड वजनको आधारमा उचित बोर साइज चयन गर्नुहोस्, 50% भन्दा बढी सुरक्षा मार्जिन रिजर्भ गर्नुहोस्। लाइट-लोड र बजेट-संवेदनशील स्वचालन परियोजनाहरूको लागि MAL श्रृंखलाहरूलाई प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोक प्लस 10 ~ 20mm सुरक्षा मार्जिन; मानक स्ट्रोक सीमाहरू पालना गर्नुहोस्: डबल अभिनय ≤500mm, एकल अभिनय ≤150mm।

३. कार्यात्मक कन्फिगरेसन: मानक डबल अभिनयको लागि MAL, एकल अभिनय वसन्त फिर्ताको लागि MTAL, डबल रड सिंक्रोनस सञ्चालनको लागि MALD छनौट गर्नुहोस्। उच्च-गति सञ्चालन (>500mm/s) को लागि MALC एयर कुशन चयन गर्नुहोस्। स्वचालित स्थिति पत्ता लगाउन S चुम्बकीय रिंग + CS1-G/M9B स्विचहरू सुसज्जित गर्नुहोस्।

एक वाक्य सारांश

SOLH MAL श्रृंखला लाइटवेट एल्युमिनियम मिश्र धातु मिनी सिलिन्डरले अल्ट्रा-लाइट कम्प्याक्ट संरचना, अल्ट्रा-कम लागत र विविध कार्यात्मक विकल्पहरू, लाइट-लोड, ड्राई-वातावरण र बजेट-सीमित साना स्वचालित उपकरणहरूको लागि सबैभन्दा लागत-प्रभावी वायवीय समाधानको रूपमा सेवा गर्दछ।
