M5 श्रृंखला 5/2 मार्ग मेकानिकल भल्भ | M5 थ्रेड स्ट्रोक र म्यानुअल नियन्त्रण भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | M5×0.8 थ्रेडको साथ 5/2 वे स्प्रिङ रिटर्न मेकानिकल र ह्यान्ड कन्ट्रोल भल्भ

1. उत्पादन अवलोकन

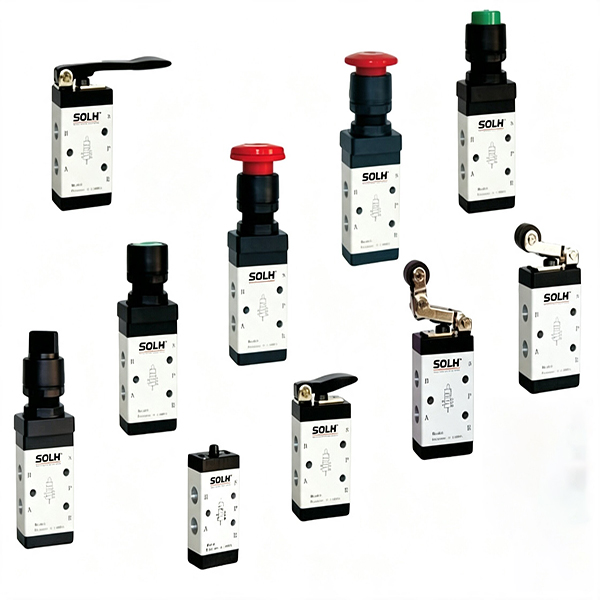

     SOLH M5 श्रृंखला एक पेशेवर हो5/2 मार्ग स्पूल-प्रकार मेकानिकल भल्भ एकीकृत M5×0.8 फाइन थ्रेड इन्टरफेसको साथ। कुण्डल-रहित डिजाइनको विशेषता रहेको, यसले बाह्य मेकानिकल बल र स्वचालित स्प्रिङ रिसेटद्वारा विशुद्ध रूपमा एयर सर्किट उल्टो भएको महसुस गर्छ। सिलिन्डर स्ट्रोक सीमा स्थिति, इन-प्लेस सिग्नल प्रतिक्रिया र उपकरण म्यानुअल स्टार्ट-स्टप वायवीय नियन्त्रणको लागि व्यापक रूपमा लागू गरियो। पूर्ण श्रृंखलाले दुई मुख्य प्रकारहरू समावेश गर्दछ: मेकानिकल ट्रिगर (रोलर / प्लन्जर) र म्यानुअल नियन्त्रण (बटन / लीभर)। यो प्रत्यक्ष प्रतिस्थापनको लागि AirTAC M5 शृङ्खला र विश्वव्यापी घरेलु मेकानिकल भल्भसँग पूर्ण रूपमा परिवर्तनीय छ।

  १.१ मानक एयर पोर्ट परिभाषा

     • पी पोर्ट: मुख्य संकुचित एयर इनलेट

     • A/B काम गर्ने पोर्टहरू: टेलिस्कोपिक नियन्त्रणको लागि डबल-अभिनय सिलिन्डरहरूसँग जडान गर्नुहोस्

     • R1/R2 दोहोरो निकास पोर्टहरू: भल्भ बडीको साइड-माउन्ट गरिएको निकास पोर्टहरू, आवाज कम गर्न र धुलो रोकथामको लागि माइक्रो मफलर स्थापनासँग सीधा उपयुक्त

     • कोर प्रकार्य: 5/2 बाटो वसन्त फिर्ता संरचना, बाह्य बल हटाइएपछि स्वचालित रूपमा मूल स्थितिमा रिसेट हुन्छ

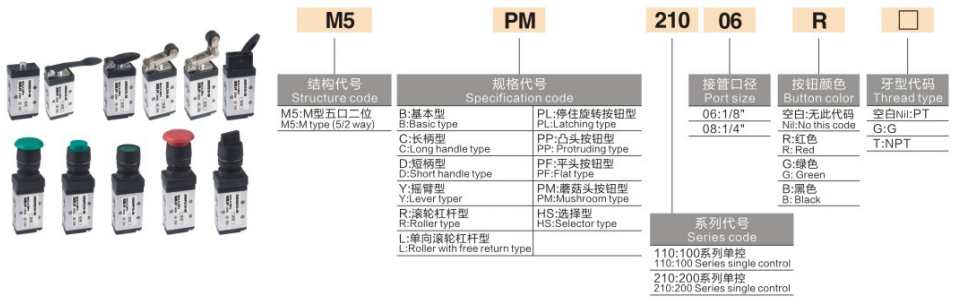

2. मोडेल कोडिङ र हेड प्रकार चयन गाइड (मूल चयन आधार)

 1. एकीकृत कोडिङ नियम: M5【हेड कोड】-05 (05 पूर्ण श्रृंखलाको लागि एकीकृत M5 थ्रेड पोर्टको लागि खडा हुन्छ)

 2. मोडेल उदाहरण: M5R-05 | मानक M5 थ्रेड पोर्टको साथ रोलर लीभर प्रकार 5/2 मार्ग मेकानिकल भल्भ

3. कोर प्राविधिक प्यारामिटरहरू

4. संरचनात्मक कोर लाभहरू

     • सन्तुलित स्पूल संरचना: सन्तुलित स्लाइड स्पूल डिजाइन अपनाउँछ, वायु स्रोत पछाडि दबाव हस्तक्षेपबाट मुक्त। संवेदनशील र हल्का अपरेशनको साथ उल्टो कार्य पूरा गर्न केवल सानो बाह्य बल चाहिन्छ।

     • दोहोरो स्प्लिट निकास डिजाइन: बाह्य लेआउटको साथ स्वतन्त्र R1/R2 द्विपक्षीय निकास पोर्टहरू। स्थिर दीर्घकालीन सञ्चालन सुनिश्चित गर्दै कुशल आवाज कम गर्न र धुलो अलगाव महसुस गर्न माइक्रो मफलरहरू सीधा स्थापना गर्नुहोस्।

     • बहु-कोण स्थापना: भल्भ बडीको माथिल्लो र तल्लो भागहरू विभिन्न उपकरण स्पेस लेआउटहरूमा अनुकूलन गर्न मनमानी कोण निश्चित स्थापनालाई समर्थन गर्दै, माउन्टिंग प्वालहरूसँग आरक्षित छन्।

     • पूर्ण श्रृंखला सार्वभौमिक विनिमय क्षमता: सम्पूर्ण M5 शृङ्खलाका लागि एकीकृत समग्र भल्भ बडी साइज, नि:शुल्क प्रतिस्थापन र मोड्युलर असेम्ब्लीका लागि समान विनिर्देश मेनिफोल्ड आधारसँग उपयुक्त।

5. सहायक सहायक उपकरण र मेनिफोल्ड आधार

     • M5 मनिफोल्ड आधार (M5M): 1F/2F/3F बहु-लिङ्क मेनिफोल्ड प्लेटहरू, केन्द्रीकृत P-पोर्ट एयर सप्लाई महसुस गर्दै, सर्किट लेआउटलाई सरल बनाउन बिखरिएको एकल-भल्भ पाइपिङ प्रतिस्थापन गर्दै।

     • सहायक सहायकहरू: M5 देखि G1/8 घटाउने स्ट्रेट फिटिङहरू, M5 माइक्रो मफलरहरू, M5 द्रुत कनेक्टरहरू (म्याचिङ φ3/φ4 एयर पाइपहरू), निश्चित माउन्टिङ कोष्ठकहरू।

6. चयन भेद: M5 बनाम S3 मेकानिकल भल्भ

7. क्लासिक अनुप्रयोग सर्किटहरू

     • सिलिन्डर सीमा नियन्त्रण: सिलिन्डर बफलले M5R रोलर मेकानिकल भल्भलाई ट्रिगर गर्छ, 4V सोलेनोइड भल्भलाई नियन्त्रण गर्न पाइलट एयर सिग्नल आउटपुट गर्छ, सिलिन्डर तोकिएको स्थितिमा पुग्दा स्वचालित रिभर्सिङ महसुस गर्छ।

     • म्यानुअल स्टार्ट-स्टप नियन्त्रण: M5PP मशरूम बटन भल्भले साइटमा म्यानुअल सञ्चालनको लागि सानो डबल-अभिनय सिलिन्डरहरूको टेलिस्कोपिक कार्यलाई प्रत्यक्ष रूपमा नियन्त्रण गर्दछ।

     • विधानसभा लाइन उपकरण पत्ता लगाउने: M5B प्लन्जर शीर्ष रड भल्भले टुलिङ पोजिसनिङको लागि स्वचालित वायवीय तर्क ट्रिगर महसुस गर्न मोल्ड इन-प्लेस पत्ता लगाउने स्विचको रूपमा कार्य गर्दछ।

एक वाक्य सारांश

     SOLH M5 श्रृंखला एकीकृत M5×0.8 थ्रेडको साथ पूर्ण-कार्यात्मक 5/2 तरिका वसन्त फिर्ता मेकानिकल भल्भ हो। मेकानिकल स्ट्रोक सीमा र बहु ​​म्यानुअल नियन्त्रण मोडहरू एकीकृत गर्दै, यसले सिलिन्डर संकेत प्रतिक्रिया र उपकरण म्यानुअल वायवीय स्विचिङको लागि मनपर्ने माइक्रो वायमेटिक नियन्त्रण घटक भएकोले, संवेदनशील कार्य, टिकाऊ प्रदर्शन र विश्वव्यापी आदानप्रदानको सुविधा दिन्छ।
