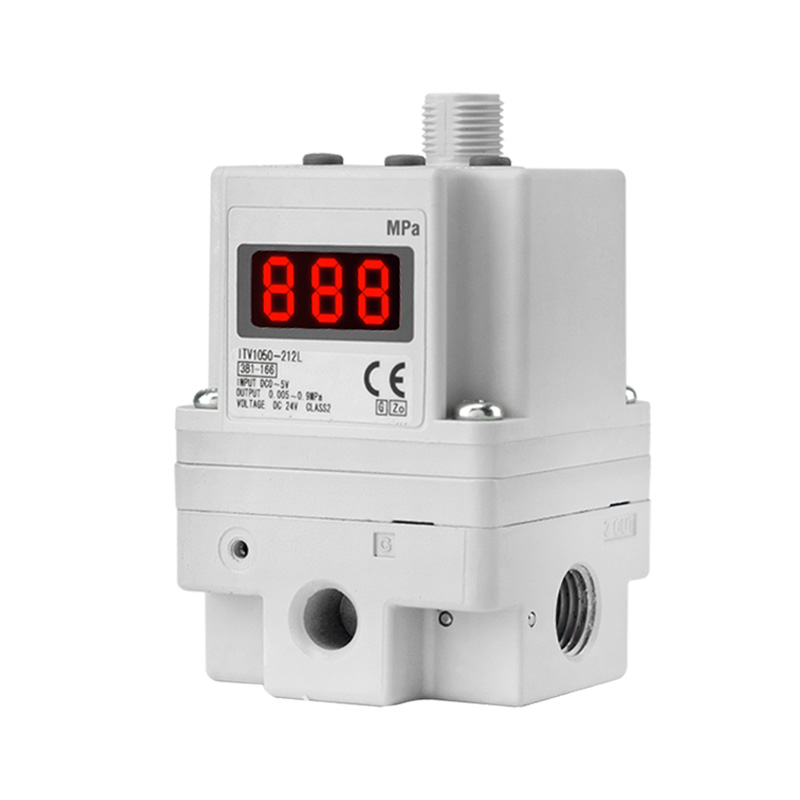

ITV श्रृंखला उच्च प्रवाह इलेक्ट्रो-वायमेटिक समानुपातिक भल्भ

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति र कार्य सिद्धान्त

   १. उत्पादन स्थिति

     SOLH ITV श्रृंखला उच्च प्रवाह इलेक्ट्रो-वायमेटिक समानुपातिक भल्भ एक SMC-विनिमेय इलेक्ट्रिक-टु-वायमेटिक रूपान्तरण घटक हो। यसले विद्युतीय नियन्त्रण संकेतहरू मार्फत स्टेपलेस निरन्तर हावाको चाप समायोजन महसुस गर्दछ, स्वचालित, उच्च-परिशुद्धता रिमोट प्रेसर विनियमन प्राप्त गर्न म्यानुअल प्रेसर घटाउने भल्भहरू पूर्ण रूपमा प्रतिस्थापन गर्दछ, र विशेष रूपमा भारी शुल्क ठूलो-प्रवाह वायु आपूर्ति सर्किटहरूको लागि अनुकूलित छ।

   2. मूल कार्य र सिद्धान्त

     - कोर प्रकार्य: स्वचालित र रिमोट प्रेशर नियमनको लागि स्टेपलेस समायोज्य हावाको चापमा इलेक्ट्रिक कन्ट्रोल सिग्नललाई रूपान्तरण गर्नुहोस्

     -- काम गर्ने सिद्धान्त: बन्द-लूप इलेक्ट्रो-न्यूमेटिक समानुपातिक प्रतिक्रिया प्रणाली। बिल्ट-इन प्रेसर सेन्सरले वास्तविक समयमा आउटपुट प्रेशर मोनिटर गर्दछ र स्वचालित रूपमा विचलन सुधार गर्दछ, उत्कृष्ट नियन्त्रण शुद्धता र द्रुत प्रतिक्रिया गति प्रदान गर्दछ।

     -- पर्यावरण संरक्षण ग्रेड: IP65 डस्टप्रूफ र स्प्ल्याश-प्रूफ, कठोर औद्योगिक कार्यशाला अवस्थाहरूमा स्थिर सञ्चालन

उच्च प्रवाह श्रृंखला मोडेल द्रुत सन्दर्भ तालिका

विश्वव्यापी सामान्य प्राविधिक निर्दिष्टीकरण

     -- लागू हुने तरल पदार्थ: सुख्खा संकुचित हावा

     -- अधिकतम इनलेट आपूर्ति दबाव: 1.0 MPa

     -- परिवेश र मध्यम तापमान: -5 ~ +60 ℃

     -- बिजुली आपूर्ति: DC24V ±10% (आंशिक संस्करणहरूले DC12-15V समर्थन गर्दछ)

     -- पावर खपत: ≤4W (सञ्चार सुसज्जित मोडेलहरू)

     -- मोनिटर आउटपुट सिग्नल: एनालग DC1–5V रैखिक वास्तविक आउटपुट दबाबको साथ

     -- पोर्ट थ्रेड विकल्पहरू: Rc / NPT / G समानान्तर थ्रेड, द्रुत पुश-इन फिटिंग वैकल्पिक

इनपुट सिग्नल प्रकार र मोडेल प्रत्यय परिभाषा

  1. उपलब्ध नियन्त्रण संकेतहरू

     -- एनालग इनपुट (मुख्यधारा): DC0–10V भोल्टेज संकेत, 4–20mA वर्तमान संकेत

     -- बहु-चरण प्रिसेट: 4-बिन्दु / 16-बिन्दु I/O निश्चित दबाव प्रिसेट प्रकार्य

     -- Fieldbus संचार: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (समर्पित संचार बोर्ड सहायक आवश्यक छ)

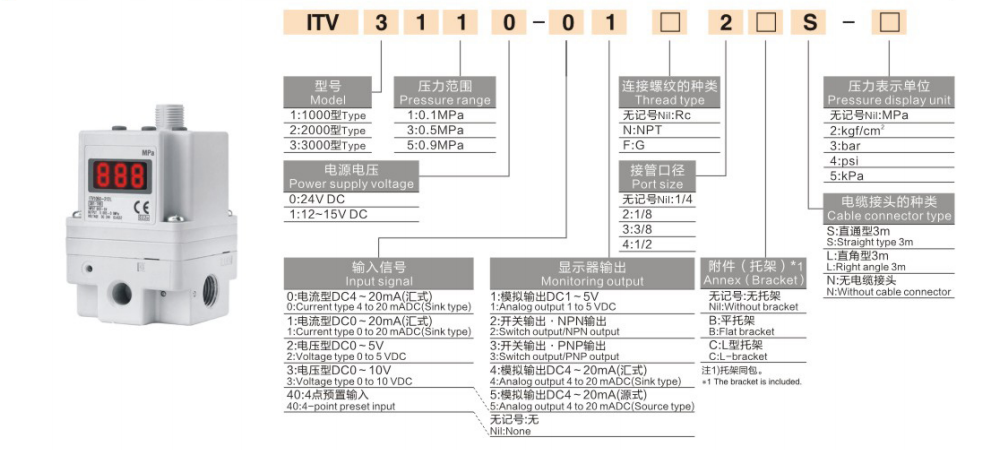

 2. मोडेल कोड उदाहरण: ITV2050-31F2BN3

     -- ITV2050: ITV2000 मध्यम प्रवाह श्रृंखला

     -- 31: G1/4 पोर्ट थ्रेड

     -- F: फ्ल्याट माउन्टिङ कोष्ठक

     -- २: DC0–10V एनालग भोल्टेज इनपुट

कोर उत्पादन लाभहरू

  1. उच्च प्रवाह प्रदर्शन उच्च स्तरवृद्धि

     -- अधिकतम प्रवाह क्षमता मानक सानो-प्रवाह ITV शृङ्खलाको तुलनामा लगभग 5 गुणाले बढ्यो, ठूलो-बोर सिलिन्डर र बहु-सिलिन्डर सिंक्रोनस उपकरणहरूको द्रुत पारस्परिक गति आवश्यकताहरू पूर्ण रूपमा सन्तुष्ट गर्दै।

  2. उत्कृष्ट उच्च परिशुद्धता र दीर्घकालीन स्थिरता

     -- ±1% F.S. भित्र नियन्त्रण सटीकता, अल्ट्रा-फास्ट प्रतिक्रिया गति र सानो दबाव उतार-चढ़ाव, सटीक असेंबली, अर्धचालक प्रशोधन, स्वचालित कोटिंग र अन्य उच्च-मानक उत्पादन लाइनहरूको लागि आदर्श।

  3. कम्प्याक्ट हल्का अनुकूलित रूपरेखा

     -- ITV2100 मोडेलको तौल अघिल्लो पुस्ताको तुलनामा १९% ले घटाइएको छ, सीमित स्थापना स्थानमा फिट हुन लचिलो कोष्ठक र आधार माउन्टिङ।

  4. प्रयोगकर्ता-अनुकूल बौद्धिक सञ्चालन

     - वास्तविक-समय दबाव मूल्य दृश्यको लागि निर्मित उच्च-चमक एलईडी डिजिटल डिस्प्ले; साइटमा समस्या निवारण र मर्मतसम्भारलाई सरल बनाउन स्व-निदान एल्गोरिदम र त्रुटि अलार्म आउटपुटसँग सुसज्जित।

विशिष्ट औद्योगिक अनुप्रयोग परिदृश्यहरू

     -- ठूला-प्रवाह सिलिन्डर र वायमेटिक एक्चुएटरहरूको लागि दबाव नियन्त्रण: प्याकेजिङ मेसिनहरू, स्वचालित वितरण र ग्लुइङ उपकरणहरू

     - बहु-चरण स्वचालित दबाव स्विचिंग: वेल्डिङ उपकरण, रिभेटिङ् स्टेशनहरू, फिल्म र तार तनाव नियन्त्रण प्रणाली

     --अल्ट्रा-परिशुद्धता वायवीय प्रक्रिया लूप: अर्धचालक निर्माण, अप्टिकल परीक्षण, चिकित्सा परिशुद्धता स्वचालन उपकरण

     -- स्वचालित उत्पादन लाइनहरूमा केन्द्रीकृत रिमोट दबाव समायोजन: एक-स्टप डिजिटल दबाव नियन्त्रणको लागि म्यानुअल नियामकहरूको बहु सेटहरू बदल्नुहोस्

मोडेल चयन दिशानिर्देशहरू

     -- आवश्यक प्रवाह दर अनुसार शृङ्खलाहरू चयन गर्नुहोस्: सूक्ष्म सानो प्रवाहको लागि ITV1100, विश्वव्यापी मध्यम प्रवाहको लागि ITV2100, उच्च प्रवाह भारी शुल्क उपकरणहरूको लागि ITV3100

     -- समायोज्य दबाब दायरा पुष्टि गर्नुहोस् सबै प्रक्रिया कार्य दबाव आवश्यकताहरू पूर्ण रूपमा कभर गर्न (0.005–0.9 MPa पूर्ण दायरा वैकल्पिक)

     - मिल्दो नियन्त्रण संकेत प्रकार: मानक छनोटको रूपमा DC0–10V एनालग भोल्टेज; यदि फिल्डबस डिजिटल नियन्त्रण आवश्यक छ भने समर्पित संचार बोर्ड चयन गर्नुहोस्

     -- माउन्टिङ फारम पुष्टि गर्नुहोस्: आधार माउन्ट / साइड माउन्ट / कोष्ठक माउन्ट साइटमा एयर पाइपलाइन लेआउटसँग मेल खान्छ

एक वाक्य सारांश

     SOLH ITV उच्च प्रवाह इलेक्ट्रो-न्यूमेटिक समानुपातिक भल्भले अल्ट्रा-लार्ज फ्लो क्षमता, IP65 औद्योगिक सुरक्षा र बहु-प्रकार एनालग/फिल्डबस सिग्नल इन्टरफेसहरू सहित सुसज्जित, इलेक्ट्रिक कन्ट्रोल सिग्नलहरू मार्फत स्टेपलेस डिजिटल दबाव समायोजन महसुस गर्दछ, रिमोट, उच्च-परिशुद्धता एयर प्रेसिजनमा कोर नियन्त्रण घटकको रूपमा सेवा गर्दै। प्रणालीहरू।
