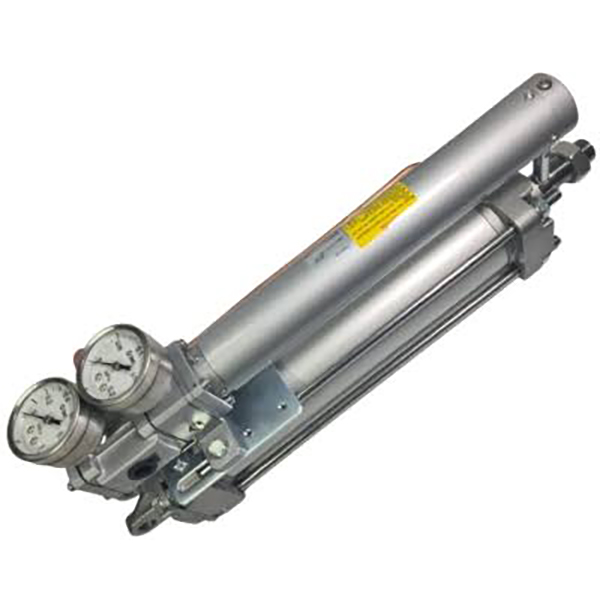

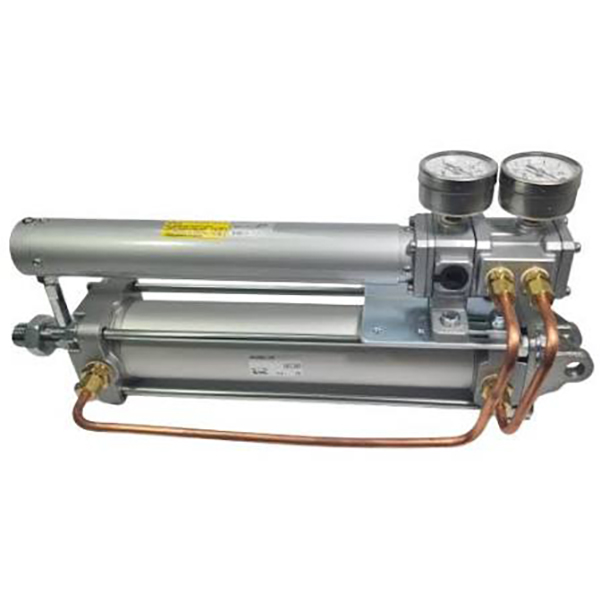

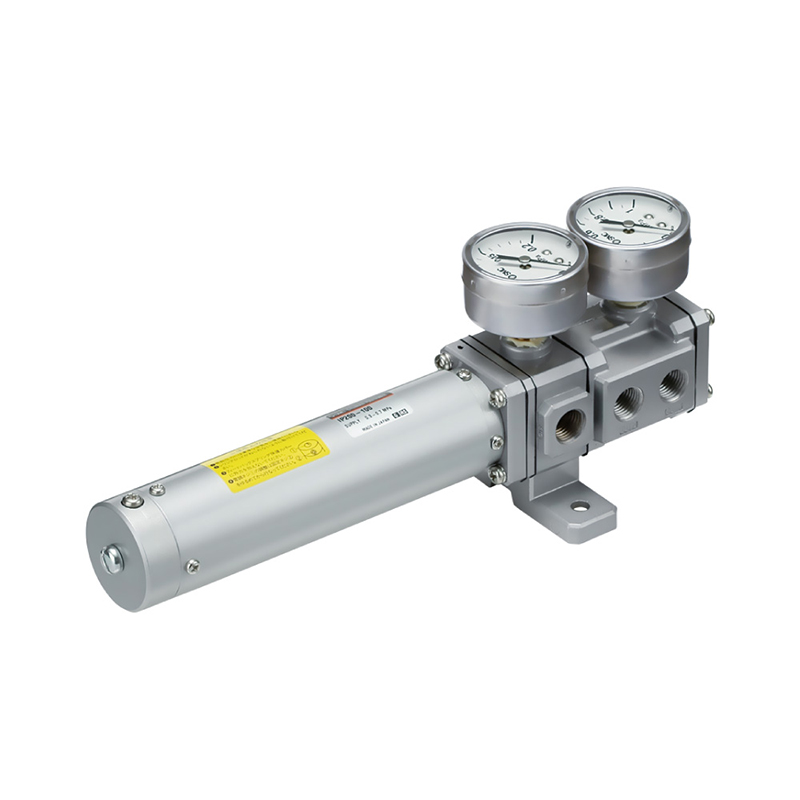

IP200 श्रृंखला वायवीय पायलट सर्वो सिलिन्डर स्थितिकर्ता

ब्रान्ड:रिच टेक्नोलोजी द्वारा SOLH

उत्पादन स्थिति

     रिचज टेक्नोलोजीको SOLH ब्रान्ड अन्तर्गत सुरु गरिएको IP200 श्रृंखला एक वायवीय पाइलट सर्वो सिलिन्डर पोजिसनर हो। यसले मानक सिलिन्डरहरूको लागि उच्च-सटीक समानुपातिक स्थिति नियन्त्रण प्रदान गर्दछ, रैखिक रूपमा 0.02 ~ 0.1MPa वायवीय नियन्त्रण संकेतलाई सिलिन्डर पिस्टन रडको सटीक विस्थापनमा रूपान्तरण गर्दछ। बिजुली आपूर्ति बिना पूर्ण रूपमा हावा-संचालित, यो विस्फोट-प्रवण औद्योगिक वातावरणको लागि आन्तरिक रूपमा सुरक्षित स्थिति समाधान हो।

कोर प्राविधिक निर्दिष्टीकरण

    1. आधारभूत प्यारामिटरहरू

     - मिल्दो सिलिन्डर: बोर ≥ Ø50mm, स्ट्रोक 25~ 300mm (प्रति 1mm वृद्धि अनुकूलन)

     -- नियन्त्रण सिद्धान्त: बल ब्यालेन्स सिद्धान्तमा आधारित नोजल-फ्लेपर सर्वो मेकानिज्म

     -- आपूर्ति हावाको चाप (SUP): 0.3~0.7MPa

     -- इनपुट कन्ट्रोल सिग्नल (IN): मानक ०.०२ ~ ०.१ एमपीए न्यूमेटिक सिग्नल

     -- परिवेश र मध्यम तापमान: -5 ℃ ~ +60 ℃ (मानक संस्करण)

     - पोर्ट थ्रेड: मुख्य पोर्ट Rc1/4; दबाव गेज पोर्ट Rc1/8

     -- नेट वजन: लगभग। 700g (100mm स्ट्रोक मोडेलमा आधारित) नियन्त्रण शुद्धता सूचकांक · संवेदनशीलता: ≤ 0.5% F.S.

     -- रेखीयता: ≤ ±2% F.S

     -- हिस्टेरेसिस: ≤ 1% F.S.

     -- दोहोरिने योग्यता: ≤ ±1% F.S.2।

बल सन्तुलन कार्य सिद्धान्त

     - सिग्नल इनपुट: वायमेटिक नियन्त्रण संकेत पोर्ट IN मा प्रवेश गर्दछ र इनपुट डायाफ्राम धकेल्छ।

     -- सर्वो एम्प्लीफिकेशन: डायाफ्राम विस्थापनले ब्याक प्रेसर समायोजन गर्न नोजल विरुद्ध क्लियरेन्स परिवर्तन गर्दछ, आन्तरिक स्पूललाई ​​एयर सर्किटहरू स्विच गर्न ड्राइभ गर्दछ।

     -- सिलिन्डर एक्चुएशन: डबल-अभिनय सिलिन्डर विस्तार गर्न वा फिर्ता लिन OUT1 / OUT2 पोर्टहरू मार्फत प्रेसराइज्ड एयर आउटपुटहरू।

     - स्थिति प्रतिक्रिया: सिलिन्डर स्ट्रोक गतिले इनपुट संकेतको साथ बल सन्तुलनमा पुग्न कनेक्टिङ रड र प्रतिक्रिया स्प्रिंग मार्फत प्रतिक्रिया डायाफ्रामलाई पछाडि तान्छ; सिलिन्डरलाई लक्षित स्थितिमा सही रूपमा लक गर्न स्पूल तटस्थ स्थितिमा फर्कन्छ।

मोडेल कोड परिभाषा (IP200-XXX-YY)

     -- IP200: आधार श्रृंखला कोड

     -- XXX: मूल्याङ्कन गरिएको स्ट्रोक (25 / 50 / 100 / 150 / 200 / 250 / 300 मिमी)

     --YY ऐच्छिक प्रत्यय: कुनै प्रत्यय छैन: कार्बन स्टील प्रतिक्रिया वसन्त संग मानक मोडेल -T: स्टेनलेस स्टील प्रतिक्रिया वसन्त संग सुसज्जित -XN: कम तापमान संस्करण (-30°C ~ +60°C) -XZ: उच्च तापमान संस्करण (-5°C ~ +80°C)

उदाहरण: IP200-200-T → 200mm स्ट्रोक, स्टेनलेस स्टील प्रतिक्रिया वसन्त।

पोर्ट परिभाषा

     -- SUP: मुख्य हावा आपूर्ति इनपुट (0.3 ~ 0.7MPa)

     -- IN: वायमेटिक नियन्त्रण सिग्नल इनपुट (0.02~ 0.1MPa)

     - OUT1 / OUT2: डबल अभिनय सिलिन्डरको लागि दोहोरो आउटपुट पोर्टहरू

     -- EX: निकास पोर्ट

     -- गेज: दबाव गेज स्थापनाको लागि समर्पित पोर्ट

कोर उत्पादन लाभहरू

     -- उच्च परिशुद्धता विस्फोट-सुरक्षित वायवीय स्थिति इलेक्ट्रिक सर्वो प्रणालीहरूको तुलनात्मक स्थिति सटीकता; कुनै विद्युतीय कम्पोनेन्टहरू बिना पूर्ण रूपमा हावा-संचालित, ज्वलनशील र विस्फोटक कार्य क्षेत्रहरूको लागि आन्तरिक रूपमा सुरक्षित।

     - मानक सिलिन्डरहरूमा सीधा माउन्ट गर्नको लागि कम्प्याक्ट एकीकृत सबै-इन-वन संरचना एकीकृत इकाई डिजाइन, साइटमा स्थापना र नियमित मर्मत प्रक्रियालाई सरल बनाउँदै।

     -- सुविधाजनक क्यालिब्रेसन डिजाइन बिल्ट-इन स्वतन्त्र शून्य समायोजन स्क्रू र स्प्यान समायोजन स्क्रू अतिरिक्त उपकरणहरू बिना साइटमा छिटो क्यालिब्रेसनको लागि।

     - आर्द्र, संक्षारक कार्यशाला वातावरणमा अनुकूलन गर्न कार्बन स्टील वा स्टेनलेस स्टील भेरियन्टहरूमा जंग प्रतिरोध प्रतिक्रिया वसन्तको लागि बहु सामग्री विकल्पहरू उपलब्ध छन्।

     -- व्यापक तापमान दायरा अनुकूलन संस्करण मानक, कम-तापमान र उच्च-तापमान वैकल्पिक मोडेलहरू जटिल परिवर्तनीय तापमान औद्योगिक अवस्थाहरू पूरा गर्न।

विशिष्ट अनुप्रयोग परिदृश्यहरू

     - सटीक स्थिति स्टेशनहरू: काट्ने, प्रेस-फिटिंग, कोटिंग र स्वचालित सामग्री ह्यान्डलिंग उपकरण

     -- औद्योगिक प्रक्रिया नियन्त्रण: भल्भ खोल्ने नियमन, वेब तनाव नियन्त्रण र वेब किनारा सुधार प्रणालीहरू

     - विशेष कठोर वातावरण: रासायनिक प्लान्ट र खानी मेसिनरीका लागि विस्फोट-प्रूफ, धुलो प्रतिरोधी र वाटरप्रूफ उपकरणहरू

     -- वायमेटिक सर्वो कोर एकाई: पूर्ण वायवीय सर्वो स्थिति प्रणाली को केन्द्रीय नियन्त्रण घटक को रूप मा कार्य गर्दछ

सञ्चालन र स्थापना दिशानिर्देश

     -- वायु स्रोत आवश्यकता: नोजल अवरोध र स्थिति विफलता रोक्नको लागि आपूर्ति हावा सुक्खा र फिल्टर शुद्धता ≤5μm संग सफा हुनुपर्छ।

     - क्यालिब्रेसन सन्दर्भ: इष्टतम रैखिक प्रदर्शनको लागि 0.5MPa को मानक आपूर्ति दबाव अन्तर्गत शून्य र स्प्यान समायोजन पूरा गर्नुहोस्।

     - माउन्टिंग दिशा: कुनै पनि कोणमा स्थापना समर्थन गर्दछ; माउन्टिङ लेआउटबाट जोगिनुहोस् जसले एकाइको आन्तरिक असेंबली भित्र गाढा पानी जम्मा गर्छ।

एक वाक्य सारांश

     SOLH IP200 फोर्स-ब्यालेन्स नोजल-फ्लेपर वायमेटिक सर्वो पोजिशनरले 0.02~0.1MPa एयर सिग्नललाई सटीक सिलिन्डर विस्थापनमा रूपान्तरण गर्दछ, उच्च स्थिति सटीकता, विस्फोट-सुरक्षित वायु-मात्र सञ्चालन, शून्य/स्प्यान समायोज्य क्यालिब्रेसन र बहु-टेम्पर कन्ट्रोल कन्ट्रोल विकल्प, प्रो-टेम्पर एकाइको लागि अनुकूलन विकल्प। विस्फोट-प्रूफ रासायनिक, खनन र सटीक स्वचालन उपकरण।
