HSV श्रृंखला ह्यान्ड स्लाइड भल्भ | ३/२ बाटो

SOLH HSV शृङ्खला 3/2-वे ह्यान्ड स्लाइड वायवीय भल्भहरूले इनलाइन स्लिभ पुश-पुल इन्टिग्रेटेड संरचना अपनाउने, मूलधारको AirTAC HSV शृङ्खलाका आयामी विनिर्देशहरूसँग पूर्ण रूपमा सुसंगत र घरेलु समकक्षहरूसँग आदानप्रदान गर्न सकिने। रिटर्न स्प्रिङहरू बिना डिजाइन गरिएको र मेकानिकल सेल्फ-लकिङ पोजिसनिङसँग सुसज्जित, यो भल्भले एक्सियल पुशिङ र तान्दै एयरफ्लो स्विच गर्छ: स्लिभलाई अगाडि धकेल्दा P इनलेट पोर्ट र सामान्य हावा आपूर्तिको लागि काम गर्ने पोर्ट जडान हुन्छ; पछाडि तान्दा हावाको इन्टेक विच्छेद हुन्छ र स्वचालित रूपमा पोर्ट A लाई बिल्ट-इन R निकास पोर्टसँग जोड्छ र पछाडिको पाइपलाइनहरू र एक्चुएटरहरू भित्र अवशिष्ट दबाब द्रुत रूपमा बाहिर निकाल्छ। यसले वायवीय शाखा पाइपलाइनहरू र उपकरण मर्मत कार्यको लागि आवश्यक दबाव राहत भल्भको लागि समर्पित सुरक्षा बन्द-अफ स्विचको रूपमा कार्य गर्दछ। तीन मानक पोर्टहरू कन्फिगर गरिएका छन्: मुख्य कम्प्रेस्ड एयर इनलेटको लागि P, डाउनस्ट्रीम वायमेटिक कम्पोनेन्टहरूमा आउटपुटको लागि, र भल्भ बडी भित्र लुकेको एम्बेडेड बिल्ट-इन R निकास पोर्ट। G1/8 सम्म G1 थ्रेड साइजहरू कभर गर्ने स्पेसिफिकेशनहरूको सम्पत्ति प्रदान गरिन्छ, तीन थ्रेड लेआउट विकल्पहरू (SF एकल भित्री र एकल बाहिरी थ्रेड, SS डबल बाहिरी थ्रेडहरू, FF डबल भित्री थ्रेडहरू); PT टेपर थ्रेड, G समानान्तर थ्रेड र NPT थ्रेड ग्लोबल पाइपिंग मापदण्डहरू फिट गर्न चयन योग्य छन्। हार्ड-एनोडाइज्ड एल्युमिनियम मिश्र धातु भल्भ बडीहरू, स्टेनलेस स्टील एन्टि-रस्ट स्पूलहरू र उच्च-कार्यक्षमता NBR नाइट्राइल रबर सीलिङ रिंगहरूद्वारा निर्मित, भल्भले 0~ 1.0 MPa रेट गरिएको कामको चाप भित्र लुब्रिकेशन-रहित सञ्चालनलाई समर्थन गर्दछ र MPa 5 माथिको दबाबको सामना गर्दछ। अपरेटिङ पुश-पुल फोर्स सहज सञ्चालनको लागि 18 ~ 25 N मा नियन्त्रित हुन्छ, र मेकानिकल लकिङ संरचनाले आकस्मिक स्पर्शको कारणले गर्दा बहाव वा हावा चुहावट बिना दृढतापूर्वक सेट स्थिति कायम राख्छ। डबल-अभिनय सिलिन्डरहरूको अगाडि/पछाडि स्विच गर्न प्रयोग गरिने 4HV रोटरी ह्यान्ड भल्भहरू भन्दा फरक, HSV श्रृंखला पाइपलाइन अन-अफ र प्रेसर रिलिजको लागि मात्र इन्जिनियर गरिएको छ। यो स्थापना ठाउँ बचत गर्न अतिरिक्त माउन्टिंग आधारहरू बिना एयर पाइपलाइनहरू भित्र श्रृंखलामा सीधा स्थापना गर्न सकिन्छ। उपकरण ओभरहाल, मुख्य एयर सर्किट सुरक्षा कट-अफ अटोमेसन टूलिङ, भ्याकुम पाइपलाइन स्विचिङ र शाखा सर्किट स्वतन्त्र वायु स्रोत नियन्त्रण, मर्मतसम्भारको समयमा अवशिष्ट दबाबले ल्याइएको लुकेका खतराहरूलाई प्रभावकारी रूपमा हटाउँछ र साइटमा परिचालन सुरक्षाको ग्यारेन्टी गर्दछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

HSV श्रृंखला 3/2 वे ह्यान्ड स्लाइड भल्भ | सीधा वायवीय स्रोत स्लाइड स्विच मार्फत

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | वायवीय सर्किट म्यानुअल अन-अफ र दबाब राहतको लागि 3/2 मार्ग सेल्फ-लक ह्यान्ड स्लाइड भल्भ

1. उत्पादन अवलोकन

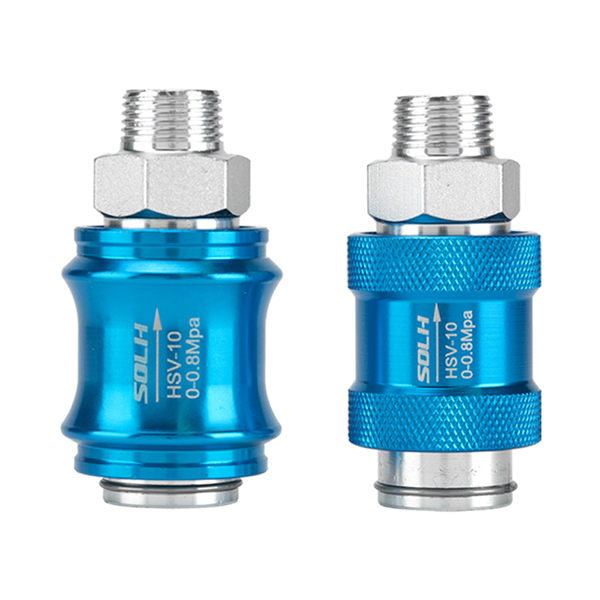

SOLH HSV श्रृंखला एक मानक हो3/2 बाटो हात स्लाइड वायवीय भल्भ स्ट्रेट-थ्रु स्लिभ पुश-पुल संरचनाको साथ, AirTAC HSV शृङ्खला विनिर्देशहरूसँग पूर्ण रूपमा अनुरूप र घरेलु समकक्ष मोडेलहरूसँग विश्वव्यापी रूपमा आदानप्रदानयोग्य। नन-स्प्रिङ सेल्फ-लकिङ डिजाइन अपनाएर, यसले फर्वार्ड पुशिङ र ब्याकवर्ड पुलिङद्वारा दबाब राहत निकासद्वारा हावा आपूर्तिलाई महसुस गर्छ। बिल्ट-इन निकास तर्कको साथ, भल्भले तुरुन्तै पछाडिको पाइपलाइनहरूबाट अवशिष्ट दबावलाई बन्द गर्दा डिस्चार्ज गर्दछ। यो व्यावसायिक रूपमा वायवीय शाखा सर्किटहरूको लागि म्यानुअल मुख्य स्विच र उपकरण मर्मतका लागि एयर कट-अफ सेफ्टी भल्भको रूपमा लागू गरिन्छ, स्थिर सेल्फ-लकिङ र सुरक्षित दबाव राहत प्रदर्शनको विशेषता।

1.1 कोर एयर पोर्ट तर्क र सञ्चालन सिद्धान्त

• एयर पोर्ट परिभाषा: P (एयर इनलेट), ए (वर्किङ आउटलेट), आर (बिल्ट-इन निकास पोर्ट)

• सामान्यतया बन्द राज्य: P-A सर्किट विच्छेद भयो, A-R सर्किट निरन्तर निकासको लागि खुला छ

• काम पुश राज्य: हावा आपूर्तिको लागि P-A सर्किट जडान गरिएको छ, A-R सर्किट दबाब होल्डिंगको लागि बन्द छ

• सञ्चालन सुविधा: मेकानिकल सेल्फ-लकिङ संरचनाको साथ अक्षीय आस्तीन पुश-पुल अपरेशन, हातहरू रिहा गरेपछि कुनै स्थिति विचलन छैन

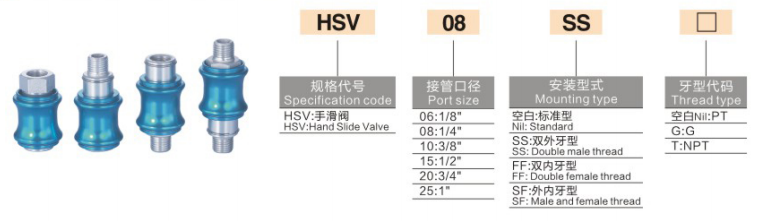

2. मोडेल कोडिङ नियम र थ्रेड निर्दिष्टीकरण

कोडिङ तर्क: HSV [पोर्ट साइज] - [थ्रेड स्ट्रक्चर कोड] + [थ्रेड प्रकार कोड]

2.1 पोर्ट साइज विशिष्टता

• 06: G1/8 (PT1/8)

• 08: G1/4 (PT1/4)

• 10: G3/8 (PT3/8)

• 15: G1/2 (PT1/2)

• 20: G3/4

• 25: G1

2.2 थ्रेड संरचना प्रत्यय कोड

• SF: मानक संरचना, एक छेउको बाह्य थ्रेड + एक छेउको आन्तरिक थ्रेड (सबैभन्दा सामान्य मोडेल)

• SS: दुबै छेउमा दोहोरो बाह्य थ्रेड

• FF: दुबै छेउमा डबल आन्तरिक थ्रेड

2.3 थ्रेड प्रकार कोड

• पूर्वनिर्धारित: PT टेपर थ्रेड

• G: ब्रिटिश मानक समानान्तर धागा

• T: NPT अमेरिकी मानक टेपर धागा

मोडेल उदाहरण: HSV08-SF | G1/4 पोर्ट, मानक एक-बाह्य-एक-आन्तरिक थ्रेड ह्यान्ड स्लाइड भल्भ, बजारमा सबैभन्दा व्यापक रूपमा प्रयोग हुने विशिष्टता

2.4 पूर्ण शृङ्खला मुख्यधारा निर्दिष्टीकरण प्यारामिटरहरू

मोडेल	थ्रेड साइज	प्रभावकारी क्षेत्र	Cv मान	मिल्दो ट्यूब
HSV06	G1/8	23mm²	1.28	φ4/φ6
HSV08	G1/4	40mm²	2.20	φ6/φ8
HSV10	G3/8	62mm²	3.50	φ१०
HSV15	G1/2	140mm²	7.80	φ12/φ16
HSV20	G3/4	250mm²	13.8	φ२०
HSV25	G1	392mm²	21.8	φ२५

3. कोर प्राविधिक प्यारामिटरहरू

प्यारामिटर वस्तु	विशिष्टता
कार्य दबाव दायरा	0～1.0MPa
प्रमाण दबाव	1.5MPa
काम गर्ने माध्यम	फिल्टर संकुचित हावा (≥40μm), ल्युब-मुक्त सञ्चालन
काम गर्ने तापमान दायरा	-20 ℃～+70 ℃
शारीरिक सामग्री	कडा anodized एल्युमिनियम मिश्र धातु
स्पूल सामाग्री	स्टेनलेस स्टील, पहिरन प्रतिरोधी र विरोधी रस्ट
सील सामग्री	NBR nitrile रबर, टिकाऊ वायुरोधी सील
सञ्चालन जोर	18～25N, चिकनी पुश-पुल र स्थिर सेल्फ-लकिङ
निकास संरचना	बिल्ट-इन लुकेको निकास प्वाल, तत्काल अवशिष्ट दबाव राहत

4. संरचनात्मक कोर लाभहरू

• इनलाइन सीधा-स्थापना मार्फत: वायवीय शाखा पाइपलाइनहरूमा श्रृंखला जडानको लागि डिजाइन गरिएको, कुनै आधार आवश्यक पर्दैन, साधारण र ठाउँ-बचत लेआउटको लागि हावा पाइपको बीचमा सीधा थ्रेड र स्थापना गर्न सकिन्छ।

• सुरक्षित 3/2 मार्ग दबाब राहत तर्क: हावाको सेवन बन्द गर्न तान्नुहोस् र पछाडिका सिलिन्डरहरू र पाइपलाइनहरूबाट सबै अवशिष्ट दबाब छोड्नुहोस्; हावा आपूर्ति र दबाब होल्डिङ पुनर्स्थापित गर्न धक्का। प्रभावकारी रूपमा उपकरण मर्मतसम्भारको समयमा अवशिष्ट दबाव खतराहरू हटाउँछ।

• भरपर्दो आत्म-लक प्रदर्शन: मेकानिकल पोजिसनिङ सेल्फ-लकिङ संरचना, कुनै वसन्त रिसेट, सञ्चालन पछि स्थिर स्थिति, कुनै आकस्मिक विस्थापन वा हावा चुहावट।

• विविध थ्रेड मिलान: बहुविध थ्रेड संरचना र प्रकारहरू वैकल्पिक, द्रुत फिटिंग, आन्तरिक थ्रेड जोइन्टहरू र साइटमा लचिलो एसेम्बलीको लागि KQ2 एयर पाइपहरूसँग पूर्ण रूपमा मिल्दो।

• टिकाऊ विरोधी जंग संरचना: हार्ड एनोडाइज्ड एल्युमिनियम बडी र स्टेनलेस स्टील स्पूलले जटिल वातावरणमा पहिरन प्रतिरोध, अक्सीकरण प्रतिरोध र दीर्घकालीन स्थिर सञ्चालन प्राप्त गर्दछ।

5. चयन भेद: HSV ह्यान्ड स्लाइड भल्भ बनाम 4HV ह्यान्ड रोटरी भल्भ

तुलना वस्तु	HSV ह्यान्ड स्लाइड भल्भ (३/२ बाटो)	4HV ह्यान्ड रोटरी भल्भ (4/2/3 मार्ग)
एयर पोर्ट कन्फिगरेसन	3 पोर्टहरू (P/A/R), अन-अफ र दबाब राहतको लागि समर्पित	4 पोर्टहरू (P/A/B/R), दोहोरो-सर्किट सिलिन्डर स्विचिङका लागि
सञ्चालन मोड	अक्षीय आस्तीन पुश-पुल	90° घुंडी रोटेशन
कोर आवेदन	वायमेटिक शाखा स्विच, मर्मत हावा कट-अफ र दबाव राहत	सिलिन्डर विस्तार र फिर्ता लिने को प्रत्यक्ष म्यानुअल नियन्त्रण

6. विशिष्ट अनुप्रयोग परिदृश्यहरू

• एकल सिलिन्डर शाखा नियन्त्रण: उपकरण बन्द र मर्मतका लागि म्यानुअल एयर कट-अफ र अवशिष्ट दबाब राहत महसुस गर्न वायु स्रोत र सोलेनोइड भल्भ बीच स्थापित।

• उपकरण मुख्य एयर कट-अफ: समग्र द्रुत दबाव राहत र सुरक्षित शटडाउन सञ्चालनको लागि टूलिङ उपकरणको मुख्य एयर इनटेक पाइपलाइनमा माउन्ट गरिएको।

• भ्याकुम सर्किट स्विचिंग: म्यानुअल स्टार्ट-स्टप नियन्त्रणको लागि भ्याकुम पम्प शाखा सर्किटहरूमा लागू गरियो; भल्भ तान्नुहोस् भ्याकुम दबाव चाँडै जारी गर्न र सुरक्षित सञ्चालन सुनिश्चित गर्न।

एक वाक्य सारांश

SOLH HSV शृङ्खला एक 3/2 तरिकाले सेल्फ-लकिङ स्ट्रेट-थ्रु ह्यान्ड स्लाइड भल्भ बिल्ट-इन प्रेसर रिलिफ प्रकार्यको साथ हो। ल्युब-फ्री सञ्चालन, विविध थ्रेड विकल्पहरू र सुरक्षित अवशिष्ट दबाव निकास तर्कको विशेषता रहेको, यो वायवीय सर्किट मर्मत र शाखा अन-अफ नियन्त्रणको लागि मानक म्यानुअल एयर स्रोत स्विच भल्भ हो।
