CY3 श्रृंखला चुम्बकीय युग्मन रडलेस सिलिन्डर | CY3B आधारभूत / CY3R प्रत्यक्ष माउन्ट प्रकार
ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

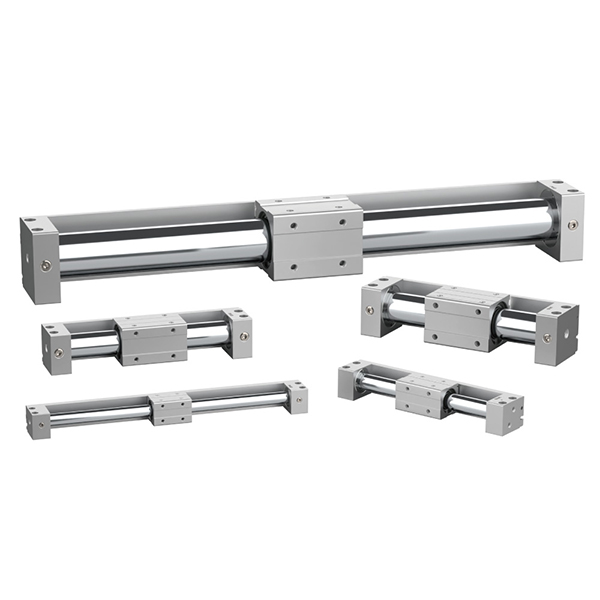

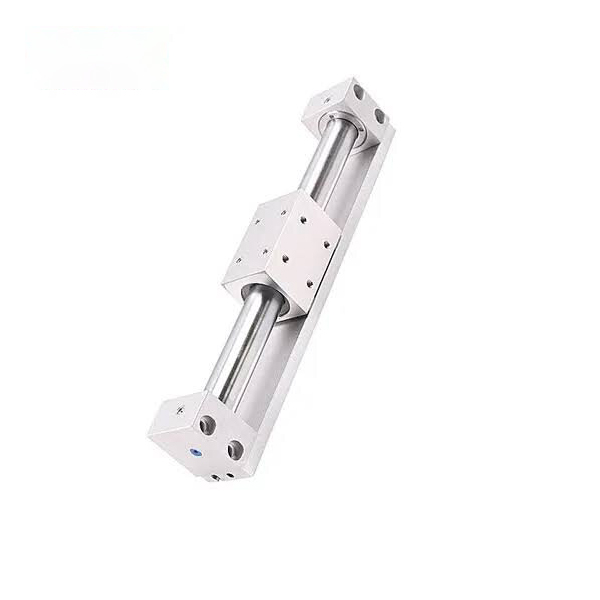

CY3R

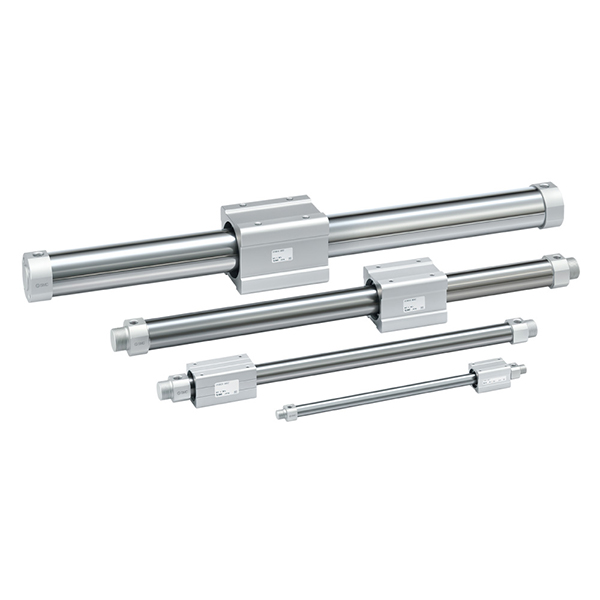

CY3B
SOLH CY3 शृङ्खला क्लासिक SMC CY1 शृङ्खलामा आधारित अपग्रेड गरिएको चुम्बकीय युग्मन रडलेस सिलिन्डर हो, जसलाई दुई मुख्यधारा मोडेलहरूमा विभाजन गरिएको छ: माउन्टिङ सतह बिना CY3B आधारभूत प्रकार र CY3R प्रत्यक्ष माउन्टिङ प्रकार। यसले बलियो चुम्बकीय युग्मन मार्फत आन्तरिक पिस्टन र बाहिरी स्लाइड तालिकाको सिंक्रोनस आन्दोलनलाई महसुस गर्दै पूर्ण रूपमा संलग्न चुम्बकीय गैर-सम्पर्क प्रसारण संरचना अपनाउछ। शून्य चुहावट, धुलो-मुक्त र प्रदूषण-मुक्त सञ्चालन, अल्ट्रा-लामो स्ट्रोक र कम्प्याक्ट स्थापनाको विशेषता रहेको, यो क्लीन-ग्रेड, हल्का-देखि-मध्यम लोड, लामो दूरीको रैखिक ड्राइभिङ परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छ। φ6 देखि φ63mm सम्मको बोर दायरा र 5000mm को अधिकतम स्ट्रोकको साथ, यसले परम्परागत टाई-रड सिलिन्डरहरूको तुलनामा 50% स्थापना ठाउँ बचत गर्छ र उच्च-मानक स्वचालित उत्पादन लाइनहरूको लागि मनपर्ने सफा लामो-स्ट्रोक ड्राइभिङ समाधानको रूपमा कार्य गर्दछ।
• चुम्बकीय युग्मन प्रसारण र शून्य चुहावट सफा सञ्चालन: पिस्टन र स्लाइड तालिकाले पूर्ण रूपमा संलग्न सिलिन्डर ब्यारेल डिजाइनको साथ चुम्बकीय सिंक्रोनस ड्राइभिङ अपनाउने गर्दछ। कुनै पिस्टन रड बाहिरी रूपमा फैलिएको छैन, पूर्ण हावा टाइटनेस, शून्य चुहावट र शून्य धुलो प्रदूषण प्राप्त गर्दछ। यसले खाद्य प्रशोधन, चिकित्सा उपकरण र अर्धचालक इलेक्ट्रोनिक्स जस्ता कडा उत्पादन वातावरणहरूसँग पूर्ण रूपमा मेल खान्छ।
• परिष्कृत स्थायित्वको साथ CY1 अपग्रेड गरिएको संस्करण: परम्परागत CY1 शृङ्खलाको तुलनामा, पहिरन-प्रतिरोधी घण्टीको लम्बाइ ७०% ले बढेको छ, जसले असर क्षमता र स्लाइडिङ स्थिरतालाई प्रभावकारी रूपमा सुधार गर्छ। डस्टप्रुफ रिङको बिल्ट-इन लुब्रिकेशन रिटेनरले स्थायी सुरक्षात्मक लुब्रिकेटिङ फिल्म बनाउँछ, न्यूनतम कामको दबाबलाई ०.१२MPa मा घटाउँछ र सेवा जीवनलाई धेरै विस्तार गर्छ। φ6 स्पेसिफिकेशन बाहेक, अन्य सबै मोडेलहरूले सीधा प्रतिस्थापन र अपग्रेडको लागि CY1 जस्तै माउन्टिंग आयामहरू कायम राख्छन्।
• CY3B आधारभूत प्रकार न्यूनतम संरचना: चिकनी सिलिन्डर ब्यारेलमा कुनै आरक्षित माउन्टिंग सतह छैन र फिक्सेसनको लागि दुई-अन्त समर्थन कोष्ठकहरू आवश्यक पर्दछ। स्लाइड तालिका अन्तर्निर्मित मार्गनिर्देशन संरचना संग सुसज्जित छैन, त्यसैले बाह्य रैखिक गाइड वा गाइड रड सनकी लोड र चुम्बकीय decoupling विफलता रोक्न अनिवार्य छन्।
• मानक रबर बफर र उच्च गति वैकल्पिक विशिष्टता: बिल्ट-इन डुअल-एन्ड रबर बफरहरूले सञ्चालन प्रभावलाई अवशोषित गर्दछ र स्थिर पारम्परिक चक्रीय सञ्चालनको लागि चलिरहेको आवाज कम गर्दछ। वैकल्पिक X160 उच्च-गति विशिष्टताले 1500mm/s को अधिकतम अपरेटिङ गतिलाई उच्च-फ्रिक्वेन्सी द्रुत-गतिमा काम गर्ने अवस्थाहरूमा अनुकूलन गर्न समर्थन गर्दछ।
• सुविधाजनक चुम्बकीय स्विच स्थापना: सिलिन्डर बडीको दुबै छेउमा पूर्व-आरक्षित स्विच ग्रुभहरू D-M9 श्रृंखला चुम्बकीय स्विचहरूसँग उपयुक्त छन्, स्ट्रोक स्थितिको लागि लचिलो र सही वास्तविक-समय स्थिति प्रतिक्रिया महसुस गर्दै।

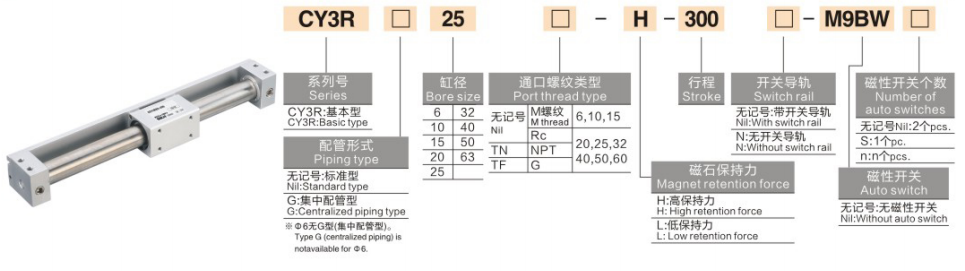

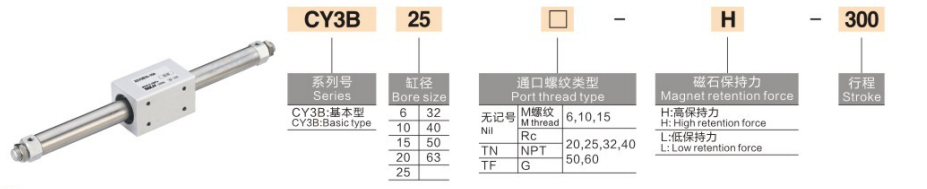

1. मोडेल उदाहरणहरू: CY3B20-500 | CY3B40-800-M9PL
|
कोड खण्ड |
विशिष्टता अर्थ |
|
CY3B / CY3R |
श्रृंखला कोड: CY3B = आधारभूत प्रकार; CY3R = प्रत्यक्ष माउन्ट प्रकार (चुम्बकीय युग्मन रडलेस सिलिन्डर) |
|
६/१०/१५/२०/२५/३२/४०/५०/६३ |
कोर बोर साइज (मिमी) |
|
५०~५००० |
स्ट्रोक लम्बाइ (मिमी): मानक 50 ~ 1000 मिमी; अधिकतम विस्तारित 5000mm अल्ट्रा-लामो स्ट्रोक |
|
-M9PL / M9 श्रृंखला |
स्ट्रोक स्थिति पत्ता लगाउनको लागि वैकल्पिक चुम्बकीय स्विच |
2. मानक अर्डर सन्दर्भ उदाहरणहरू
• CY3B20-500: 20mm बोर, 500mm स्ट्रोक, चुम्बकीय स्विच बिना आधारभूत प्रकार
• CY3B40-800-M9PL: 40mm बोर, 800mm स्ट्रोक, चुम्बकीय स्थिति स्विचको साथ आधारभूत प्रकार
१ आधारभूत सामान्य विनिर्देशहरू
• सञ्चालन मोड: डबल-अभिनय चुम्बकीय युग्मन गैर-सम्पर्क प्रसारण
• काम गर्ने तरल पदार्थ: संकुचित हावा (तेल-रहित सञ्चालन मानक)
• परिवेशको तापक्रम: 5 ~ 60 ℃ (चिसो वातावरण छैन)
• कार्य दबाव दायरा: ०.१२ ~ ०.७ एमपीए; प्रमाण दबाव: 1.0MPa
• सञ्चालन गति: 50 ~ 500mm/s (मानक); अधिकतम 1500mm/s (वैकल्पिक X160 उच्च-गति विशिष्ट)
• बफर मोड: मानक दोहोरो-अन्त रबर बफर
• चुम्बकीय होल्डिंग बल: 19.6 ~ 2450N (बोर साइजसँगै बढ्छ)
२ प्रमुख कार्यसम्पादन प्यारामिटर चार्ट (@0.5MPa)
|
बोर φ (मिमी) |
सैद्धान्तिक जोर (N) |
सिफारिस गरिएको लोड (किग्रा) |
चुम्बकीय होल्डिङ फोर्स (N) |
पोर्ट साइज |
|
6 |
17 |
0.5 |
19.6 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
लोड र थ्रस्ट द्वारा 1 बोर साइज चयन
• φ6~φ15 (माइक्रो लाइट ड्युटी): लोडको लागि उपयुक्त ≤2.5kg, इलेक्ट्रोनिक र चिकित्सा उपकरणहरूमा मिनी कम्पोनेन्टहरूको छोटो-स्ट्रोक सटीक स्थानान्तरणको लागि समर्पित।
• φ20~φ32 (जनरल लाइट ड्युटी): सामान्य स्वचालित उत्पादन लाइनहरूमा परम्परागत लामो-स्ट्रोक पुशिङ र पुलिङ (≤1000mm) को लागि आदर्श, 4~10kg हल्का लोडसँग मिलाइएको।
• φ40~φ63 (मध्यम शुल्क): 16 ~ 40kg मध्यम लोड परिदृश्यहरूको लागि लागू, भारी लामो-स्ट्रोक ह्यान्डलिंग र खाद्य र प्याकेजिङ उद्योगहरूमा उच्च आवृत्ति चक्रीय सञ्चालनको लागि उपयुक्त।
2 स्ट्रोक र मार्गनिर्देशन प्रणाली चयन
• स्ट्रोक दायरा: मानक स्ट्रोक कभर 50 ~ 1000mm; विशेष लामो दूरीको ड्राइभिङ मागहरूको लागि 5000mm सम्म विस्तारित अल्ट्रा-लामो स्ट्रोक।
• अनिवार्य बाह्य मार्गदर्शक डिजाइन: CY3B आधारभूत प्रकारको कुनै बिल्ट-इन मार्गदर्शक संरचना छैन। बाह्य रैखिक स्लाइड रेलहरू वा गाईड रडहरू लोडलाई समर्थन गर्न र सनकी बल विचलनको कारणले चुम्बकीय डिकपलिंग रोक्न सुसज्जित हुनुपर्छ।
• मानक फिक्सिङ विधि: स्थिर चुम्बकीय युग्मन सञ्चालन सुनिश्चित गर्दै, निलम्बित सिलिन्डर बडी र शून्य सम्पर्क घर्षणको साथ वैकल्पिक दुई-अन्त समर्थन कोष्ठकहरूद्वारा फिक्स गरिएको।
3 वातावरण र कार्यात्मक कन्फिगरेसन चयन
• स्वच्छ वातावरणको लागि प्राथमिकता: शून्य चुहावट र प्रदूषण-मुक्त डिजाइन खाद्य, चिकित्सा र इलेक्ट्रोनिक अर्धचालक उद्योगहरूमा कडा धुलो-मुक्त र बाँझ काम गर्ने अवस्थाहरूमा अनुकूल हुन्छ।
• उच्च गतिको कार्य अवस्था अपग्रेड: वैकल्पिक X160 उच्च-गति विशिष्टता (अधिकतम 1500mm/s) चयन गर्नुहोस्, उच्च-गति प्रभाव हटाउन र स्थिर सञ्चालन सुनिश्चित गर्न बाह्य हाइड्रोलिक बफरहरूसँग सुसज्जित।
• सटीक स्थिति प्रतिक्रिया: दुई-बिन्दु वा बहु-बिन्दु सटीक स्ट्रोक स्थिति र संकेत प्रतिक्रिया महसुस गर्न D-M9 श्रृंखला चुम्बकीय स्विचहरू संग सुसज्जित।
|
तुलना वस्तु |
CY3B (आधारभूत प्रकार) |
CY3R (डायरेक्ट माउन्ट प्रकार) |
|
माउन्ट गर्ने विधि |
दुई-अन्त कोष्ठक द्वारा निश्चित, सिलिन्डर शरीर निलम्बित |
उपकरण प्लेटफर्ममा सीधा तल माउन्टिंग |
|
स्थापना स्पेस |
कोष्ठक ठाउँ चाहिन्छ, थोरै ठूलो पेशा |
कुनै कोष्ठक आवश्यक छैन, 20% स्थापना ठाउँ बचत गर्दछ |
|
लागू परिदृश्यहरू |
निलम्बित स्थापना, दुई-अन्त समर्थन स्थिति |
|
|
लागत स्तर |
कम (कुनै एकीकृत माउन्टिंग सतह) |
मध्यम (एकीकृत माउन्टिंग आधारको साथ) |
• सफा कोठा सामाग्री स्थानान्तरण: शून्य चुहावट र धुलो-रहित चुम्बकीय युग्मन संरचना स्वच्छ वातावरण दूषित नगरी इलेक्ट्रोनिक, अर्धचालक र चिकित्सा धुलो-रहित कार्यशालाहरूमा लामो दूरीको सामग्री ह्यान्डलिङको लागि आदर्श हो।
• खाद्य र पेय प्याकेजिङ लाइनहरू: रस्ट-प्रूफ स्टेनलेस स्टील सिलिन्डर ब्यारेल सफा गर्न सजिलो सतहको साथ स्वच्छ उत्पादन मापदण्डहरू अनुकूल हुन्छ, खाद्य प्रशोधन उपकरणहरूमा हल्का र मध्यम-कर्तव्य वर्कपीसहरूको लामो-स्ट्रोक विस्थापनको लागि उपयुक्त।
• उपकरण ढोका र कभर ड्राइभिङ: कुनै पनि रड एक्सटेन्सन डिजाइनले बाह्य ठाउँ बचत गर्दैन, स्वचालित उपकरण सुरक्षात्मक ढोका र शिल्डिङ कभरहरूको कम्प्याक्ट लामो-स्ट्रोक खोल्ने र बन्द गर्ने ड्राइभिङमा पूर्ण रूपमा लागू हुन्छ।
• लामो-स्ट्रोक प्रेसिजन पोजिसनिङ प्लेटफर्म: स्थिर दोहोरिने स्थिति सटीकता प्राप्त गर्न बाह्य उच्च-सटीक दिशानिर्देशन रेलहरूसँग सहकार्य गर्दछ, 1 ~ 2m लामो दूरीको सटीक स्थिति र असेंबली लाइनहरूको चक्रीय सन्देशको लागि उपयुक्त।
• टाई-रड सिलिन्डरहरूको लागि स्पेस-सेभिङ प्रतिस्थापन: लामो-स्ट्रोक (>500mm) परिदृश्यहरूमा परम्परागत टाई-रड सिलिन्डरहरूको ठाउँ ओगटेको समस्या समाधान गर्दछ, कम्प्याक्ट उपकरण डिजाइनको लागि 50% द्वारा समग्र उपकरण स्थापना ठाउँ घटाउँछ।
१. बोर साइज पुष्टिकरण: सुरक्षा कारक ≥2 को साथ लोड वजनको आधारमा आवश्यक थ्रस्ट गणना गर्नुहोस्। सिफारिस गरिएका नियमहरू: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63।
२. स्ट्रोक विशिष्टता पुष्टिकरण: परम्परागत मागहरूको लागि मानक 50 ~ 1000mm स्ट्रोक चयन गर्नुहोस्; 5000mm सम्म अल्ट्रा-लामो स्ट्रोकको लागि विस्तारित विशिष्टता छनौट गर्नुहोस्।
३. कार्यात्मक कन्फिगरेसन मिलान: स्वच्छ प्रदूषण-रहित काम गर्ने अवस्थाको लागि प्राथमिकता चयन; द्रुत सञ्चालनको लागि X160 उच्च-गति विशिष्ट + हाइड्रोलिक बफरमा अपग्रेड गर्नुहोस्; वास्तविक-समय स्थिति पत्ता लगाउनको लागि D-M9 श्रृंखला चुम्बकीय स्विचहरू थप्नुहोस्।
SOLH CY3 श्रृंखला चुम्बकीय युग्मन रडलेस सिलिन्डर एक अपग्रेड गरिएको CY1 क्लिन-ग्रेड तेल-रहित एक्चुएटर हो, शून्य चुहावट, 5000mm अल्ट्रा-लामो स्ट्रोक, कम सुरु हुने दबाब र दोहोरो माउन्ट प्रकारहरू, इष्टतम स्पेस-सेभिंग लामो-स्ट्रोक समाधान रैखिक औटोलोड लाइटरियम-मेड उपकरणको लागि इष्टतम ठाउँको रूपमा सेवा गर्दै।
