ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH
CY1S
CY1L
SOLH CY1 श्रृंखला एक क्लासिक र किफायती चुम्बकीय युग्मन रडलेस सिलिन्डर हो, अपग्रेड गरिएको CY3 श्रृंखलाको आधारभूत पूर्ववर्तीको रूपमा सेवा गर्दै। यसले एक गैर-सम्पर्क चुम्बकीय सिंक्रोनस ड्राइभिङ संरचना अपनाउछ, जहाँ आन्तरिक पिस्टन र बाहिरी स्लाइड तालिका बलियो चुम्बकीय बल मार्फत एक साथ चल्छ। पूर्ण रूपमा संलग्न शून्य-रिसाव सञ्चालन, कम्प्याक्ट संरचना र लागत-प्रभावी कार्यसम्पादनको विशेषता रहेको, यो हल्का-देखि-मध्यम लोड र मध्यम-लामो स्ट्रोक रैखिक ड्राइभिङ अनुप्रयोगहरूमा समर्पित छ। φ6 देखि φ63mm सम्मको बोर दायरा, 1000mm सम्मको मानक स्ट्रोक र 1500mm को अधिकतम विस्तारित स्ट्रोकको साथ, यो शृङ्खलाले बहु-परिदृश्य मागहरू पूरा गर्न विविध मार्गनिर्देशन मोडेलहरू समेट्छ, यसलाई सामान्य स्वचालित उत्पादन लाइनहरूको लागि मनपर्ने बजेट-अनुकूल क्लीन-ग्रेड रडलेस एक्चुएटर बनाउँछ।
• चुम्बकीय युग्मन ड्राइभ र सफा शून्य-रिसाव प्रदर्शन: पिस्टन र स्लाइड टेबलमा निर्मित उच्च-शक्ति स्थायी चुम्बकहरूले गैर-मेकानिकल सिंक्रोनस प्रसारणलाई महसुस गर्छन्। पूर्ण रूपमा संलग्न सिलिन्डर ब्यारेलले हावा चुहावट र धुलो उत्सर्जनलाई हटाउँछ, इलेक्ट्रोनिक्स, चिकित्सा उपकरण र खाद्य प्रशोधन उद्योगहरूमा कडा सफा काम गर्ने वातावरणमा पूर्ण रूपमा अनुकूलन गर्दै।
• क्लासिक आधार संरचना र उच्च लागत प्रदर्शन: थोरै कम्पोनेन्टहरू सहितको न्यूनतम मेकानिकल संरचना अपनाउदै, CY1 शृङ्खलाले प्रभावकारी रूपमा उत्पादन लागत घटाउँछ र अपग्रेड गरिएको CY3 शृङ्खलाभन्दा उच्च लागत प्रतिस्पर्धात्मकता प्रदान गर्दछ। आधारभूत CY1B मोडेलमा कुनै एकीकृत माउन्टिंग सतह छैन र स्थापनाको लागि दोहोरो-अन्त समर्थन कोष्ठकहरू आवश्यक पर्दछ। आधारभूत पहिरन-प्रतिरोधी घण्टी र डस्टप्रुफ घण्टी कन्फिगरेसनले सुसज्जित, यसले कम्तीमा ०.१८MPa को काम गर्ने दबाब दिन्छ, अलिकति छोटो सेवा जीवनको साथ तर परम्परागत मानक कार्य अवस्थाहरूको लागि पूर्ण रूपमा सक्षम छ।
• पूर्ण कभरेजको लागि विविध व्युत्पन्न मोडेलहरू: पूर्ण उत्पादन लाइनअपले विभिन्न परिशुद्धता र लोड मागहरूसँग मेल खाने धेरै मार्गनिर्देशन प्रकारहरू समावेश गर्दछ:
• CY1B: मार्गदर्शक संरचना र माउन्टिंग सतह बिना आधारभूत प्रकार, बाह्य गाइड रेल र दोहोरो-अन्त कोष्ठकहरू आवश्यक पर्दछ।

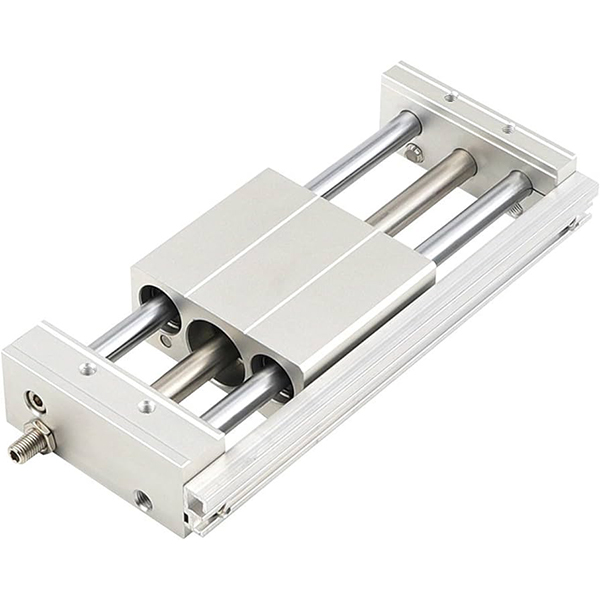

• CY1S: बिल्ट-इन स्लाइडिङ बियरिङको साथ स्लाइड गाइड प्रकार, बाह्य गाइडहरू बिना लाइट-लोड सञ्चालनलाई समर्थन गर्दछ।

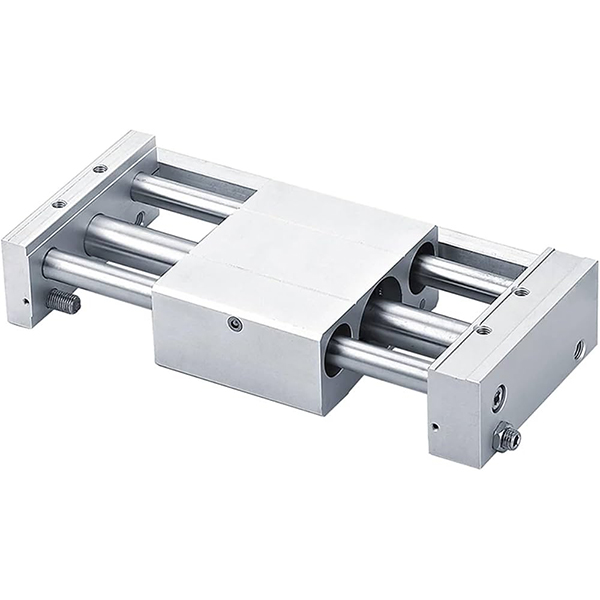

• CY1L: स्थिर उच्च-फ्रिक्वेन्सी आन्दोलनको लागि अल्ट्रा-स्मूद स्लाइडिङ र वर्धित लोड क्षमताको साथ बल बेयरिङ गाइड प्रकार।
• CY1H: सटीक स्थानान्तरण परिदृश्यहरूको लागि उत्कृष्ट दोहोरिने स्थिति सटीकताको साथ उच्च सटीक मार्गनिर्देशन प्रकार।
• CY1F: 29% कम समग्र उचाइको साथ कम-प्रोफाइल पातलो प्रकार, अल्ट्रा-कम्प्याक्ट उपकरण स्थापना स्थानहरूको लागि पूर्ण रूपमा उपयुक्त।
• मानक बफर र वैकल्पिक उच्च गति कन्फिगरेसन: मानक दोहोरो-अन्त रबर बफरहरूले प्रभावकारी रूपमा सञ्चालन प्रभावलाई अवशोषित गर्छन् र दौडिरहेको आवाज कम गर्छन्। वैकल्पिक बाह्य हाइड्रोलिक बफरहरूले मध्यम-उच्च गति चक्रीय कार्य अवस्थाहरूको लागि 500mm/s को अधिकतम गतिमा स्थिर सञ्चालनलाई समर्थन गर्दछ।
• चुम्बकीय स्विच को व्यापक अनुकूलता: सिलिन्डर बडीमा आरक्षित सार्वभौमिक स्विच ग्रुभहरू D-M9 शृङ्खला र D-A9 श्रृंखला चुम्बकीय स्विचहरूसँग मिल्दोजुल्दो छन्, जसले मनमानी स्थिति स्थापना र लचिलो स्ट्रोक संकेत प्रतिक्रियालाई अनुमति दिन्छ।

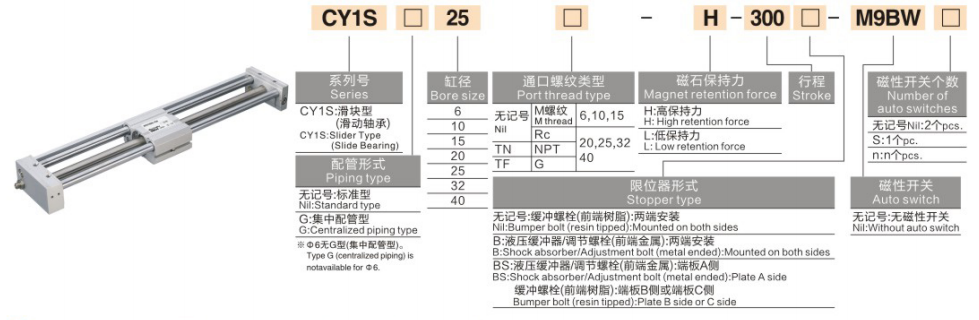

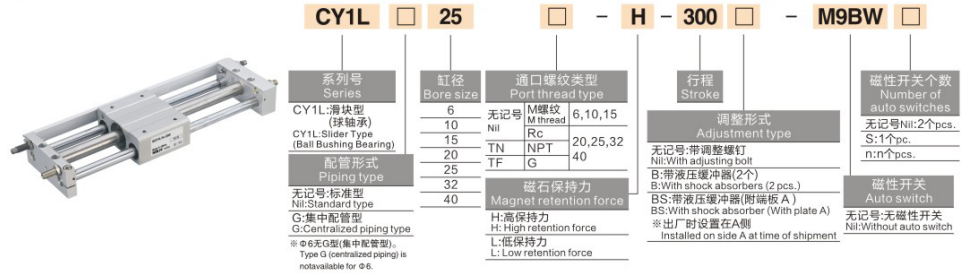

मोडेल उदाहरणहरू: CY1B20-500 | CY1S40-800-M9PL
|
कोड खण्ड |
विशिष्टता अर्थ |
|
CY1 |
श्रृंखला कोड: क्लासिक चुम्बकीय युग्मन रडलेस सिलिन्डर (आधार आर्थिक मोडेल) |
|
B/S/L/H/F |
संरचना प्रकार: B = आधारभूत; S = स्लाइड गाइड; एल = बल असर गाइड; H = उच्च परिशुद्धता गाइड; F=लो प्रोफाइल गाइड |
|
६/१०/१५/२०/२५/३२/४०/५०/६३ |
कोर बोर साइज (मिमी) |
|
५०~१५०० |
स्ट्रोक लम्बाइ (मिमी): मानक 50 ~ 1000 मिमी; अधिकतम विस्तारित 1500mm |
|
-M9PL |
स्थिति पत्ता लगाउनको लागि वैकल्पिक D-M9 श्रृंखला चुम्बकीय स्विच |
मानक अर्डर सन्दर्भ उदाहरणहरू
• CY1B20-500: 20mm बोर, 500mm स्ट्रोक, चुम्बकीय स्विच बिना आधारभूत प्रकार
• CY1S40-800-M9PL: 40mm बोर, 800mm स्ट्रोक, चुम्बकीय स्थिति स्विचको साथ स्लाइड गाइड प्रकार
1. आधारभूत सामान्य निर्दिष्टीकरणहरू
• सञ्चालन मोड: डबल-अभिनय चुम्बकीय युग्मन गैर-सम्पर्क सिंक्रोनस प्रसारण
• काम गर्ने तरल पदार्थ: संकुचित हावा (तेल-रहित सञ्चालन मानक)
• परिवेशको तापक्रम: 5 ~ 60 ℃ (कुनै चिसो काम गर्ने वातावरण छैन)
• कार्य दबाव दायरा: ०.१८~०.७एमपीए; प्रमाण दबाव: 1.05MPa
• मानक सञ्चालन गति: 50~ 500mm/s
• बफर मोड: मानक दोहोरो-अन्त रबर बफर; उच्च-गति परिदृश्यहरूको लागि वैकल्पिक बाह्य हाइड्रोलिक बफर
• चुम्बकीय होल्डिंग बल: 49~2450N (बोर साइजसँगै क्रमशः बढ्छ)
2. मुख्य कार्यसम्पादन प्यारामिटर चार्ट (@0.5MPa)
|
बोर φ (मिमी) |
सैद्धान्तिक जोर (N) |
सिफारिस गरिएको लोड (किग्रा) |
चुम्बकीय होल्डिङ फोर्स (N) |
पोर्ट साइज |
|
6 |
17 |
0.5 |
49 |
M3×0.5 |
|
10 |
39 |
1 |
53.9 |
M5×0.8 |
|
15 |
88 |
2.5 |
127 |
M5×0.8 |
|
20 |
157 |
4 |
226 |
Rc1/8 |
|
25 |
245 |
6 |
353 |
Rc1/8 |
|
32 |
402 |
10 |
588 |
Rc1/8 |
|
40 |
628 |
16 |
980 |
Rc1/4 |
|
50 |
981 |
25 |
1519 |
Rc3/8 |
|
63 |
1559 |
40 |
2450 |
Rc3/8 |
1. लोड र थ्रस्ट द्वारा बोर साइज चयन
• φ6~φ15 (माइक्रो लाइट ड्युटी): लोडको लागि उपयुक्त ≤2.5kg, लघु-स्ट्रोक सटीक घटक स्थानान्तरण लघु इलेक्ट्रोनिक परिशुद्धता उपकरणमा समर्पित।
• φ20~φ32 (जनरल लाइट ड्युटी): सामान्य स्वचालित उत्पादन लाइनहरूमा परम्परागत लामो-स्ट्रोक पुशिङ र पुलिङ अपरेसनहरू (≤1000mm) को लागि आदर्श, 4~10kg हल्का लोडसँग मेल खान्छ।
• φ40~φ63 (मध्यम शुल्क): प्याकेजिङ्ग र रसद स्वचालन उपकरणहरूमा लामो-स्ट्रोक ह्यान्डलिङ र उच्च-फ्रिक्वेन्सी चक्रीय कार्य अवस्थाहरूमा पूर्ण रूपमा अनुकूलित, 16 ~ 40kg मध्यम लोड परिदृश्यहरूको लागि लागू।
2. मोडेल र मार्गनिर्देशन प्रणाली चयन
• CY1B आधारभूत प्रकार: बिल्ट-इन गाईडिङ ढाँचा बिना सबैभन्दा लागत-प्रभावी मोडेल। बाह्य रैखिक गाइड रेलहरू अनिवार्य छन्, बजेट-संवेदनशील परियोजनाहरू र आरक्षित मार्गनिर्देशन संरचनाहरू भएका उपकरणहरूको लागि उपयुक्त।
• CY1S स्लाइड गाइड प्रकार: बिल्ट-इन स्लाइडिङ बेयरिङ गाइडसँग सुसज्जित, हल्का भार (≤10kg) को लागि कुनै बाह्य सहायक गाइडहरू आवश्यक पर्दैन, साधारण स्थापना र व्यापक विश्वव्यापीताको विशेषता।
• CY1L बल असर गाइड प्रकार: अल्ट्रा-कम स्लाइडिङ प्रतिरोध र विस्तारित सेवा जीवनको साथ उच्च-परिशुद्धता बल असर संरचना, विशेष रूपमा उच्च-गति र उच्च-फ्रिक्वेन्सी चक्रीय कार्य अवस्थाहरूको लागि डिजाइन गरिएको हो।
• CY1H उच्च परिशुद्धता प्रकार: सटीक रैखिक मार्गनिर्देशन संयन्त्रको साथ कन्फिगर गरिएको, ± 0.02mm सम्म दोहोर्याउने स्थिति सटीकता प्राप्त गर्दै, उच्च-परिशुद्धता स्थिति र माइक्रो-दूरी स्थानान्तरण परिदृश्यहरूको लागि लागू।
• CY1F लो-प्रोफाइल प्रकार: कम्प्याक्ट स्वचालित उपकरणहरूको लागि सीमित ठाडो स्थापना स्थानको समस्या समाधान गर्दै, 29% कम समग्र उचाइको साथ अनुकूलित पातलो संरचना।
3. वातावरण र कार्यात्मक कन्फिगरेसन चयन
• स्वच्छ वातावरण अनुकूलन: शून्य चुहावट र धुलो-रहित गैर-सम्पर्क चुम्बकीय प्रसारण डिजाइनले स्वच्छता उत्पादन मापदण्डहरू पूरा गर्दछ; CY1S र CY1L मोडेलहरू दीर्घकालीन सफा कोठा सञ्चालनका लागि रुचाइन्छ।
• उच्च गतिको कार्य अवस्था अपग्रेड: अन्तिम प्रभाव हटाउन बाह्य हाइड्रोलिक बफरहरूसँग सुसज्जित गर्नुहोस्, स्थिर रूपमा 500mm/s सम्म निरन्तर सञ्चालन गतिलाई समर्थन गर्दै।
• सटीक स्थिति प्रतिक्रिया: बहु-बिन्दु स्ट्रोक स्थिति र वास्तविक-समय सिग्नल आउटपुट महसुस गर्न D-M9 श्रृंखला वा D-A9 श्रृंखला चुम्बकीय स्विचहरूसँग मिलाउनुहोस्।
• सफा कोठा सामाग्री स्थानान्तरण: शून्य प्रदूषण चुम्बकीय युग्मन संरचना सेमीकन्डक्टर र LCD धुलो-रहित कार्यशालाहरूमा लामो दूरीको सामग्री ह्यान्डलिङको लागि व्यापक रूपमा प्रयोग गरिन्छ, सफा काम गर्ने वातावरणको माध्यमिक प्रदूषणबाट बच्न।
• प्याकेजिङ लाइन workpiece विस्थापन: उच्च लागत-सम्पादन डिजाइनले खाना र औषधि प्याकेजिङ्ग उपकरणहरूमा लामो-स्ट्रोक पुशिङ र हल्का र मध्यम-कर्तव्य वर्कपीसहरू तान्न अनुकूल गर्दछ, कम विफलता दर र साधारण दैनिक मर्मतसम्भारको साथ।
• स्वचालित उपकरण ढोका नियन्त्रण: रोडलेस कम्प्याक्ट संरचनाले बाह्य स्थापना ठाउँ बचत गर्छ, लामो-स्ट्रोक खोल्ने र बन्द गर्ने उपकरणको सुरक्षात्मक ढोका र धुलो ढालहरूको ड्राइभिङको लागि उपयुक्त।
• लामो-स्ट्रोक विधानसभा लाइन स्थिति: 1~1.5m अल्ट्रा-लामो स्ट्रोक भित्र स्थिर सटीक स्थिति प्राप्त गर्न मिल्दो गाईडिङ मोड्युलहरूसँग सहकार्य गर्दछ, उत्पादन लाइनहरूको निरन्तर चक्रीय स्थिति मागहरू पूरा गर्दै।
• आर्थिक वैकल्पिक समाधान: बजेट-सीमित स्वचालन परियोजनाहरूमा उच्च-मूल्य CY3 श्रृंखलाको लागि एक आदर्श लागत-डाउन प्रतिस्थापन, आधारभूत लामो-स्ट्रोक रैखिक ड्राइभिङ आवश्यकताहरू पूर्ण रूपमा सन्तुष्ट।
|
तुलना वस्तु |
CY1 (क्लासिक आधार मोडेल) |
CY3 (अपग्रेड गरिएको उच्च प्रदर्शन मोडेल) |
|
उत्पादन स्थिति |
क्लासिक आधारभूत मोडेल, आर्थिक लागत प्रभावी प्रकार |
CY1 अपग्रेड गरिएको संस्करण, उच्च प्रदर्शन परिष्कृत प्रकार |
|
न्यूनतम कार्य दबाव |
0.18MPa |
0.12MPa (अधिक संवेदनशील स्टार्ट-अप) |
|
रिंग संरचना लगाउनुहोस् |
आधारभूत मानक डिजाइन |
70% लामो लगाउने औंठी, उच्च असर क्षमता |
|
लुब्रिकेशन रिटेनर |
सुसज्जित छैन |
बिल्ट-इन डिजाइन, 30% लामो सेवा जीवन |
|
अधिकतम स्ट्रोक लम्बाइ |
1500mm |
5000mm (अल्ट्रा-लामो स्ट्रोक समर्थन) |
|
लागत स्तर |
कम |
मध्यम |
|
लागू परिदृश्यहरू |
बजेट-संवेदनशील, परम्परागत मानक कार्य अवस्था |
उच्च आवृत्ति, अल्ट्रा-लामो स्ट्रोक, उच्च मानक सफा काम गर्ने अवस्था |
१. बोर साइज पुष्टिकरण: सुरक्षा कारक ≥2 को साथ लोड वजनको आधारमा आवश्यक थ्रस्ट गणना गर्नुहोस्। सिफारिस गरिएका नियमहरू: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63।
२. मोडेल प्रकार पुष्टिकरण: अति कम बजेटको लागि CY1B छनौट गर्नुहोस्; CY1S लाइट-लोड गाइड-मुक्त स्थापनाको लागि; उच्च गति उच्च आवृत्ति सञ्चालनको लागि CY1L; CY1H उच्च परिशुद्धता स्थिति मागहरूको लागि।
३. स्ट्रोक विशिष्टता पुष्टिकरण: परम्परागत प्रयोगको लागि मानक 50 ~ 1000mm स्ट्रोक चयन गर्नुहोस्; वैकल्पिक विस्तारित स्ट्रोक 1500mm सम्म मध्यम-लामो दूरी ड्राइभिङ मागहरूको लागि।
SOLH CY1 शृङ्खलाको क्लासिक चुम्बकीय युग्मन रडलेस सिलिन्डर एक आर्थिक शून्य चुहावट क्लिन एक्चुएटर हो जसमा विविध मार्गनिर्देशन मोडलहरू छन्, जसले हल्का-मध्यम लोड सामान्य स्वचालन र सफा कोठा उपकरणहरूको लागि बजेट-अनुकूल आधारभूत लामो-स्ट्रोक रैखिक ड्राइभिङ समाधानको रूपमा सेवा गर्दछ।
