CXSJ श्रृंखला डबल रड सिलिन्डर | कम्प्याक्ट प्रकार

SOLH CXSJ क्लासिक CXS जुम्ल्याहा सिलिन्डरहरूको अपग्रेड गरिएको अल्ट्रा-कम्प्याक्ट पुनरावृत्ति हो, मूल SMC CXS श्रृंखलासँग आदानप्रदान गर्न सकिने। एकीकृत डुअल पिस्टन र डुअल गाइड रडहरूद्वारा निर्मित, यसले ± ०.१° को स्थिर एन्टी-रोटेशन एक्यूरेसीको साथ समान बोर साइजमा दोब्बर थ्रस्ट प्रदान गर्दछ। यसको समग्र आयामहरू 10% ~ 20% हल्का तौलको साथ छोटो र संकुचित छन्, अत्यन्त साँघुरो आन्तरिक उपकरण लेआउटको लागि टेलर-निर्मित। चार उप-मोडलहरू उपलब्ध छन्: CXSJM ले स्लाइड बेरिङको साथ उत्कृष्ट पहिरन प्रतिरोध र कम-गति सामान्य स्थितिको लागि धुलो-प्रुफ प्रदर्शन सुविधाहरू; CXSJL बल बेयरिङ प्रकारले उच्च-फ्रिक्वेन्सी हाई-स्पीड पिक-एन्ड-प्लेसको लागि 800 mm/s को अधिकतम गतिको साथ अल्ट्रा-लो घर्षण र सहज गतिको गर्व गर्दछ; CXSJWM/CXSJWL रड डिजाइनहरू मार्फत डबलले द्विपक्षीय सिंक्रोनस लिफ्टिङ र सेन्टरिङ स्थितिको लागि दुवै छेउमा वर्कपीस स्थापना सक्षम पार्छ। φ6 र φ10 बोरहरूले अक्षीय र साइड पोर्टिङ दुवैलाई समर्थन गर्दछ जबकि अन्य आकारहरूले साइड पाइपिङ मात्र अपनाउछन्। उल्टो चुम्बकीय स्विच कोष्ठकले 4-दिशा हस्तक्षेप-रहित असेंबली र सममित बायाँ-दायाँ स्थापनालाई समर्थन गर्दछ। दोहोरो-अन्त रबर बफरहरू मानकको रूपमा आउँछन्; प्रत्यय Z भनेको स्थिति सेन्सरहरूको लागि निर्मित चुम्बकीय रिंगहरू हो, र गैर-चुम्बकीय संस्करणहरू एन्टी-चुम्बकीय-हस्तक्षेप परिदृश्यहरूको लागि उपलब्ध छन्। वैकल्पिक एक्सटेन्सन लक P र रिट्र्याक्शन लक R ले एक्चुएटरलाई तोकिएको स्थानहरूमा स्थिर रूपमा समात्न सक्छ। यो व्यापक रूपमा 3C र सामान्य उत्पादन लाइनहरूको लागि कम्प्याक्ट स्वचालन उपकरण भित्र हल्का लोडहरू अन्तर्गत पिक-एन्ड-प्लेस, लाइट प्रेसिङ र सटीक सीमित स्थितिको लागि प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

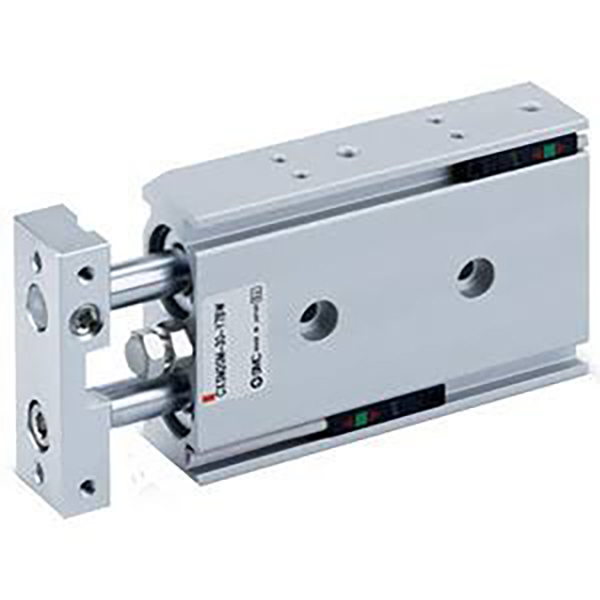

CXSJ श्रृंखला कम्प्याक्ट ट्विन सिलिन्डर | अल्ट्रा स्लिम डबल पिस्टन डबल रड सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचना

SOLH CXSJ श्रृंखला मानक CXS जुम्ल्याहा सिलिन्डरको अपग्रेड गरिएको अल्ट्रा-कम्प्याक्ट संस्करण हो। डबल-पिस्टन र डबल-गाइड-रड एकीकृत संरचना अपनाएर, यसले उद्धार गर्दछएकल सिलिन्डरको तुलनामा डबल थ्रस्ट र ±0.1° को शून्य परिक्रमा शुद्धता प्राप्त गर्दछ। परम्परागत CXS मोडेलहरू भन्दा छोटो लम्बाइ, साँघुरो चौडाइ र हल्का तौलको साथ अनुकूलित, CXSJ श्रृंखलाले थप लचिलो माउन्टिङ सुविधा दिन्छ र विशेष रूपमा पिक-एन्ड-प्लेस, सामग्री स्थानान्तरण, सटीक स्थिति र लाइट-लोड प्रेसिंग अनुप्रयोगहरूको लागि अल्ट्रा-किन्फाइड स्वचालन स्थानहरूमा डिजाइन गरिएको छ।

कोर संरचनात्मक लाभहरू

• डुअल पिस्टन र डुअल गाइड रड एकीकरण: वैकल्पिक स्लाइड बियरिङ (M) र बल बेयरिङ (L) कन्फिगरेसनहरू विश्वव्यापी समग्र आयामहरू, सन्तुलन स्थायित्व, परिशुद्धता र विभिन्न कार्य अवस्थाहरूको लागि लागत।

• उल्टो चुम्बकीय स्विच आधार: संरचनात्मक हस्तक्षेप बिना 4-दिशा स्थापनालाई समर्थन गर्दछ, लचिलो बहु-कोण स्थिति पत्ता लगाउन र सममित बायाँ/दायाँ माउन्टिंग अनुकूलन सक्षम पार्दै।

• मानक बफर र चुम्बकीय डिजाइन: स्थिर कुशनिंगको लागि डुअल-एन्ड रबर बफरहरूसँग सुसज्जित; बिल्ट-इन चुम्बकीय रिंग (Z सफिक्स) चुम्बकीय स्विच स्थापनाको लागि आरक्षित छ। कुनै एयर बफर (AZ) विकल्प छैन, रबर बफर मानक झटका अवशोषण रूपमा कार्य गर्दछ।

• साना बोरहरूको लागि दोहोरो पोर्टिङ डिजाइन: φ6 र φ10 बोर साइजहरूले दोहोरो अक्षीय र साइड पाइपिङलाई समर्थन गर्दछ, अल्ट्रा-कम्प्याक्ट उपकरण लेआउटहरूमा पाइपलाइन लेआउटलाई धेरै अनुकूलन गर्दछ।

कोर उप-श्रृंखला वर्गीकरण (बेयरिङ र रड प्रकार)

CXSJ शृङ्खलाले कम-स्पीड हेभी-लोड, उच्च-गति सटीक र डबल-आउटपुट कार्य परिदृश्यहरू मिलाउन चार कोर मोडेलहरू कभर गर्दछ, कम्प्याक्ट स्वचालन मागहरूको पूर्ण कभरेज प्राप्त गर्दै।

उप-श्रृङ्खला	असर प्रकार	रड प्रकार	कोड	मुख्य सुविधाहरू	आवेदन परिदृश्यहरू
CXSJM	स्लाइड असर (धातु बुशिंग)	एकल रड	M	लुगा-प्रतिरोधी, धुलो-प्रमाण, लागत-प्रभावी, बलियो पार्श्व लोड प्रतिरोध	सामान्य स्थिति, कम गति भारी भार, धुलो वातावरण
CXSJL	बल बेयरिङ (बल बुशिङ)	एकल रड	L	कम घर्षण, अल्ट्रा-चिकनी आन्दोलन, उच्च गति सञ्चालन, उच्च परिशुद्धता	उच्च गति पिक-एन्ड-प्लेस, हल्का लोड, बारम्बार पारस्परिक, कम घर्षण आवश्यक स्टेशनहरू
CXSJWM	स्लाइड असर	रड मार्फत डबल	WM	दोहोरो-अन्त रड आउटपुट, डुअल-साइड वर्कपीस माउन्टिंग, बलियो कठोरता	डुअल-साइड लिफ्टिङ, थ्रु-टाइप ट्रान्सफर, सेन्टरिङ पोजिशनिङ स्टेशनहरू
CXSJWL	बल असर	रड मार्फत डबल	WL	रड + उच्च-गति सहज सञ्चालन, उच्च दोहोरो-अन्त सिंक्रोनाइजेसन शुद्धता मार्फत डबल	उच्च-गति डुअल-साइड सटीक गति र सिंक्रोनस स्थिति परिदृश्यहरू

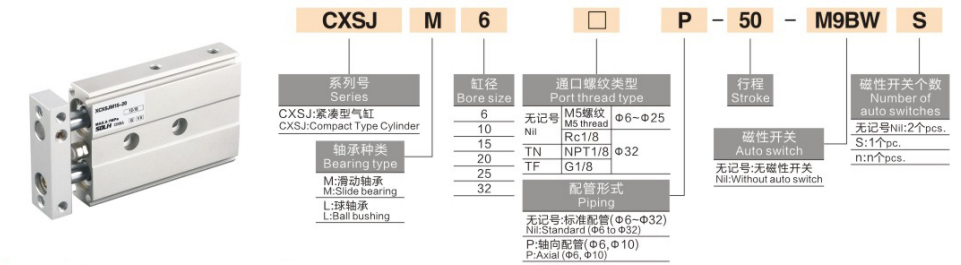

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरण: CXSJL20-50Z-M9B

1. नामकरण कोड परिभाषा

१. श्रृंखला कोड: CXSJ + असर र रड प्रकार (M / L / WM / WL)

२. बोर साइज: 6 / 10 / 15 / 20 / 25 / 32 मिमी (पूर्ण मानक बोर दायरा)

३. मानक स्ट्रोक: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (अधिकतम स्ट्रोक: 100mm)

४। बफर र चुम्बकीय रिंग कन्फिगरेसन

￮ Z: मानक कन्फिगरेसन (बिल्ट-इन चुम्बकीय रिंग + दोहोरो-अन्त रबर बफर, चुम्बकीय स्विच स्थापना संग उपयुक्त)

￮ Z प्रत्यय छैन: गैर-चुम्बकीय प्रकार (चुम्बकीय स्विच अनुपलब्ध)

￮ नोट: CXSJ श्रृंखलाले रबर बफरलाई मात्र समर्थन गर्दछ, कुनै एयर बफर (AZ) विकल्प छैन

५. चुम्बकीय स्विच: वैकल्पिक D-M9B, D-A93, D-M9N; 4-दिशा रिभर्सिबल आधार अनुकूलताको साथ साइड ग्रूभहरूमा सीधा स्थापित

६। यन्त्र लक गर्नुहोस् (वैकल्पिक): R (लक फिर्ता लिनुहोस्), P (लक विस्तार गर्नुहोस्)

सामान्य मानक प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, सुख्खा हावा)

• सञ्चालन मोड: डबल-अभिनय डुअल-पिस्टन ड्राइभिङ (डबल थ्रस्ट आउटपुट)

• कार्य दबाव दायरा: ०.१~०.७MPa (φ6: न्यूनतम ०.१५MPa; φ१०~φ३२: न्यूनतम ०.१MPa)

• प्रमाण दबाव: 1.05MPa

• परिवेशको तापक्रम: -10℃~60℃ (बरफ रहित वातावरण)

• सञ्चालन गति: 30~800mm/s (800mm/s सम्म CXSJL उच्च-गति प्रकार; CXSJM 30~600mm/s)

• एन्टी-रोटेशन सटीकता: ±0.1° (शून्य टोर्सन सटीक, मानक CXS श्रृंखला संग संगत)

• बफर मोड: डुअल एन्ड रबर बफर मात्र (एयर बफर विकल्प छैन)

• पाइपिंग पोर्ट साइज

￮ φ6 / φ10: M5×0.8 (अक्षीय र साइड डुअल पाइपिङ समर्थन)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (साइड पाइपिङ मात्र)

• माउन्ट गर्ने विधि: 3-पक्षीय माउन्टिंग (तल / शीर्ष / छेउ); उल्टाउन मिल्ने आधारले सममित बायाँ र दायाँ स्थापनालाई समर्थन गर्दछ

सैद्धान्तिक जोर र तनाव डाटा (@0.5MPa, एकाइ: N)

डबल पिस्टन संरचना प्रदान गर्दछडबल आउटपुट बल एउटै बोर साइजको एकल पिस्टन सिलिन्डरसँग तुलना

बोर साइज (मिमी)	डबल पिस्टन थ्रस्ट (N)	डबल पिस्टन तनाव (N)
6	28	26
10	79	75
15	177	171
20	314	306
25	491	481
32	804	792

CXSJ बनाम CXS कोर भिन्नता तुलना

CXSJ CXS को अपग्रेड गरिएको अल्ट्रा-कम्प्याक्ट संस्करण हो, विशेष गरी संकीर्ण-स्पेस स्वचालन परिदृश्यहरूको लागि अनुकूलित।

तुलना वस्तु	CXSJ (अल्ट्रा-कम्प्याक्ट संस्करण)	CXS (मानक संस्करण)
समग्र आयाम	10~20% छोटो, साँघुरो र हल्का	मानक लम्बाइ र चौडाइ आकार
पाइपिङ विधि	φ6/10 समर्थन अक्षीय + साइड दोहोरो पाइपिंग	सबै बोरहरूको लागि मात्र साइड पाइपिंग
चुम्बकीय स्विच माउन्ट	उल्टाउन मिल्ने आधार, 4-मार्ग स्थापना, कुनै हस्तक्षेप	स्थिर आधार, केवल 2-तरिका स्थापना
एयर बफर विकल्प	उपलब्ध छैन (रबर बफर मात्र)	φ20/25/32 बोरहरूको लागि वैकल्पिक AZ एयर बफर
लागू हुने ठाउँ	अल्ट्रा-साँघुरो र सीमित स्थापना स्थिति	परम्परागत कम्प्याक्ट स्थापना ठाउँ

द्रुत चयन गाइड

१. असर र रड प्रकार चयन: पहिरन-प्रतिरोधी भारी-भार र धुलो वातावरणको लागि CXSJM छनौट गर्नुहोस्; उच्च गतिको सहज र बारम्बार पारस्परिक गतिको लागि CXSJL चयन गर्नुहोस्; दोहोरो-अन्त रड आउटपुट र द्विपक्षीय सिंक्रोनस सञ्चालनको लागि CXSJWM/CXSJWL अपनाउनुहोस्।

२. मोडेल संस्करण चयन: अल्ट्रा-कम्प्याक्ट स्पेस र अक्षीय पाइपिंग मागहरूको लागि CXSJ लाई प्राथमिकता दिनुहोस्; यदि एयर बफर वा भारी प्रभाव प्रतिरोध आवश्यक छ भने मानक CXS छनौट गर्नुहोस्।

३. चुम्बकीय कन्फिगरेसन चयन: चुम्बकीय स्विचहरूको साथ स्थिति पत्ता लगाउन Z प्रत्यय चयन गर्नुहोस्; गैर-चुम्बकीय र चुम्बकीय-हस्तक्षेप-संवेदनशील परिदृश्यहरूको लागि Z छोड्नुहोस्।

४। बोर र स्ट्रोक चयन: वास्तविक लोड र थ्रस्ट मागको आधारमा बोरको आकार निर्धारण गर्नुहोस्; मानक स्ट्रोक दायरा 5 ~ 100mm (अधिकतम स्ट्रोक सीमा: 100mm) छ।

एक वाक्य सारांश

SOLH CXSJ श्रृंखला अल्ट्रा-कम्प्याक्ट ट्विन सिलिन्डरले डबल-पिस्टन डबल-रड उच्च थ्रस्ट, ± ०.१° शून्य रोटेशन प्रेसिजन, अल्ट्रा-स्लिम अप्टिमाइज साइज र 4-तर्फी लचिलो माउन्टिङ, उच्च-परिशुद्धता स्थिति पिक-एन्ड-प्रेसिङ, लाइट-कन-प्रेसिङ, ट्र्याम्याट-प्लेस, उच्च-परिशुद्धताको लागि इष्टतम वायवीय समाधानको रूपमा सुविधा दिन्छ। उपकरण।
