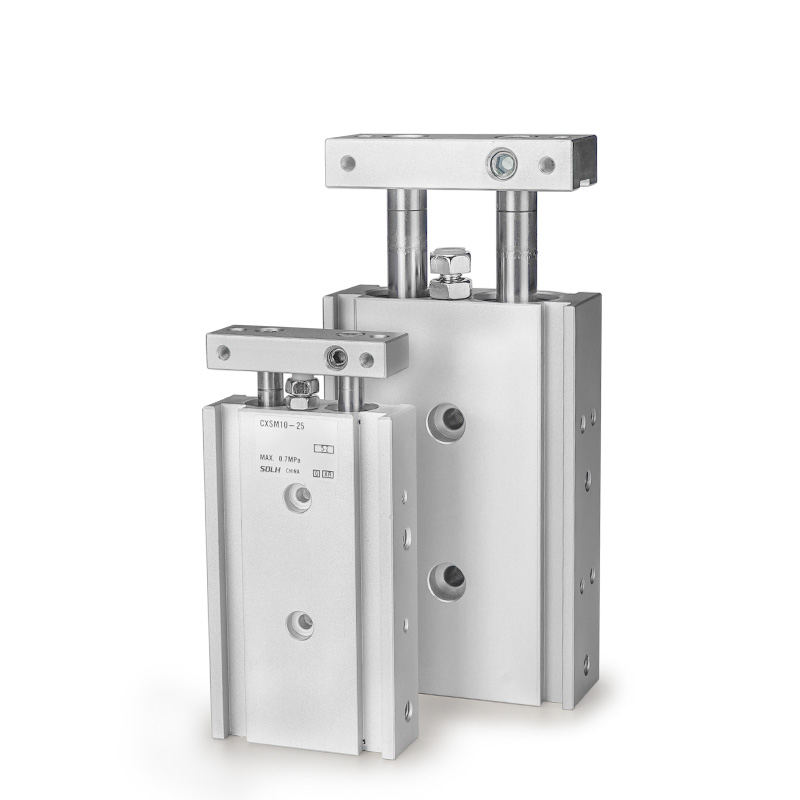

CXS श्रृंखला दोहोरो रड सिलिन्डर

SOLH CXS उच्च-कठोरता पातलो जुम्ल्याहा रड सिलिन्डर मूल SMC CXS शृङ्खलासँग पूर्ण रूपमा परिवर्तनीय छ। एकीकृत समाक्षीय डुअल पिस्टन र सिंक्रोनस एक्च्युएसनका लागि डुअल गाइड रडहरूद्वारा निर्मित, यसले ± ०.१° को स्थिर एन्टी-रोटेशन एक्यूरेसीको साथ समान बोर साइजको एकल-पिस्टन सिलिन्डरहरूको तुलनामा लगभग दोब्बर थ्रस्ट प्रदान गर्दछ। यसको एकीकृत गाईडिङ संरचनाले बाह्य सहायक गाइडहरू बिना पार्श्व र विलक्षण भारहरूलाई बलियो प्रतिरोध प्रदान गर्दछ। चार कोर उप-मोडलहरू उपलब्ध छन्: धातु स्लाइड बेयरिङको साथ CXSM ले उत्कृष्ट पहिरन प्रतिरोध, डस्टप्रूफ प्रदर्शन र कम-स्पीड स्थिति, प्रेसिंग र धुलो वातावरणको लागि उत्कृष्ट साइड लोड क्षमताको गर्व गर्दछ; CXSL बल बेयरिङ प्रकारले उच्च आवृत्ति उच्च-गति पिक-एन्ड-प्लेसको लागि 400 mm/s सम्म अधिकतम गतिको साथ अल्ट्रा-लो घर्षण र सहज गतिको सुविधा दिन्छ; CXSWM/CXSWL दोहोरो रड संस्करणहरू मार्फत द्विपक्षीय सिंक्रोनस लिफ्टिङ र केन्द्रित स्थानान्तरणको लागि रडको छेउमा फिक्स्चर स्थापना गर्न अनुमति दिन्छ। दोहोरो-अन्त रबर बफरहरू मानक हुन्; AZ एयर बफर φ20/25/32 ठूलो बोरहरूको लागि हिंसक उच्च-गति प्रभावलाई अवशोषित गर्न वैकल्पिक छ। प्रत्यय Z ले D-M9B, D-A93 र अन्य स्थिति सेन्सरहरूको प्रत्यक्ष स्थापनाको लागि निर्मित चुम्बकीय घण्टीहरू जनाउँछ; चुम्बकीय-संवेदनशील कार्य अवस्थाहरूको लागि गैर-चुम्बकीय भिन्नताहरू उपलब्ध छन्। वैकल्पिक एक्सटेन्सन लक P र रिट्रेक्शन लक R ले पिस्टनलाई तोकिएको स्थानहरूमा लक गर्न सक्छ। थ्री-साइड माउन्टिङ (तल, माथि, छेउ) ले विभिन्न कम्प्याक्ट मेकानिकल लेआउटहरूलाई समर्थन गर्दछ, 3C इलेक्ट्रोनिक्स र सामान्य स्वचालन उत्पादन लाइनहरूको लागि परिशुद्धता चयन, सामग्री स्थानान्तरण, स्थिति र प्रकाश थिच्ने प्रक्रियाहरूमा व्यापक रूपमा तैनात।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

CXS श्रृंखला ट्विन रड सिलिन्डर | उच्च-कठोरता शून्य-रोटेशन कम्प्याक्ट वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचना

SOLH CXS श्रृंखला एक एकीकृत डबल-पिस्टन र डबल-गाइड-रड संरचना अपनाउने उच्च-कठोरता पातलो-प्रकारको जुम्ल्याहा सिलिन्डर हो। कोएक्सियल डुअल रडहरू र सिंक्रोनस डुअल-पिस्टन ड्राइभिङको विशेषता रहेको, यसले अल्ट्रा-सटीक ±0.1° शून्य रोटेशन प्रदर्शनसँग जोडिएको एकल सिलिन्डरको तुलनामा लगभग डबल थ्रस्ट प्रदान गर्दछ। उत्कृष्ट कठोरता र बलियो पार्श्व लोड प्रतिरोधको साथ, यो सिलिन्डरलाई कुनै अतिरिक्त गाईडिङ सामानहरू आवश्यक पर्दैन, उच्च सटीक रैखिक गति जस्तै पिक-एन्ड-प्लेस, सामग्री स्थानान्तरण, स्थिति र कम्प्याक्ट स्वचालित स्थानहरूमा प्रकाश थिच्नका लागि पूर्ण रूपमा उपयुक्त।

कोर संरचनात्मक लाभहरू

• डुअल पिस्टन र डुअल गाइड रड एकीकरण: वैकल्पिक स्लाइड बेयरिङ (M) र बल बेयरिङ (L) कन्फिगरेसनहरू पूर्ण रूपमा विश्वव्यापी समग्र आयामहरू, विभिन्न कार्य अवस्थाहरू र लागत बजेटहरूसँग मिल्दो।

• मानक चुम्बकीय र बफर डिजाइन: बिल्ट-इन चुम्बकीय रिंग (मानक Z सफिक्स) ले अतिरिक्त कोष्ठक बिना प्रत्यक्ष चुम्बकीय स्विच स्थापनाको लागि स्थानहरू सुरक्षित गर्दछ। दोहोरो-अन्त रबर बफर मानक रूपमा आउँछ; हाई-स्पीड प्रभाव हटाउन ठूलो बोर मोडेलहरूको लागि एयर बफर वैकल्पिक छ।

• बिल्ट-इन उच्च कठोरता: एकीकृत जुम्ल्याहा रड संरचनाले समग्र संरचनात्मक स्थिरतालाई धेरै बढाउँछ, प्रभावकारी रूपमा पार्श्व र विलक्षण भारहरूको प्रतिरोध गर्दछ, स्थिर र दोहोरिने योग्य रैखिक गति शुद्धता सुनिश्चित गर्दछ।

कोर उप-श्रृंखला वर्गीकरण (बेयरिङ र रड प्रकार)

CXS श्रृंखलाले चार मुख्यधारा मोडेलहरू समेट्छ, कम-स्पीड हेभी-लोड, उच्च-गति सटीक र कम्प्याक्ट स्वचालन उपकरणहरूको लागि द्विपक्षीय थ्रु-रड कार्य परिदृश्यहरू मिल्दो।

उप-श्रृङ्खला	असर प्रकार	रड प्रकार	कोड	मुख्य सुविधाहरू	आवेदन परिदृश्यहरू
CXSM	स्लाइड असर (धातु बुशिंग)	एकल रड	M	पहिरन-प्रतिरोधी, धुलो-प्रमाण, लागत-प्रभावी, बलियो भारी पार्श्व लोड प्रतिरोध	सामान्य स्थिति, workpiece प्रेस, कम गति सञ्चालन, धुलो औद्योगिक वातावरण
CXSL	बल बेयरिङ (बल बुशिङ)	एकल रड	L	अल्ट्रा-कम घर्षण, सहज सञ्चालन, उच्च गति प्रतिक्रिया, उच्च गति सटीक	उच्च-गति पिक-एन्ड-प्लेस, हल्का लोड, बारम्बार पारस्परिक गति, कम घर्षण आवश्यक स्टेशनहरू
CXSWM	स्लाइड असर	रड मार्फत डबल	WM	दोहोरो-अन्त रड आउटपुट, द्विपक्षीय workpiece माउन्टिंग उपलब्ध, उच्च समग्र कठोरता	डुअल साइड लिफ्टिङ, वर्कपीस सेन्टरिङ, थ्रु-टाइप मटेरियल ट्रान्सफर स्टेशनहरू
CXSWL	बल असर	रड मार्फत डबल	WL	रड संरचना + उच्च गति चिकनी सञ्चालन, उत्कृष्ट दोहोरो-अन्त सिंक्रोनाइजेसन शुद्धता मार्फत डबल	उच्च-गति द्विपक्षीय सटीक गति, सटीक मार्फत-प्रकार स्थिति परिदृश्य

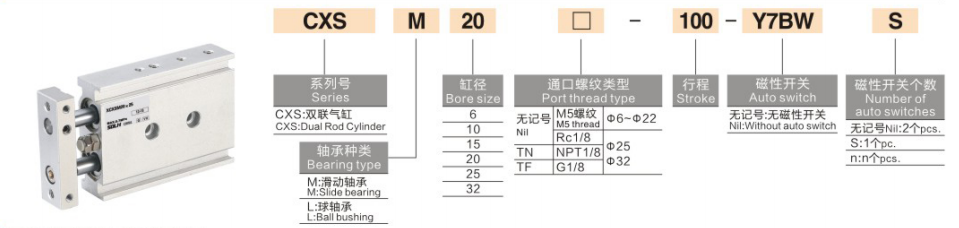

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरण: CXSM20-50Z-M9B

1. नामकरण कोड परिभाषा

१. श्रृंखला कोड: CXS + असर र रड प्रकार (M / L / WM / WL)

२. बोर साइज: 6 / 10 / 15 / 20 / 25 / 32 मिमी (पूर्ण मानक बोर दायरा)

३. मानक स्ट्रोक: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (अधिकतम स्ट्रोक: 100mm)

४। बफर र चुम्बकीय रिंग कन्फिगरेसन

￮ Z: मानक कन्फिगरेसन (बिल्ट-इन चुम्बकीय रिंग + दोहोरो-अन्त रबर बफर, चुम्बकीय स्विच स्थापना संग उपयुक्त)

￮ AZ: एयर बफर (केवल φ20/25/32 ठूला बोरहरूको लागि, उच्च-गति र भारी-भार विरोधी प्रभाव परिदृश्यहरूको लागि)

￮ Z प्रत्यय छैन: गैर-चुम्बकीय प्रकार (चुम्बकीय स्विच स्थापना अनुपलब्ध)

५. चुम्बकीय स्विच: वैकल्पिक D-M9B, D-A93, D-M9N र अन्य मोडेलहरू; माउन्टिङ कोष्ठक बिना गाइड रड साइड ग्रूभहरूमा सीधा स्थापित

६। यन्त्र लक गर्नुहोस् (वैकल्पिक): R (इन्ड लक फिर्ता लिनुहोस्), P (एन्ड लक विस्तार गर्नुहोस्)

सामान्य मानक प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, सुख्खा हावा)

• सञ्चालन मोड: डबल-अभिनय डुअल-पिस्टन सिंक्रोनस ड्राइभिङ (डबल थ्रस्ट आउटपुट)

• कार्य दबाव दायरा: 0.1 ~ 0.7MPa (न्यूनतम कार्य दबाव: 0.1MPa)

• प्रमाण दबाव: 1.05MPa

• परिवेशको तापक्रम: -10 ℃ ~ 60 ℃ (बरफ मुक्त परम्परागत वातावरण)

• सञ्चालन गति: 30~300mm/s (CXSL उच्च-गति प्रकार 400mm/s सम्म)

• एन्टी-रोटेशन सटीकता: ±0.1° (अल्ट्रा-उच्च परिशुद्धता, लगभग शून्य टोसन)

• बफर मोड: मानकको रूपमा दोहोरो-अन्त रबर बफर; एयर बफर (AZ) φ20/25/32 बोरहरूको लागि वैकल्पिक

• पाइपिंग पोर्ट साइज

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• माउन्ट गर्ने विधि: 3-पक्षीय माउन्टिङ (तल / माथि / छेउ), लचिलो स्थापना विभिन्न कम्प्याक्ट उपकरण लेआउटहरूमा अनुकूलन

सैद्धान्तिक जोर र तनाव डाटा (@0.5MPa, एकाइ: N)

डबल पिस्टन संरचना प्रदान गर्दछडबल आउटपुट बल एउटै बोर साइजको एकल पिस्टन सिलिन्डरसँग तुलना

बोर साइज (मिमी)	डबल पिस्टन थ्रस्ट (N)	डबल पिस्टन तनाव (N)
6	28	26
10	79	75
15	177	171
20	314	306
25	491	481
32	804	792

द्रुत चयन गाइड

१. असर र रड प्रकार चयन: पहिरन-प्रतिरोधी र भारी-भार काम गर्ने अवस्थाहरूको लागि CXSM छनौट गर्नुहोस्; उच्च-गति र अल्ट्रा-स्मूथ सञ्चालनको लागि CXSL चयन गर्नुहोस्; द्विपक्षीय थ्रु-रड आउटपुट र दोहोरो-साइड सञ्चालन मागहरूको लागि CXSWM/CXSWL अपनाउनुहोस्।

२. चुम्बकीय कन्फिगरेसन चयन: स्ट्रोक स्थिति पत्ता लगाउनको लागि निर्मित चुम्बकीय रिंगको साथ Z प्रत्यय चयन गर्नुहोस्; गैर-चुम्बकीय अनुप्रयोग परिदृश्यहरूको लागि Z प्रत्यय छोड्नुहोस्।

३. बफर कन्फिगरेसन चयन: उच्च-गति, लामो-स्ट्रोक र उच्च-प्रभाव काम गर्ने अवस्थाहरूको लागि AZ एयर बफर सुसज्जित गर्नुहोस्; परम्परागत सामान्य परिदृश्यहरूको लागि मानक रबर बफर अपनाउनुहोस्।

४। बोर र स्ट्रोक चयन: वास्तविक जोर र लोड आवश्यकताहरु अनुसार बोर आकार पुष्टि; 100mm को अधिकतम स्ट्रोक सीमा संग मानक स्ट्रोक दायरा 5 ~ 100mm छ।

एक वाक्य सारांश

SOLH CXS श्रृंखलाको जुम्ल्याहा रड सिलिन्डरले डबल-पिस्टन डबल-थ्रस्ट आउटपुट, ± ०.१° शून्य रोटेशन सटीक, उच्च पार्श्व लोड प्रतिरोध र वैकल्पिक एयर बफर, कम्प्याक्ट स्वचालित स्थिति, प्रेस र स्थानान्तरण स्टेशनहरूको लागि लागत-प्रभावी उच्च-परिशुद्धता ड्राइभिङ समाधानको रूपमा सेवा गर्दछ।
