CX2 श्रृंखला डबल रड स्लाइड सिलिन्डर | कम प्रोफाइल हाई थ्रस्ट वायमेटिक सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

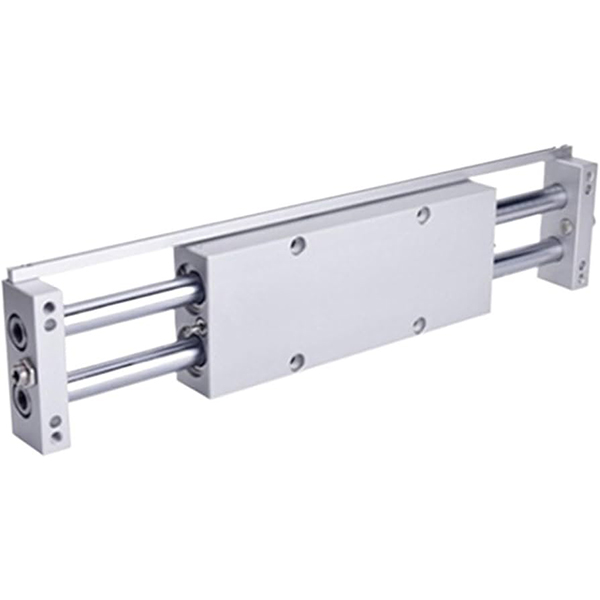

SOLH CX2 श्रृंखला एक पेशेवर डबल-पिस्टन डबल-रड स्लाइड बेयरिङ सिलिन्डर हो जसमा अल्ट्रा-लो प्रोफाइल, डबल थ्रस्ट आउटपुट, उत्कृष्ट एन्टी-रोटेशन सटीकता र बलियो पार्श्व लोड प्रतिरोध छ। यसले φ10mm, φ15mm र φ25mm को बोर साइजहरू 25mm देखि 200mm सम्म मानक स्ट्रोकहरू समावेश गर्दछ। कम्प्याक्ट स्थापना स्थान, सटीक मार्गनिर्देशन र मध्यम-भारी लोड पुशिंग/पुलिंग अपरेशनहरूको लागि डिजाइन गरिएको, यो श्रृंखला विभिन्न सटीक स्वचालित स्टेशनहरूमा व्यापक रूपमा लागू हुन्छ। CXWM (हाइड्रोलिक बफर सहितको स्लाइड बियरिङ) र CXWL (हाइड्रोलिक बफर सहितको बल बेयरिङ) सहित विस्तारित मोडेलहरू उच्च-गति र उच्च-प्रभाव काम गर्ने अवस्थाका लागि उपलब्ध छन्।

मुख्य संरचनात्मक लाभहरू

• डबल रड डबल थ्रस्ट आउटपुट: डुअल-पिस्टन र डुअल-रड एकीकृत संरचना अपनाएर, सैद्धान्तिक थ्रस्ट एउटै बोर साइजको एकल-रड सिलिन्डरको दोब्बर हुन्छ, जसले शक्तिशाली ड्राइभिङ फोर्स र उत्कृष्ट समग्र संरचनात्मक कठोरता प्रदान गर्दछ। मानक CX2 मोडेलले स्थिर रैखिक गतिको लागि उच्च परिशुद्धता स्लाइड असर गाईडिङ अपनाउछ।

• अल्ट्रा-उच्च एन्टी-रोटेशन र स्थिति सटीकता: सममित डबल-रोड संरचनाले भरपर्दो मेकानिकल एन्टी-रोटेशन प्रदर्शनलाई महसुस गर्छ। एन्टी-रोटेशन सटीकता ±0.1° (φ10) र ±0.02° (φ25) पुग्छ, उत्कृष्ट दोहोरिने स्थिति स्थिरता सुनिश्चित गर्दै। माउन्टिंग सतह र पिस्टन रडहरू बीचको उच्च परिशुद्धता समानान्तर मेसिनले पार्श्व र विलक्षण भारहरूको प्रतिरोधलाई धेरै बढाउँछ।

• कम-प्रोफाइल र लचिलो बहु-दिशात्मक माउन्टिङ: अल्ट्रा-पातलो कम्प्याक्ट बडी डिजाइनले साँघुरो र सीमित उपकरण ठाउँमा पूर्ण रूपमा अनुकूलन गर्दछ। दुबै सिलिन्डर बडी र अन्तिम प्लेटले निश्चित स्थापनालाई समर्थन गर्दछ, दुई कार्य मोडहरू सक्षम पार्दै:सिलिन्डर शरीर चलिरहेको अन्त प्लेट संग निश्चित वाअन्त प्लेट चलिरहेको सिलिन्डर शरीर संग निश्चित। चार-साइड माउन्टिङ प्वालहरू र तीन-दिशा पाइपिङ पोर्टहरूसँग सुसज्जित, यसले लचिलो वायु पाइपलाइन लेआउटको साथ माथि, तल र छेउ दिशाहरूबाट फिक्सिङलाई समर्थन गर्दछ।

• सहज सञ्चालन र लामो सेवा जीवन: मानक कन्फिगरेसनको रूपमा दोहोरो-अन्त रबर बफरहरूसँग डबल-अभिनय पारस्परिक संरचनाले प्रभावकारी रूपमा गति प्रभाव र सञ्चालन आवाज कम गर्दछ। वैकल्पिक CXWM/CXWL हाइड्रोलिक बफर संस्करणहरूले उच्च-गति र कम-गति सञ्चालन दुवैको लागि उत्कृष्ट झटका अवशोषण प्रदान गर्दछ, शोर घटाउने र मर्मत-मुक्त बफरिङ कार्यसम्पादनलाई महसुस गर्दै। तेल-रहित डिजाइनले काम गर्ने वातावरण सफा गर्न अनुकूलन गर्दछ र दैनिक मर्मत लागत कम गर्दछ।

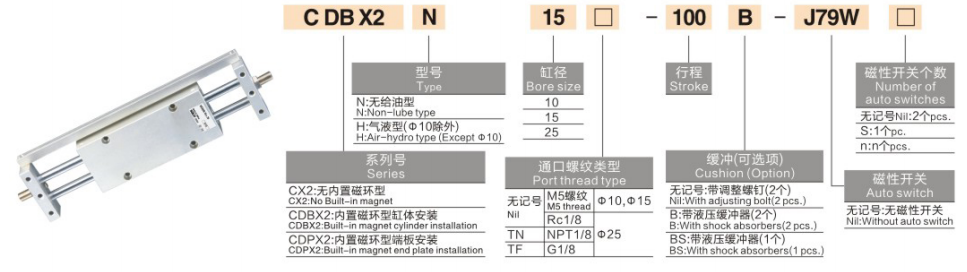

मोडेल नामकरण नियमहरू पूरा गर्नुहोस्

मोडेल उदाहरणहरू: CX2N15-50 | CX225-100-M9BW

मानक अर्डर सन्दर्भ उदाहरणहरू

• CX210-25: 10mm बोर, 25mm स्ट्रोक, चुम्बकीय स्विच बिना मानक प्रकार

• CX215-75-2S: 15mm बोर, 75mm स्ट्रोक, दोहोरो स्थिति पत्ता लगाउनको लागि दोहोरो चुम्बकीय स्विचहरू

• CX2N25-100: 25mm बोर, 100mm स्ट्रोक, चुम्बकीय-संवेदनशील परिदृश्यहरूको लागि चुम्बकीय-मुक्त प्रकार

मानक कोर प्राविधिक प्यारामिटरहरू

(मानक परीक्षण अवस्था: 20 ℃ सामान्य तापमान, 0.5MPa रेटेड दबाव)

1. सामान्य प्रदर्शन विशिष्टताहरू

• सञ्चालन मोड: डबल-अभिनय (डुअल-पिस्टन सिंक्रोनस ड्राइभिङ)

• कार्य दबाव दायरा: ०.१५ ~ ०.७ एमपीए; प्रमाण दबाव: 1.05MPa

• परिवेशको तापक्रम: -10 ℃ ~ 60 ℃ (बरफ मुक्त परम्परागत वातावरण)

• पिस्टन सञ्चालन गति: 50~ 500mm/s (मानक CX2); 800mm/s सम्म (CXWM/CXWL उच्च-गति संस्करणहरू)

• बफर मोड: दोहोरो-अन्त रबर बफर (मानक); CXWM/CXWL मोडेलहरूको लागि वैकल्पिक हाइड्रोलिक बफर

• स्नेहन मोड: तेल-रहित मर्मत-मुक्त सञ्चालन, सफा औद्योगिक वातावरणको लागि उपयुक्त

2. सैद्धान्तिक डबल थ्रस्ट डाटा (इकाई: N)

3. स्वीकार्य पार्श्व टोक़ डेटा (एकाइ: N·m)

4. उत्पादन वजन डाटा (50mm स्ट्रोक, एकाइ: kg)

विशिष्ट अनुप्रयोग परिदृश्यहरू

• सटीक सामग्री स्थानान्तरण: इलेक्ट्रोनिक र सेमीकन्डक्टर वर्कपीस अनुवाद, प्यालेट एक्सचेन्ज र जिग पुशिंग/तानका लागि आदर्श। अल्ट्रा-उच्च एन्टि-रोटेशन सटीकताले उच्च-परिशुद्धता स्थिति र स्थानान्तरण प्रक्रियाहरूमा शून्य अफसेट सुनिश्चित गर्दछ।

• मध्यम-भारी लोड लिफ्टिङ: उत्पादन लाइन workpiece लिफ्टिङ, मोल्ड इजेक्शन र छोटो स्ट्रोक भारी लोड ड्राइभिङ लागि उपयुक्त। अद्वितीय डबल-थ्रस्ट संरचना र बलियो एन्टि-सेन्ट्रिक लोड क्षमताले स्थिर र शक्तिशाली ड्राइभिङ प्रदर्शन प्रदान गर्दछ।

• सीमित अन्तरिक्ष स्वचालन स्टेशनहरू: साँघुरो अन्तर उपकरण स्थापना, तेर्सो कम्प्याक्ट लेआउट र बाक्लो बहु-सिलिन्डर व्यवस्थाको लागि उत्तम। कम-प्रोफाइल शरीर र बहु-दिशात्मक माउन्टिंग डिजाइनले ठाउँको अधिकतम उपयोग गर्दछ।

• उच्च-सफाई कार्य वातावरण: तेल-रहित र कम धुलो डिजाइन चिकित्सा, खाना र इलेक्ट्रोनिक सटीक उपकरणहरूमा अनुकूल हुन्छ। वैकल्पिक चुम्बकीय-मुक्त (N-प्रकार) संस्करण चुम्बकीय हस्तक्षेप बिना चुम्बकीय-संवेदनशील अनुप्रयोग परिदृश्यहरूसँग पूर्ण रूपमा मेल खान्छ।

तीन-चरण द्रुत चयन गाइड

१. बोर साइज चयन: वास्तविक काम भार अनुसार बोर साइज चयन गर्नुहोस्। पर्याप्त सुरक्षा मार्जिनको साथ सैद्धान्तिक डबल थ्रस्ट ≥ वास्तविक लोड × 1.5 सुनिश्चित गर्नुहोस्। भारी पार्श्व भारहरूसँग काम गर्ने अवस्थाहरूको लागि φ25 ठूलो बोर मोडेललाई प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: मानक स्ट्रोक दायरा 25mm देखि 200mm सम्म, वास्तविक यात्रा आवश्यकताहरु अनुसार चयन गर्नुहोस्। लामो-स्ट्रोक, उच्च-गति र बारम्बार प्रभाव काम गर्ने अवस्थाहरूको लागि CXWM/CXWL बफर मोडेलहरूलाई प्राथमिकता दिनुहोस्।

३. कार्यात्मक कन्फिगरेसन चयन

￮ दोहोरो-अन्त स्थिति पत्ता लगाउने: सही स्ट्रोक सीमा स्थितिको लागि 2S दोहोरो चुम्बकीय स्विच कन्फिगरेसन चयन गर्नुहोस्।

￮ उच्च गति र प्रभाव काम गर्ने अवस्था: CXWM (स्लाइड बेयरिङ + हाइड्रोलिक बफर) / CXWL (बल बेयरिङ + हाइड्रोलिक बफर) अपग्रेड गरिएका संस्करणहरू छान्नुहोस्।

￮ चुम्बकीय-संवेदनशील परिदृश्यहरू: चुम्बकीय हस्तक्षेपबाट बच्न N-प्रकार चुम्बकीय-मुक्त सिलिन्डर अपनाउनुहोस्।

एक वाक्य सारांश

     SOLH CX2 श्रृंखला डबल रड स्लाइड सिलिन्डरले डबल थ्रस्ट आउटपुट, अल्ट्रा-हाई एन्टी-रोटेशन प्रेसिजन, कम-प्रोफाइल कम्प्याक्ट संरचना र बहु-दिशात्मक माउन्टिङ लचिलोपनलाई एकीकृत गर्दछ, सीमित-स्पेस सटीक स्वचालित उपकरणहरूको लागि स्थिर र भरपर्दो मध्यम-हेवी लोड ड्राइभिङ समाधानहरू प्रदान गर्दछ।
