CRA1 श्रृंखला रोटरी टेबल सिलिन्डर | र्याक र Pinionb प्रकार

CRA1 श्रृंखला र्याक र पिनियन रोटरी सिलिन्डर | मध्यम र भारी शुल्क उच्च टोक़ स्विङ सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

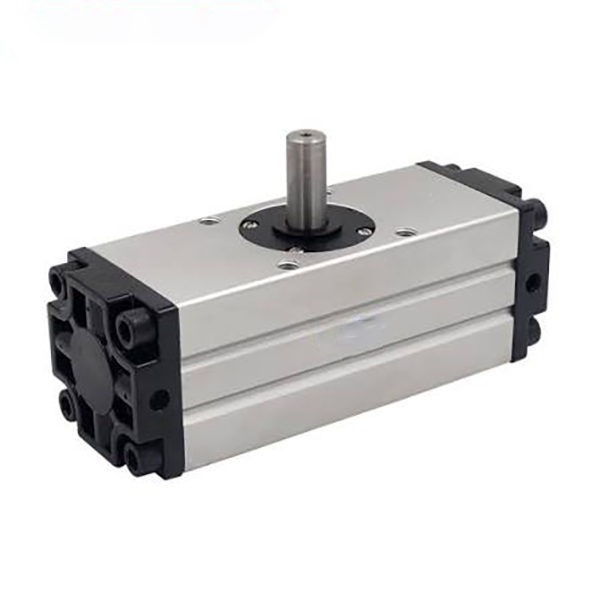

     SOLH CRA1 शृङ्खला एक व्यावसायिक मध्यम र भारी शुल्क र्याक र पिनियन रोटरी सिलिन्डर हो जुन उच्च-टोर्क दोलन गतिको लागि बनाइएको छ। डुअल-पिस्टन र्याक-एन्ड-पिनियन ट्रान्समिसन, वैकल्पिक समायोज्य एयर कुसन, धेरै माउन्टिङ शैलीहरू र विविध आउटपुट शाफ्ट प्रकारहरू सहित, यो सिलिन्डरले φ30 देखि φ100 सम्म बोर साइजहरू कभर गर्दछ। यसले वर्कपीस फ्लिपिङ, औद्योगिक भल्भ ड्राइभिङ र हेभी स्टेशन इन्डेक्सिङ सहित १०–५० किलोग्राम हेभी-लोड परिदृश्यहरूमा पूर्ण रूपमा अनुकूलन गर्छ, भारी स्वचालित उत्पादन लाइनहरूको लागि मुख्यधारा उच्च-कठोरता रोटरी समाधानको रूपमा सेवा गर्दछ।

  1.1 उच्च-कठोरता र्याक र पिनियन ड्राइभ

     डुअल-पिस्टन सिंक्रोनस र्याक-एन्ड-पिनियन ट्रान्समिशन संरचना अपनाएर, सिलिन्डरले शक्तिशाली टर्क आउटपुट र असाधारण संरचनात्मक कठोरता प्रदान गर्दछ। समग्र प्रतिक्रिया ≤1° भित्र नियन्त्रित हुन्छ, जबकि φ30 बोर संस्करणले शून्य ब्याकल्याश प्राप्त गर्दछ। यसले अति-उच्च दोहोरिने स्थिति सटीकता र भारी लोड अवस्थाहरूमा स्थिर रोटरी गति सुनिश्चित गर्दछ।

  1.2 सुपर उच्च टोक़ आउटपुट

     अनुकूलित प्रसारण संरचना उद्योग-अग्रणी टोक़ प्रदर्शन महसुस गर्छ। अधिकतम φ100 बोर मोडेलले 0.5MPa हावाको चापमा 108N·m टर्क आउटपुट गर्दछ, भारी वर्कपीस रोटेशन, ठूला भल्भ ड्राइभिङ र हेभी-ड्युटी उपकरण अनुक्रमणिकाको लागि उच्च-टर्क मागहरू पूर्ण रूपमा पूरा गर्दछ।

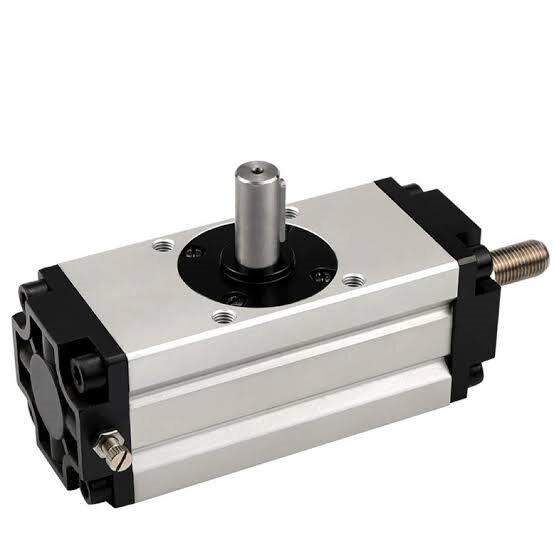

  1.3 वैकल्पिक समायोज्य एयर कुशन

     Z-प्रकार दोहोरो-अन्त समायोज्य एयर बफर संरचनासँग सुसज्जित छ, जसले प्रभावकारी रूपमा उच्च-फ्रिक्वेन्सी स्टार्ट-स्टप अपरेशनको समयमा जडत्व प्रभावलाई अवशोषित गर्दछ, मेकानिकल कम्पन र चलिरहेको आवाज कम गर्दछ, र समग्र सञ्चालन स्थिरता र सेवा जीवन सुधार गर्दा उपकरण र वर्कपीसहरू सुरक्षित गर्दछ।

  1.4 विविध माउन्टिङ र शाफ्ट विकल्पहरू

     • माउन्टिंग शैलीहरू: आधारभूत (B), फुट (L), Flange (F) वैकल्पिक, विभिन्न उपकरण संरचना र स्पेस लेआउटहरूको लागि लचिलो स्थापनालाई समर्थन गर्दै।

     • शाफ्ट प्रकारहरू: एकल शाफ्ट (S), डुअल शाफ्ट (W), Keyed shaft (Y) उपलब्ध, विभिन्न लोड जडान विधिहरू र एन्टी-स्लिप टर्क ट्रान्समिशन आवश्यकताहरूसँग उपयुक्त।

  १.५ कम्प्याक्ट र टिकाउ संरचना

     अपग्रेड गरिएको अनुकूलित संरचनाले परम्परागत पुरानो मोडेलहरूको तुलनामा शरीरको चौडाइलाई 14% ले घटाउँछ, स्थापना स्थानलाई महत्त्वपूर्ण रूपमा बचत गर्छ। D-M9 शृङ्खला चुम्बकीय स्विचहरूको लचिलो माउन्टिङका ​​लागि डुअल-साइड सेन्सर ग्रूभ्ससँग डिजाइन गरिएको। कडा एनोडाइज्ड सिलिन्डर बडी र उच्च पहिरन-प्रतिरोधी सील कम्पोनेन्टहरूले दीर्घकालीन स्थिर सञ्चालनको ग्यारेन्टी दिन्छ।

  1.6 तेल-मुक्त र लामो सेवा जीवन

     मानक तेल-रहित सञ्चालन डिजाइन अतिरिक्त स्नेहन मर्मत बिना कार्यशालाहरू र सामान्य औद्योगिक कार्य अवस्थाहरू सफा गर्न अनुकूल हुन्छ। प्रिमियम पहिरन-प्रतिरोधी सिलहरू र एन्टी-कोरोसन सिलिन्डर बडीले लगातार चक्रीय सञ्चालनको लागि निरन्तर कार्य जीवन विस्तार गर्दछ।

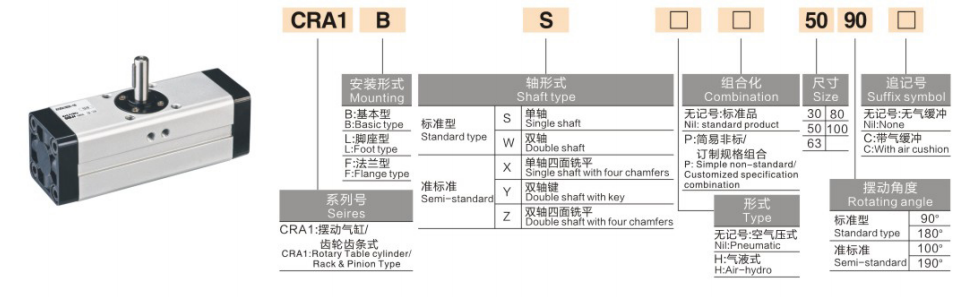

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

  1. विशिष्ट मोडेल उदाहरणहरू: CRA1BS50-90Z, CDRA1BL80-180Z

  2. मानक अर्डर उदाहरणहरू

     • मानक गैर-बफर मोडेल: CRA1BS50-90 (φ50 बोर, 90° स्विङ, एकल शाफ्ट, आधारभूत प्रकार, कुनै चुम्बकीय घण्टी छैन)

     • भारी शुल्क बफर मोडेल: CDRA1BL80-180Z (φ80 बोर, 180° स्विङ, डुअल शाफ्ट, फुट माउन्टिङ, म्याग्नेटिक रिङ र डुअल एयर कुसन)

3. सामान्य प्राविधिक प्यारामिटरहरू (20℃, 0.5MPa मानक अवस्था)

  3.1 आधारभूत निर्दिष्टीकरणहरू

     • सञ्चालन मोड: डबल-अभिनय र्याक र पिनियन ड्राइभ

     • काम गर्ने तरल पदार्थ: संकुचित हावा (तेल-रहित सञ्चालन)

     • परिवेशको तापक्रम: 0 ℃ ~ 60 ℃ (बरफ रहित वातावरण)

     • कार्य दबाव दायरा: ०.१ ~ १.० एमपीए; प्रमाण दबाव: 1.5MPa

     • प्रतिक्रिया: ≤1° (φ30 बोरले शून्य प्रतिक्रिया हासिल गर्छ)

     • स्विङ कोण सहिष्णुता: ०~+४°

     • बफर मोड: गैर-बफर / दोहोरो-अन्त समायोज्य एयर कुशन (Z प्रकार)

     • चुम्बकीय स्विच: D-M9 शृङ्खलासँग मिल्दो, डुअल-साइड ग्रूभ माउन्टिङ

  3.2 प्रमुख कार्यसम्पादन प्यारामिटर तालिका (@0.5MPa)

4. कोर कन्फिगरेसन र चयन दिशानिर्देशहरू

  ४.१ बोर साइज चयन (टोर्क र लोडमा आधारित)

     • φ३०: 3.5N·m टर्क आउटपुट, माइक्रो मध्यम-लोड (≤10kg) अनुप्रयोगहरू जस्तै सानो भल्भ स्विचिङ र लघु स्टेशन अनुक्रमणिका लागि उपयुक्त।

     • φ50: 9.3N·m टर्क आउटपुट, हल्का-मध्यम लोड (10–20kg) workpiece 90° फ्लिपिङ र दिशात्मक स्थितिको लागि आदर्श।

     • φ63: 17.0N·m टर्क आउटपुट, मिडियम-लोड (20–30kg) भारी स्टेशन स्टेयरिङ र कम्पोनेन्ट रोटेशन कार्यहरूसँग मिल्ने।

     • φ80: 32.0N·m टर्क आउटपुट, मध्यम-भारी भार (30-40kg) ठूलो टुलिङ र फिक्स्चर रोटरी स्थितिको लागि लागू हुन्छ।

     • φ100: 108N·m सुपर हाई टर्क आउटपुट, भारी-लोड (40-50kg) मेकानिकल रोटेशन र ठूलो औद्योगिक भल्भ ड्राइभिङ परिदृश्यहरूमा समर्पित।

  4.2 स्विङ कोण चयन

     • ९०° मानक कोण: राइट-एंगल फ्लिपिङ र ठाडो स्टीयरिङका लागि डिजाइन गरिएको, व्यापक रूपमा workpiece लोडिङ/अनलोडिङ र अर्थोगोनल स्टेशन स्विचिङमा प्रयोग गरिन्छ।

     • 180° मानक कोण: आधा-चक्र रोटेशन र पूर्ण वर्कपीस फ्लिपिङको लागि उपयुक्त, द्विदिशात्मक स्टेशन स्थिति र रिभर्सिङ अपरेशनलाई महसुस गर्दै।

     • 100° / 190° विशेष कोण: विशेष उपकरण र व्यक्तिगत स्टेशन गति आवश्यकताहरूको लागि अनुकूलन गैर-मानक कोण।

  4.3 बफर र कार्यात्मक कन्फिगरेसन चयन

     • Z एयर कुशन: उच्च-फ्रिक्वेन्सी र भारी-शुल्क काम गर्ने अवस्थाहरूको लागि अनिवार्य, प्रभावकारी रूपमा अन्त प्रभाव मेटाउने, स्थिति सटीकता स्थिर गर्ने र सञ्चालन आवाज घटाउने।

     • CDRA1 चुम्बकीय रिंग संस्करण: D-M9 श्रृंखला स्विच स्थापनाको लागि निर्मित चुम्बकीय रिंग, वास्तविक-समय स्थिति संकेत प्रतिक्रिया र स्वचालित PLC लिङ्केज नियन्त्रण समर्थन।

     • शाफ्ट प्रकार मिलान: एकल शाफ्ट (एस) सामान्य विश्वव्यापी अनुप्रयोगहरूको लागि; द्विदिशात्मक सिंक्रोनस ड्राइभिङका लागि डुअल शाफ्ट (डब्ल्यू); उच्च एन्टी-टोर्क र एन्टी-स्लिप जडान मागहरूको लागि कुञ्जी शाफ्ट (Y)।

5. विशिष्ट अनुप्रयोग परिदृश्यहरू

     • भारी workpiece फ्लिपिङ: भरपर्दो 90°/180° फ्लिपिङ र मेसिन टूल्स र स्वचालित कन्वेयर लाइनहरूमा 10-50kg workpieces को लागि स्थिति, उच्च कठोरता र सटीक दोहोर्याउने गतिको लागि कम ब्याकल्याश।

     • औद्योगिक भल्भ ड्राइभिङ: बटरफ्लाइ भल्भ र बल भल्भ जस्ता ठूला-व्यास पाइपलाइन भल्भहरूको स्वचालित खोल्ने र बन्द गर्ने र रिमोट कन्ट्रोलमा लागू हुन्छ, स्थिर उच्च-टर्क ड्राइभिङ फोर्स प्रदान गर्दछ।

     • भारी शुल्क स्वचालित अनुक्रमणिका: 90°/180° परिशुद्धता अनुक्रमणिका र भारी रोटरी तालिकाहरू र असेम्ब्ली र पत्ता लगाउने स्टेशनहरूमा टुलिङ फिक्स्चरहरूको निश्चित स्थितिको लागि प्रयोग गरिन्छ।

     • भारी रोबोटिक जोडहरू: भारी रोबोट जोइन्टहरू र अन्त-प्रभावहरूका लागि रोटरी ड्राइभिङ इकाईको रूपमा सेवा गर्दछ, उच्च-कठोरता र उच्च-लोड सटीक स्विंग आवश्यकताहरू पूरा गर्दछ।

     • रसद र प्याकेजिङ उपकरण: भारी सामग्री बक्स र प्यालेट स्टीयरिंग, स्ट्याकिंग र स्थितिको लागि आदर्श, दीर्घकालीन उच्च-फ्रिक्वेन्सी भारी-लोड चक्रीय कार्य अवस्थाहरूमा अनुकूलन।

6. 3-चरण द्रुत चयन गाइड

     १. बोर पुष्टि: एक सुरक्षा कारक ≥2 संग workpiece वजन र रोटेशन त्रिज्या मा आधारित वास्तविक टोक़ गणना। ≤10 kg को लागि φ30, 10-20 kg को लागि φ50, 20-30 kg को लागि φ63, 30-40 kg को लागि φ80, 40-50 kg को लागि φ100 चयन गर्नुहोस्।

     २. कोण पुष्टिकरण: दायाँ-कोण स्टीयरिङ/फ्लिपिङका लागि 90°, आधा-चक्र रिभर्सिङका लागि 180°, र अनुकूलित गति मागहरूको लागि 100°/190° विशेष कोणहरू छनौट गर्नुहोस्।

     ३. प्रकार्य पुष्टिकरण: उच्च आवृत्ति भारी-लोड सञ्चालनको लागि Z एयर कुशन सुसज्जित; संकेत प्रतिक्रिया नियन्त्रणको लागि CDRA1 चुम्बकीय संस्करण चयन गर्नुहोस्; उच्च-टोर्क एन्टी-स्लिप जडानको लागि वाई कुञ्जी शाफ्ट अपनाउनुहोस्।

एक वाक्य सारांश

     SOLH CRA1 शृङ्खलाको र्याक र पिनियन रोटरी सिलिन्डरले सुपर हाई टर्क, अल्ट्रा-लो ब्याकल्याश र वैकल्पिक एयर बफर कार्यसम्पादन प्रदान गर्दछ, जसले 10-50kg मध्यम र भारी शुल्क औद्योगिक फ्लिपिङ, एप्लिकेसन र भल्भको लागि उच्च-कठोरता, स्थिर र टिकाउ परिशुद्धता रोटरी समाधानहरू प्रदान गर्दछ।
