CP96S श्रृंखला मानक सिलिन्डर

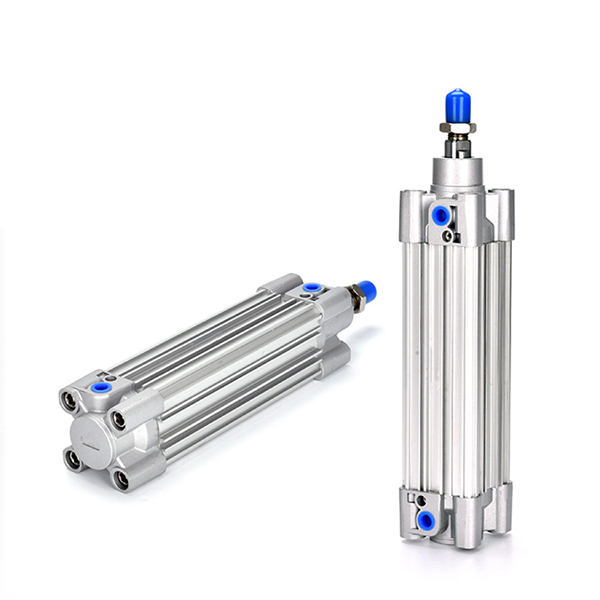

SOLH CP96S टाई रड प्रोफाइल सिलिन्डर ISO15552 र VDMA24562 मापदण्डहरूको पालना गर्दछ, मूल CP96S श्रृंखलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। समायोज्य हावा कुशन र रबर प्याडको संयोजन गर्ने दोहोरो बफर प्रणालीसँग डिजाइन गरिएको, यसले उच्च गति र उच्च-फ्रिक्वेन्सी 50 ~ 1000mm/s मा कम आवाज र हल्का प्रभाव प्राप्त गर्दछ। बिल्ट-इन टाई-रड एल्युमिनियम ब्यारेल उच्च कठोरता र उत्कृष्ट अफसेट लोड प्रतिरोधको साथ पारंपरिक टाई रड सिलिन्डरहरू भन्दा 15% हल्का छ। भेरियन्टहरूमा एकल रड मानक प्रकार र CP96SD एन्टि-टर्सियन डबल रड मोडेल समावेश छ। M9B/A93 सेन्सरहरूको लागि निर्मित चुम्बकीय घण्टी वैकल्पिक; उच्च तापमान र स्टेनलेस स्टील पिस्टन रड संस्करणहरू उपलब्ध छन्। बोर φ32~125mm, अनुकूलित स्ट्रोक 2000mm सम्म। विश्वव्यापी उपकरण प्रतिस्थापनको लागि मेसिन उपकरणहरू र भारी शुल्क प्याकेजिङ्ग स्वचालनमा व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

CP96S श्रृंखला ISO15552 मानक वायवीय सिलिन्डर (डुअल हेभी-ड्युटी कुशन)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH CP96S श्रृंखला टाई रड सिलिन्डर ISO15552 / VDMA24562 अन्तर्राष्ट्रिय मानक अनुरूप छ। डुअल कुशन प्रणाली (समायोज्य एयर कुशन + रबर बफर प्याड) संग सुसज्जित एल्युमिनियम प्रोफाइल ब्यारेल अपनाउछ। कम आवाज, उच्च कठोरता, उच्च-गति, उच्च-फ्रिक्वेन्सी रेसिप्रोकेटिङ र लामो-स्ट्रोक हेवी-ड्युटी स्वचालन अनुप्रयोगहरूको लागि उपयुक्त। मूल CP96S श्रृंखला संग प्रत्यक्ष मेकानिकल आदान प्रदान।

कोर संरचना र डिजाइन सुविधाहरू

1. संरचना: बिल्ट-इन टाई रडहरू भएको प्रोफाइल ब्यारेल, परम्परागत टाई रड सिलिन्डरहरू भन्दा 15% हल्का। दोहोरो कुशनले अन्त प्रभावलाई ठूलो मात्रामा अवशोषित गर्दछ र सञ्चालन आवाज कम गर्दछ।

2. सामग्री: कडा एनोडाइज्ड एल्युमिनियम ब्यारेल, उच्च-शक्तिको अन्त क्याप्स, हार्ड क्रोम प्लेटेड पिस्टन रड। लुगा-प्रतिरोधी र लामो सेवा जीवन।

3. सञ्चालन संस्करण

-- CP96S: एकल रड डबल अभिनय मानक मोडेल

-- CP96SD (सफिक्स W): डबल रड डबल एक्टिंग, उत्कृष्ट एन्टी-टोर्सन प्रदर्शन

-- प्रत्यय -S: चुम्बकीय स्विचको लागि निर्मित चुम्बकीय रिंग

4. कुशन प्रणाली: एयर कुशन + रबर कम्पोजिट बफर, 50 ~ 1000mm/s उच्च-गति साइकल चलाउनको लागि उपयुक्त।

5. उच्च कठोरता: प्रेसिजन मेसिन गरिएको अन्त क्याप्स, सानो पिस्टन रड विक्षेपन, बलियो अफसेट लोड प्रतिरोध।

6. सेन्सर ग्रूभ: M9B, A93 श्रृंखला चुम्बकीय स्विचहरूको लागि आरक्षित स्लटहरू।

7. आदानप्रदान योग्यता: ISO15552 मानक आयाम, SE, SAI, DNC श्रृंखला सामानहरूसँग उपयुक्त।

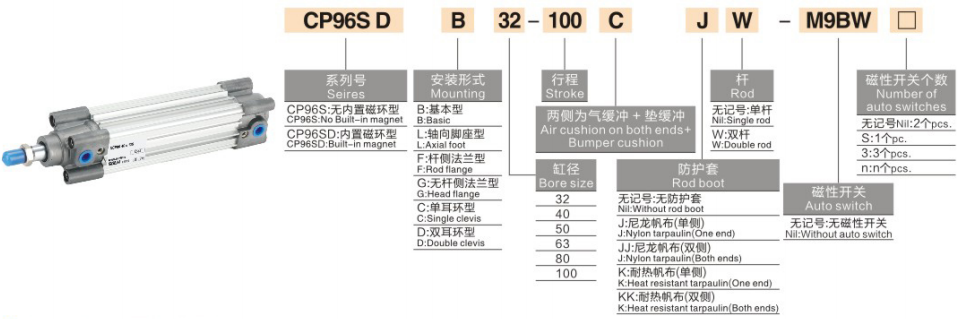

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: CP96SB40-100W-S

खण्ड	कोड	परिभाषा
CP96S	श्रृंखला कोड	ISO15552 टाई रड प्रोफाइल सिलिन्डर
B	माउन्टिङ कोड	B = आधारभूत; एल = फुट; F=Rod flange; G=क्याप फ्ल्यान्ज; C = एकल क्लीविस; D = डबल क्लीविस
40	बोर साइज	φ32/40/50/63/80/100/125 मिमी
100	स्ट्रोक लम्बाइ	मानक: 25 ~ 800mm, अनुकूलित अधिकतम 2000mm
W	डबल रड मार्क	एकल रडको लागि W हटाउनुहोस्
-एस	चुम्बक विकल्प	बिल्ट-इन चुम्बकीय रिंग

2. मानक अर्डर उदाहरणहरू

-- CP96SB50-200-S: Bore50, stroke200, एकल रड, चुम्बक संग आधारभूत प्रकार

-- CP96SF63-150W: Bore63, stroke150, डबल रड, रड साइड फ्ल्यान्ज माउन्ट

कोर प्राविधिक निर्दिष्टीकरण

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर दायरा	φ32,40,50,63,80,100,125 मिमी
सञ्चालन दबाव	०.०५~१.० एमपीए
प्रमाण दबाव	1.5 MPa
परिवेशको तापक्रम	-20~+70℃; चुम्बक सुसज्जित: -10~+60℃
पिस्टन गति	50~1000 मिमी/सेकेन्ड
कुशन	दुबै छेउमा समायोज्य एयर कुशन + रबर प्याड
एयर पोर्ट थ्रेड	G1/8 ~ G3/4 बोरमा निर्भर गर्दछ
स्नेहन	पूर्व-ग्रीस गरिएको, तेल-रहित सञ्चालन
स्ट्रोक सहनशीलता	≤500mm:0~+2.0mm；501~1000mm:0~+2.4mm

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

बोर (मिमी)	जोर (N)	पुल फोर्स (N)
32	402	362
40	628	565
50	981	882
63	1559	1402
80	2513	2262
100	3927	3534
125	6136	5523

माउन्टिङ प्रकार र व्युत्पन्न मोडेलहरू

1. माउन्ट गर्ने विकल्पहरू

- आधारभूत, खुट्टा माउन्ट, अगाडि/पछाडिको फ्ल्यान्ज, एकल/डबल क्लीभिस।

2. मुख्य व्युत्पन्न श्रृंखला

-- CP96S / CP96SD: एकल रड र डबल रड मोडेल

-- CP96SK: उच्च तापमान अनुकूलित सिलिन्डर

-- CP96SR: हल्का जंग वातावरणको लागि स्टेनलेस स्टील पिस्टन रड

3-चरण द्रुत चयन गाइड

1. बोर चयन: आवश्यक थ्रस्ट गणना गर्नुहोस्, ≥50% सुरक्षा मार्जिन आरक्षित गर्नुहोस्; उच्च गति र कम आवाज मागको लागि CP96S लाई प्राथमिकता दिनुहोस्।

2. स्ट्रोक पुष्टि: 10 ~ 20mm सुरक्षा मार्जिन थप्नुहोस्; अधिकतम मानक स्ट्रोक 800mm, 2000mm सम्म अनुकूलित।

3. कन्फिगरेसन मिलान

-- स्थिति प्रतिक्रिया: M9B/A93 चुम्बकीय स्विचहरूको साथ -S चुम्बक मोडेल छनौट गर्नुहोस्;

- माउन्टिङ: तेर्सो भारी लोडको लागि एल फुट माउन्ट; ठाडो स्थापनाको लागि F flange;

- विशेष वातावरण: उच्च तापमानको लागि CP96SK, संक्षारक अवस्थाको लागि CP96SR चयन गर्नुहोस्।

एक वाक्य सारांश

SOLH CP96S ISO15552 टाई रड सिलिन्डर डुअल एयर र रबर कुशन, उच्च गति कम शोर, बलियो एन्टी-अफसेट लोड क्षमता, उच्च आवृत्ति निर्यात स्वचालन उपकरणहरूको लागि आदर्श हेभी-ड्युटी लिनियर एक्चुएटर।
