CJ2K श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर｜गैर घुमाउने रड प्रकार

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

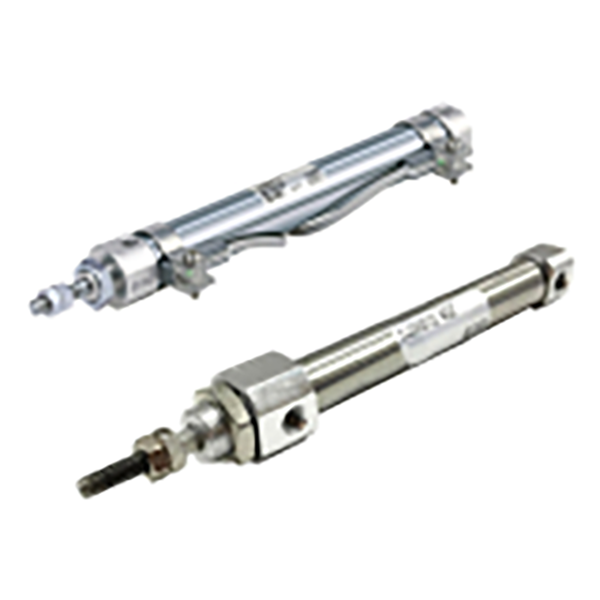

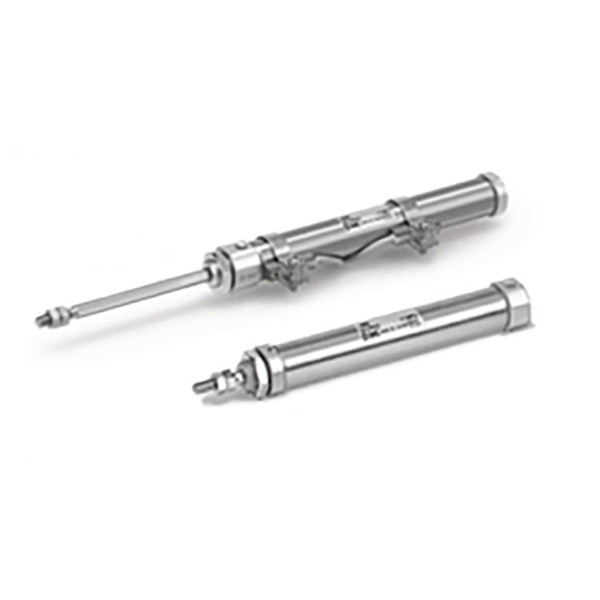

     SOLH CJ2K श्रृंखला गैर घुमाउने रड स्टेनलेस स्टील मिनी सिलिन्डर हो, CJ2 मिनी सिलिन्डर परिवारबाट व्युत्पन्न। मुख्य विशेषता: हेक्सागोनल एन्टी-रोटेसन पिस्टन रड विस्तार र फिर्ता लिने क्रममा पिस्टन रड स्पिनिङ रोक्नको लागि आन्तरिक गाइड संरचनासँग एकीकृत। सटीक स्टेशनहरूको लागि आदर्श जहाँ अन्तिम फिक्स्चरले निश्चित कोणीय स्थिति कायम गर्नुपर्छ। 304 स्टेनलेस स्टील ब्यारेल, कम्प्याक्ट र हल्का वजन अपनाउदै। तीन अपरेशन मोडहरू समर्थन गर्दछ: डबल अभिनय, एकल अभिनय वसन्त फिर्ता, एकल अभिनय वसन्त विस्तार। बोर आकार: Φ10, Φ16। आयातित मूल CJ2K सँग पूर्ण रूपमा आयामी रूपमा विनिमेय। M9BW चुम्बकीय स्विचहरूसँग मिल्दो वैकल्पिक निर्मित चुम्बकीय रिंग। सानो स्वचालन, 3C उपकरण, परिशुद्धता उपकरण र जिग पुशिंग अनुप्रयोगहरूमा व्यापक रूपमा अपनाइयो।

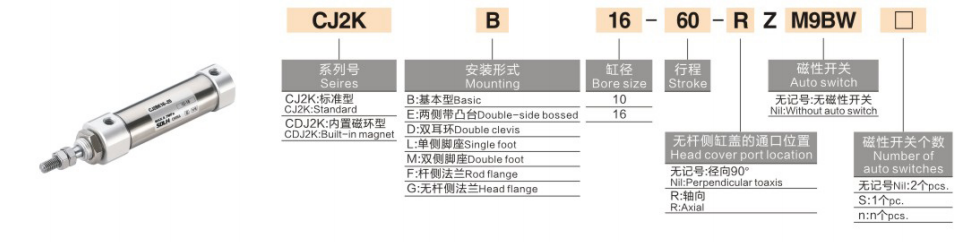

पूर्ण मोडेल कोडिङ व्याख्या

   1. मोडेल उदाहरण: CJ2KB10-30SZ-M9BW-B

   2. अर्डर गर्ने उदाहरण

    CJ2KB10-30SZ-M9BW

     --नन घुम्ने मिनी सिलिन्डर, आधारभूत माउन्टिङ, बोर १०, स्ट्रोक ३०, सिंगल एक्टिंग स्प्रिङ रिटर्न, बिल्ट-इन म्याग्नेटिक रिङ, M9BW चुम्बकीय स्विचले सुसज्जित।

कोर संरचना र प्रदर्शन लाभहरू

   1. हेक्सागोनल पिस्टन रड मेकानिकल एन्टी रोटेशन (कोर एडभान्टेज)

     -- हेक्सागोनल क्रस-सेक्शन पिस्टन रडलाई फ्रन्ट गाइड बुशिङसँग मिलाइएको परिधि रोटेशन प्रतिबन्धित गर्न।

     -- एन्टी-रोटेशन शुद्धता: Φ10 ≤ ±1.5°; Φ16 ≤ ±1°।

     --  ✅ रेसिप्रोकेशनको समयमा साधारण राउन्ड पिस्टन रडको फ्रि टर्सनले गर्दा हुने विक्षेपन समस्याहरू समाधान गर्नुहोस्।

   2. 304 स्टेनलेस स्टील ब्यारेल, कम्प्याक्ट स्लिम रूपरेखा

     - रस्ट प्रतिरोध र आर्द्रता-प्रमाण प्रदर्शन; बेलनाकार संरचनाले कम्प्याक्ट उपकरण क्याबिनेट भित्र स्थापना ठाउँ बचत गर्दछ।

   3. बहु अपरेशन मोडहरू उपलब्ध छन्

     - दोहोरो अभिनय: दुबै पक्षमा हावा आपूर्ति, स्थिर जोर, निरन्तर ठूलो उत्पादनको लागि रुचाइएको

     -- एस स्प्रिङ रिटर्न: सक्रिय हुँदा विस्तार गर्नुहोस्, पावर हानि पछि स्वत: फिर्ता लिनुहोस्

     -- T वसन्त विस्तार: सक्रिय हुँदा फिर्ता लिनुहोस्, सुरक्षा रिसेट आवश्यकताहरू पूरा गर्न पावर हानि पछि स्वत: विस्तार गर्नुहोस्

   4. विविध माउन्ट विकल्पहरू

     -- आधारभूत प्रकार, फुट माउन्ट L, फ्ल्यान्ज F, डबल क्लीभिस D। ठाडो, तेर्सो र उल्टो एसेम्बलीलाई समर्थन गर्दछ।

   5. तेल-मुक्त सञ्चालन

     -- पूर्व-लेपित लामो-स्थायी ग्रीस भित्र, स्थिर दीर्घकालीन सञ्चालनको लागि सुख्खा तेल-रहित कम्प्रेस्ड हावासँग उपयुक्त।

   6. वैकल्पिक चुम्बकीय स्थिति पत्ता लगाउने

     -- अन्तर्निर्मित चुम्बकसँग सुसज्जित Z संस्करण, स्वचालित इन्टरलक नियन्त्रणको लागि PLC लाई विस्तार/रिट्र्याक्ट इन-प्लेस सिग्नल पठाउन M9BW स्विचसँग सहकार्य गर्नुहोस्।

   7. मानक रबर कुशन

     -- पिस्टन प्रभाव अवशोषित गर्न र सञ्चालन आवाज कम गर्न दुबै छेउमा निर्मित रबर कुशन प्याडहरू।

मानक प्राविधिक निर्दिष्टीकरण

   1. सैद्धान्तिक आउटपुट थ्रस्ट @0.5MPa (N)

चयन तुलना: CJ2K गैर घुमाउने VS मानक CJ2 राउन्ड रड

    1. ✅ यी काम गर्ने अवस्थाहरूमा CJ2K लाई प्राथमिकता दिनुहोस्

     - फ्ल्याट जिगहरू, शिफ्ट फोर्कहरू वा पोजिसनिङ पिनहरू रडको छेउमा माउन्ट गरिएका छन्, लोड विच्छेदन निषेधित छ;

     -- सानो अनुक्रमणिका टूलिङ्ग, गाईड ग्रुभ्स भित्र workpieces धकेल्दै;

     - क्यामेरा र निरीक्षण फिक्स्चरको रैखिक फिड जसलाई स्थिर कोण चाहिन्छ;

     -- पिस्टन रडसँग जोडिएको फ्ल्याट क्ल्याम्पहरू, टोर्सनले सामग्री जाम वा स्थिति विफलता निम्त्याउँछ।

   2. ❌ मानक CJ2 स्वीकार्य परिदृश्यहरू

     -- सरल इजेक्शन, गोल वर्कपीसहरू धकेल्दै, लोडमा कुनै कोणीय प्रतिबन्ध, लागत प्राथमिकता।

3-चरण चयन गाइड

   1. विरोधी ट्विस्ट आवश्यकता पुष्टि गर्नुहोस्

     -- पोजिशनिङ ग्रूभ भएको फ्ल्याट/स्क्वायर फिक्स्चर → CJ2K नन घुम्ने संस्करण रोज्नु पर्छ।

   2. सञ्चालन मोड चयन गर्नुहोस्

     -- निरन्तर पारस्परिक र अधिकतम जोर → दोहोरो अभिनय (S/T प्रत्यय बिना)

     -- हावाको साथ विस्तार गर्नुहोस्, बन्द भएपछि स्वत: फिर्ता लिनुहोस् → S वसन्त फिर्ता

     -- हावाको साथ फिर्ता लिनुहोस्, बन्द पछि स्वत: बाहिर निकाल्नुहोस् → T वसन्त विस्तार

   3. सेन्सर र माउन्टिङ कन्फिगर गर्नुहोस्

     -- PLC स्थिति प्रतिक्रिया आवश्यक छ: प्रत्यय Z थप्नुहोस् (बिल्ट-इन चुम्बक) + M9BW चुम्बकीय स्विच

     - माउन्टिंग चयन: अन्तिम अनुहार स्थापनाको लागि Flange F; साइड फ्रेम माउन्टिङको लागि फुट एल; हिङ्ग्ड स्विङ मोशनको लागि डबल क्लीविस डी

विशिष्ट अनुप्रयोग परिदृश्यहरू

     -- 3C स्वचालन: PCB फ्ल्याट जिग पुशिङ, स्लटहरूमा कनेक्टर स्थिति

     -- अप्टिकल निरीक्षण उपकरण: क्यामेरा रैखिक फिडिंग निश्चित पत्ता लगाउने कोणको साथ

     -- सानो टुलिङ र फिक्स्चर: फ्ल्याट वर्कपीस इजेक्शन, गाइड स्लटहरूमा सामग्री फिडिङ

     - प्याकेजिङ मेसिनरी: फ्ल्याट कार्टन स्थिति, सानो लेबल धक्का

     -- प्रयोगशाला स्वचालन र आर्द्र कार्यशालाहरू (स्टेनलेस स्टील एन्टि-रस्ट ब्यारेल)

मानक वायमेटिक सर्किट सन्दर्भ

   1. डबल एक्टिंग पुश सर्किट

     -- AFC एयर फिल्टर रेगुलेटर स्नेहक → 4V210-06 5/2 Solenoid भल्भ → PU4 ट्युबिङ → CJ2KB16-60Z-M9BW

   2. एकल अभिनय वसन्त रिसेट सर्किट

     -- AR दबाव नियामक → 3V210 3/2 Solenoid भल्भ → CJ2KB10-30SZ

प्रयोगको लागि सावधानीहरू

     - पिस्टन रडमा अत्यधिक रेडियल साइड लोडबाट बच्नुहोस्। पार्श्व बलले गाइड बुशिंग पहिरनलाई गति दिन्छ र एन्टी-रोटेशन परिशुद्धता कम गर्दछ।

     --टर्सन पल कम गर्नको लागि अन्त लोड समाक्षीय रूपमा स्थापना गर्नुहोस्।

     -- गाइड एसेम्बलीमा धुलो जाम हुनबाट जोगाउन अपस्ट्रिममा AF एयर फिल्टर स्थापना गर्नुहोस्।

     - पूर्ण 0.7MPa दबाब अन्तर्गत लामो-अवधि उच्च-गति सञ्चालनबाट बच्नुहोस्; रबर कुशनको पूर्ण प्रयोग गर्नुहोस्।

     - फ्लोरिन रबर सील संस्करण बलियो एसिड र क्षार संक्षारक वातावरणको लागि अनुकूलन योग्य।

एक वाक्य सारांश

     SOLH CJ2K स्टेनलेस स्टील गैर घुमाउने हेक्सागोनल रड मिनी सिलिन्डरले सटीक एन्टी-ट्विस्ट रैखिक गति प्रदान गर्दछ, धेरै माउन्टिङ शैलीहरूसँग डबल/सिंगल एक्टिंग भेरियन्टहरूमा उपलब्ध छ, M9BW चुम्बकीय स्विचहरूसँग मिल्दो, 3C परीक्षणको लागि उत्तम एक्चुएटर, अप्टिकल पोजिसन इन्स्पेक्शन र अप्टिकल स्टेशनहरू छन्। निषेधित।
