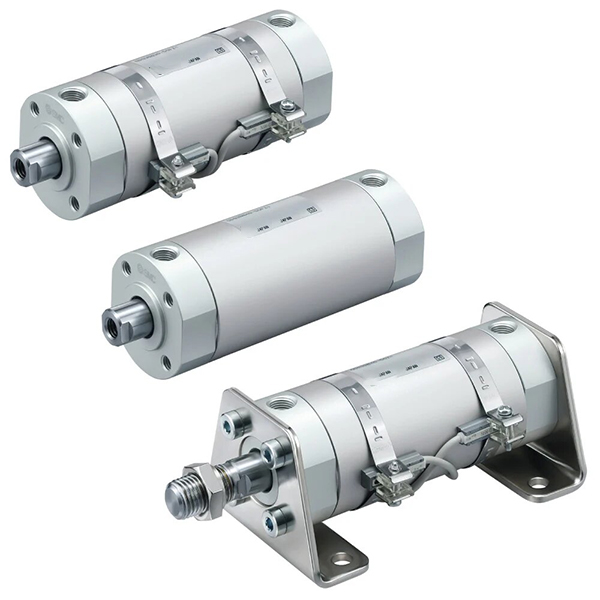

CG3 श्रृंखला लाइटवेट सिलिन्डर

SOLH CG3 अल्ट्रा-सर्ट लाइटवेट वायवीय सिलिन्डरहरू परम्परागत CG1 शृङ्खला राउन्ड एक्चुएटरहरूको लागि अपग्रेड गरिएको प्रतिस्थापनको रूपमा काम गर्दछ। कडा क्रोम-प्लेटेड पिस्टन रडहरूसँग जोडिएको उच्च-शक्तिको एल्युमिनियम मिश्र धातु ब्यारेल र अन्तिम क्यापहरूसँग निर्मित, यो श्रृंखलाले समग्र तौललाई 24% ले घटाउँछ र उल्लेखनीय स्पेस अप्टिमाइजेसनको लागि कुल लम्बाइ 51mm सम्म छोटो पार्छ। φ20mm देखि φ100mm सम्मको बोर साइजमा उपलब्ध छ, यसले कम्प्याक्ट मेसिनरी भित्र लचिलो पाइपिङ लेआउट सक्षम गर्न चार-दिशा एयर पोर्ट व्यवस्थालाई समर्थन गर्दछ। बहु संरचनात्मक भेरियन्टहरूले विविधतापूर्ण रैखिक ड्राइभ मागहरू पूरा गर्न डबल-अभिनय, वसन्त एकल-अभिनय, डबल-रड र हेक्सागोनल एन्टी-रोटेशन पिस्टन रड संस्करणहरू कभर गर्दछ। मानक रबर कुशनले हल्का अन्त प्रभावलाई कम गर्छ, जबकि वैकल्पिक एयर बफरले 1000mm/s सम्म उच्च-गति सञ्चालनलाई सूट गर्दछ। कम घर्षण कम्पोजिट सीलले 8 मिलियन कार्य चक्र भन्दा बढी सेवा जीवनको साथ तेल-मुक्त सञ्चालन महसुस गर्दछ; CDG3 चुम्बकीय एकीकृत मोडेलहरूले PLC स्थिति प्रतिक्रिया र स्वचालित लिङ्केज नियन्त्रणको लागि चुम्बकीय स्विच स्थापना समर्थन गर्दछ। हामी स्थिर जन उत्पादन र पर्याप्त स्पट इन्भेन्टरी कायम राख्छौं, प्याकेजिङ उपकरण, इलेक्ट्रोनिक असेंबली लाइनहरू र उत्कृष्ट लागत दक्षताको साथ सामान्य प्रकाश औद्योगिक उच्च-फ्रिक्वेन्सी स्वचालनमा व्यापक रूपमा लागू हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

CG3 श्रृंखला अल्ट्रा-छोटो हल्का सिलिन्डर | नयाँ पुस्ता कम्प्याक्ट उच्च गति वायवीय सिलिन्डर

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

1. उत्पादन अवलोकन र कोर संरचनात्मक सुविधाहरू

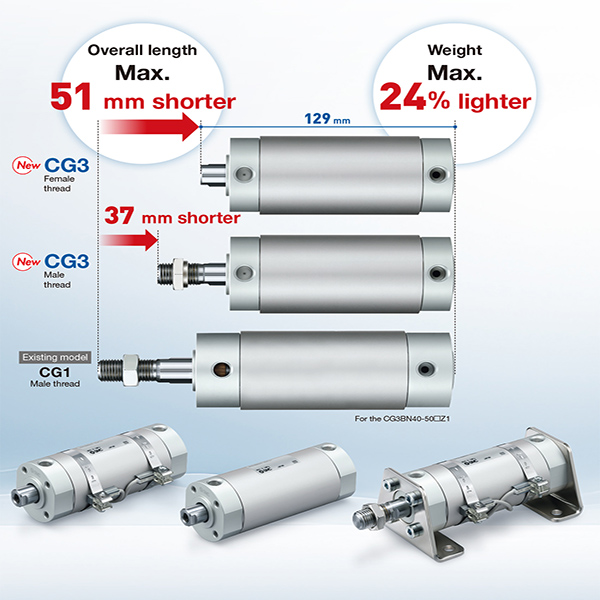

SOLH CG3/CDG3 शृङ्खला एक नयाँ-पुस्ताको अल्ट्रा-सर्ट एल्युमिनियम मिश्र धातु लाइटवेट न्यूमेटिक सिलिन्डर हो, जसले परम्परागत CG1 शृङ्खलाको लागि प्रत्यक्ष अपग्रेड र प्रतिस्थापनको रूपमा सेवा गर्दछ। यसले φ20 देखि φ100mm सम्मको फराकिलो बोर दायरालाई कभर गर्दछ, अधिकतम समग्र लम्बाइ 51mm र 24% वजन घटाउने CG1 को तुलनामा घटाउँछ। अल्ट्रा-कम्प्याक्ट बडी, अल्ट्रा-हल्का तौल, उच्च-गति कम-ध्वनि सञ्चालन र तेल-रहित मर्मत-मुक्त डिजाइनको विशेषता रहेको, यो मध्यम र प्रकाश-लोड, लामो-स्ट्रोक, उच्च-फ्रिक्वेन्सी सञ्चालन र अन्तरिक्ष-सीमित परिदृश्यहरूको लागि पूर्ण रूपमा उपयुक्त छ, स्वचालित उत्पादन लाइनहरू, इलेक्ट्रोनिक मेसिन र लाइटिङ सिस्टम, औद्योगिक उपकरणहरूमा व्यापक रूपमा लागू हुन्छ।

१.१ उद्योग मानक र बलियो आदानप्रदान क्षमता

नयाँ पुस्ताको SMC सर्ट-टाइप राउण्ड सिलिन्डर मानकमा आधारित विकसित, CG3 श्रृंखलाले पुरानो CG1 शृङ्खलासँग उत्कृष्ट माउन्टिङ इन्टरचेन्जेबिलिटीको गर्व गर्दछ जबकि थप कम्प्याक्ट समग्र आयामहरू प्राप्त गर्दै, प्रभावकारी रूपमा पुराना उपकरणहरू अपग्रेड गर्दै र जटिल संरचनात्मक परिमार्जन बिना मेकानिकल स्पेस लेआउटलाई अनुकूलन गर्दछ।

१.२ प्रिमियम लाइटवेट सामग्री संरचना

सिलिन्डर ट्यूब र अन्तिम कभरहरूको लागि उच्च-शक्तिको एल्युमिनियम मिश्र धातु अपनाउदै, हार्ड-क्रोम गरिएको पिस्टन रडसँग जोडिएको। अनुकूलित सामग्री सूत्रले CG1 को तुलनामा 24% ले समग्र तौल घटाउँछ, उच्च संरचनात्मक शक्ति, उत्कृष्ट तातो अपव्यय र बलियो विरूपण प्रतिरोध, स्थिर दीर्घकालीन उच्च-फ्रिक्वेन्सी सञ्चालन सुनिश्चित गर्दै।

1.3 एकीकृत कम्प्याक्ट संरचना र लचिलो पाइपिंग

एकीकृत सिलिन्डर ट्यूब र थ्रेड लकिङ डिजाइनको साथ अन्तिम आवरण संरचनाले विघटन, एसेम्बली र दैनिक मर्मतसम्भारलाई सरल बनाउँछ। अभिनव 4-तर्फी पाइपिङ लेआउट (90° अन्तराल) ले स्थापना र पाइपिङको लागि अति-उच्च स्वतन्त्रता प्रदान गर्दछ, साँघुरो उपकरण ठाउँको स्थापना अवरोध समाधान गर्दै र विविध मेकानिकल लेआउट योजनाहरूलाई समर्थन गर्दछ।

1.4 पूर्ण परिदृश्य कभरेजको लागि विविध गति प्रकारहरू

• दोहोरो अभिनय (CG3B): दोहोरो-अन्त एयर इनटेक पारस्परिक गति, परम्परागत स्वचालित रैखिक ड्राइभिङको लागि सबैभन्दा विश्वव्यापी मानक प्रकार।

• एकल अभिनय (CG3S/T): S = वसन्त फिर्ता, T = वसन्त विस्तार; सुरक्षा इन्टरलक र आपतकालीन रिसेट परिदृश्यहरूको लागि पावर विफलता पछि स्वचालित रिसेट।

• डबल रड (CG3W): दोहोरो-अन्त रड सिंक्रोनस आन्दोलन, दोब्बर प्रभावकारी स्ट्रोक र विशेष लिङ्केज र पोजिशनिङ मेकानिज्महरूको लागि उत्कृष्ट टोर्सन प्रतिरोध।

• गैर घुमाउने रड (CG3K): हेक्सागोनल एन्टी-टोर्सन पिस्टन रड, उच्च परिशुद्धता दोहोर्याइएको स्थिति ग्यारेन्टी गर्न सञ्चालनको क्रममा शून्य रोटेशन।

1.5 अनुकूलित बफर र उच्च-अन्त सील प्रणाली

आधारभूत झटका अवशोषण र आवाज घटाउनको लागि मानक उच्च लोचदार रबर बफर (N); अन्त प्रभाव हटाउन र सेवा जीवन विस्तार गर्न उच्च-गति लगातार सञ्चालनको लागि वैकल्पिक A-प्रकार एयर बफर। कम घर्षण कम्पोजिट सीलिङ रिंग र निर्मित तेल भण्डारण ग्रूभले सुसज्जित, सिलिन्डरले 8 मिलियन भन्दा बढी चक्रहरूको सेवा जीवनको साथ अल्ट्रा-लो सुरुआती दबाव, स्थिर सञ्चालन र तेल-रहित मर्मत कार्यसम्पादन सुविधा दिन्छ।

1.6 बौद्धिक प्रेरण कन्फिगरेसन

CDG3 मोडेल भित्र निर्मित चुम्बकीय रिंग संग आउँछ, M9B/A93/Z73 श्रृंखला चुम्बकीय स्विच रियल-टाइम पिस्टन स्थिति पत्ता लगाउन र PLC स्वचालित संकेत लिङ्केज नियन्त्रणको लागि उपयुक्त; CG3 गैर-चुम्बकीय संस्करण स्थिति पत्ता लगाउने आवश्यकताहरू बिना साधारण चक्रीय गतिको लागि लागू हुन्छ।

2. पूर्ण मोडेल नामकरण नियम र अर्डर उदाहरणहरू

1. विशिष्ट मोडेल संरचना: CDG3BN25-100Z

कोड खण्ड	परिभाषा
CG3 / CDG3	श्रृंखला प्रकार: CG3 = चुम्बकीय रिंग बिना; CDG3 = स्विच माउन्ट गर्नको लागि निर्मित चुम्बकीय रिंग
B / S / T / W / K	गति मोड: B = डबल अभिनय; S = वसन्त फिर्ता; T = वसन्त विस्तार; W = डबल रड; K = गैर घुमाउने रड
N	मानक महिला रड अन्त धागा; पुरुष धागोको लागि कुनै चिन्ह छैन
२०/२५/३२/४०/५०/६३/८०/१००	बोर साइज (मिमी)
स्ट्रोक मान	स्ट्रोक लम्बाइ (मिमी): डबल अभिनय ≤300mm; एकल अभिनय ≤100mm
Z	नयाँ मानक अपग्रेड संस्करण; पुरानो संस्करणको लागि कुनै चिन्ह छैन

2. मानक अर्डर उदाहरणहरू

• चुम्बकीय डबल अभिनय महिला थ्रेड मोडेल: CDG3BN32-200Z (φ32 बोर, 200mm स्ट्रोक, चुम्बकीय सुसज्जित, महिला रड अन्तिम धागो)

• चुम्बकीय एकल अभिनय वसन्त रिटर्न मोडेल: CDG3S40-100Z (φ40 बोर, 100mm स्ट्रोक, एकल अभिनय वसन्त रिसेट, चुम्बकीय सुसज्जित)

• चुम्बकीय गैर घुमाउने परिशुद्धता मोडेल: CDG3K50-150Z (φ50 बोर, 150mm स्ट्रोक, हेक्सागोनल एन्टी-टोर्सन रड)

3. कोर प्राविधिक प्यारामिटरहरू (मानक प्रकार)

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर साइज	φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100mm
कार्य दबाव दायरा	डबल अभिनय: 0.05 ~ 0.7MPa; एकल अभिनय: ०.१ ~ ०.७ एमपीए
प्रमाण दबाव	1.0MPa
परिवेशको तापक्रम	-10℃~+70℃ (गैर चुम्बकीय); -10℃~+60℃ (चुम्बकीय प्रकार)
सञ्चालन गति	50~1000mm/s (एयर बफर प्रकारको लागि 50~700mm/s)
बफर मोड	मानक उच्च लोचदार रबर बफर (एन); वैकल्पिक A-प्रकार एयर बफर
पोर्ट थ्रेड	RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100)
स्नेहन मोड	तेल रहित सञ्चालन (फ्याक्ट्री बाहिर पूर्व-लुब्रिकेट गरिएको)
स्ट्रोक सहनशीलता	±1.4 मिमी

4. 0.5MPa सैद्धांतिक थ्रस्ट र तनाव डेटा

4.1 डबल एक्टिंग (CG3B) थ्रस्ट र तनाव तालिका

बोर (मिमी)	जोर (N)	तनाव (N)	तेर्सो भार (किग्रा)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

4.2 एकल अभिनय (CG3S स्प्रिंग रिटर्न) प्रदर्शन तालिका

बोर (मिमी)	जोर (N)	वसन्त रिसेट बल (N)	तेर्सो भार (किग्रा)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5

5. माउन्टिंग प्रकार र व्युत्पन्न मोडेलहरू

5.1 विविध विश्वव्यापी माउन्टिंग विधिहरू

• B आधारभूत प्रकार: अन्त कभर थ्रेडहरू मार्फत प्रत्यक्ष स्थापना, मानक रैखिक ड्राइभिङको लागि सबैभन्दा विश्वव्यापी र लागत-प्रभावी माउन्टिङ विधि।

• एल फुट माउन्ट: अक्षीय खुट्टा कोष्ठक द्वारा फिक्स गरिएको, पार्श्व स्थापना र तेर्सो फिक्सिंग परिदृश्यहरूको लागि विशेष रूपमा डिजाइन गरिएको।

• F/G Flange माउन्ट: ठाडो स्थिर स्थिति र भारी-भार स्थिरीकरणको लागि रड-साइड / रड-लेस साइड फ्ल्यान्ज फ्लैट माउन्ट।

• C/D Clevis माउन्ट: एकल क्लीभिस / डबल क्लीभिस जडान, स्विङिङ र लिंकेज मेकानिकल संरचनाहरूको लागि उपयुक्त।

• ई ट्रुनियन माउन्ट: रड-लेस साइड ट्रुनियन स्थापना, फ्लिप गर्न र काम गर्ने अवस्थाहरू घुमाउनको लागि आदर्श।

5.2 कोर व्युत्पन्न श्रृंखला

• CDG3B: चुम्बकीय डबल अभिनय प्रकार (मानक मुख्यधारा मोडेल)

• CDG3S/T: चुम्बकीय एकल अभिनय प्रकार (वसन्त रिटर्न / वसन्त विस्तार)

• CDG3W: चुम्बकीय डबल रड डबल अभिनय प्रकार

• CDG3K: चुम्बकीय गैर घुमाउने हेक्सागोनल रड प्रकार

• CDG3R: चरम स्पेस-सीमित उपकरण स्टेशनहरूको लागि अल्ट्रा-पातलो प्रत्यक्ष माउन्टिङ प्रकार

6. CG3 बनाम CG1 चयन तुलना

तुलना वस्तु	CG3 छोटो हल्का सिलिन्डर	CG1 मानक हल्का सिलिन्डर
बोर दायरा	φ20~100 (अल्ट्रा-कम्प्याक्ट बडी)	φ20~100 (मानक कम्प्याक्ट शरीर)
सामग्री विशेषता	उच्च शक्ति एल्युमिनियम मिश्र धातु, 24% हल्का	परम्परागत एल्युमिनियम मिश्र धातु, हल्का
समग्र लम्बाइ	CG1 भन्दा 26~51mm छोटो	मानक लम्बाइ बेन्चमार्क
अधिकतम स्ट्रोक	डबल अभिनय ≤300mm	डबल अभिनय ≤1000mm
थ्रस्ट दायरा	157~3927N (मध्यम र हल्का लोड)	157~3927N (मध्यम र भारी भार)
लागू वातावरण	सामान्य सुख्खा र हल्का धुलो वातावरण	सामान्य सुख्खा र हल्का धुलो वातावरण
लागत प्रदर्शन	मध्यम मूल्य, उच्च लागत प्रदर्शन	मध्यम मूल्य, स्थिर लागत प्रदर्शन
कोर अनुप्रयोग परिदृश्यहरू	स्पेस-सीमित, उच्च आवृत्ति र छोटो स्ट्रोक स्वचालन
		लामो-स्ट्रोक र मध्यम-भारी भार स्वचालन

7. 3-चरण द्रुत चयन गाइड

१. बोर चयन: वास्तविक लोड वजन अनुसार उपयुक्त बोर साइज चयन गर्नुहोस्, 50% भन्दा कम सुरक्षा मार्जिन रिजर्भ गर्नुहोस्। CG3 शृङ्खलालाई लाइट-लोड र ठाउँ-प्रतिबन्धित कार्य अवस्थाहरूको लागि प्राथमिकता दिनुहोस्।

२. स्ट्रोक चयन: वास्तविक कार्य स्ट्रोक प्लस 10 ~ 20mm सुरक्षा मार्जिन सेट गर्नुहोस्। मानक स्ट्रोक नियमहरू पालना गर्नुहोस्: डबल अभिनय ≤300mm, एकल अभिनय ≤100mm।

३. कार्यात्मक कन्फिगरेसन: परम्परागत दोहोरो अभिनय पारस्परिक गतिको लागि B छनौट गर्नुहोस्; एकल अभिनय वसन्त रिसेट सुरक्षा परिदृश्यहरूको लागि एस; उच्च परिशुद्धता विरोधी टोर्सन स्थिति को लागी K। प्रभाव र आवाज कम गर्न उच्च-गति सञ्चालन (>500mm/s) को लागि A-प्रकार एयर बफर चयन गर्नुहोस्। वास्तविक-समय स्थिति पत्ता लगाउन र स्वचालित नियन्त्रणको लागि M9B/A93 स्विचहरूसँग मिल्ने CDG3 चुम्बकीय मोडेल छनौट गर्नुहोस्।

एक वाक्य सारांश

SOLH CG3 नयाँ पुस्ताको अल्ट्रा-सर्ट लाइटवेट सिलिन्डरले अल्ट्रा-कम्प्याक्ट लाइटवेट बडी, उच्च-गति कम-आवाज सञ्चालन, तेल-रहित मर्मत-रहित कार्यसम्पादन र विविध माउन्टिङ विधिहरू, उच्च लागत-कार्यसम्पादन र अन्तरिक्ष-बचत रैखिक गति समाधानहरू मध्यम र लाइट-म्याट उच्च-लोड उपकरणहरूको लागि प्रदान गर्दछ।
