SOLH CG1/CDG1 एल्युमिनियम लाइटवेट राउन्ड वायवीय सिलिन्डरले बोर साइज φ20~ 100 मिमी कभर गर्दछ र SMC CA1 श्रृंखलाको लागि प्रत्यक्ष आयामी प्रतिस्थापनको रूपमा कार्य गर्दछ। एक्सट्रुडेड एल्युमिनियम ब्यारेल र एन्ड क्याप्स र हार्ड क्रोम प्लेटेड पिस्टन रडको साथ निर्मित, यो उत्कृष्ट ताप निकासीको साथ पारंपरिक मानक सिलिन्डरहरू भन्दा 30% हल्का छ। थ्रेड-लक गरिएको अन्त टोपी संरचनाले सजिलै विघटन र मर्मतसम्भारलाई सुविधा दिन्छ। 90° अन्तरालहरूमा व्यवस्थित चार-दिशा एयर पोर्टहरूले अत्यधिक लचिलो पाइपिंग लेआउट प्रदान गर्दछ। रिच भेरियन्टहरूमा CDG1B मानक डबल एक्टिंग प्रकार, CG1S/CG1T सिंगल एक्टिंग स्प्रिंग रिटर्न/एक्सटेन्ड, CG1W डबल रड सिंक्रोनस सिलिन्डर र CG1K हेक्सागोनल गैर-घुमाउने रड सिलिन्डर समावेश छन्। CDG1 मोडेलहरू स्थिति प्रतिक्रियाको लागि M9B/A93 चुम्बकीय स्विचहरूसँग मिल्दो अन्तर्निर्मित चुम्बकीय रिंगसँग सुसज्जित छन्। मानक रबर कुशन सुसज्जित छ; प्रत्यय एक एयर कुशन उच्च-गति सञ्चालन अन्तर्गत प्रभाव आवाज कम गर्न वैकल्पिक छ। कम घर्षण कम्पोजिट सीलले कम सुरु हुने दबाब प्रदान गर्दछ, 8 मिलियन चक्र भन्दा बढी सेवा जीवनको साथ तेल-रहित सञ्चालनलाई समर्थन गर्दछ। धेरै माउन्टिंग शैलीहरू उपलब्ध छन्: आधारभूत प्रकार, खुट्टा माउन्ट, फ्ल्यान्ज, क्लीभिस र ट्रुनियन माउन्ट। कन्वेयर लाइनहरू, प्याकेजिङ्ग मेसिनरी र इलेक्ट्रोनिक स्वचालन उपकरणहरूमा लामो-स्ट्रोक, हल्का र मध्यम लोड उच्च-फ्रिक्वेन्सी पारस्परिक अनुप्रयोगहरूको लागि उत्तम। छनोट गर्दा न्यूनतम ५०% थ्रस्ट सेफ्टी मार्जिन आरक्षित हुनुपर्छ।
CG1 / CDG1 श्रृंखला एल्युमिनियम लाइटवेट राउन्ड सिलिन्डर
ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH
उत्पादन अवलोकन

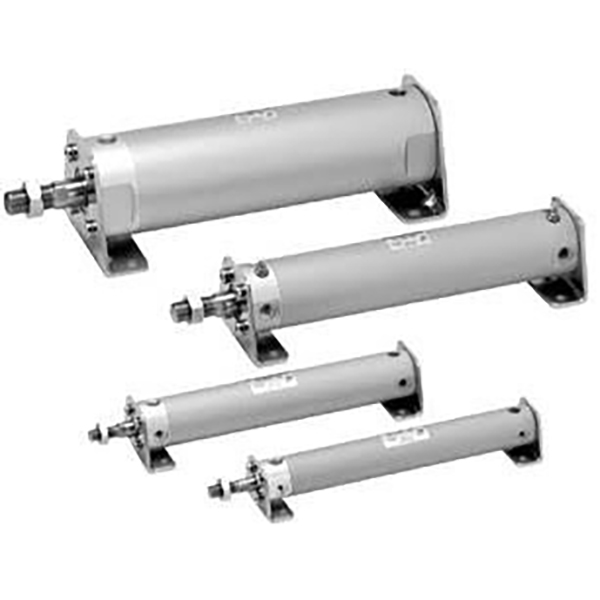

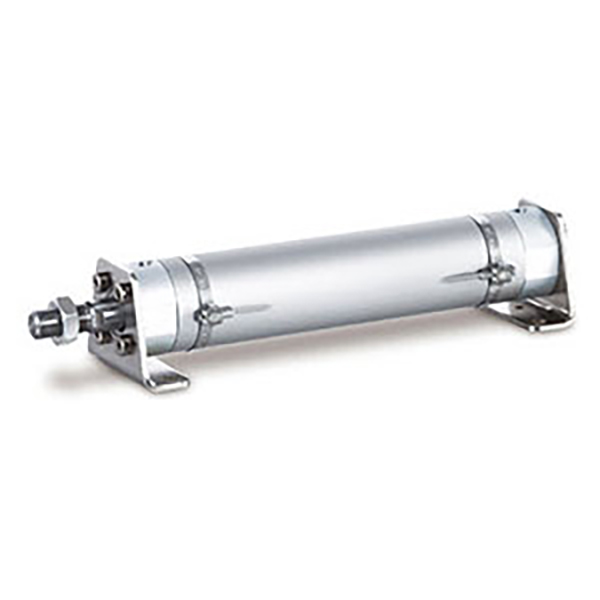

SOLH CG1/CDG1 एल्युमिनियम लाइटवेट राउन्ड सिलिन्डर, बोर φ20 ~ 100mm, पुरानो SMC CA1 शृङ्खलाको लागि पूर्ण रूपमा आदानप्रदानयोग्य माउन्टिङ आयामहरूका लागि उत्तराधिकारी प्रतिस्थापन। सुविधाहरू: हल्का वजन, विश्वव्यापी स्थापना, लचिलो पाइपिंग लेआउट, कम शोर र उच्च गति प्रदर्शन। व्यापक रूपमा स्वचालन कन्वेयर लाइनहरू, इलेक्ट्रोनिक उपकरण, प्याकेजिङ्ग मेसिनरी, प्रकाश र मध्यम लोड, लामो स्ट्रोक र उच्च आवृत्ति reciprocating अनुप्रयोगहरूको लागि हल्का उद्योग उपकरणहरूमा प्रयोग गरिन्छ।
कोर संरचना र डिजाइन सुविधाहरू
1. मानक: नयाँ पुस्ता SMC हल्का राउन्ड सिलिन्डर, CA1 श्रृंखला को लागी प्रत्यक्ष प्रतिस्थापन।
२. सामाग्री: एक्स्ट्रुडेड एल्युमिनियम ब्यारेल र अन्तिम क्याप्स, हार्ड क्रोम प्लेटेड पिस्टन रड। परम्परागत मानक सिलिन्डरहरू भन्दा 30% हल्का, उच्च शक्ति र राम्रो गर्मी अपव्यय।
3. संरचना: थ्रेड लक गरिएको अन्त क्याप्स, सीधा गोल आकार, सजिलो विघटन र मर्मतसम्भार। 4 दिशात्मक एयर पोर्ट (90° अन्तराल), अत्यधिक लचिलो पाइपिंग व्यवस्था।
4. सञ्चालन संस्करण
-- CG1B डबल एक्टिंग: दुबै छेउमा हावा आपूर्ति, सबैभन्दा सामान्य मानक मोडेल
-- CG1S / CG1T एकल अभिनय: S = वसन्त फिर्ता; T = वसन्त विस्तार, एयर कट-अफ पछि स्वचालित रिसेट
-- CG1W डबल रड: रड दुबै छेउमा विस्तारित, सिंक्रोनस आन्दोलन, एन्टी-टर्सन क्षमता बढाइएको
-- CG1K गैर घुमाउने रड: सटीक स्थिति र विरोधी ट्विस्टको लागि हेक्सागोनल पिस्टन रड
4. कुशन: मानक रबर कुशन; हावा कुशन (प्रत्यय ए) उच्च गति अन्तर्गत प्रभाव र आवाज कम गर्न वैकल्पिक।
5. सील: कम घर्षण कम्पोजिट सील तेल जलाशय नाली संग, कम स्टार्टअप दबाव, तेल मुक्त सञ्चालन, सेवा जीवन ≥8 मिलियन चक्र।
6. स्थिति पत्ता लगाउने: CDG1 निर्मित चुम्बकीय रिंग संग सुसज्जित, पिस्टन स्थिति प्रतिक्रिया को लागी M9B/A93/Z73 स्वत: स्विच संग उपयुक्त; चुम्बक बिना CG1, चुम्बकीय स्विचहरू स्थापना गर्न सक्दैन।

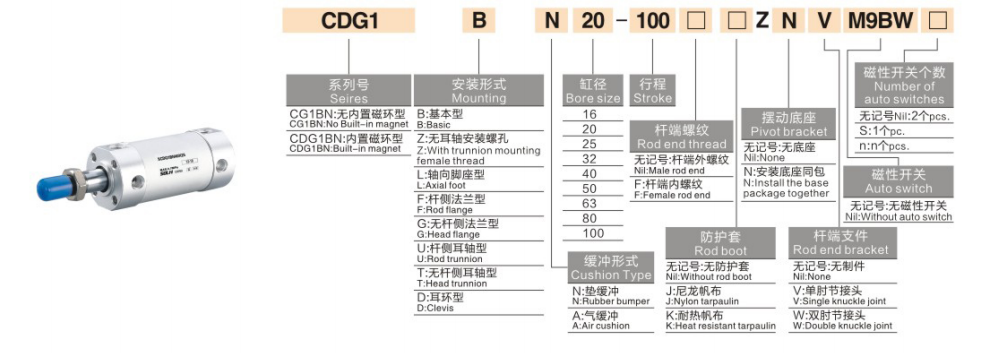

मोडेल कोडिङ नियम पूरा गर्नुहोस्
1. मोडेल उदाहरण: CDG1BN25-100Z
खण्ड
कोड
परिभाषा
CG1 / CDG1
श्रृंखला कोड
CG1 = चुम्बकीय रिंग बिना
CDG1 = बिल्ट-इन चुम्बकीय रिंग
B/S/T/W/K
कार्य प्रकार
B = दोहोरो अभिनय
S = एकल अभिनय वसन्त रिटर्न
T = एकल अभिनय वसन्त विस्तार
W = डबल रड
K = गैर घुमाउने रड
N
रड अन्त्य थ्रेड
N = महिला धागो (मानक); खाली = पुरुष धागो
२०/२५/३२/४०/५०/६३/८०/१००
बोर साइज (मिमी)
φ20 ~ φ100
100
स्ट्रोक लम्बाइ
अधिकतम 1000mm डबल अभिनय
अधिकतम 300mm एकल अभिनय
Z
संस्करण कोड
Z = नयाँ मानक संस्करण; खाली = पुरानो संस्करण
2. मानक अर्डर सन्दर्भ उदाहरणहरू
--CDG1BN32-200Z:Bore32, stroke200, डबल अभिनय, निर्मित चुम्बक, महिला रड धागा
-- CDG1S40-100Z:Bore40, stroke100, एकल अभिनय वसन्त फिर्ता, निर्मित चुम्बक
-- C/D Clevis: स्विङ मेकानिज्मको लागि एकल क्लीविस/डबल क्लीभिस
--E Trunnion: टर्नओभर र स्विङ मोशनको लागि हेड-साइड ट्रुनियन माउन्ट
2. मुख्य व्युत्पन्न श्रृंखला
-- CDG1B: बिल्ट-इन चुम्बकको साथ मानक डबल अभिनय
-- CDG1S/T: एकल अभिनय वसन्त फिर्ता / वसन्त विस्तार
-- CDG1W: डबल रड डबल एक्टिंग
-- CDG1K: गैर घुमाउने हेक्सागोनल पिस्टन रड
-- CDG1R: सीमित अक्षीय स्थानको लागि स्लिम प्रत्यक्ष माउन्ट संस्करण
-- CDG1KR: प्रत्यक्ष माउन्ट + गैर घुमाउने रड डबल अभिनय
3-चरण द्रुत चयन गाइड
1. बोर चयन: आवश्यक थ्रस्ट र तेर्सो लोड गणना गर्नुहोस्, रिजर्भ ≥50% सुरक्षा मार्जिन; हल्का-मध्यम लोड र लामो-स्ट्रोक अनुप्रयोगहरूको लागि CG1 लाई प्राथमिकता दिनुहोस्।
2. स्ट्रोक पुष्टिकरण: अतिरिक्त 10~20mm यात्रा मार्जिन थप्नुहोस्; अधिकतम स्ट्रोक: डबल अभिनय ≤1000mm, एकल अभिनय ≤300mm।
3. कन्फिगरेसन मिल्दो
-- अपरेशन: डबल एक्टिंग → B; एकल अभिनय वसन्त रिटर्न → एस; विरोधी ट्विस्ट आवश्यकता → K
--कुशन: प्रत्यय थप्नुहोस् A एयर कुशन गति सञ्चालन गर्दा>500mm/s
-- स्थिति प्रतिक्रिया: CDG1 चुम्बक सुसज्जित मोडेल छनौट गर्नुहोस्, M9B/A93 स्वत: स्विचहरू मिलाउनुहोस्
एक वाक्य सारांश
SOLH CG1/CDG1 एल्युमिनियम लाइटवेट राउन्ड सिलिन्डर SMC CA1 शृङ्खला, बहु-दिशा पाइपिंगको साथ हल्का डिजाइन, धेरै माउन्टिङ विकल्पहरू, प्याकेजिङका लागि आदर्श लामो-स्ट्रोक रैखिक एक्चुएटर, कन्वेयर र इलेक्ट्रोनिक स्वचालन उत्पादन लाइनहरूसँग पूर्ण रूपमा परिवर्तनीय छ।
