CDJ2 श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर (डबल / एकल अभिनय)

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

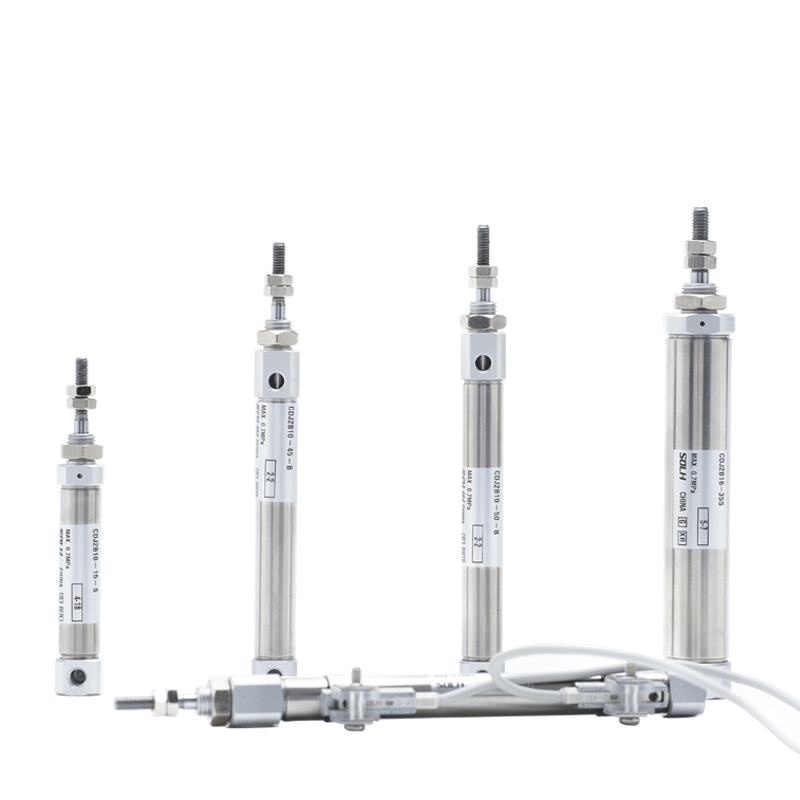

     SOLH CDJ2 श्रृंखला चुम्बकीय-रिंग सुसज्जित पेन-प्रकारको स्टेनलेस स्टील मिनी सिलिन्डर हो, SMC CJ2 श्रृंखलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ। बोर आकार: φ6 / 10 / 16mm। उत्कृष्ट सुविधाहरू: अल्ट्रा-कम्प्याक्ट रूपरेखा, हल्का निर्माण, जंग प्रतिरोध र स्थिर उच्च-गति उच्च आवृत्ति सञ्चालन। इलेक्ट्रोनिक्स, चिकित्सा, खाद्य प्रशोधन र परिशुद्धता स्वचालन सीमित-स्पेस स्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ; मुख्यधारा लघु रैखिक actuator।

कोर संरचना र डिजाइन सुविधाहरू

   1. मानक विशिष्टता: SMC मिनी सिलिन्डर आयामी मानक (गैर ISO मानक), उद्योगमा विश्वव्यापी माउन्टिंग आयामहरू मेल खान्छ।

   2. सामग्री: 304 स्टेनलेस स्टील ब्यारेल र पिस्टन रड, रस्ट-प्रूफ र जंग प्रतिरोधी, आर्द्र, कमजोर एसिड, कमजोर क्षार र सफा उत्पादन वातावरणको लागि उपयुक्त।

   3. संरचना: सीधा गोल ब्यारेल, क्रिम्ड एन्ड क्याप्स, टाई-रड फ्री डिजाइन, अल्ट्रा-सानो भोल्युम। CDJ2-16×100 मात्र लगभग। 120 ग्राम।

   4. सञ्चालन संस्करण

      -- CDJ2B डबल एक्टिंग: दुबै छेउमा हावा आपूर्ति, विश्वव्यापी मानक मोडेल

      -- CDJ2E एकल अभिनय: वसन्त फिर्ता; CDJ2ET: वसन्त विस्तार

     -- CDJ2KB गैर घुमाउने: एन्टी-ट्विस्ट र सटीक स्थितिको लागि हेक्सागोनल पिस्टन रड

   5. कुशन: मानक रबर कुशन; हावा कुशन (सफिक्स Z) प्रभाव र आवाज कम गर्न उच्च-गति अनुप्रयोगहरूको लागि वैकल्पिक।

   6. सील: तेल भण्डार नाली संग कम घर्षण सील। कम सुरु हुने दबाब (0.06MPa), तेल-रहित सञ्चालन, सेवा जीवन ≥5 मिलियन चक्र।

   7. स्थिति पत्ता लगाउने: निर्मित चुम्बकीय रिंग, पिस्टन स्थिति निगरानीको लागि M9B / A93 / Z73 श्रृंखला चुम्बकीय स्विच संग उपयुक्त।

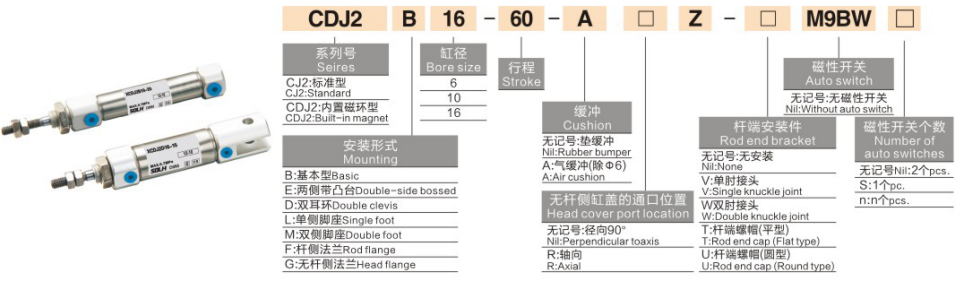

मोडेल कोडिङ नियम पूरा गर्नुहोस्

   1. मोडेल उदाहरण: CDJ2B16-50Z-B

   2. मानक अर्डर सन्दर्भ उदाहरणहरू

     -- CDJ2B10-30-B：Bore10, stroke30, डबल अभिनय, रबर कुशन, चुम्बक सुसज्जित

     -- CDJ2E6-15-B：Bore6, stroke15, एकल अभिनय वसन्त रिटर्न

     -- CDJ2KB16-50-B：Bore16, stroke50, गैर घुमाउने हेक्सागोनल पिस्टन रड

विश्वव्यापी कोर प्राविधिक निर्दिष्टीकरण

सैद्धान्तिक थ्रस्ट र पुल फोर्स @0.5MPa (एकल रड, एकाइ: N)

   1. डबल एक्टिंग CDJ2B

   2. एकल अभिनय CDJ2E (वसन्त रिटर्न @0.5MPa)

माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

   1. माउन्टिंग सामान

     -- B आधारभूत प्रकार: अन्त क्याप थ्रेडहरू मार्फत प्रत्यक्ष स्थापना (सबैभन्दा व्यापक रूपमा प्रयोग गरिएको)

     -- F Flange: रड-साइड / हेड-साइड flange माउन्ट

     -- एल फुट कोष्ठक: एकल खुट्टा फिक्सिंग

     -- D डबल क्लीविस: रियर डबल क्लीविस (φ10/16)

     -- ई बॉस माउन्ट: अन्त टोपीहरूमा बहु-अभिमुखीकरण माउन्टिंग मालिकहरू

   2. मुख्य व्युत्पन्न श्रृंखला

     -- CDJ2B: मानक डबल अभिनय

     -- CDJ2E: एकल अभिनय, वसन्त रिट्र्याक्ट (एयर कट पछि स्वतः फिर्ता लिनुहोस्)

     -- CDJ2ET: एकल अभिनय, वसन्त विस्तार (एयर कट पछि स्वत: विस्तार)

     -- CDJ2KB: गैर घुमाउने हेक्सागोनल पिस्टन रड

     -- CDJ2RB: माउन्टिङ मालिकहरू बिना प्रत्यक्ष माउन्ट स्लिम संस्करण

3-चरण द्रुत चयन गाइड

   1. बोर चयन: आवश्यक थ्रस्ट/लोड गणना गर्नुहोस्, रिजर्भ ≥50% सुरक्षा मार्जिन; उच्च चक्रीय गतिको लागि सानो बोर छनोट गर्नुहोस्।

   2. स्ट्रोक पुष्टिकरण: प्रभावकारी यात्रामा अतिरिक्त 10~20mm मार्जिन थप्नुहोस्; अधिकतम स्ट्रोक: डबल अभिनय 200mm, एकल अभिनय 100mm।

   3. कन्फिगरेसन मिलान

     -- कार्य प्रकार: दोहोरो अभिनय → B; एकल अभिनय वसन्त रिट्र्याक्ट → ई; विरोधी ट्विस्ट स्थिति → KB

     - कुशन: उच्च-गति सञ्चालन Z एयर कुशन चयन गर्नुहोस्

     -- स्थिति प्रतिक्रिया: चुम्बक सुसज्जित मोडेल चयन गर्नुहोस्, M9B/A93 चुम्बकीय स्विचहरू मिलाउनुहोस्

एक वाक्य सारांश

     SOLH CDJ2 स्टेनलेस स्टील पेन-प्रकारको मिनी सिलिन्डर SMC CJ2 सँग आदानप्रदानयोग्य छ, डबल एक्टिङ्ग, सिंगल एक्टिंग र गैर घुमाउने हेक्सागोनल रड भेरियन्टहरूमा उपलब्ध छ, रबर/एयर कुशन वैकल्पिक, जंग प्रतिरोधी तेल-मुक्त डिजाइन, आदर्श कम्प्याक्ट उच्च-फ्रिक्वेन्सी मिनिएचर फूड लाइनहरू र इलेक्ट्रोनिक फूड लाइनहरूका लागि।
