C85 श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर

SOLH C85/CD85 स्टेनलेस स्टील मिनी सिलिन्डर ISO 6432 अन्तर्राष्ट्रिय मापदण्डको पालना गर्दछ र प्रत्यक्ष रूपमा समकक्ष SMC मोडेलहरूसँग आदानप्रदान गर्न सकिन्छ। बोर आकार: φ8/10/12/16/20/25 मिमी। ब्यारेल र पिस्टन रड उत्कृष्ट खिया र जंग प्रतिरोधको साथ 304 स्टेनलेस स्टीलबाट बनेको छ, आर्द्र, हल्का एसिड र क्षार वातावरणमा लागू हुन्छ, साथै खाना, औषधि र इलेक्ट्रोनिक्स उद्योगहरूको लागि सफा उत्पादन लाइनहरू। टाई-रोड-फ्री क्रिम्ड एन्ड क्याप संरचना अपनाउदै, सिलिन्डरले स्लिम र हल्का तौल डिजाइनको सुविधा दिन्छ। पूर्ण भेरियन्टहरूमा मानक डबल एक्टिङ्ग, सिंगल एक्टिंग स्प्रिङ रिटर्न/एक्सटेन्ड, डबल रड सिंक्रोनस प्रकार र C85K स्क्वायर नन-रोटेटिङ्ग रड सिलिन्डर समावेश छन्। CD85 संस्करणहरू चुम्बकीय स्विचहरू मार्फत स्थिति पत्ता लगाउनको लागि निर्मित चुम्बकीय रिंगसँग सुसज्जित छन्। मानक रबर कुशन आपूर्ति गरिएको छ; प्रत्यय C एयर कुशन φ10 ~ 25 मोडेलहरूको लागि उच्च-गति सञ्चालन अन्तर्गत प्रभाव अवशोषित गर्न वैकल्पिक छ। न्यूनतम शुरुवात दबाब 0.05MPa पुग्छ, 50 देखि 1500 mm/s को पिस्टन गतिको साथ लामो-समयको तेल-रहित सञ्चालनलाई समर्थन गर्दछ, उच्च-फ्रिक्वेन्सी छोटो-स्ट्रोक रेसिप्रोकेसनको लागि उपयुक्त। ISO मानक माउन्टिंग विकल्पहरूको पूर्ण सेटहरू उपलब्ध छन्: एकीकृत क्लीभिस, फ्ल्यान्ज, फुट माउन्ट, ट्रुननियन माउन्ट र थप। MI र MA सिलिन्डरहरूको तुलनामा, C85 सँग विश्वव्यापी रूपमा मान्यता प्राप्त ISO आयामहरू छन्, जसले विदेशी बजारहरूमा उपकरण प्रतिस्थापनको लागि उत्कृष्ट सुविधा ल्याउँछ। चयन गर्दा न्यूनतम ५०% थ्रस्ट सुरक्षा मार्जिन सिफारिस गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

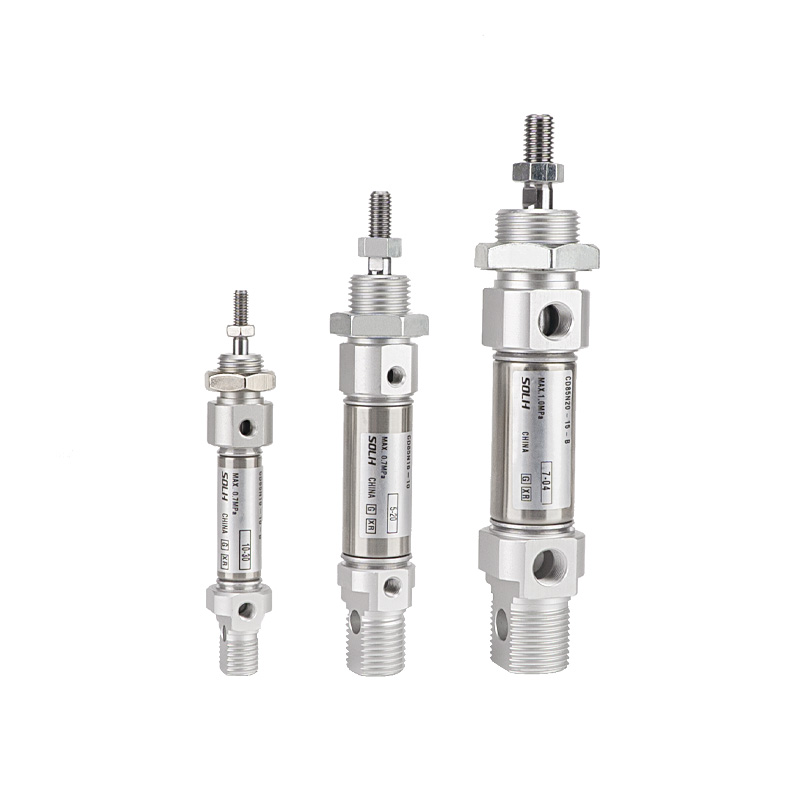

C85 श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर (ISO 6432 मानक, SMC संगत प्रणाली)

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | निर्यात-उन्मुख उत्पादन सूची

ब्रान्ड: रिचज टेक्नोलोजी द्वारा SOLH

उत्पादन अवलोकन

SOLH C85 श्रृंखला स्टेनलेस स्टील मिनी सिलिन्डर ISO 6432 अन्तर्राष्ट्रिय मानक, बोर दायरा φ8~25mm अनुरूप छ। विशेषताहरू: कम्प्याक्ट रूपरेखा, जंग प्रतिरोध, उच्च गति र उच्च आवृत्ति प्रदर्शन, तेल मुक्त सञ्चालन। खाद्य, औषधि, इलेक्ट्रोनिक्स र सामान्य वायमेटिक स्वचालन उपकरणहरूमा व्यापक रूपमा तैनात।

कोर संरचना र डिजाइन सुविधाहरू

1. मानक: ISO 6432 (φ8–φ25), विश्वव्यापी मिनी सिलिन्डर बजारको लागि विश्वव्यापी माउन्टिंग आयामहरू।

2. सामग्री: 304 स्टेनलेस स्टील ब्यारेल, पिस्टन रड र लक नट; रस्ट-प्रूफ, आर्द्र, कमजोर एसिड र कमजोर क्षार काम गर्ने अवस्थाहरूको लागि उपयुक्त।

3. संरचना: रोल-क्रिम्प्ड एन्ड क्याप्स, टाई-रड फ्री, सीधा बेलनाकार आकार, सानो आकार र हल्का।

4. सञ्चालन संस्करण

-- सिंगल रड डबल एक्टिंग (मानक)

-- एकल अभिनय (वसन्त रिटर्न / वसन्त विस्तार)

-- डबल रड सिंक्रोनस सिलिन्डर

-- C85K गैर घुमाउने रड प्रकार

5. कुशन: मानक रबर कुशन; हाई स्पीड गति अन्तर्गत प्रभाव कम गर्न φ10-25 को लागि वैकल्पिक एयर कुशन (सफिक्स C)।

6. सील: तेल जलाशय नाली संग विशेष द्विदिश सील, कम स्टार्टअप दबाब, तेल मुक्त काम अवस्था अन्तर्गत लामो सेवा जीवन।

7. स्थिति पत्ता लगाउने: बिल्ट-इन चुम्बकीय रिंग (कोड डी) वैकल्पिक; चुम्बकीय स्विच स्थापना मोडहरू: A=ट्र्याक ग्रूभ, B=स्टील ब्यान्ड ग्रूभ।

मोडेल कोडिङ नियम पूरा गर्नुहोस्

1. मोडेल उदाहरण: CD85N25-100C-B

खण्ड	कोड	परिभाषा
C85	आधार श्रृंखला	ISO6432 स्टेनलेस स्टील मिनी सिलिन्डर
D	चुम्बक विकल्प	D = निर्मित चुम्बकीय रिंग; खाली = कुनै चुम्बक छैन
N/F/E/K	भेरियन्ट कोड	N = आधारभूत प्रकार एकीकृत क्लीविस F = समतल अन्त प्रकार ई = एकल अभिनय K = गैर घुमाउने रड
25	बोर साइज (मिमी)	८,१०,१२,१६,२०,२५
100	स्ट्रोक लम्बाइ	अधिकतम डबल अभिनयको लागि 400mm
C	कुशन	खाली = रबर कुशन; C = एयर कुशन (φ10 ~ 25 उपलब्ध)
B	स्विच माउन्ट	A = ट्र्याक नाली; B = स्टील ब्यान्ड ग्रूभ

2. अर्डर सन्दर्भ उदाहरण: CD85N16-50

- आधारभूत प्रकार, बोर 16, स्ट्रोक 50, निर्मित चुम्बक, रबर कुशन।

मानक प्राविधिक निर्दिष्टीकरण (डबल एक्टिंग)

प्यारामिटर वस्तु	निर्दिष्टीकरण
बोर साइजहरू	φ8,10,12,16,20,25 मिमी
सञ्चालन दबाव	0.1-1.0MPa; न्यूनतम स्टार्टअप दबाव: 0.05MPa
प्रमाण दबाव	1.5MPa
परिवेशको तापक्रम	-10~+70℃；-10~+60℃ चुम्बक सुसज्जित मोडेलको लागि
पिस्टन गति	50-1500mm/s, उच्च फ्रिक्वेन्सी रेसिप्रोकेसनको लागि उपयुक्त
कुशन	मानक रबर कुशन; हावा कुशन वैकल्पिक (φ10-25)
एयर पोर्ट थ्रेड	M5×0.8 (φ8–16); G1/8 (φ20–25)
स्नेहन	पूर्व-ग्रीस गरिएको, तेल-मुक्त सञ्चालन समर्थित
स्ट्रोक सहनशीलता	±1.0 मिमी

सैद्धान्तिक थ्रस्ट एण्ड पुल फोर्स @0.6MPa (एकल रड, इकाई:N)

बोर (मिमी)	जोर (N)	पुल फोर्स (N)	सन्दर्भ तेर्सो भार (किग्रा)
8	30	27	१.५
10	47	43	2.3
12	68	62	3.4
16	121	११०	6.0
20	188	172	9.4
25	294	270	14.7

माउन्टिंग फारमहरू र व्युत्पन्न मोडेलहरू

1. ISO6432 माउन्टिंग विकल्पहरू

-- N: एकीकृत क्लीविसको साथ आधारभूत प्रकार (सबैभन्दा लोकप्रिय)

-- F: समतल अन्त अक्षीय माउन्टिङ

-- L: एकल खुट्टा माउन्ट / M: डबल फुट माउन्ट

- जी: फ्ल्यान्ज माउन्ट

-- NU: Trunnion clevis माउन्टिंग

2. मुख्य व्युत्पन्न संस्करणहरू

-- CD85: निर्मित चुम्बकीय रिंग संग, चुम्बकीय सेन्सर संग उपयुक्त

-- C85K: गैर-घुमाउने वर्ग पिस्टन रड, विरोधी ट्विस्ट स्थिति

-- C85E: एकल अभिनय (वसन्त रिटर्न / वसन्त विस्तार)

-- CWCD85E: डबल रड डबल एक्टिंग सिलिन्डर, सिंक्रोनस गति

चयन तुलना: C85 VS MI VS MA

1. ✅ C85 को लागि मनपर्ने अवसरहरू

-- खाना, औषधि र इलेक्ट्रोनिक्स उद्योग: स्टेनलेस स्टील, सफा ग्रेड, विरोधी जंग

-- उच्च गति र उच्च आवृत्ति चक्र: 50-1500mm/s छोटो स्ट्रोक पारस्परिक

- कम्प्याक्ट उपकरण लेआउट: φ8–25 स्लिम बेलनाकार शरीर

- आर्द्र र थोरै संक्षारक कार्यशाला वातावरण

-- ग्लोबल इन्टरचेन्ज माग: प्रत्यक्ष प्रतिस्थापनको लागि ISO6432 विश्वव्यापी आयाम

3-चरण द्रुत चयन गाइड

1. बोर चयन: थ्रस्ट र तेर्सो लोड गणना गर्नुहोस्, रिजर्भ ≥50% सुरक्षा मार्जिन; उच्च आवृत्ति सञ्चालनको लागि सानो बोर छनोट गर्नुहोस्।

2. स्ट्रोक पुष्टि: अतिरिक्त 10-20mm मार्जिन थप्नुहोस्; अधिकतम स्ट्रोक 400mm।

3. कन्फिगरेसन चयन

- निर्मित चुम्बक: कोड D थप्नुहोस्

- उच्च गति प्रभाव कमी: प्रत्यय सी एयर कुशन छनौट गर्नुहोस्

-- एन्टी-ट्विस्ट आवश्यकता: K गैर घुमाउने संस्करण चयन गर्नुहोस्

- मिल्दो माउन्टिंग फारम: उपकरण संरचना अनुसार N/F/L/M/G

एक वाक्य सारांश

SOLH C85/CD85 ISO6432 स्टेनलेस स्टील मिनी सिलिन्डर आयातित SMC श्रृंखलासँग पूर्ण रूपमा आदानप्रदानयोग्य छ, उच्च-गतिको तेल-मुक्त सञ्चालन, बहु माउन्टिङ विधिहरू र वैकल्पिक एन्टी-रोटेटिङ् रड, खाना, चिकित्सा र इलेक्ट्रोनिक स्वचालित उत्पादन लाइनहरूको लागि आदर्श रेखीय एक्चुएटर समर्थन गर्दछ।
