ASV श्रृंखला द्रुत निकास थ्रोटल भल्भ

ASV श्रृंखला द्रुत निकास थ्रोटल भल्भ | साइलेन्सर र एक-टच फिटिङको साथ 4-इन-1 उच्च-गति वायवीय गति नियन्त्रण भल्भ

ब्रान्ड: रिच टेक्नोलोजी द्वारा SOLH | SMC ASV मूल शृङ्खलाको लागि पूर्ण उपयुक्त प्रतिस्थापन

1. उत्पादन अवलोकन

     SOLH ASV श्रृंखला हो4-in-1 एकीकृत उच्च-गति वायवीय नियन्त्रण भल्भ जसले द्रुत निकास प्रकार्य, निकास थ्रोटलिंग नियमन, बिल्ट-इन साइलेन्सर र एक-टच फिटिंग संयोजन गर्दछ। परम्परागत एकल प्रकार्य गति नियन्त्रण भल्भहरू भन्दा फरक, ASV श्रृंखलाले दोहोरो प्रभावकारी प्रवाह क्षेत्र, छिटो सिलिन्डर विस्तार र समायोज्य साइलेन्ट रिट्र्यासन सक्षम पार्छ। यसले उच्च-गति सिलिन्डर कार्य र स्थिर गति नियमन बीचको विरोधाभासलाई पूर्ण रूपमा समाधान गर्दछ, उच्च-फ्रिक्वेन्सी, उच्च-गति र कम-शोर वायवीय स्वचालन परिदृश्यहरूको लागि कोर रुचाइएको भल्भको रूपमा सेवा गर्दै, मूल SMC ASV श्रृंखलासँग पूर्ण रूपमा आदानप्रदान गर्न सकिन्छ।

२. कोर कार्य सिद्धान्त र कार्यहरू

     • इनटेक स्ट्रोक (IN → आउट / सिलिन्डर विस्तार): आन्तरिक चेक भल्भ शून्य प्रवाह प्रतिरोधको साथ पूर्ण रूपमा खुल्छ, ठूलो-प्रवाह सीधा-मार्फत हावाको सेवन महसुस गर्दै। यसले सिलिन्डर एक्स्टेन्सन गतिमा धेरै सुधार गर्छ र उच्च-गति द्रुत कार्य आवश्यकताहरू पूरा गर्दछ।

     • निकास स्ट्रोक (आउट → EXH / सिलिन्डर रिट्र्यासन): चेक भल्भ स्वतः बन्द हुन्छ। निकास हावा स्टेपलेस गति समायोजनको लागि सटीक सुई भल्भ थ्रॉटलिंग मार्फत जान्छ, जबकि निर्मित साइलेन्सरले निकास आवाज हटाउँछ। यसले समायोज्य फिर्ता गर्ने गति र मौन अपरेशन प्राप्त गर्दछ।

     • सुपीरियर उच्च-प्रवाह प्रदर्शन: प्रभावकारी खण्डीय प्रवाह क्षेत्र बारे होसाधारण AS श्रृंखला गति नियन्त्रण भल्भ भन्दा 2 गुणा, उच्च-गति सिलिन्डर आन्दोलन र उच्च आवृत्ति चक्रीय सञ्चालनको लागि शक्तिशाली प्रवाह समर्थन प्रदान गर्दै।

3. मोडेल कोडिङ नियम र प्यारामिटर परिभाषा

  विशिष्ट मोडेल उदाहरण: ASV310F-01-06A

     • ASV: साइलेन्सर र एक-टच फिटिङको साथ 4-इन-1 द्रुत निकास थ्रोटल भल्भको लागि श्रृंखला कोड

     • साइज कोड (120/220/310/410/510): M3/M5/G1/8/G1/4/G3/8 पोर्ट विनिर्देशहरू अनुरूप

     • F: द्रुत ट्युबिङ स्थापनाको लागि एक-टच द्रुत कनेक्टरसँग सुसज्जित

     • थ्रेड कोड (01/02/03/04): ०१=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • ट्यूब बाहिरी व्यास कोड: φ4/φ6/φ8/φ10/φ12 वायमेटिक ट्यूबहरूमा अनुकूलन योग्य

     • प्रत्यय परिभाषा: A=पुश-लक ह्यान्डव्हील;S= थ्रेड पूर्व लेपित सीलेन्ट;N= इलेक्ट्रोलेस निकल प्लेटिङ

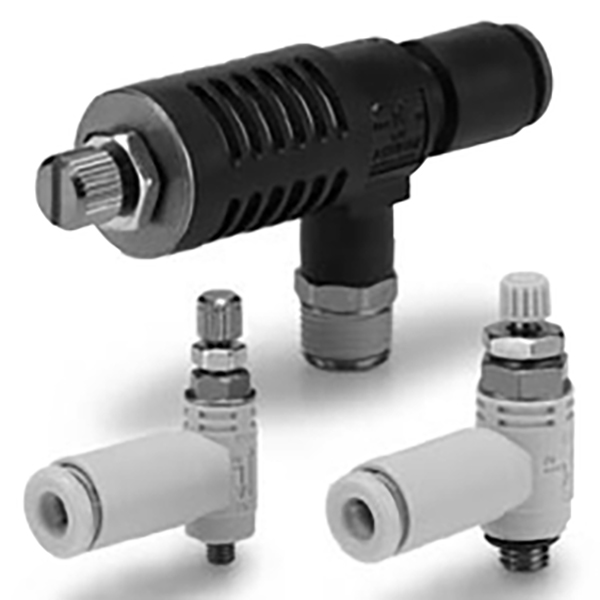

4. दुई संरचनात्मक प्रकार र अनुप्रयोग विशेषताहरू

 ४.१ कुहिनो प्रकार (ASV120F / ASV220F)

     • 90° कुहिनो स्टीयरिङ संरचना, AS श्रृंखला कुहिनो गति नियन्त्रण भल्भ, कम्प्याक्ट र स्पेस बचत जस्तै उपस्थिति।

     • असिमेट्रिक इन्टरफेस डिजाइन: एक तर्फ M3/M5 थ्रेड पोर्ट, अर्को छेउ एक-टच द्रुत-फिट पोर्ट।

     • लघु र साना सिलिन्डरहरू र साँघुरो ठाउँ उपकरण लेआउट परिदृश्यहरूको लागि आदर्श।

  ४.२ टी-टाइप स्ट्रेट थ्रु (ASV310F / 410F / 510F)

     • थ्री-पोर्ट स्ट्रेट-थ्रु संरचना: इन थ्रेड एयर इनलेट, आउट क्विक-फिट एयर आउटलेट, EXH बिल्ट-इन साइलेन्ट निकास पोर्ट।

     • ठूलो प्रभावकारी प्रवाह क्षेत्र र कम प्रवाह प्रतिरोध, अधिकतम सिलिन्डर सञ्चालन गति।

     • मानक, मध्यम र ठूलो बोर उच्च-गति सिलिन्डरहरूको लागि रुचाइएको संरचना।

5. पूर्ण श्रृंखला मानक निर्दिष्टीकरण तालिका

6. कोर प्राविधिक प्यारामिटरहरू र सामग्री कन्फिगरेसन

7. चयन भिन्नता: ASV बनाम साधारण AS श्रृंखला गति नियन्त्रण भल्भ

8. व्यावसायिक स्थापना र सञ्चालन दिशानिर्देशहरू

     • दिशात्मक स्थापना: भल्भ बडीमा तीर चिन्ह अनुसार कडाइका साथ स्थापना गर्नुहोस्। जडान गर्नुहोस्पोर्टमा सोलेनोइड भल्भ रबाहिर पोर्ट उल्टो स्थापनाबाट बच्नको लागि सिलिन्डरमा असामान्य गति नियमन।

     • द्रुत ट्युबिङ जडान: न्युमेटिक ट्यूबलाई फ्ल्याट काट्नुहोस् र "क्लिक" आवाज नसुनेसम्म यसलाई पूर्ण रूपमा एक-टच फिटिङमा घुसाउनुहोस्, फर्म र वायुरोधी जडान पुष्टि गर्दै।

     • कम्पन-प्रूफ लकिङ सञ्चालन: निकास प्रवाह र सिलिन्डर गति समायोजन गर्न ह्यान्डव्हील घुमाउनुहोस्।लक गर्न ह्यान्डव्हील तल थिच्नुहोस् र उपकरण कम्पन को कारण गति बहाव रोक्न;अनलक गर्न ह्यान्डव्हील माथि तान्नुहोस् माध्यमिक समायोजनको लागि।

एक वाक्य सारांश

     SOLH ASV श्रृंखला एक पेशेवर 4-in-1 उच्च-गति वायवीय नियन्त्रण भल्भ द्रुत निकास, निकास थ्रॉटलिंग, मौन आवाज घटाउने र एक-टच फिटिंगलाई एकीकृत गर्ने हो। डबल फ्लो क्षेत्र, पुश-लक एन्टी-कम्पन संरचना र फायरप्रूफ टिकाऊ सामग्रीको साथ, यसले उच्च-गति, उच्च-फ्रिक्वेन्सी र वायवीय सिलिन्डरहरूको साइलेन्ट अपरेशन मागहरू पूर्ण रूपमा पूरा गर्दछ, सामान्य AS श्रृंखला गति नियन्त्रण भल्भहरूको लागि इष्टतम अपग्रेड प्रतिस्थापन हो।
